(8)box开头的4个字节（32位）为box size，该大小是整个box的大小，这样我们就可以在文件中定位各个box，如果size为1，则表示这个box的大小为large size，是一个很大的box，这里放不下他的box size值，真正的size值要在largesize域上得到。如果size为0，表示该box为文件的最后一个box，文件结尾即为该box结尾，所以mp4文件到这就结束了。

(9)size后面紧跟的32位为box type，一般是4个字符，如“ftyp”、“moov”等，这些box type都是已经预定义好的，分别表示固定的意义。如果是“uuid”，表示该box为用户扩展类型。如果box type是未定义的，应该将其忽略。

(10) free box是无关紧要的，可以被忽略。该box被删除后，不会对播放产生任何影响。

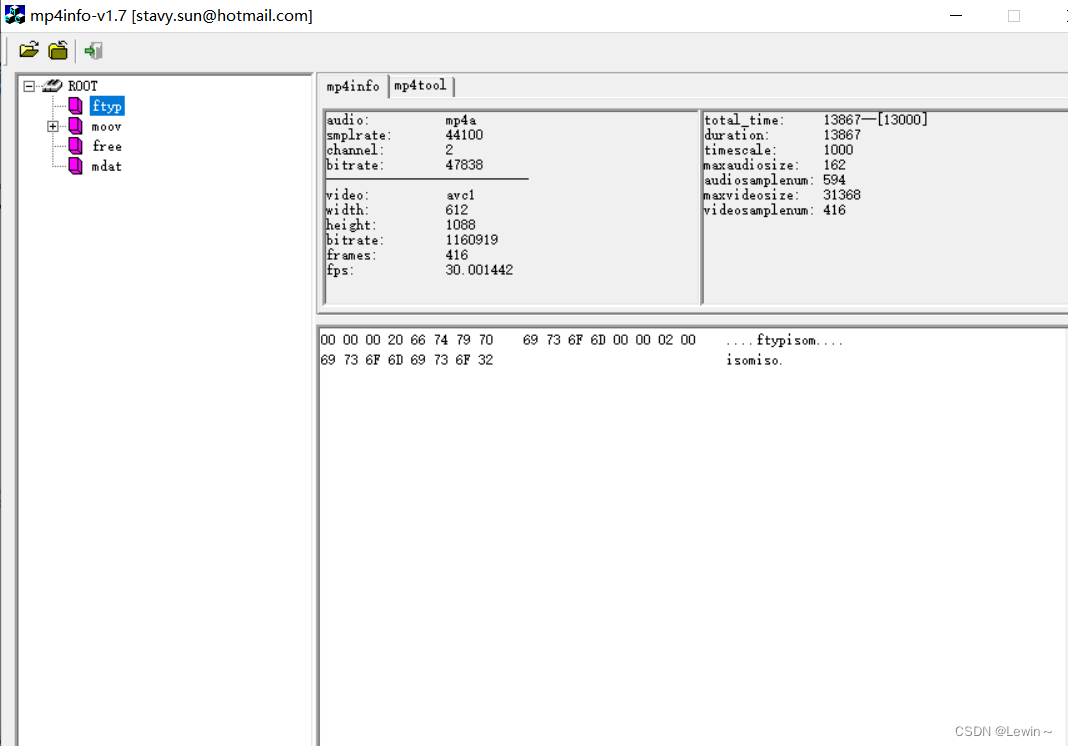

5、MP4Info工具使用

(1)每一个box包含header(头)和body(主体)，在moov box中

mvhd是header，其余是主体

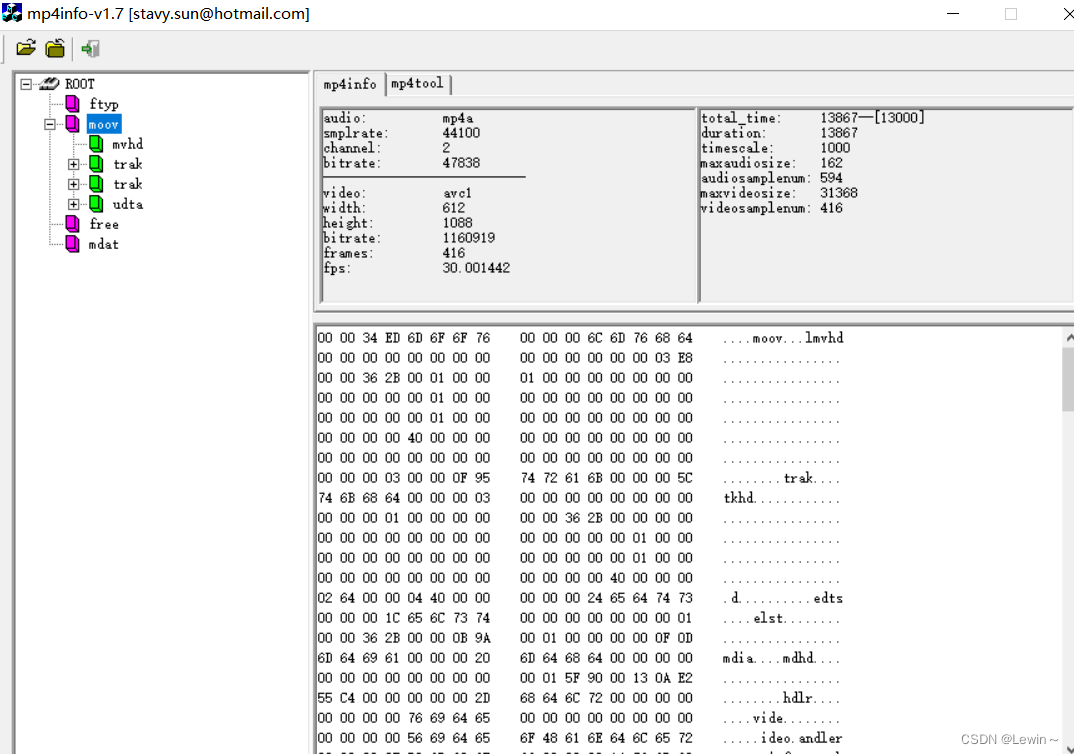

(2)Movie Box（moov）：

该box包含了文件媒体的metadata信息，“moov”是一个container box，具体内容信息由子box诠释。同File Type Box一样，该box有且只有一个，且只被包含在文件层，不会被任何box包含。一般情况下，“moov”会紧随“ftyp”出现。

“moov”中会包含1个“mvhd”和若干个“trak”。其中“mvhd”为header box，一般作为“moov”的第一个子box出现（对于其他container box来说，header box都应作为首个子box出现）。“trak”包含了一个track的相关信息，是一个container box。

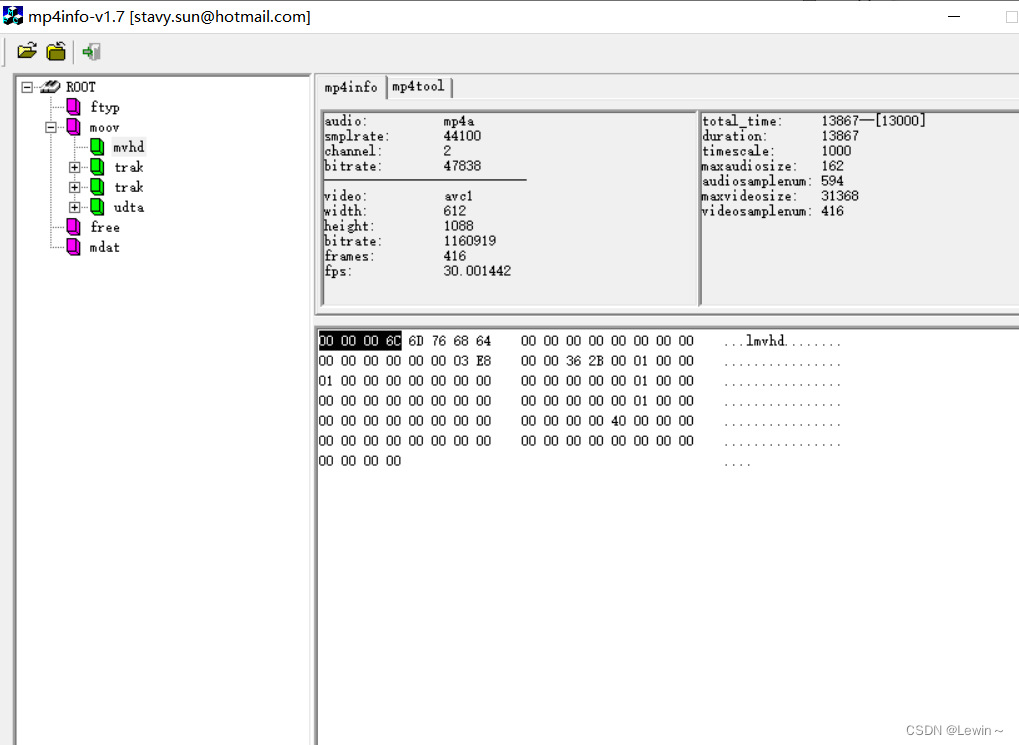

(3)Movie Header Box（mvhd）：

字段	字节数	意义
box size	4	box大小，这里是00 00 00 6C
box type	4	box类型，这里是6D 76 68 64
version	1	box版本，0或1，一般为0。（以下字节数均按version=0），这里是00
flags	3	这里是00 00 00
creation time	4	创建时间（相对于UTC时间1904-01-01零点的秒数），这里是00 00 00 00，这是抖音下载的视频，不知道为啥是00 00 00 00，其它视频是正确的创建时间
modification time	4	修改时间，这里是00 00 00 00，同上
time scale	4	文件媒体在1秒时间内的刻度值，可以理解为1秒长度的时间单元数，这里是00 00 03 E8
duration	4	该track的时间长度，用duration和time scale值可以计算track时长，比如audio track的time scale = 8000, duration = 560128，时长为70.016，video track的time scale = 600, duration = 42000，时长为70
rate	4	推荐播放速率，高16位和低16位分别为小数点整数部分和小数部分，即[16.16] 格式，该值为1.0（0x00010000）表示正常前向播放
volume	2	与rate类似，[8.8] 格式，1.0（0x0100）表示最大音量
reserved	10	保留位
matrix	36	视频变换矩阵
pre-defined	24
next track id	4	下一个track使用的id号

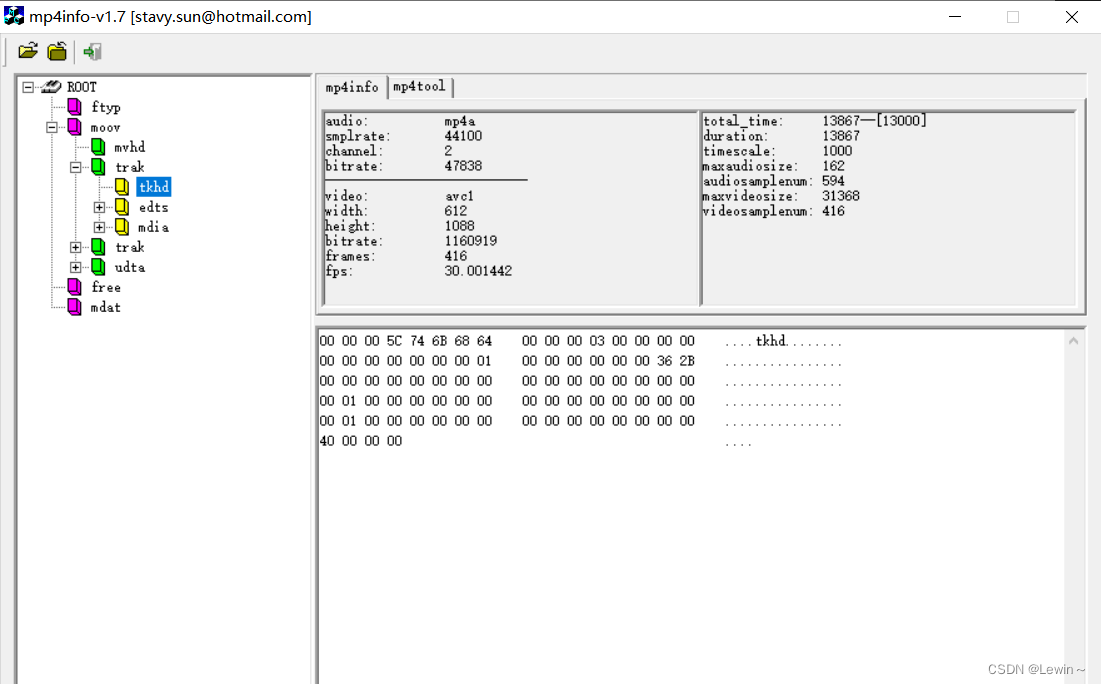

(4)Track Box（trak）：

“trak”也是一个container box，其子box包含了该track的媒体数据引用和描述（hint track除外）。一个MP4文件中的媒体可以至少包含有一个track，这些track之间彼此独立，有各自的时间和空间信息。“trak”必须包含一个“tkhd”和一个“mdia”，此外还有很多可选的box（略）。其中“tkhd”为track header box，“mdia”为media box，该box是一个包含一些track媒体数据信息box的container box。

(5)Track Header Box（tkhd）、Media Box（mdia）等详见博文

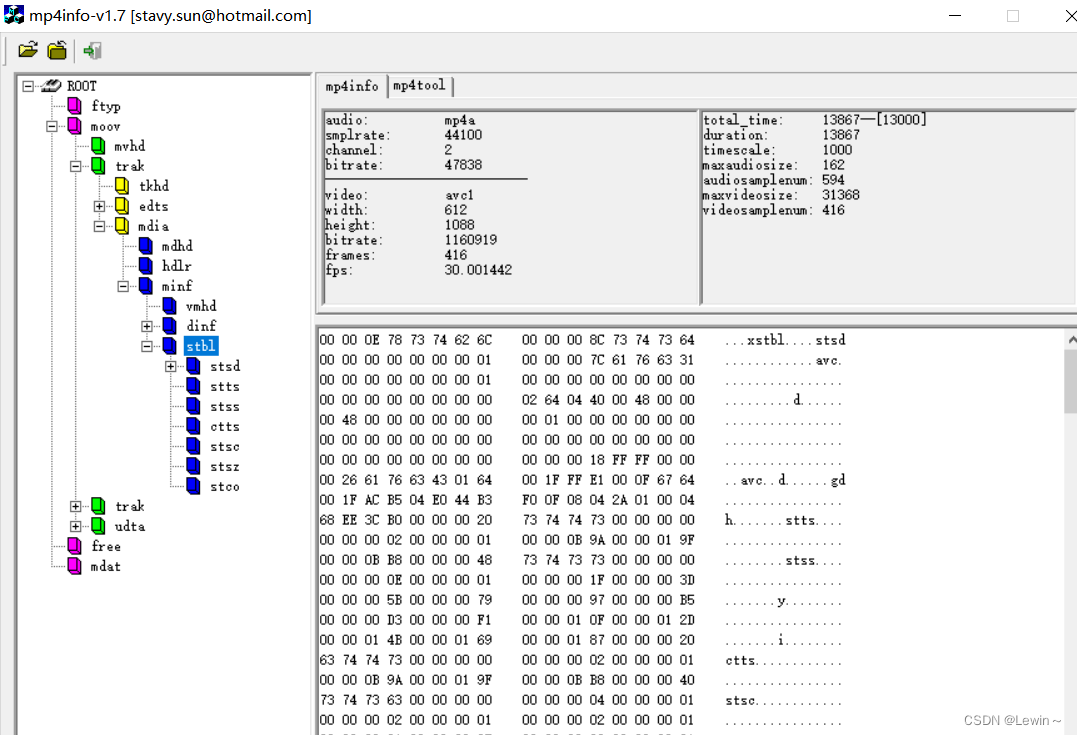

(6)Sample Table Box（stbl）：该box是有效信息的索引

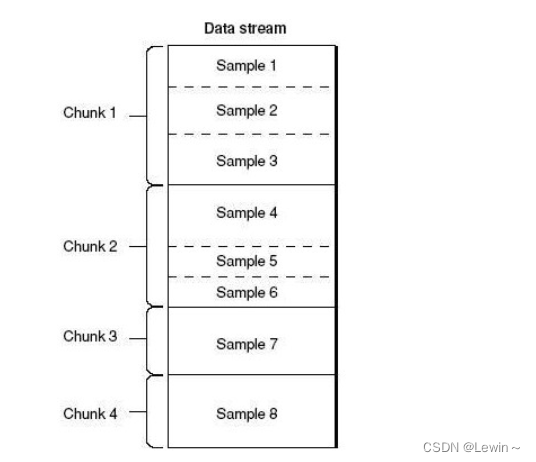

“stbl”几乎是普通的MP4文件中最复杂的一个box了，首先需要回忆一下sample的概念。sample是媒体数据存储的单位，存储在media的chunk中，chunk和sample的长度均可互不相同，如下图所示。

“stbl”包含了关于track中sample所有时间和位置的信息，以及sample的编解码等信息。利用这个表，可以解释sample的时序、类型、大小以及在各自存储容器中的位置。“stbl”是一个container box，其子box包括：sample description box（stsd）、time to sample box（stts）、sample size box（stsz或stz2）、sample to chunk box（stsc）、chunk offset box（stco或co64）、composition time to sample box（ctts）、sync sample box（stss）等。

“stsd”必不可少，且至少包含一个条目，该box包含了data reference box进行sample数据检索的信息。没有“stsd”就无法计算media sample的存储位置。“stsd”包含了编码的信息，其存储的信息随媒体类型不同而不同。

6、mp4v2移植和播放

6.1、下载mp4v2

(1)2.0.0~dfsg0-6 : mp4v2 package : Ubuntu

(2)解压，并在目录内创建_install目录作为安装目录

6.2、配置并编译

(1)sudo PATH=$PATH:/opt/hisi-linux/x86-arm/arm-hisiv300-linux/target/bin CC=arm-hisiv300-linux-gcc CXX=arm-hisiv300-linux-gcc ./configure --host=arm-hisiv300-linux --prefix=/home/aston/sambashare/mp4v2-2.0.0/_install --disable-option-checking --disable-debug --disable-optimize --disable-fvisibility --disable-gch --disable-largefile --disable-util --disable-dependency-tracking --disable-libtool-lock

(2)make

(3)make install

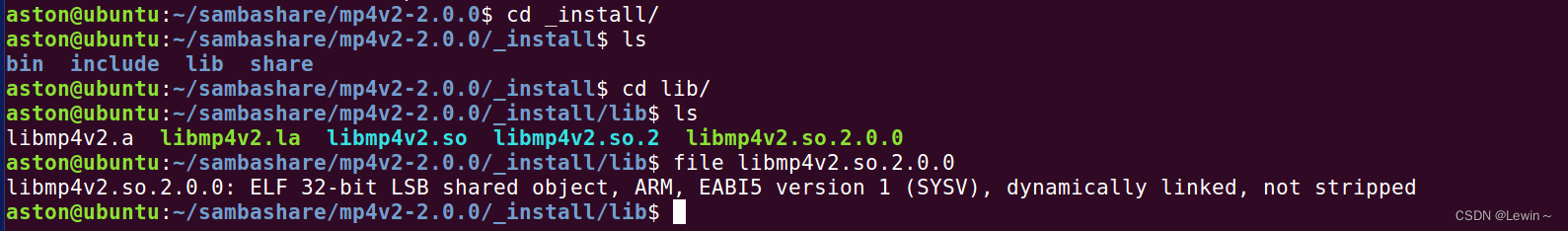

(4)检查各必要文件

6.3、部署

(1)生成的lib加到mpp lib里面

(2)include下文件夹添加到mpp/include中去

(3)lib/so加到开发板lib目录下

6.4、编译sample

(1)make

6.5、准备TF卡

(1)TF卡格式化为FAT32文件系统，若失败可试试低层格式化软件如SDFormat之类

(2)先检测下TF卡可用 ls /dev/mmcblk0p1

(3)开机后将TF卡进行挂载 mount -t vfat /dev/mmcblk0p1 /usr/mmc

6.6、运行和测试

(1)运行sample_venc，用rtsp测试确认有图像

(2)终止程序，取出TF卡用读卡器接电脑查看

7、MP4打包源码解析

HI_S32 SAMPLE_COMM_VENC_MP4(VENC_STREAM_S *stStream)
{
    static int nRecordFlag = 0x00;
    static int recording = 0x1;
    static int spsflag = 0;
    static int ppsflag = 0;
    static MP4TrackId video = 0;
    static MP4FileHandle hMP4File = NULL;//MP4文件的句柄

    static char recordfish = 0x1;//这个变量表示我们录制有没有结束
    //多次调用函数时，以上变量是累积的
    int j = 0;
    int len = 0;
    char *pData = NULL;
    char isSyncSample = 0;

    if(recordfish == 0x00){//录制结束
        return 0;
    }

    if(hMP4File == NULL){//创建MP4文件
        hMP4File = MP4CreateEx("/usr/mmc/test.mp4",0, 1, 1, 0, 0, 0, 0);            //文件存储路径
        if (hMP4File == MP4_INVALID_FILE_HANDLE)    {
            printf("open file fialed.\n");
            return -1;
        }

        MP4SetTimeScale(hMP4File, 90000);
    }

    if(recording && stStream->u32Seq > 30){            //丢弃前面不完整的一个序列，也可以不丢弃
        //if(stStream->u32PackCount >= 3){            //从下一个序列的I帧开始编码，保证文件开始就能播放
            nRecordFlag = 1;
        //}

        if(nRecordFlag){
            for(j = 0;j < stStream->u32PackCount;j++){
                len     = stStream->pstPack[j].u32Len - stStream->pstPack[j].u32Offset;
                pData    = (stStream->pstPack[j].pu8Addr + stStream->pstPack[j].u32Offset);

                if(stStream->pstPack[j].DataType.enH264EType == H264E_NALU_SPS){
                    if(spsflag == 0x00){
                        spsflag = 0x1;
                        //写sps
                        printf("Write sps =================\n");

                        //把一个视频的Track添加到文件中去
                        video = MP4AddH264VideoTrack(hMP4File, 90000, 90000 / 30, 1280, 720,
                                                                pData[4+1], //sps[1] AVCProfileIndication
                                                                pData[4+2], //sps[2] profile_compat
                                                                pData[4+3], //sps[3] AVCLevelIndication
                                                                3); // 4 bytes length before each NAL unit
                            MP4SetVideoProfileLevel(hMP4File, 0x7F);//视频质量的级别
                            MP4AddH264SequenceParameterSet(hMP4File, video, pData+4, len-4);
                    }

                    continue;
                }

                if(stStream->pstPack[j].DataType.enH264EType == H264E_NALU_PPS){
                    if(ppsflag == 0x00){
                        ppsflag = 0x1;
                        //写pps
                        printf("Write pps -------------------\n");
                        MP4AddH264PictureParameterSet(hMP4File, video, pData+4, len-4);
                    }

                    continue;
                }

                isSyncSample = (stStream->pstPack[j].DataType.enH264EType == H264E_NALU_ISLICE)    ?  (1) : (0);
                pData[0] = (len - 4) >> 24;
                pData[1] = (len - 4) >> 16;
                pData[2] = (len - 4) >> 8;
                pData[3] = len - 4;

                printf("Write date type = %d  isSyncSample = %d\n",stStream->pstPack[j].DataType.enH264EType,isSyncSample);

                MP4WriteSample(hMP4File, video, pData, len , MP4_INVALID_DURATION, 0, isSyncSample);


            }
        }
    }

    if((recording && stStream->u32Seq > 900)){        //控制文件时长
        recording = 0x00;
        printf("Close mp4 file\n");
        MP4Close(hMP4File, 0);
        hMP4File = NULL;
        video = 0;
        recordfish = 0x00;
    }

}
