图的基本概念

1.图是一种数据结构，其中结点可以具有零个或者多个相邻的元素，两个结点之间的连接称为边。结点可以称为顶点。

2.图的两种表示方式：一个是二维数组来表示（邻接矩阵）；另一种即链表表示（邻接表）。

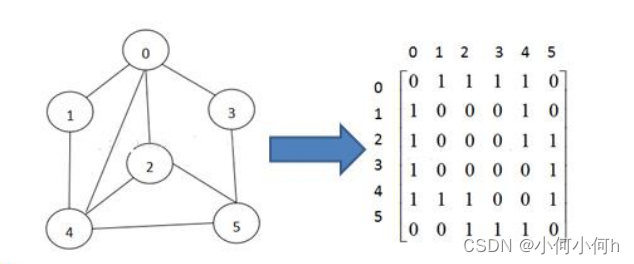

邻接矩阵：1表示两个顶点之间是连通的；0表示两个顶点之间不可以连通。（自己规定的）

缺点：需要为每一个顶点分配n个边的空间，二很多边是不存在的，造成空间的浪费。

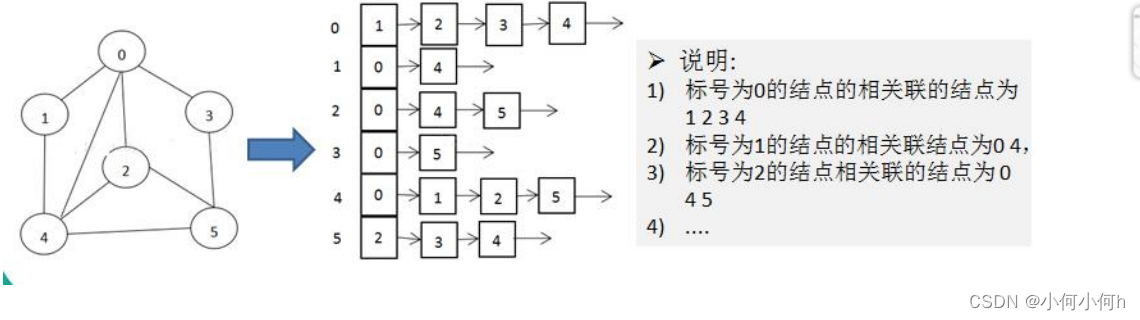

邻接表：只关心存在的边，因此没有空间的浪费，邻接表是由数组+链表来实现的。

图的邻接矩阵的创建

思想：使用集合来存储图的顶点，使用二维数组来存储图的边

代码实现：

import java.util.ArrayList;
import java.util.Arrays;

/*
 * 图的创建
 */
public class Graph {

    private ArrayList<String> vertexList;//首先有一个集合用于存储所有的顶点

    private int[][] edges;//有一个二维数组用于存储图对应的邻接矩阵

    private int numOfEdges;//用于表示边的数目

    public Graph() {
    }

    public Graph(int n) {
        //初始化矩阵和vertexList
        edges = new int[n][n];
        vertexList = new ArrayList<>();
        numOfEdges = 0;
    }

    //插入顶点：
    public void insertVertex(String vertex) {
        vertexList.add(vertex);
    }


    //插入边：

    /**
     *
     * @param v1 v2：插入边的两端顶点分别是第几个顶点
     * @param weight 邻接矩阵中为 0，还是1
     */
    public void insertEdge(int v1,int v2,int weight) {
        edges[v1][v2] = weight;
        edges[v2][v1] = weight;
        numOfEdges ++;
    }

    /**
     * 图的常用方法：
     *   1.返回结点的个数
     *   2.返回边的个数
     *   3.返回下标为i的结点的数据
     *   4.返回v1,v2的权值
     *   5.显示图对应的矩阵
     */
    //1.返回图中结点的个数
    public int getNumOfVertex() {
        return vertexList.size();
    }

    //2.返回边的个数
    public int getNumOfEdges() {
        return numOfEdges;
    }

    //3.返回下标为i的结点的数据
    public String getValueByIndex(int i) {
        return vertexList.get(i);
    }

    //4.返回v1,v2的权值(v1,v2表示第v1个顶点和第v2个顶点【从0开始算】)
    public int getWeight(int v1,int v2) {
        return edges[v1][v2];
    }

    //5.显示图对应的矩阵（显示二维数组）
    public void showGraph() {
        for(int[] link : edges)
        System.out.println(Arrays.toString(link));
    }


    public static void main(String[] args) {

        //测试创建一个图的邻接矩阵
        Graph graph = new Graph(5);
        String VertexValue[] = {"sun","flower","kiki","mimi","cici"};
        //添加顶点
        for(String v : VertexValue) {
            graph.insertVertex(v);
        }
        //添加边:sun-flower;sun-kiki;flower-kiki;flower-mimi;flower-cici
        graph.insertEdge(0,1,1);
        graph.insertEdge(0,2,1);
        graph.insertEdge(1,2,1);
        graph.insertEdge(1,3,1);
        graph.insertEdge(1,4,1);

        //输出邻接矩阵
        graph.showGraph();
    }
}

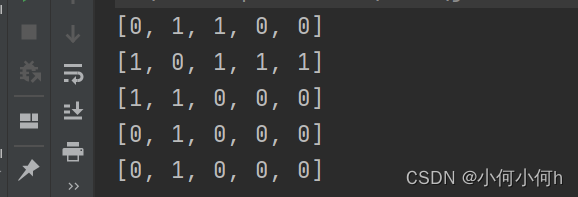

创建结果：

图的遍历

图遍历的基本概念

图的遍历，即就是对于结点的访问。一个图有多个结点，如何去访问这些节点，需要特定的策略。一般有两种访问策略：（1）DFS （2）BFS

图的深度优先遍历（DFS）

基本思想：“纵向遍历，一条道走到尽头”：从第一个结点开始访问，初始结点可能会有多个邻接结点，而DFS的策略就是要首先访问第一个邻接结点，然后再将这个结点作为初始结点，访问它的第一个邻接结点。可以理解为：每次在访问完当前结点后首先访问当前结点的第一个邻接结点，是一个递归的过程。

代码实现：

 //得到当前结点的第一个邻接结点的下标:如果存在就返回对应的下标，如果不存在就返回对应的下标
    public int getFirstNeighbor(int index) {
        for(int j = 0; j < vertexList.size();j++) {
            if(edges[index][j] > 0) {
                return j;
            }
        }
        return -1;
    }

    //根据前一个邻接结点的下标来获取下一个邻接结点
    public int getNextNeighbor(int v1,int v2) {
        for(int j = v2 + 1;j < vertexList.size();j++) {
            if(edges[v1][j] > 0) {
                return j;
            }
        }
        return -1;
    }


    //深度优先遍历算法：
    public void dfs(boolean[] isVisited,int i) {
        //首先我们访问当前结点
        System.out.println(getValueByIndex(i) + "-->");
        //将当前结点设置为已经访问
        isVisited[i] = true;
        //查找当前结点的第一个邻接结点w
        int w = getFirstNeighbor(i);
        while(w != -1) {
            if(!isVisited[w]) { //说明没有被访问过
                dfs(isVisited,w);
            }
            //如果w结点已经被访问过了，就访问当前结点v的下一个节点
            w = getNextNeighbor(i,w);
        }
        //如果当前结点没有邻接结点，即w不存在，则从V的下一个节点继续(此时的下一个，指的是下标编号)

    }
    //如果当前结点没有邻接结点，即w不存在，则从V的下一个节点继续(此时的下一个，指的是下标编号)
    //对dfs进行一个重载，遍历我们所有的结点，并进行dfs
    public void dfs() {
        for(int i = 0;i < vertexList.size();i++) {
            if(!isVisited[i]) {
                dfs(isVisited,i);
            }
        }
    }

图的广度优先遍历（BFS）

基本思想：“横向遍历，扫射遍历”：类似一个分层搜索的过程。他需要用一个队列来保持访问过的结点的顺序，以便按照这些顺序来访问这些结点的邻接结点。

BFS的算法步骤：

1.访问初始结点v,并标记该结点已经被访问;

2.将当前的v结点入队列;

3.当队列非空时，继续执行；否则，算法结束（指的是对A的算法结束【以A开始的访问已经全部结束】）;

4.出队列，取得头结点u【A出队列，得到第一个结点】;

5.查找结点u的第一个邻接结点w;

6.如果结点u的邻接结点w不存在，则转至步骤3；否则就执行以下步骤：

1）若结点w没有被访问，则访问结点w并标记为已访问；

2）结点w入队列

3）查找结点u的继w邻接结点后的下一个邻接结点w,转至步骤6。

代码实现：

/**
     * 广度优先遍历(BFS):
     */
    public void bfs(boolean[] isVisited,int i) {
        int u;//表示队列的头结点对应的下标
        int w;//表示邻接结点的下标
        LinkedList<Integer> queue = new LinkedList<>();//队列，记录结点访问的顺序
        //访问当前结点
        System.out.println(getValueByIndex(i) + "-->");
        //标记当前结点已经访问
        isVisited[i] = true;
        //当前结点入队列
        queue.addLast(i);

        while (!queue.isEmpty()) {
            //取出队列的头结点下标
            u = queue.removeFirst();
            //得到u结点的第一个邻接结点
            w = getFirstNeighbor(u);
            while (w != -1) { //存在
                //判断是否访问过
                if(!isVisited[w]) {
                    System.out.print(getValueByIndex(w) + "-->");
                    isVisited[w] = true;
                    queue.addLast(w);
                }
                //如果访问过，则找u结点的下一个邻接结点
                w = getNextNeighbor(u,w);
            }
        }
    }

    //遍历所有的结点，都要进行广度优先搜索
    public void bfs() {
        for(int i = 0;i < vertexList.size();i++) {
            if(!isVisited[i]) {
                bfs(isVisited,i);
            }
        }
    }

图的代码实现

import java.util.ArrayList;
import java.util.Arrays;
import java.util.LinkedList;

/*
 * 图的创建
 */
public class Graph {

    private ArrayList<String> vertexList;//首先有一个集合用于存储所有的顶点

    private int[][] edges;//有一个二维数组用于存储图对应的邻接矩阵

    private int numOfEdges;//用于表示边的数目

    private boolean isVisited[];//用于结点是否被访问

    public Graph() {
    }

    public Graph(int n) {
        //初始化矩阵和vertexList
        edges = new int[n][n];
        vertexList = new ArrayList<>();
        numOfEdges = 0;
        isVisited = new boolean[n];
    }

    /**
     * 广度优先遍历(BFS):
     */
    public void bfs(boolean[] isVisited,int i) {
        int u;//表示队列的头结点对应的下标
        int w;//表示邻接结点的下标
        LinkedList<Integer> queue = new LinkedList<>();//队列，记录结点访问的顺序
        //访问当前结点
        System.out.print(getValueByIndex(i) + "-->");
        //标记当前结点已经访问
        isVisited[i] = true;
        //当前结点入队列
        queue.addLast(i);

        while (!queue.isEmpty()) {
            //取出队列的头结点下标
            u = queue.removeFirst();
            //得到u结点的第一个邻接结点
            w = getFirstNeighbor(u);
            while (w != -1) { //存在
                //判断是否访问过
                if(!isVisited[w]) {
                    System.out.print(getValueByIndex(w) + "-->");
                    isVisited[w] = true;
                    queue.addLast(w);
                }
                //如果访问过，则找u结点的下一个邻接结点
                w = getNextNeighbor(u,w);
            }
        }
    }

    //遍历所有的结点，都要进行广度优先搜索
    public void bfs() {
        for(int i = 0;i < vertexList.size();i++) {
            if(!isVisited[i]) {
                bfs(isVisited,i);
            }
        }
    }


    /**
     * 深度优先遍历(DFS):
     */
    //得到当前结点的第一个邻接结点的下标:如果存在就返回对应的下标，如果不存在就返回对应的下标
    public int getFirstNeighbor(int index) {
        for(int j = 0; j < vertexList.size();j++) {
            if(edges[index][j] > 0) {
                return j;
            }
        }
        return -1;
    }

    //根据前一个邻接结点的下标来获取下一个邻接结点
    public int getNextNeighbor(int v1,int v2) {
        for(int j = v2 + 1;j < vertexList.size();j++) {
            if(edges[v1][j] > 0) {
                return j;
            }
        }
        return -1;
    }


    //深度优先遍历算法：
    public void dfs(boolean[] isVisited,int i) {
        //首先我们访问当前结点
        System.out.print(getValueByIndex(i) + "-->");
        //将当前结点设置为已经访问
        isVisited[i] = true;
        //查找当前结点的第一个邻接结点w
        int w = getFirstNeighbor(i);
        while(w != -1) {
            if(!isVisited[w]) { //说明没有被访问过
                dfs(isVisited,w);
            }
            //如果w结点已经被访问过了，就访问当前结点v的下一个节点
            w = getNextNeighbor(i,w);
        }
        //如果当前结点没有邻接结点，即w不存在，则从V的下一个节点继续(此时的下一个，指的是下标编号)

    }
    //如果当前结点没有邻接结点，即w不存在，则从V的下一个节点继续(此时的下一个，指的是下标编号)
    //对dfs进行一个重载，遍历我们所有的结点，并进行dfs
    public void dfs() {
        for(int i = 0;i < vertexList.size();i++) {
            if(!isVisited[i]) {
                dfs(isVisited,i);
            }
        }
    }


    //插入顶点：
    public void insertVertex(String vertex) {
        vertexList.add(vertex);
    }


    //插入边：

    /**
     *
     * @param v1 v2：插入边的两端顶点分别是第几个顶点
     * @param weight 邻接矩阵中为 0，还是1
     */
    public void insertEdge(int v1,int v2,int weight) {
        edges[v1][v2] = weight;
        edges[v2][v1] = weight;
        numOfEdges ++;
    }

    /**
     * 图的常用方法：
     *   1.返回结点的个数
     *   2.返回边的个数
     *   3.返回下标为i的结点的数据
     *   4.返回v1,v2的权值
     *   5.显示图对应的矩阵
     */
    //1.返回图中结点的个数
    public int getNumOfVertex() {
        return vertexList.size();
    }

    //2.返回边的个数
    public int getNumOfEdges() {
        return numOfEdges;
    }

    //3.返回下标为i的结点的数据
    public String getValueByIndex(int i) {
        return vertexList.get(i);
    }

    //4.返回v1,v2的权值(v1,v2表示第v1个顶点和第v2个顶点【从0开始算】)
    public int getWeight(int v1,int v2) {
        return edges[v1][v2];
    }

    //5.显示图对应的矩阵（显示二维数组）
    public void showGraph() {
        for(int[] link : edges)
        System.out.println(Arrays.toString(link));
    }


    public static void main(String[] args) {

        //测试创建一个图的邻接矩阵
        Graph graph = new Graph(5);
        String VertexValue[] = {"A","B","C","D","E"};
        //添加顶点
        for(String v : VertexValue) {
            graph.insertVertex(v);
        }
        //添加边:A-B;A-C;B-C;B-D;B-E
        graph.insertEdge(0,1,1);
        graph.insertEdge(0,2,1);
        graph.insertEdge(1,2,1);
        graph.insertEdge(1,3,1);
        graph.insertEdge(1,4,1);

        //输出邻接矩阵
        graph.showGraph();

//        //DFS
//        System.out.println("深度优先遍历图：");
//        graph.dfs();

        //BFS
        System.out.println("广度优先遍历图：");
        graph.bfs();
    }
}
