机器学习（17）——卷积神经网络（二）

1 池化层

  在上篇博客中，有跟大家分析过，在卷积层中没有 padding 的情况下，可以通过调节步长参数 $\mathbf{s}$ 实现特征图的高宽成倍缩小，从而降低了网络的参数量。但是在实际上我们通常使用 Same卷积，即输入和输出特征图的维度一样，这样一来将面临巨大的计算量挑战，而且容易产生过拟合的现象，因此我们需要一种专门的网络层可以实现尺寸缩减功能，它就是这里要介绍的 池化层(pooling layer)，通常，池化操作也被称作 下采样。
  池化层同样基于局部相关性的思想，通过从局部相关的一组元素中进行采样或信息聚合，从而得到新的元素值。下面介绍两种池化方式：

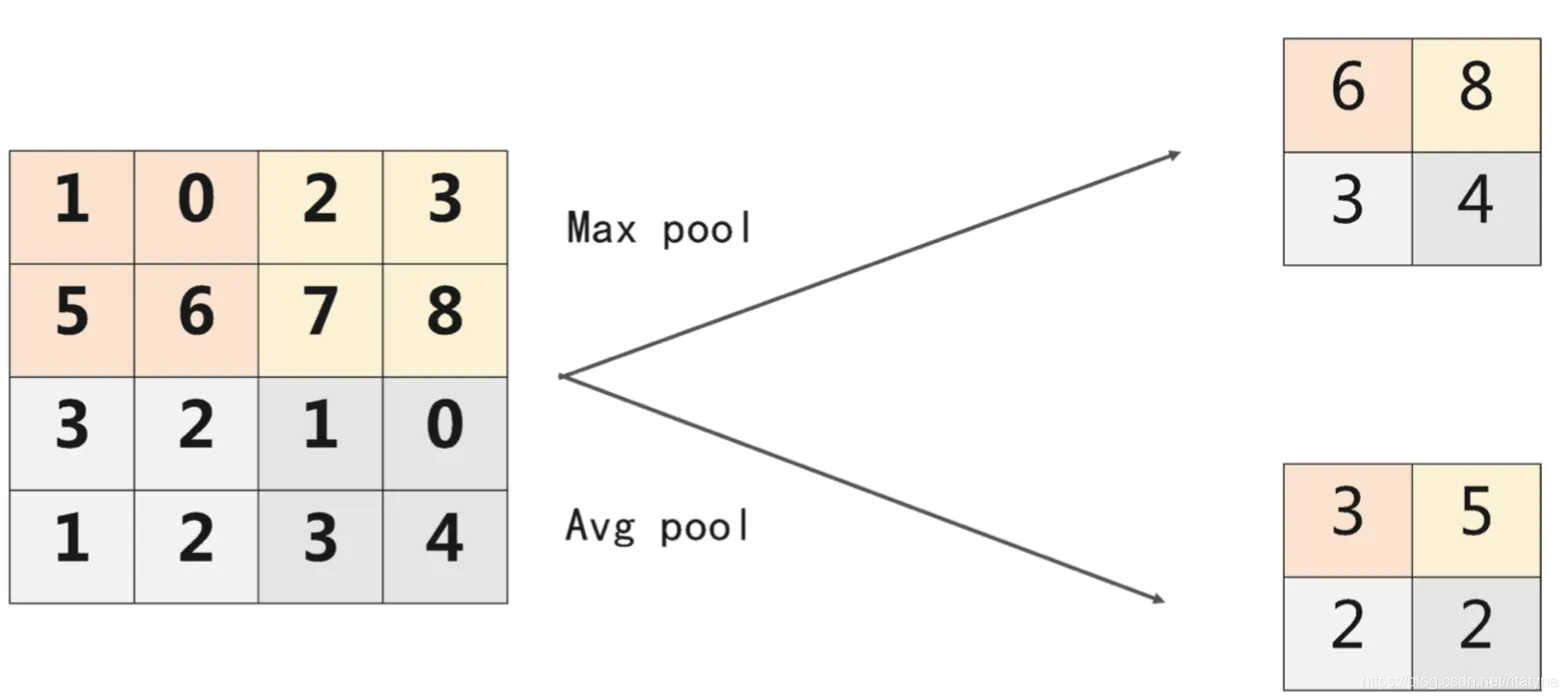

• 最大池化（Max Pooling）：选择 pooling 窗口中的最大值作为采样值；
• 均值池化（Mean Pooling）：将 pooling 窗口中的所有值相加取平均， 以平均值作为采样值。

不管采用什么样的池化函数，当输入作出少量平移时，池化能够帮助输入的表示近似 不变（invariant），对于平移的不变性是指当我们对输入进行少量平移时，经过池化函数后的大多数输出并不会发生改变。池化操作就是图像的 resize，平时一张狗的图像被缩小了一倍我们还能认出这是一张狗的照片，这说明这张图像中仍保留着狗最重要的特征，我们一看就能判断图像中画的是一只狗，图像压缩时去掉的信息只是一些无关紧要的信息，而留下的信息则是具有尺度不变性的特征，是最能表达图像的特征。说明池化能够提升模型的尺度不变性、旋转不变性。
  以 $5\times 5$ 输入 $\mathbf{X}$ 的最大池化层为例，考虑池化窗口大小 $\mathbf{k}=2$ ，步长 $\mathbf{s}=2$ 的情况。

绿色虚线方框代表第一次池化窗口的位置，感受野元素集合为：
{ 1 , − 1 , − 1 , − 2 } \boldsymbol{\{ 1, -1, -1,-2\}} {1,−1,−1,−2}
在最大池化采样的方法下，通过:
x ′ =   m a x ( { 1 , − 1 , − 1 , − 2 } ) = 1 \boldsymbol{x' = } \boldsymbol{\ max(\{ 1, -1, -1,-2\}) = 1} x′= max({1,−1,−1,−2})=1
计算出当前位置的输出值为 1，并写入对应位置。若采用的是平均池化操作，则此时的输出值应为:
x ′ =   a v g ( { 1 , − 1 , − 1 , − 2 } ) = − 0.75 \boldsymbol{x' = } \boldsymbol{\ avg(\{ 1, -1, -1,-2\}) = -0.75} x′= avg({1,−1,−1,−2})=−0.75

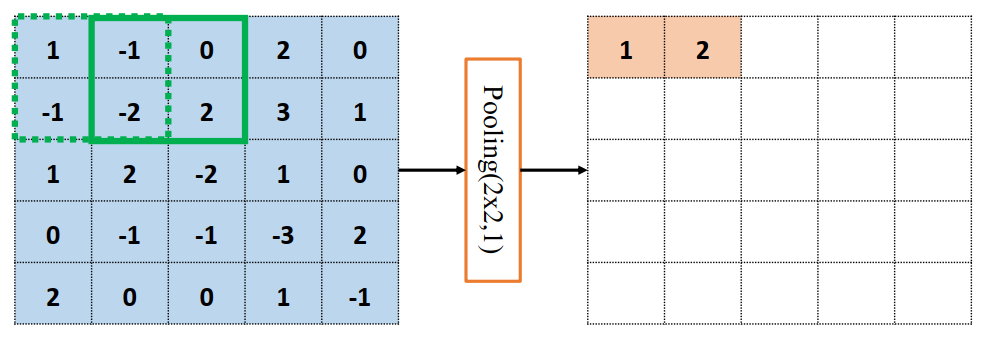

计算完当前位置的池化窗口后，与卷积层的计算步骤类似，将池化窗口按着步长向右移动若干单位，到达上图中就是实现绿色窗口所在位置此时的输出为：
x ′ =   m a x ( { − 1 , 0 , − 2 , 2 } ) = 2 \boldsymbol{x' = } \boldsymbol{\ max(\{ -1, 0, -2,2\}) = 2} x′= max({−1,0,−2,2})=2

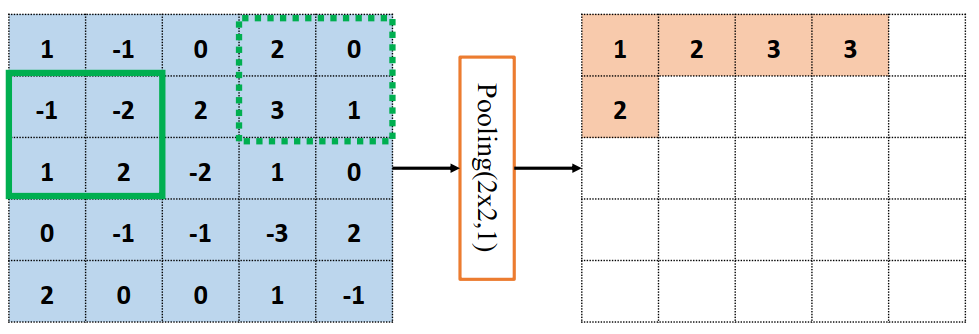

同样的方法，逐渐移动感受野窗口至最右边，计算出输出 x ′ =   m a x ( { 2 , 0 , 3 , 1 } ) = 3 \boldsymbol{x' = } \boldsymbol{\ max(\{ 2,0, 3,1\}) = 3} x′= max({2,0,3,1})=3 此时窗口已经到达输入边缘，按照卷积层同样的方式，感受野窗口向下移动一个步长，并回到行首。

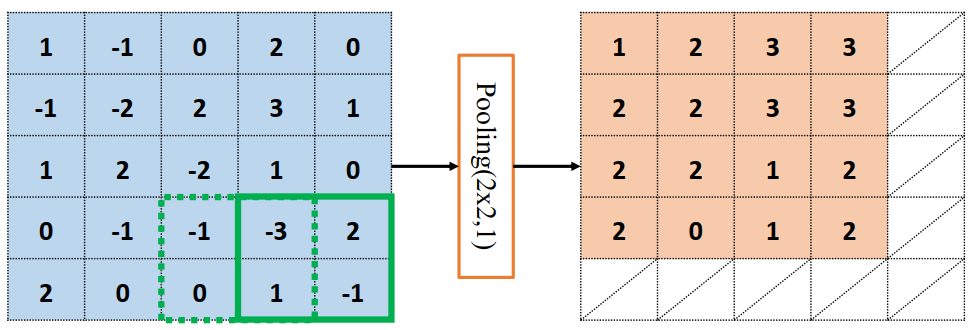

循环往复，直至最下方、最右边，获得最大池化层的输出，长宽为 $4\times 4$，小于输入 $\mathbf{X}$ 的高宽。

  池化层没有需要学习的参数，计算简单，在 CNN 中可用来减小尺寸，提高运算速度及减小噪声影响，让各特征更具有健壮性。池化层比卷积层更简单，它没有卷积运算，只是在滤 波器算子滑动区域内取最大值或平均值。而池化的作用则体现在降采样：保留显著特征、降低特征维度，增大感受野。深度网络越往后面越能捕捉到物体的语义信息，这种语义信息是建立在较大的感受野基础上。

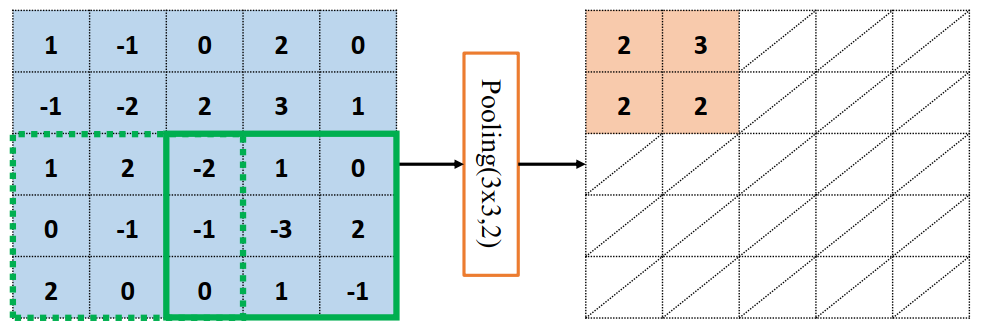

  通过设计池化层感受野的高宽𝑘和步长 $\mathbf{s}$ 参数，可以实现各种降维运算。比如，一种常用的池化层设定是池化窗口大小 $\mathbf{k}=2$，步长 $\mathbf{s}=2$，这样可以实现输出只有输入高宽一半的目的。如下图中，池化窗口 $\mathbf{k}=3$，步长 $\mathbf{s}=2$，输入 $\mathbf{X}$ 高宽为 $5\times 5$，输出 $\mathbf{O}$ 高宽只有 $2\times 2$。

2 BatchNorm层

  卷积神经网络的出现，网络参数量大大减低，使得几十层的深层网络成为可能。然而，在残差网络出现之前，网络的加深使得网络训练变得非常不稳定，甚至出现网络长时间不更新甚至不收敛的现象，同时网络对超参数比较敏感，超参数的微量扰动也会导致网络的训练轨迹完全改变。
  2015 年，Google 研究人员 Sergey Ioffe 等提出了一种参数标准化(Normalize)的手段，并基于参数标准化设计了 Batch Nomalization（简写为 BatchNorm，或 BN）层 。BN 层的提出，使得网络的超参数的设定更加自由，比如更大的学习率、更随意的网络初始化等，同时网络的收敛速度更快，性能也更好。BN 层提出后便广泛地应用在各种深度网络模型上，卷积层、BN 层、ReLU 层、池化层一度成为网络模型的标配单元块，通过堆叠 Conv-BN-ReLU-Pooling 方式往往可以获得不错的模型性能。总结 BN 层的作用如下三点，在后面过程中会具体怎么实现中这些作用的。

• 加快网络的训练和收敛的速度；
• 控制梯度爆炸防止梯度消失；
• 防止过拟合。

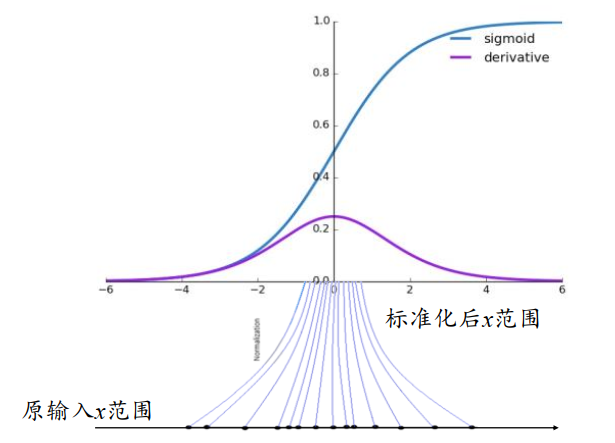

  为什么需要对网络中的数据进行标准化操作？我们可以先来看看虑 Sigmoid 激活函数和它的梯度分布。

由上图知，Sigmoid 函数在 $x\in [-2,2]$ 区间的导数值在 $[0.1,0.25]$ 区间分布；$x>2$ 或 $x<-2$ 时，Sigmoid 函数的导数变得很小，逼近于 0，在反向传播中从而容易出现梯度弥散现象。为了避免因为输入较大或者较小而导致 Sigmoid 函数出现梯度弥散现象。如假设网络中每层的学习梯度都小于最大值 $0.25$，网络中有 $\mathbf{n}$ 层，因为链式求导的原因，第一层的梯度将会小于 $0.25$ 的 $\mathbf{n}$ 次方，所以学习速率相对来说会变的很慢，而对于网络的最后一层只需要对自身求导一次，梯度就大，学习速率就会比较快，这就会造成在一个很深的网络中，浅层基本不学习，权值变化小，而后面几层网络一直学习，后面的网络基本可以表征整个网络，这样失去了深度的意义。因此将函数输入 $x$ 标准化映射到 0 附近的一段较小区间将变得非常重要，上图中，通过标准化重映射后，值被映射在 0 附近，此处的导数值不至于过小，从而不容易出现梯度弥散现象。同时，假如激活层斜率均为最大值 $0.25$，所有层的权值为 100，这样梯度就会指数增加，但是如果进行了归一化之后，权值就不会很大，梯度爆炸的情况就会减少。
  再来分析以下只有 2 个输入节点的线性模型：$\mathbf{L}=\mathbf{a}={\mathbf{x}}_1{\mathbf{w}}_1+{\mathbf{x}}_2{\mathbf{w}}_2+\mathbf{b}$：

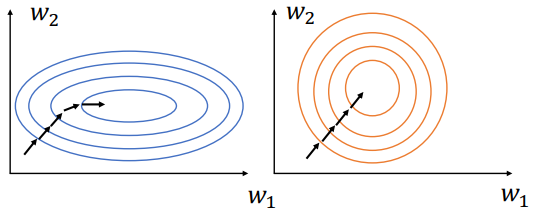

由于模型相对简单，可以绘制出 2 种 ${\mathbf{x}}_1,{\mathbf{x}}_2$ 下的函数的损失等高线图：

其中，左边的损失等高线图是 ${\mathbf{x}}_1\in [1,10],{\mathbf{x}}_2\in [100,1000]$ 时的某条优化轨迹线示意图，右边的损失等高线图是 ${\mathbf{x}}_1\in [1,10],{\mathbf{x}}_2\in [1,10]$ 时的某条优化轨迹线示意图，图中的圆环中心即为全局极值点。当 ${\mathbf{x}}_1,{\mathbf{x}}_2$ 输入分布相近时， $\frac{\partial \mathbf{L}}{{\mathbf{w}}_1},\frac{\partial \mathbf{L}}{{\mathbf{w}}_2}$ 偏导数值相当，收敛更加快速，优化轨迹更理想如上图中的右图；当 ${\mathbf{x}}_1,{\mathbf{x}}_2$ 输入分布差距较大时，比如 ${\mathbf{x}}_1\ll {\mathbf{x}}_2$，则$\frac{\partial \mathbf{L}}{{\mathbf{w}}_1}\ll \frac{\partial \mathbf{L}}{{\mathbf{w}}_2}$，损失函数等势线在${\mathbf{x}}_2$ 轴更加陡峭，某条可能的优化轨迹如上图中的左图。
  通过上述的 2 个例子，能够知道网络层输入 $\mathbf{x}$ 分布相近，并且分布在较小范围内时(如 0 附近)，更有利于函数的优化。我们可以通过数据标准化操作达到这个目的，通过数据标准化操作可以将数据 $\mathbf{x}$ 映射到 $\hat{\mathbf{x}}$：
$$\hat{\mathbf{x}}=\frac{\mathbf{x}-{\mathbf{\mu }}_{\mathbf{r}}}{\sqrt{{\mathbf{\sigma }}_{\mathbf{r}}^2+\mathbf{ϵ}}}$$
其中 ${\mathbf{\mu }}_{\mathbf{r}}、{\mathbf{\sigma }}_{\mathbf{r}}^2$ 来自统计的所有数据的均值和方差， $\mathbf{ϵ}$ 是为防止出现除 0 错误而设置的较小数，如 1e − 8。在基于 Batch 的训练阶段，考虑 Batch 内部的均值 ${\mathbf{\mu }}_{\mathbf{B}}$ 和方差 ${\mathbf{\sigma }}_{\mathbf{B}}^2$：
$$\begin{gathered} {\mathbf{\mu }}_{\mathbf{B}}=\frac{1}{\mathbf{m}}\sum _{\mathbf{i}=1}^{\mathbf{m}}{\mathbf{x}}_{\mathbf{i}} \\ {\mathbf{\sigma }}_{\mathbf{B}}^2=\frac{1}{\mathbf{m}}\sum _{\mathbf{i}=1}^{\mathbf{m}}({\mathbf{x}}_{\mathbf{i}}-{\mathbf{\mu }}_{\mathbf{B}}{)}^2 \end{gathered}$$
其中 m 为 Batch 样本数，而且因为每次网络都是随机取 Batch，这样就会使得整个网络不会朝这一个方向使劲学习。一定程度上避免了过拟合。。因此，在训练阶段，通过：
$${\hat{\mathbf{x}}}_{\mathbf{train}}=\frac{{\mathbf{x}}_{\mathbf{train}}-{\mathbf{\mu }}_{\mathbf{B}}}{\sqrt{{\mathbf{\sigma }}_{\mathbf{B}}^2+\mathbf{ϵ}}}$$
标准化输入，并记录每个 Batch 的统计数据 ${\mathbf{\mu }}_{\mathbf{B}}、{\mathbf{\sigma }}_{\mathbf{B}}^2$，用于统计真实的全局 ${\mathbf{\mu }}_{\mathbf{r}}、{\mathbf{\sigma }}_{\mathbf{r}}^2$。在测试阶段，根据记录的每个 Batch 的 ${\mathbf{\mu }}_{\mathbf{B}}、{\mathbf{\sigma }}_{\mathbf{B}}^2$ 估计出的所有训练数据的 ${\mathbf{\mu }}_{\mathbf{r}}、{\mathbf{\sigma }}_{\mathbf{r}}^2$，依据：
$${\hat{\mathbf{x}}}_{\mathbf{test}}=\frac{{\mathbf{x}}_{\mathbf{test}}-{\mathbf{\mu }}_{\mathbf{r}}}{\sqrt{{\mathbf{\sigma }}_{\mathbf{r}}^2+\mathbf{ϵ}}}$$
将每层的输入标准化。上述的标准化运算并没有引入额外的待优化变量，各个均值和方差均由统计得到，不需要参与梯度更新。但实际上，为了提高 BN 层的表达能力，BN 层作者引入了 “scale and shift” 技巧，将 $\hat{\mathbf{x}}$ 变量再次映射变换：
$$\tilde{\mathbf{x}}=\hat{\mathbf{x}}\cdot \mathbf{\gamma }+\mathbf{\beta }$$

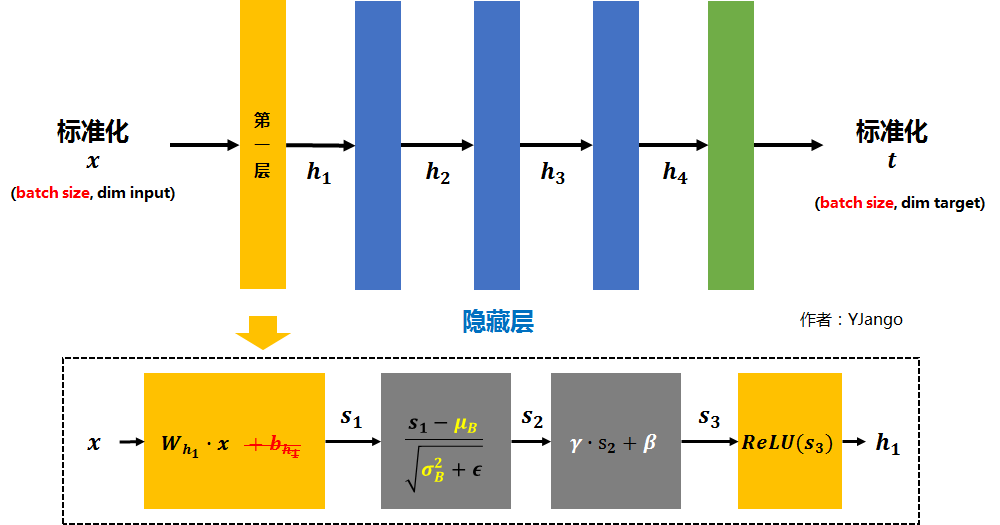

其中 $\mathbf{\gamma }$ 参数实现对标准化后的 $\hat{\mathbf{x}}$ 再次进行缩放，$\mathbf{\beta }$ 参数实现对标准化的 $\hat{\mathbf{x}}$ 进行平移，不同的是，$\mathbf{\gamma }、\mathbf{\beta }$ 参数均由反向传播算法自动优化即学习参数，实现网络层“按需”缩放平移数据的分布的目的。综上，BN 层的流程如下：

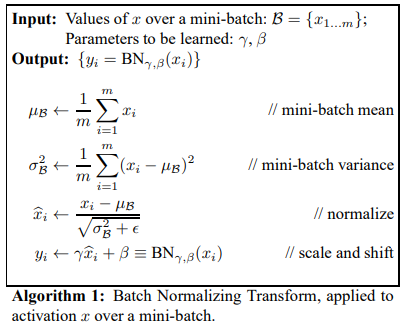

原文的算法流程如下：

  最后来分析一下 BN 层中的参数共享问题，我在上一篇博客中跟大家分享过，特征图的数量取决于卷积层中的卷积核个数。1 个卷积核产生 1 个 feature map，1 个 feature map 有 1 对 $\mathbf{\gamma }$ 和 $\mathbf{\beta }$ 参数，同一 Batch 同 channel 的 feature map 共享同一对 $\mathbf{\gamma }$ 和 $\mathbf{\beta }$ 参数，若卷积层有 $\mathbf{n}$ 个卷积核，则有 $\mathbf{n}$ 对 $\mathbf{\gamma }$ 和 $\mathbf{\beta }$ 参数。
  至此，我跟大家介绍完了卷积神经网络的基础网络结构，分了两篇博客，分别讲了卷积层、池化层和 BN 层，在下一篇博客中我会跟大家介绍几种经典的 CNN 模型。期待您的访问！感恩！

---
