1.存储器的基本概念
2.主存储器
3主存储器与CPU的连接
5.高速缓冲存储器（Cache）【本章重中之重：大题小题高频考点】
6.虚拟存储器【不考，只有一个J】
- ==6.1虚拟存储器与Cache的比较【简答题】==

1.存储器的基本概念

1.1.存储器的分类

1.1.1.按作用分类（层次结构）

1）主存储器：容量小、存取速度较快，每位价格较高
2）辅存储器：容量大、存取速度较慢，单位成本低
3）cache：容量小、存取速度很快，价格高
需要默写 ¹

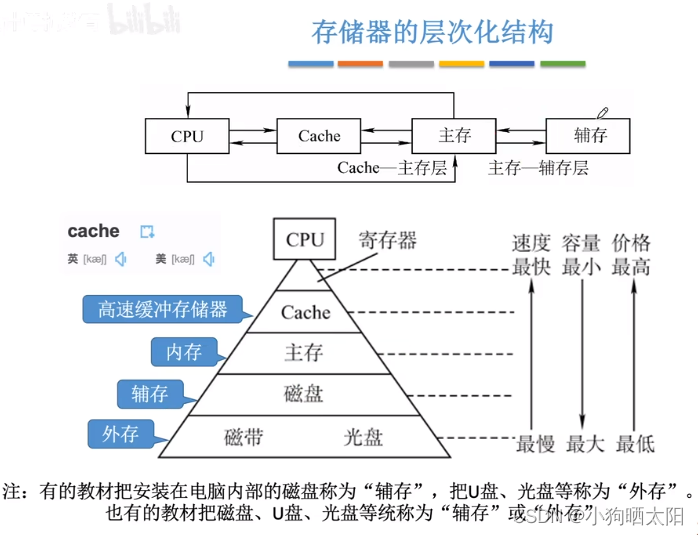

（默写图）多级存储器结构 - 下
（默写图）三级存系统的层次结构及其构成 - 上

三层存储系统：

高速缓冲存储器（Cache）：可直接被CPU读写
主存储器（主存）：内存，可直接被CPU读写
辅助存储器（辅存）：外存

存储器层次结构的重要思想： 上一层的存储器作为第一层存储器的高速缓存。

ps. 上一层中的内容都只是下一层中的内容的副本，例如 Cache中的内容只是主存中的内容的一部分、主存中的内容只是辅存中的内容的一部分。

在这里插入图片描述

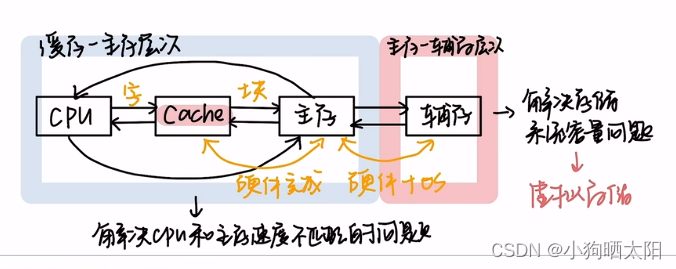

层次结构主要体现：
1. cache——主存层次：
①解决主存和CPU速度不匹配的问题。
②cache和主存的数据交换：由硬件自动完成，对所有程序员透明。
2. 主存——辅存层次：
①解决主存容量不够的问题，实现虚拟存储。
②主存和辅存的数据交换：由硬件+操作系统共同完成，对应用程序员透明（因为是硬件工程师完成的）。
③辅存中的数据只有调入主存后才能被CPU访问。

分层的目的： 解决速度、容量、成本三者之间的矛盾。

1.1.2.按存取方式分类

随机存储器（RAM）：Random，Random Access Memory，“随机存储”：CPU对存储器的任何一个存储单位中的内容随机存取，且存取时间和存储单元的物理位置无关。

RAM的全名为随机存取记忆体，中文名是易失性存储器，作用是临时存储介质。
RAM都是易失性存储器吗?

4个特点：
1）支持读/写操作
2）随机抽取（最重要的特性），存取时间与物理位置无关
3）主存/cache使用该存储器RAM
cache：SRAM，主存：DRAM
4）易失：指的是断电后存储的信息会消失。

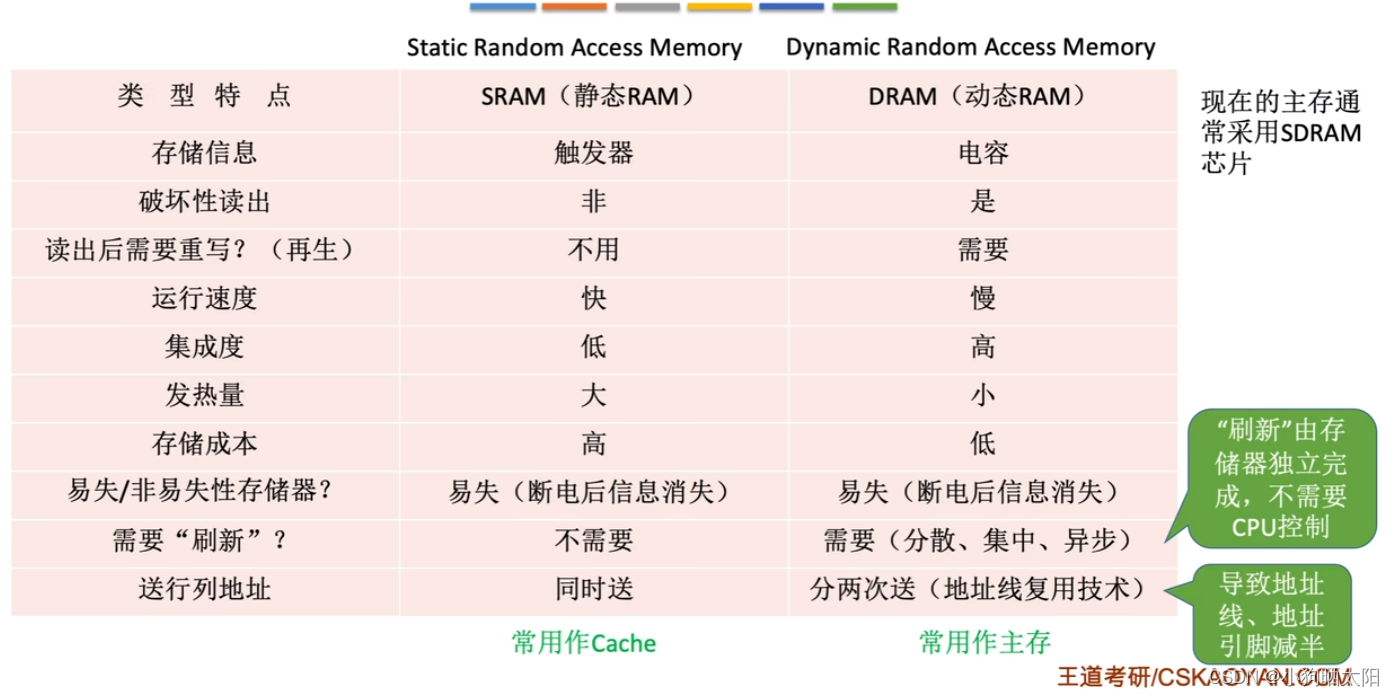

分类：
①静态随机存储器（SRAM）：

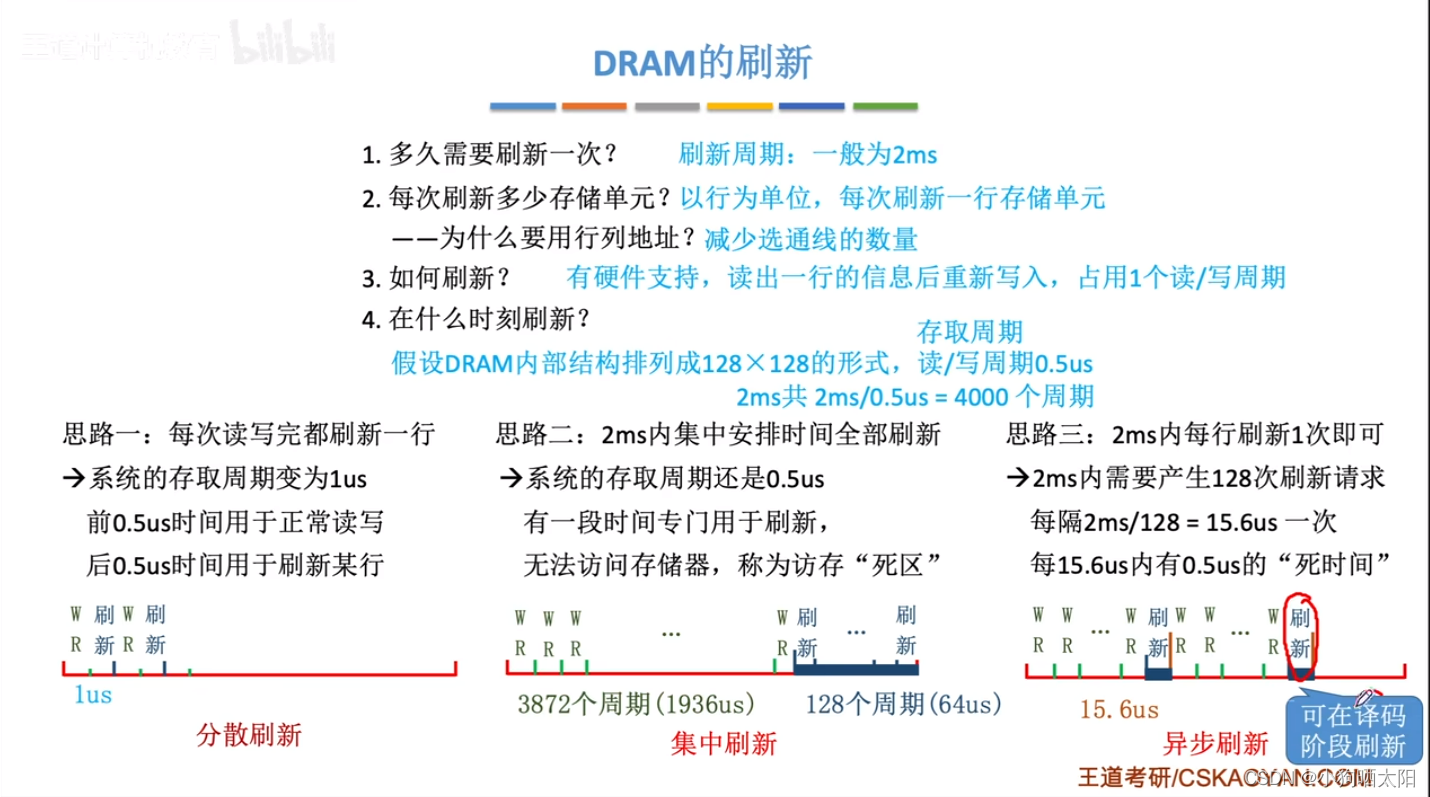

②动态随机存储器（DRAM）：

——————啊
————啊
——啊
—啊突然觉得自己是个RAM，关机（睡一觉）就清零了
-——啊
————啊如需保存数据，就必须把它们写入到一个长期的存储器中（例如硬盘）
——————啊

只读存储器（ROM）：只能随机读出（随机存储），不能写入。非易失性存储器，断电不丢失。

5个特点：
1）只支持随机读出，而不支持写入
2）一旦写入就固定不变
3）可与RAM共同作为主存的一部分，统一构成主存的地址域
4）常用于存放固定不变的程序（常数和汉字字库）
5）非易失性

ROM和RAM都是随机存储器
CD-ROM！=ROM，CD-ROM是串行存储器，不属于只读存储器。

串行访问存储器（SAM、DAM）：按照物理位置的先后顺序寻址。

1）支持读/写操作
2）需要按照物理地址先后寻址
3）分类：
①顺序存取存储器（SAM）：磁带
②直接存取存储器（DAM）：光盘、磁盘
注意：光盘（CD-ROM，只读型光盘存储器，不属于只读存储器ROM！）、磁盘（磁盘上的磁道）

相联存储器（CAM）：按内容或地址进行寻址（按照内容指定方式和地址指定方式相结合搜索地址），如块表。基本原理：将存储单元所存内容的某一部分作为检索项（即关键字项）去检索存储器。

ROM和RAM都是采用随机存取方式（✔）

1.1.3.按信息的可更改性

读写存储器（RM）：Read/whrite Memory，可读可写（内存、Cache）
只读存储器（ROM）：Read Only Memory，只能读不能写（BIOS）

1.1.4.按信息的可保存性

易失性存储器：断电后，存储信息即消失的存储器。如 RAM。开机时，主存、Cache所用信息从辅存调入。
非易失性存储器：断电后信息仍然保存的存储器。如 ROM、磁表面存储器、光存储器
破坏性读出：信息读出后，原存储信息被破坏。如 DRAM芯片
非破坏性读出：信息读出后，原存储信息不被破坏。如 SRAM芯片、磁盘、光盘。

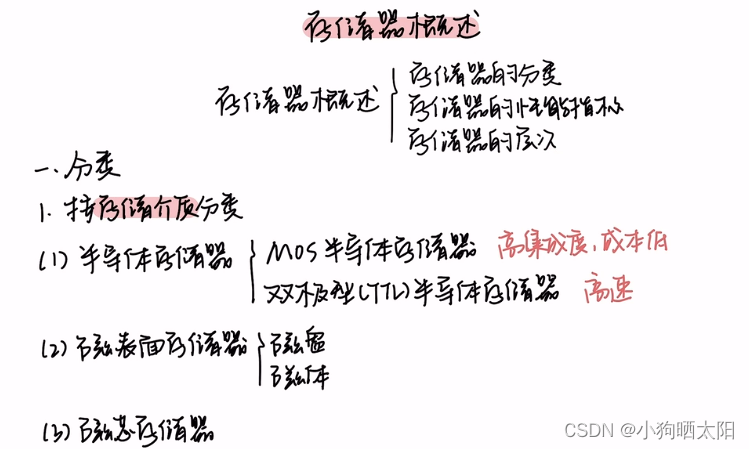

1.1.5按存储介质分类

磁表面/芯存储器：磁盘、磁带
半导体存储器：MOS、双极存储器
光存储器：光盘

在这里插入图片描述 ²

1.2.存储器的性能指标

在这里插入图片描述
回顾：

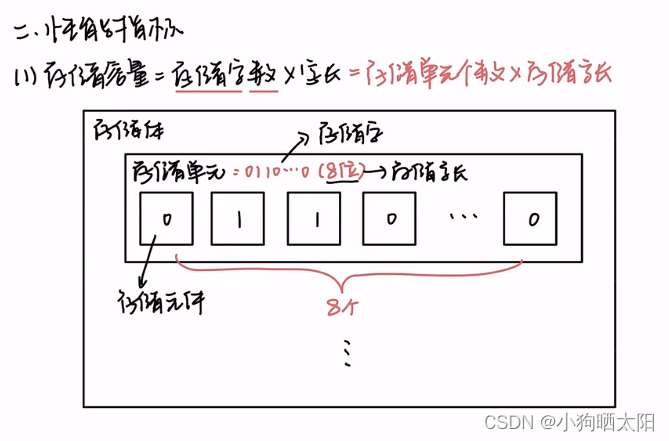

◉ 存储体 -> n个存储单元 -> m个存储元件（一个数字0/1）
0110…0 这一串二进制代码：存储字
这一串二进制代码的位数：存储字长（eg.8位）

公式解读：

存储容量 = 存储字数 x 字长

注意断句：存储字数，存储字の数 = 一个存储体有多少个字 = 存储单元的数量

存储容量 = 存储字数 x 字长

=存储单元数量 x 存储字长【记这个好】

= 如图：“行数” x “一行有几个”

存储容量：存储字数 x 字长（MDR位数）（如1M * 8位）

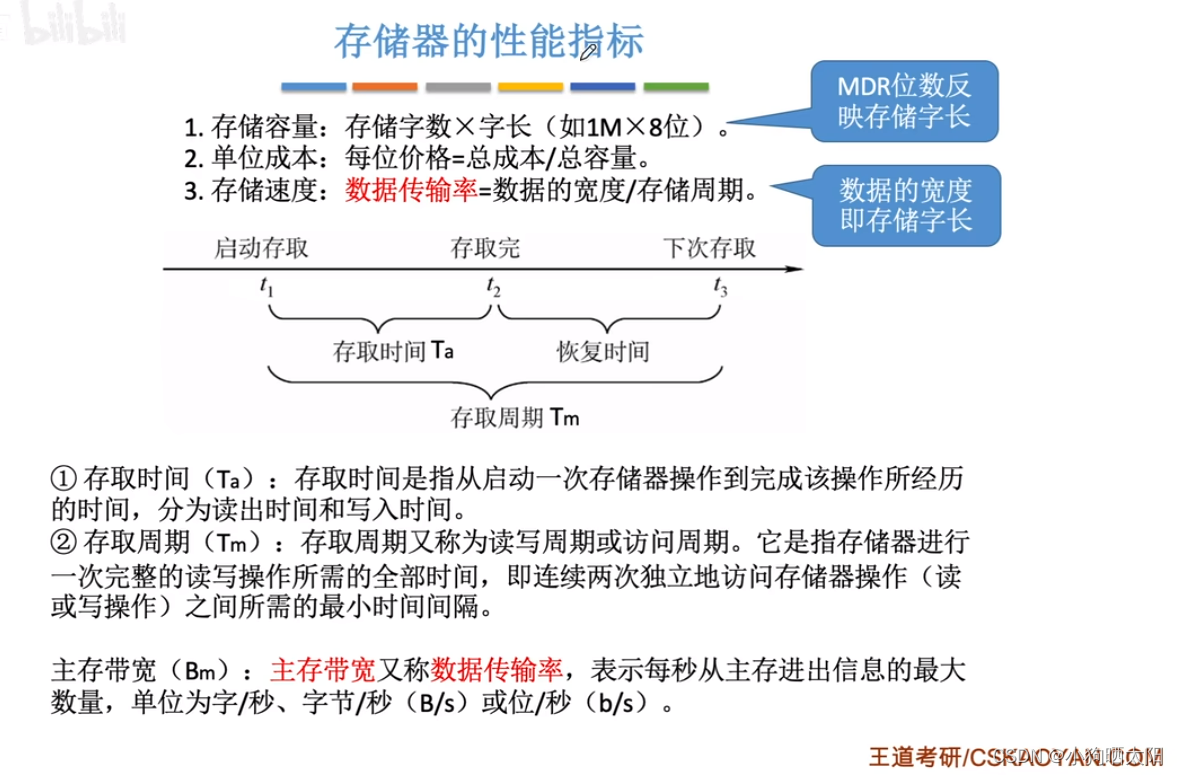

存储速度

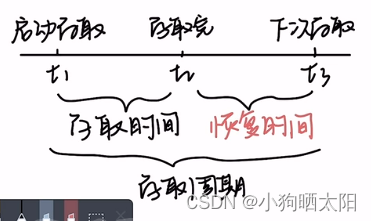

①存取时间：启动一次存储器操作到完成该操作的时间。
②存取周期：存储进行连续两次独立的操作所需的最小间隔时间 / 存储器进行一次完整读写所需的全部时间。
③存储器带宽（数据传输率）：单位时间内存储器存取的信息量。
= 数据宽度（存储字长，MDR位数） / 存取周期

恢复时间：任何一种存储器读写之后总要一段时间来恢复内部状态，是一个复原时间。
存取周期！= 存取时间

在这里插入图片描述

2.主存储器

在这里插入图片描述

2.1.主存储器的基本组成

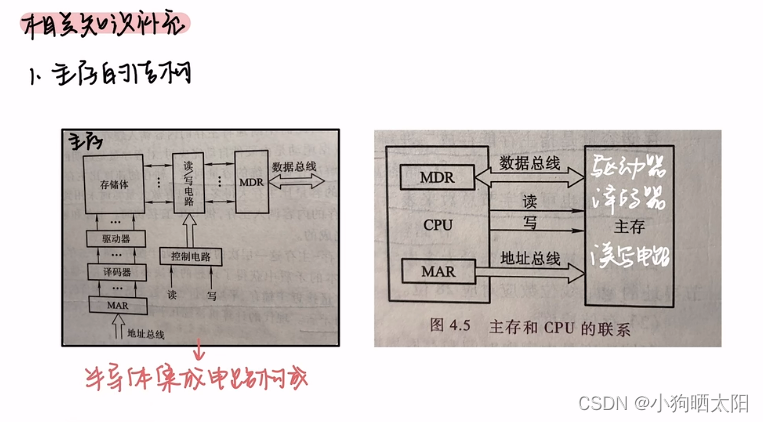

回顾 MDR、MAR：
在这里插入图片描述 MAR位数和存储器单元个数对应，MAR10=>2^10个存储单元

在这里插入图片描述
模拟：CPU的读写过程

想要从主存中读出一个信息字：
1）CPU把这个字的地址送到“MAR”里
2）通过“地址总线”送到主存
3）CPU发出一个“读”命令
4）主存接到读命令之后，根据“读”命令和“地址”去读出信息
5）读出信息，将信息通过“数据总线”送到“MDR”
6）CPU决定数据的下一步去向……

想要从主存中写出一个信息字：
——写什么？写在哪？
1）CPU把想写入的地址送到“MAR”，通过“地址总线”送到主存
2）CPU把想写入的信息字的内容送到“MDR”，通过“数据总线”送到主存
3）CPU发出一个“写”命令
4）主存把对应的东西写在对应的地址里

2.1.1基本半导体元件及原理

在这里插入图片描述
译码器驱动：

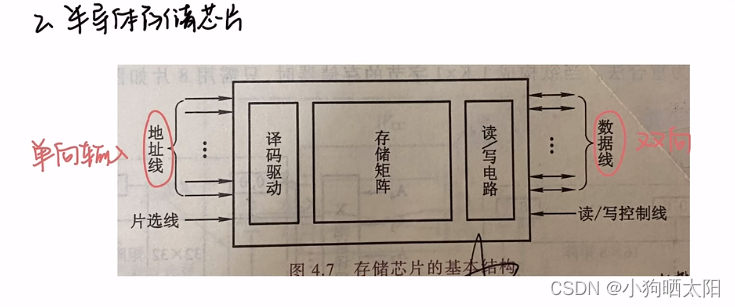

译码器的作用：把地址总线送来的地址信号翻译成存储矩阵中对应的存储单元的选择信号。

地址线：单向输入！m根
数据线：双向输入！n根

◉ 出考题
=> 芯片容量 = 2^(m*n)

读/写控制线：
作用：控制芯片进行读或写操作
特点：共用一根/分用两根

片选线：
作用：选择存储芯片（∵半导体存储器由许多芯片构成）
特点：一根/两根

对高分无要求的同学，↓电路可以不用掌握

在这里插入图片描述

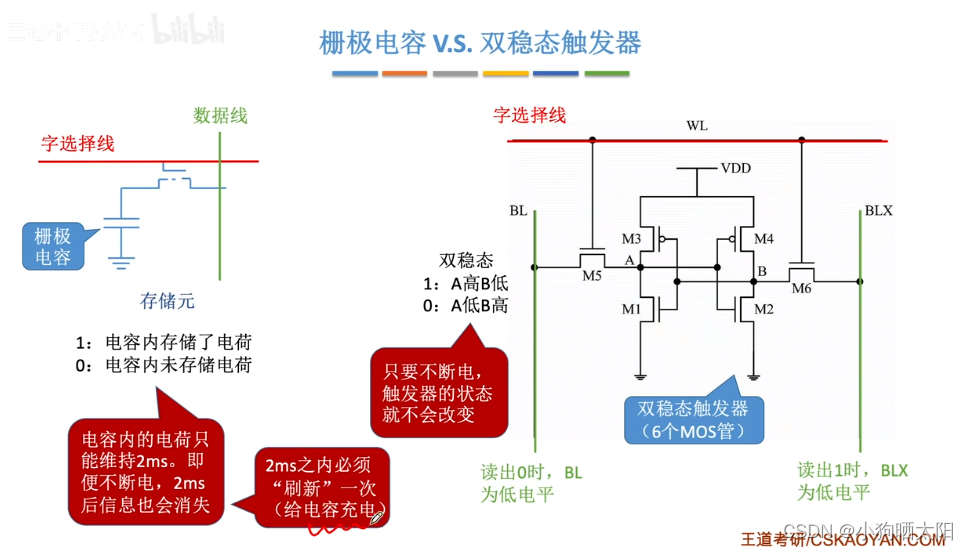

MOS管（作为通电开关）：半导体，通过向其输入电压控制其开关。

在这里插入图片描述

电容（储存电荷，即存储二进制0/1）：
存储电压，低电压时为0，高电压时为1当MOS管接通时，电容内的电压通过该电路传出的电压表示二进制的0/1。
行单位：多个存储元连接后，可以一次读写多个二进制数据。红线连接MOS管，当给红线电压时，该线所连接的MOS管都会被导通，则电容就会从绿线导出，通过检测绿线就可以知道整行存储元存储的二进制信息。
①存储单元：由一整行存储元构成
②存储体：由多个存储单元构成
③存储字：一次能够读出的二进制
④存储字长：一次能够读出的二进制的位数

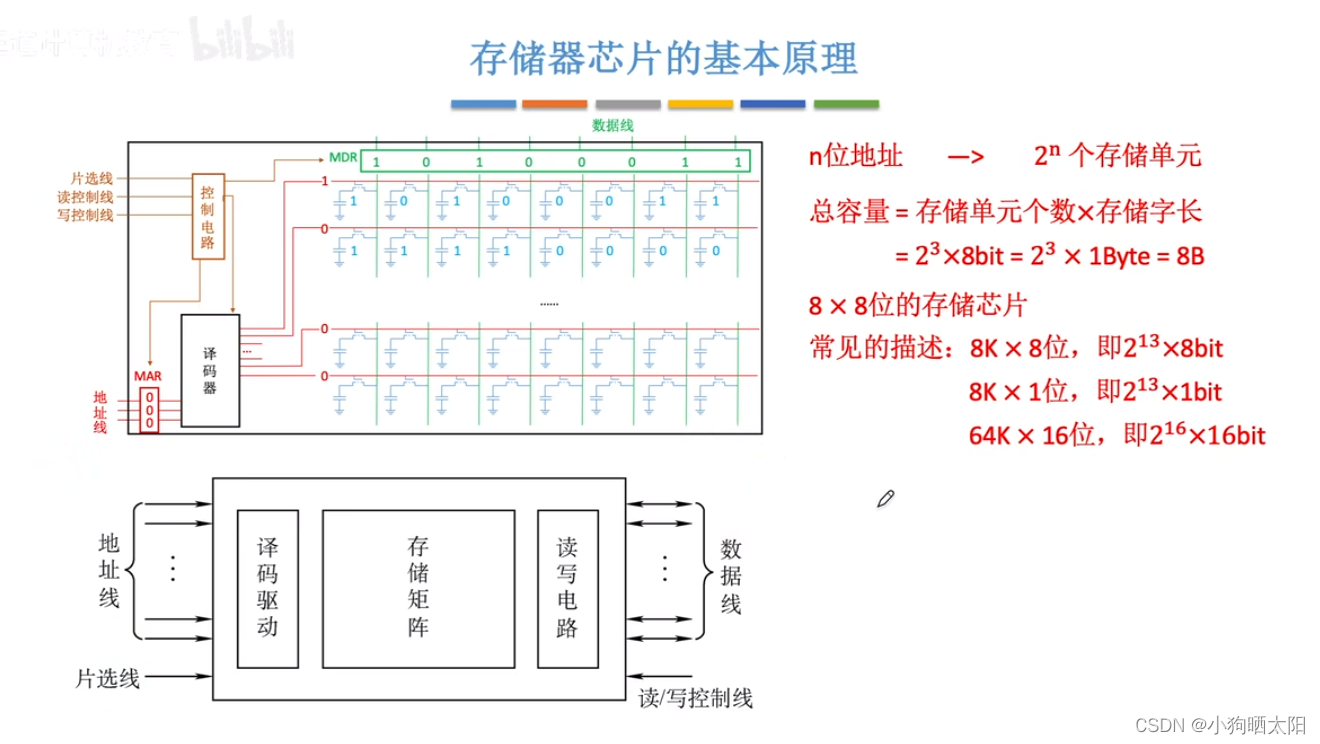

2.1.2存储器芯片的基本原理

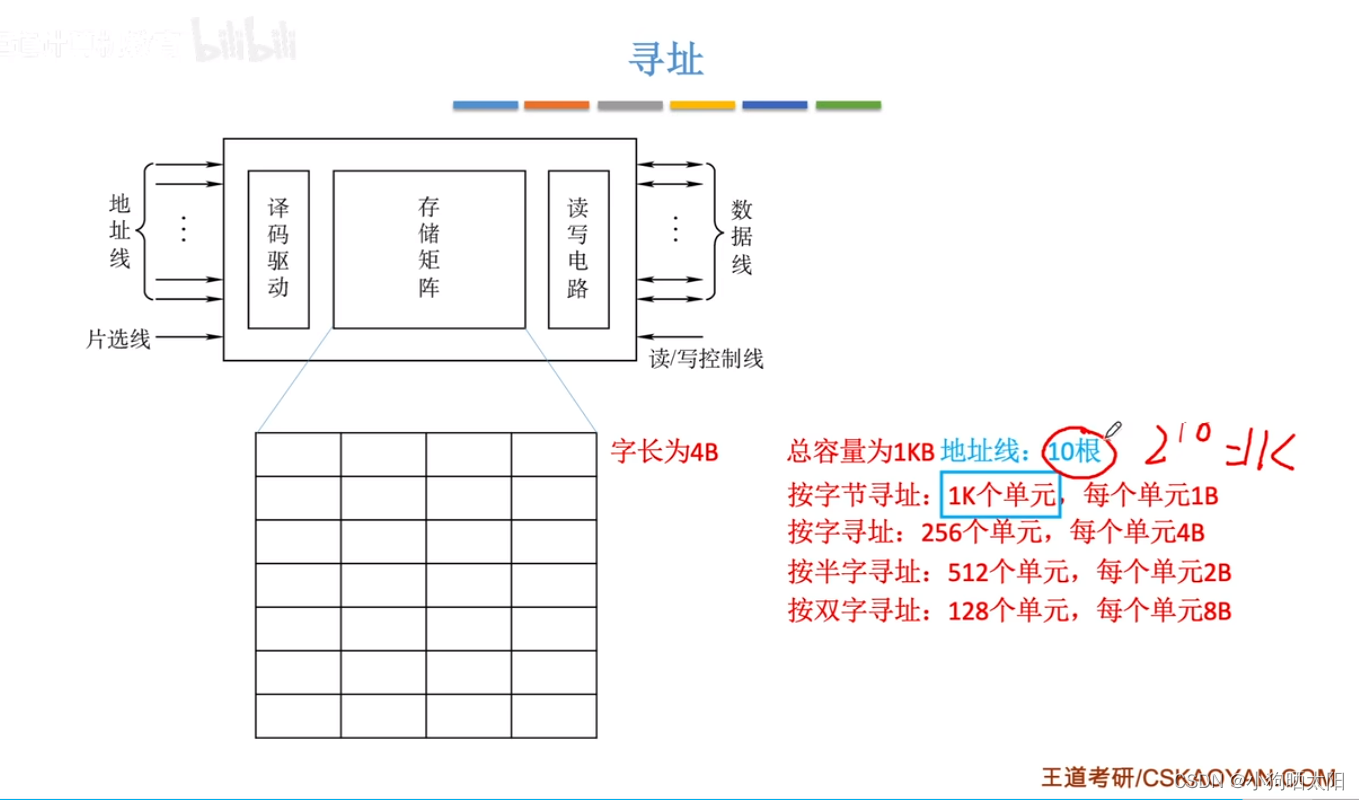

在这里插入图片描述

MAR的位数决定存储单元的个数，译码器根据CPU通过地址总线给MAR送来的地址（一个地址对应一条输出线），控制相应地址（存储单元）的字选线（红线）高电平，然后通过数据线（绿线）读出该地址的数据，送入MDR中，最后通过数据总线将数据输出
控制电路的作用是只有当前操作的电流稳定时，才进行下一步操作
片选线：控制是否对该存储单元进行操作（引脚一根）
读控制线/写控制线：该操作是读数据还是写数据（当读写合并时，引脚1根；分开时，引脚2根）
总容量 = 存储单元个数 * 存储字长
8K * 8位：存储单元个数为8K个，存储字长为8bit，即 2 ^ 13 * 8 bit
64K * 16位：存储单元个数为64K个，存储字长为16bit，即 2 ^ 16 * 16 bit
