1.理解图

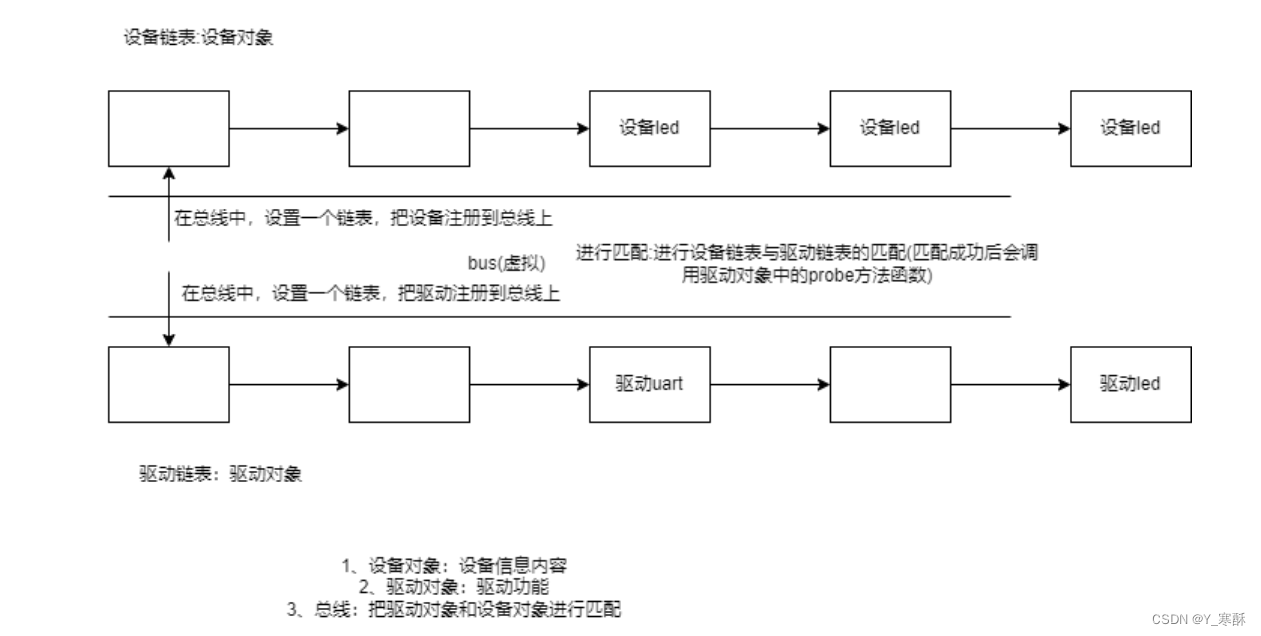

 2. 相关API

2.1 总线对象

描述总线信息，管理设备和驱动匹配

struct bus_type
{
const char *name;//总线名字
int (*match)(struct device *dev, struct device_driver *drv);//总线进行匹配的
设备device：
驱动driver：
函数
//匹配时机：当总线上添加了新设备或新驱动，内核会调用一次或多次这个函数；匹配成功：
通过匹配函数的返回值来表示是否成功，返回值为0表示不成功，1表示成功
};

2.2 注册总线

int bus_register(struct bus_type *bus)
参数:
struct bus_type *bus:结构体的地址，结构体类型就是总线对象(描述总线)
返回值：
注册总线：成功返回0，失败返回错误码

2.3 注销总线

void bus_unregister(struct bus_type * bus)

2.4 设备对象信息

设备对象，描述一个设备，有设备信息内容，包括地址，中断号，甚至是其他自定义信息

struct device
{
struct kobject kobj;//所有对象的父对象
const char * init_name;//设备名字
struct bus_type *bus;//在设备对象中描述要注册到哪条总线（总线对象的地址）
void * platform_data;//自定义数据的地址，指向任意类型(表示设备信息内容)
void (*release)(struct device *dev);//在注销卸载设备时(device_unregister函数)，就
会调用这个release函数
};

2.5 注册和注销设备

//注册设备到总线中
int device_register(struct device *dev)
参数：
struct device *dev：结构体的地址，结构体类型是设备对象(描述设备，包含设备信息)
返回值：
注册设备：成功返回0，失败返回错误码

//从总线注销设备
void device_unregister(struct device *dev)

2.6 驱动对象信息

描述驱动设备的方法

struct device_driver
{
const char * name;//驱动名字
struct bus_type * bus;//在驱动对象中描述要注册到哪条总线（总线对象的地址）3. 平台总线
int (*probe) (struct device *dev);//如果device和driver匹配成功，driver要做的事情
(驱动的方法：申请设备号、设备节点等)
int (*remove) (struct device *dev);//如果device或driver从总线移除，driver要做
的事情(驱动的方法：注销设备号、设备节点等)
};

 2.7 驱动注册到总线或驱动注销

//注册驱动到总线中
int driver_register(struct device_driver *drv)
参数：
struct device_driver *drv：结构体的地址，结构体类型是驱动对象(描述驱动)
返回值：
注册驱动：成功返回0，失败返回错误码

//从总线注销驱动
void driver_unregister(struct device *dev)

2.8 程序示例

2.8.1 总线部分

#include <linux/init.h>
#include <linux/module.h>
#include <linux/device.h>

int mybus_match(struct device *dev, struct device_driver *drv)
{
	printk("-----------%s----------\n",__FUNCTION__);

	//匹配
	//dev:匹配的设备对象
	//drv:匹配的驱动对象
	if( strcmp(drv->name,dev->kobj.name) == 0 )//自定义的匹配方式
	{
		printk("match ok\n");
		return 1;
	}
	else
		return 0;

}

//总线对象
struct bus_type mybus = {

	.name = "mybus",
	.match = mybus_match,

};

EXPORT_SYMBOL(mybus);

static int __init mybus_init(void)
{

	printk("-----------%s----------\n",__FUNCTION__);

	//构建创建总线
	return bus_register(&mybus);

}

static void __exit mybus_exit(void)
{
	//注销总线
	bus_unregister(&mybus);
}

module_init(mybus_init);
module_exit(mybus_exit);

MODULE_LICENSE("GPL");

2.8.2 设备部分

#include <linux/init.h>
#include <linux/module.h>
#include <linux/device.h>

extern struct bus_type mybus;


struct devinfo//设备信息
{
	int irqno;//中断号
	char * name;//设备名字
	unsigned long addr;//表示寄存器地址
	unsigned int bit;
};

struct devinfo info = {
	.name = "led3",
	.addr = 0x11000c20,
	.bit = 0,
};

void mydev_release(struct device *dev)
{
	printk("------------%s------------\n",__FUNCTION__);
}


//要往总线上注册的设备对象(描述设备)
struct device mydev = {

	.init_name = "myled",
	.bus = &mybus,
	.platform_data = &info,
	.release = mydev_release,
};


static int __init mydev_init(void)
{
	//在总线上注册设备
	return device_register(&mydev);

}

static void __exit mydev_exit(void)
{
	//注销设备
	device_unregister(&mydev);
}


module_init(mydev_init);
module_exit(mydev_exit);

MODULE_LICENSE("GPL");

2.8.3 驱动部分

#include <linux/init.h>
#include <linux/module.h>
#include <linux/device.h>
#include <linux/fs.h>
#include <asm/io.h>
#include <asm/uaccess.h>


extern struct bus_type mybus;


struct devinfo//设备信息
{
	int irqno;//中断号
	char * name;//设备名字
	unsigned long addr;//表示寄存器地址
	unsigned int bit;
};

struct myled
{
	unsigned int major;
	struct class * cls;
	struct device * dev;
	unsigned int * addr;
};

struct myled led;

const struct file_operations fops;


//创建驱动的方法
int mydrv_probe (struct device *dev)
{

	//dev:匹配成功的设备对象

	printk("---------%s--------\n",__FUNCTION__);
	//驱动申请
	//申请设备号
	led.major = register_chrdev(0,"led",&fops);
	//创建设备节点
	led.cls = class_create(THIS_MODULE,"led cls");
	device_create(led.cls,NULL,MKDEV(led.major,0),NULL,"led3");

	//硬件初始化
	struct devinfo * info = dev->platform_data;//设备信息的地址

	led.addr = ioremap(info->addr,8);
	//writel(led.addr,xxx);
	//writel(led.addr+1,xxxx)
	return 0;

}

//卸载驱动的方法
int mydrv_remove (struct device *dev)
{
	printk("---------%s--------\n",__FUNCTION__);
	//驱动卸载
	//iounmap()
	//device_destory();
	//class_destory()l

	return 0;
}


//驱动对象
struct device_driver mydrv = {

	.name = "myled",
	.bus = &mybus,
	.probe = mydrv_probe,
	.remove = mydrv_remove,

};

static int __init mydrv_init(void)
{
	//注册驱动到总线
	return driver_register(&mydrv);
}

static void __exit mydrv_exit(void)
{

	driver_unregister(&mydrv);

}

module_init(mydrv_init);
module_exit(mydrv_exit);

MODULE_LICENSE("GPL");

3. 平台总线

在内核代码当中，已经创建了平台总线，不需要自己创建，而是在内核调用，开机的时候自动创建。

3.1 平台总线对象

struct bus_type platform_bus_type = {
.name = "platform",
.dev_groups = platform_dev_groups,
.match = platform_match,
.uevent = platform_uevent,
.pm = &platform_dev_pm_ops,
};

3.2 注册平台总线

bus_register(&platform_bus_type);

3.3 平台总线设备对象

3.3.1 设备信息

struct platform_device {
const char *name;//设备名字，用于匹配
int id;//一般直接写-1
struct device dev;//继承了device父类，包含设备对象的所有信息
u32 num_resources;//资源的个数
struct resource *resource;//设备信息资源的首地址
};

3.3.2 注册设备到平台总线

int platform_device_register(struct platform_device * pdev)

3.3.3 从平台总线注销设备

void platform_device_unregister(struct platform_device * pdev)

3.4 平台总线驱动对象

3.4.1 驱动对象信息

struct platform_driver {
int (*probe)(struct platform_device *);//匹配成功调用
int (*remove)(struct platform_device *);//移除时调用
struct device_driver driver;//平台驱动继承的父类（通用的驱动对象信息）
const char *name;//驱动名字
const struct platform_device_id *id_table;//如果driver支持多个平台，在列表中列
举支持平台，是一个数组，数组中每一个元素就是一个支持的平台信息，id_table就是存储首地址
};

3.4.2 注册驱动到平台总线

int platform_driver_register(struct platform_driver * pdrv)

3.4.3 从平台总线注销驱动

void platform_driver_unregister(struct platform_driver * drv)

3.5 在多个平台上使用的LED驱动

3.5.1 思路

首先注册platform_driver，实现操作设备方法 const struct platform_device_id *id_table：平
台设备支持
注册完毕，匹配成功调用probe函数：
probe方法： 对硬件进行操作
申请设备号
设备节点
初始化硬件
实现文件IO接口
然后 注册platform_device，设备信息资源
struct resource * resource;//设备信息资源的首地址

3.5.2 平台设备对象部分程序示例(plat_led_pdev.c)

#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>

#define GPX1CON 0x11000c20
#define GPX1CON_SIZE 4

#define GPX1DAT 0x11000c24
#define GPX1DAT_SIZE 4


//数组的每一个成员是一个结构体(资源信息)
struct resource	led_resources[] = {
		[0] = {
			.start = GPX1CON,
			.end = GPX1CON + GPX1CON_SIZE - 1,
			.flags = IORESOURCE_REG,
		},
		[1] = {
			.start = GPX1DAT,
			.end = GPX1DAT + GPX1DAT_SIZE - 1,
			.flags = IORESOURCE_REG,
		},
		//假设led设备有中断，用资源来说明中断，注意在本驱动设备没有任何意义
		[2] = {
			.start = 67,
			.end = 67,
			.flags = IORESOURCE_IRQ,
		},

};//当前平台的led设备的资源

//平台设备对象
struct platform_device ledpdev = {

	.name = "exynos4412_led",
	.id = -1,
	.num_resources = ARRAY_SIZE(led_resources),
	.resource = led_resources,

};

static int __init plat_led_init(void)
{
	return platform_device_register(&ledpdev);
}

static void __exit plat_led_exit(void)
{
	platform_device_unregister(&ledpdev);
}

module_init(plat_led_init);
module_exit(plat_led_exit);

MODULE_LICENSE("GPL");

3.5.3 平台驱动对象部分程序示例(plat_led_pdrv.c)

#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>

#include <linux/fs.h>
#include <linux/device.h>
#include <asm/io.h>
#include <asm/uaccess.h>

struct led_drv
{
	unsigned int major;
	struct class * cls;
	struct device * dev;
	struct resource * con;
	struct resource * dat;
	unsigned int * led_con;
	unsigned int * led_dat;
};

struct led_drv led;

ssize_t led_write (struct file *filp, const char __user * buf, size_t size, loff_t *fops)
{
	printk("--------------%s------------\n",__FUNCTION__);
	int num;
	copy_from_user(&num,buf,size);

	if(num == 1)
	{
		writel(readl(led.led_dat) | 1 , led.led_dat);
	}
	else
	{
		writel(readl(led.led_dat) & ~1 , led.led_dat);
	}
	return 0;
}
int led_open (struct inode * inode, struct file *filp)
{
	printk("--------------%s------------\n",__FUNCTION__);
	return 0;
}
int led_release (struct inode *inode, struct file *filp)
{
	printk("--------------%s------------\n",__FUNCTION__);
	return 0;
}

const struct file_operations fops = {
	.release = led_release,
	.open = led_open,
	.write = led_write,

};


int plat_led_probe(struct platform_device * pdev)
{
	printk("--------------%s------------\n",__FUNCTION__);
	//得到设备信息，申请驱动------创建设备驱动
	/*
		1、注册设备号
		2、创建设备节点
		3、初始化硬件
			ioremap();---readl()----writel()
			register_irq();
		4、实现各种文件io接口
	*/
	led.major = register_chrdev(0,"led",&fops);
	//if(){}

	led.cls = class_create(THIS_MODULE,"led cls");
	//if()
	led.dev = device_create(led.cls,NULL,MKDEV(led.major,0),NULL,"led");
	//if()

	//硬件初始化，需要设备信息资源
	//pdev就是对应平台的设备

	//获取平台对象中指定的资源，返回值就是需要的资源的地址
	//参数1:从哪个pdev获取资源
	//参数2:获取资源的类型
	//参数3:同种资源的第几个
	led.con = platform_get_resource(pdev,IORESOURCE_REG,0);
	led.dat = platform_get_resource(pdev,IORESOURCE_REG,1);

	//获取中断资源
	//platform_get_resource(pdev,IORESOURCE_IRQ,0);

	//resource_size(const struct resource * res)
	led.led_con = ioremap(led.con->start,led.con->end - led.con->start + 1);
	led.led_dat = ioremap(led.dat->start,resource_size(led.dat));

	writel(readl(led.led_con) & ~0xf | 0x1 , led.led_con);

	writel(readl(led.led_dat) | 1 , led.led_dat);

	return 0;
}

int plat_led_remove(struct platform_device * pdev)
{
	printk("--------------%s------------\n",__FUNCTION__);

	return 0;
}

//支持 struct platform_device_id 平台信息
const struct platform_device_id led_id_table[] = {

	{"exynos4412_led",0x1111},//平台信息-----平台名字
	{"s5pv210_led",0x2222},
	{"s3c2410_led",0x3333},
	{"",0x0},
};

//驱动对象---平台驱动
struct platform_driver led_pdrv = {

	.driver = {
		.name = "led_pdrv",//驱动名字
	},

	.id_table = led_id_table,//支持的平台信息数组的首地址
	.probe = plat_led_probe,
	.remove = plat_led_remove,
};

static int __init plat_led_init(void)
{
	printk("--------------%s------------\n",__FUNCTION__);
	return platform_driver_register(&led_pdrv);//向平台总线注册一个驱动
}

static void __exit plat_led_exit(void)
{
	printk("--------------%s------------\n",__FUNCTION__);
	platform_driver_unregister(&led_pdrv);//从平台总线注销一个驱动
}

module_init(plat_led_init);
module_exit(plat_led_exit);
MODULE_LICENSE("GPL");

3.5.4 平台驱动对象部分程序示例(led_test.c)

#include <sys/types.h>
       #include <sys/stat.h>
       #include <fcntl.h>
#include <unistd.h>
#include <stdio.h>

int main()
{

	int fd = open("/dev/led0",O_RDWR);

	int value = 0;
	while(1)
	{
		scanf("%d",&value);
		if(value > 1)
			break;
		write(fd,&value,4);
	}
	close(fd);

	return 0;
}

3.5.5 Makefile

KERNEL_PATH = /home/yky/Code/linux-3.14-fs4412//内核路径

CORSS_COMPILE = /home/yky/Tools/gcc-4.6.4/bin/arm-none-linux-gnueabi-//交叉编译工具链
CC = $(CORSS_COMPILE)gcc

obj-m += plat_led_pdev.o//设备
obj-m += plat_led_pdrv.o//驱动
APP_NAME = led_test//应用程序

all:
	make modules -C $(KERNEL_PATH) M=$(shell pwd)
	$(CC) $(APP_NAME).c -o $(APP_NAME)


install:
	cp *.ko $(APP_NAME) /source/rootfs  //
	cp $(APP_NAME) /source/rootfs

clean:
	make clean -C $(KERNEL_PATH) M=$(shell pwd)
	rm $(APP_NAME)

4.IIC驱动模型

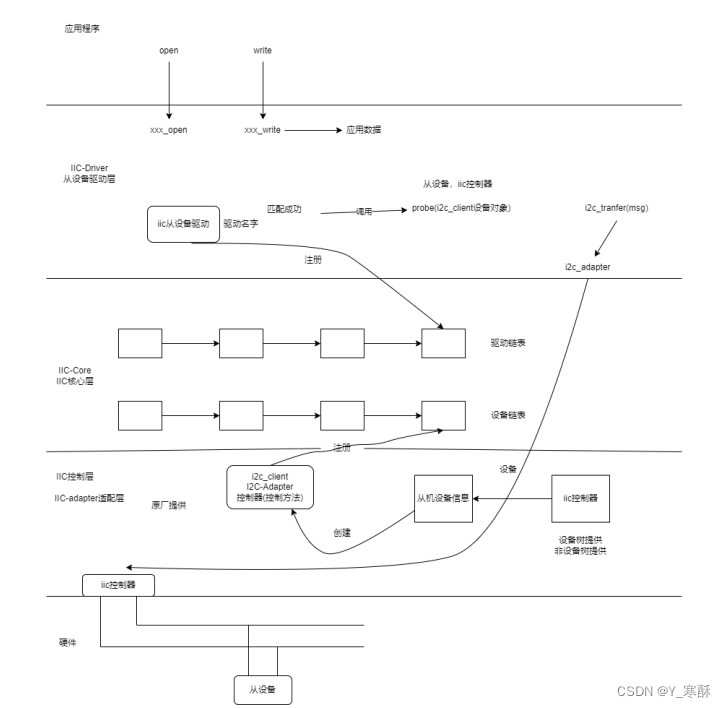

4.1 理解图



4.2  设备树修改

一般买来的硬件有IIC的控制，在设备树中：例如exynos4.dtsi
存在对iic控制器的描述：

i2c_0: i2c@13860000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "samsung,s3c2440-i2c";
reg = <0x13860000 0x100>;
interrupts = <0 58 0>;
clocks = <&clock 317>;
clock-names = "i2c";
pinctrl-names = "default";
pinctrl-0 = <&i2c0_bus>;
status = "disabled";
};
i2c_5: i2c@138B0000 {
#address-cells = <1>;
#size-cells = <0>;
compatible = "samsung,s3c2440-i2c";
reg = <0x138B0000 0x100>;
interrupts = <0 63 0>;
clocks = <&clock 322>;
clock-names = "i2c";
status = "disabled";
};

所以我们对iic从设备的信息描述进行添加
新增一个i2c5的从设备 exynos4412-fs4412.dts 添加包括i2c5控制器及从设备信息

i2c@138B0000 {
#address-cells = <1>;
#size-cells = <0>;
samsung,i2c-sda-delay = <100>;
samsung,i2c-max-bus-freq = <20000>;
pinctrl-0 = <&i2c5_bus>;
pinctrl-names = "default";
status = "okay";
mpu6050@68 {
compatible = "invensense,mpu6050";
reg = <0x68>;
};
};

4.3 编写框架

构造i2c_driver，注册到i2c总线

//i2c驱动对象
struct i2c_driver {
int (*probe)(struct i2c_client *, const struct i2c_device_id *);
int (*remove)(struct i2c_client *);
struct device_driver driver;//继承的父类(i2c驱动对象中包含的父类信息)
|
const char * name;//驱动名字
const struct of_device_id *of_match_table;//设备树的设备匹配
const struct i2c_device_id *id_table;//用于与设备对象进行匹配，非设备树
};
//注册iic驱动到iic总线
int i2c_add_driver(struct i2c_driver *driver);
//从i2c总线注销i2c驱动
void i2c_del_driver(struct i2c_driver * driver)

接下来就是：

实现probe函数
申请设备号
创建设备节点
iic控制器与从设备通信
实现文件io接口

4.4 程序示例

#include <linux/init.h>
#include <linux/module.h>
#include <linux/i2c.h>
#include <linux/fs.h>
#include <linux/device.h>

unsigned int major;

struct class * i2c_cls;
struct device * i2c_dev;

const struct file_operations fops;

int i2c_probe(struct i2c_client * client, const struct i2c_device_id * id)
{
	printk("------------%s-----------\n",__FUNCTION__);

	major = register_chrdev(0,"i2c driver",&fops);

	i2c_cls = class_create(THIS_MODULE,"cls");
	i2c_dev = device_create(i2c_cls,NULL,MKDEV(major,0),NULL,"mpu605");

	//i2c_transfer(struct i2c_adapter * adap,struct i2c_msg * msgs,int num)

	return 0;
}

int i2c_remove(struct i2c_client * client)
{

	return 0;
}


const struct of_device_id i2c_table[] = {
	{
		.compatible = "invensense,mpu6050",
	},
	{},//空元素

};

const struct i2c_device_id id_table[] = {

	{"mpu6050drv",0x1111},
	{},//空元素

};


//驱动对象
struct i2c_driver i2c5_driver = {
	.probe = i2c_probe,
	.remove = i2c_remove,
	.driver = {
		.name = "mpu6050drv",
		.of_match_table = i2c_table,
	},
	.id_table = id_table,
};


static int __init iic_init(void)
{
	//把i2c驱动注册到i2c总线
	return i2c_add_driver(&i2c5_driver);
}

static void __exit iic_exit(void)
{
	//从i2c总线注销i2c驱动
	i2c_del_driver(&i2c5_driver);
}


module_init(iic_init);
module_exit(iic_exit);

MODULE_LICENSE("GPL");
