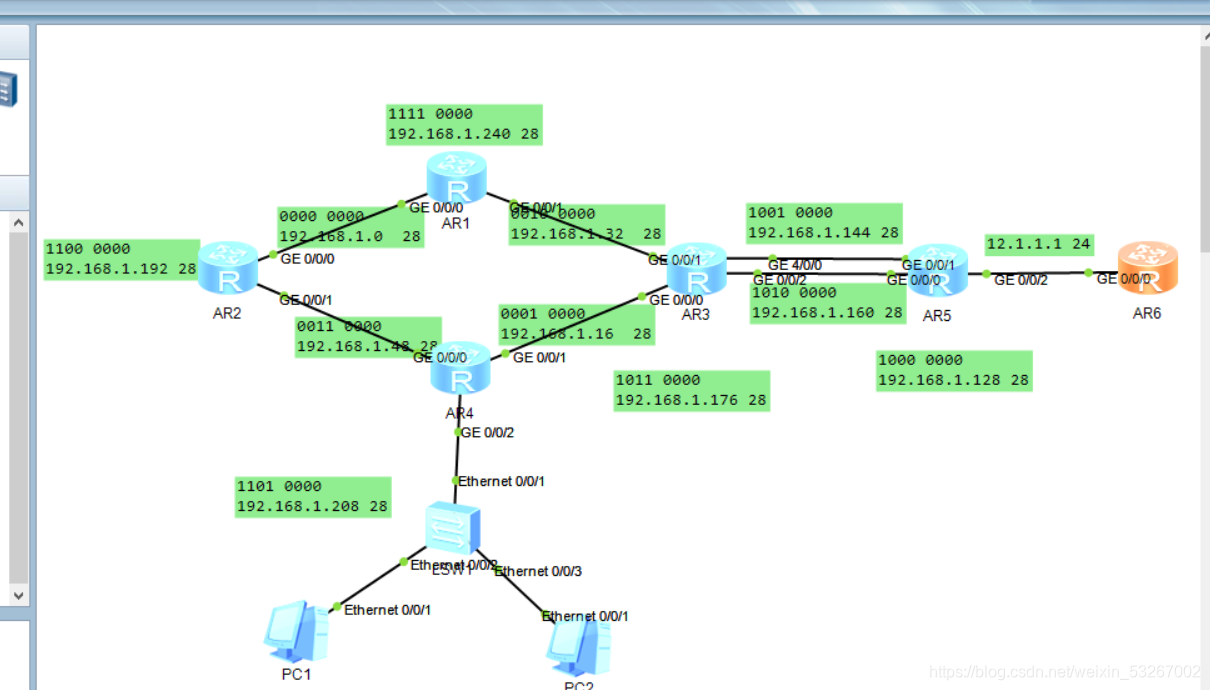

第一步：地址规划，如图所示：

第二步：配IP

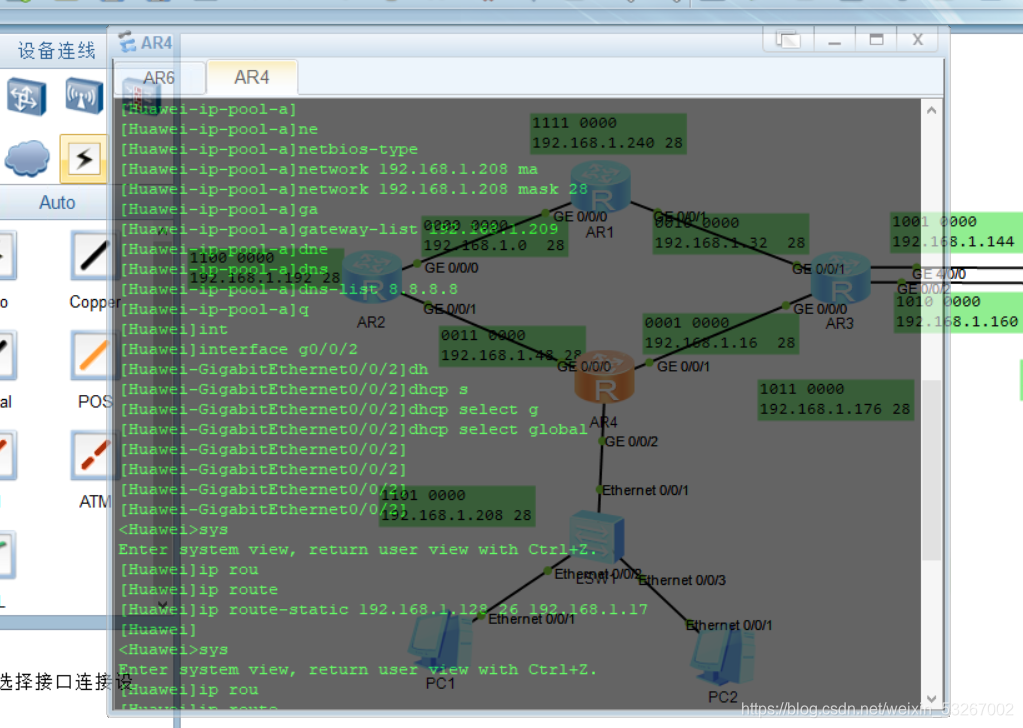

第三步：在设备AR4的GE0/0/2口开启DHCP服务

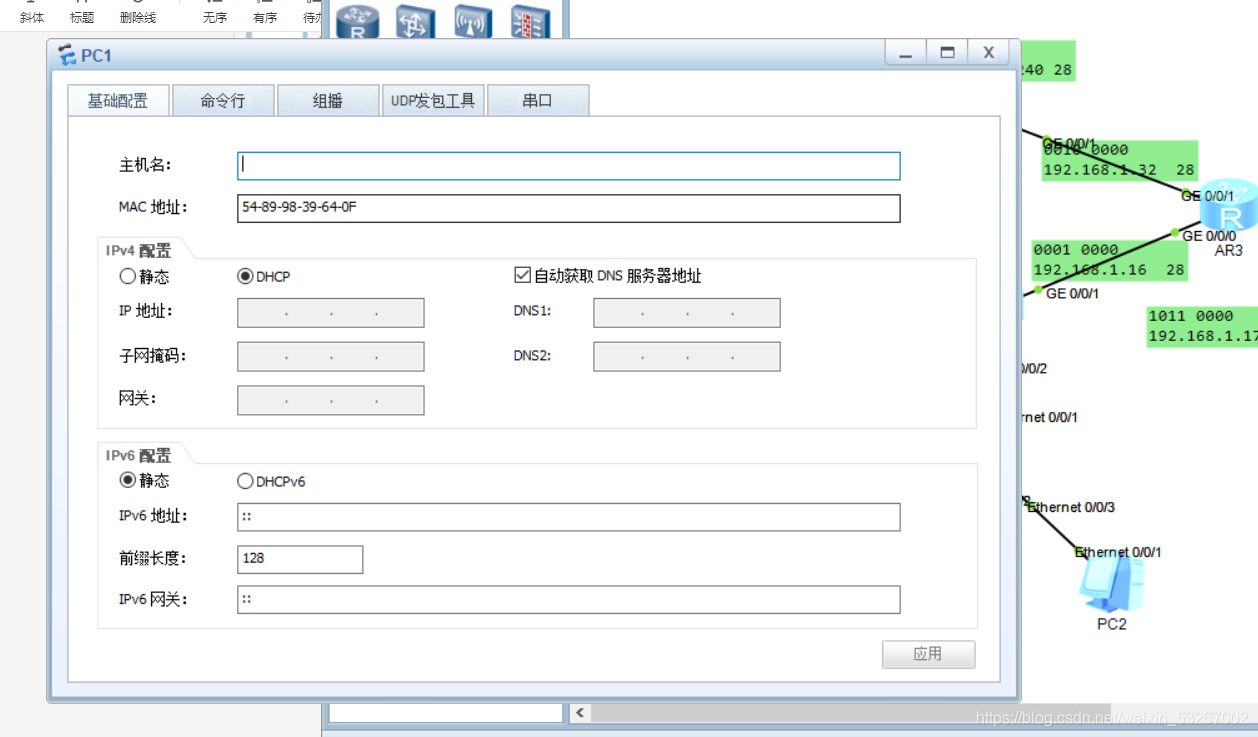

PC1与PC2均通过DHCP服务获取到IP

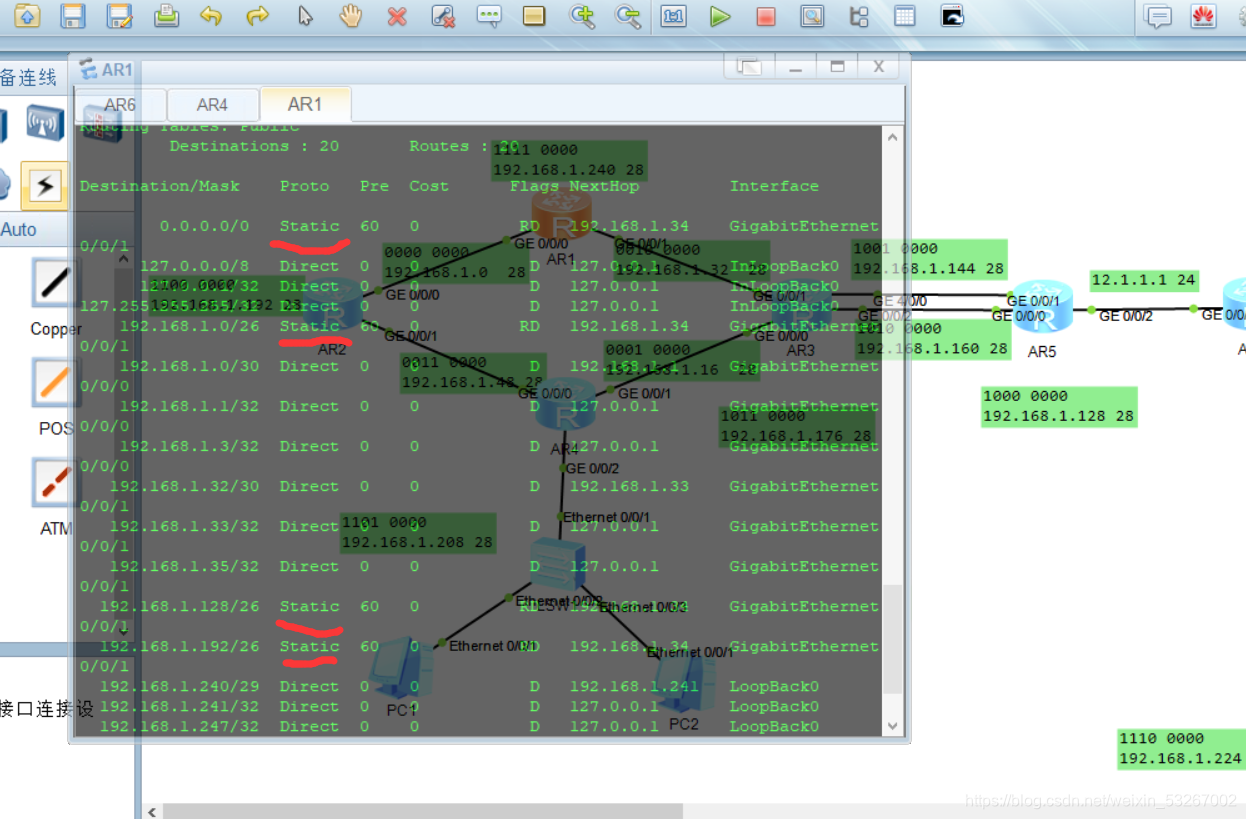

第四步：写路由，以AR1为例可将AR5以左的IP汇总为：192.168.1.0/26；192.168.1.128/26；192.168.1.192/26，AR5及以左部分均用一条缺省路由代替

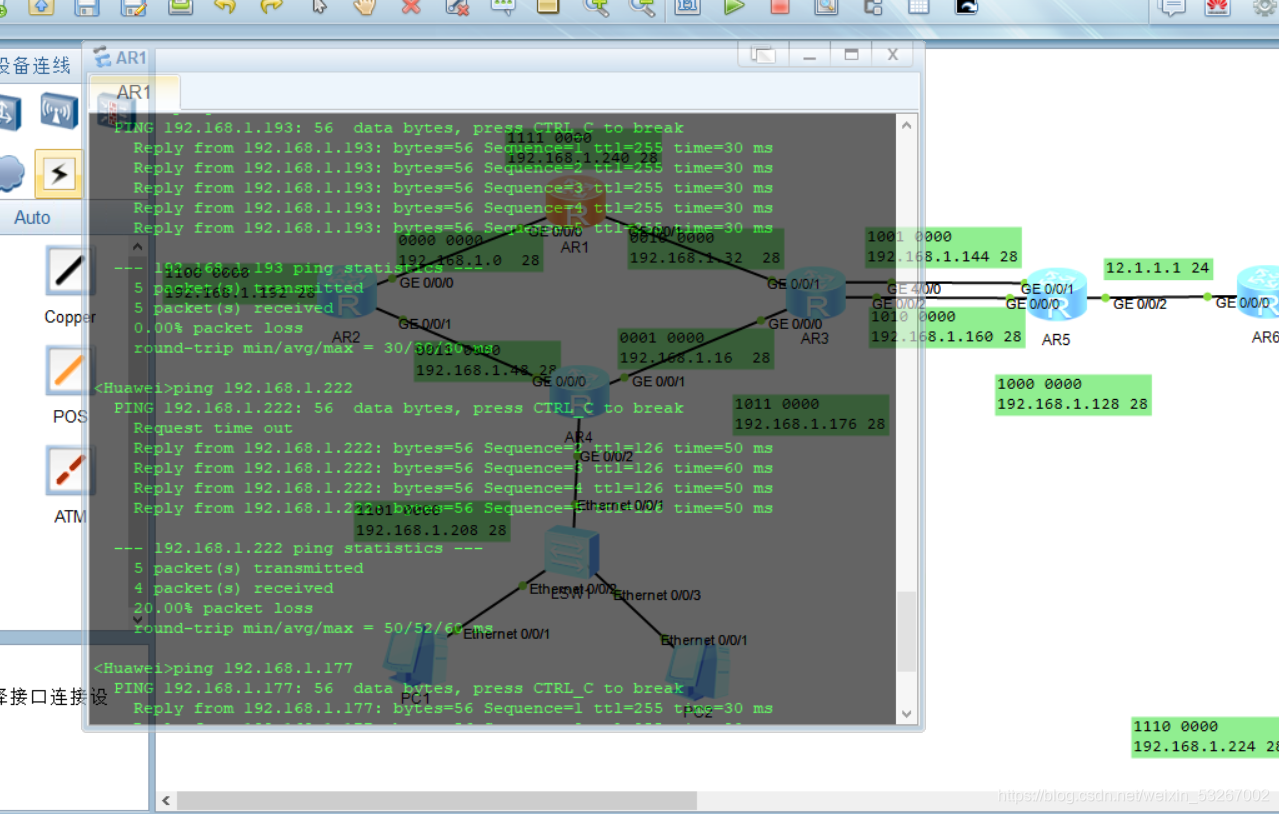

第五步：经检验AR1、2、3、4、5各几口以及环回均可互相ping通，以AR1为例：

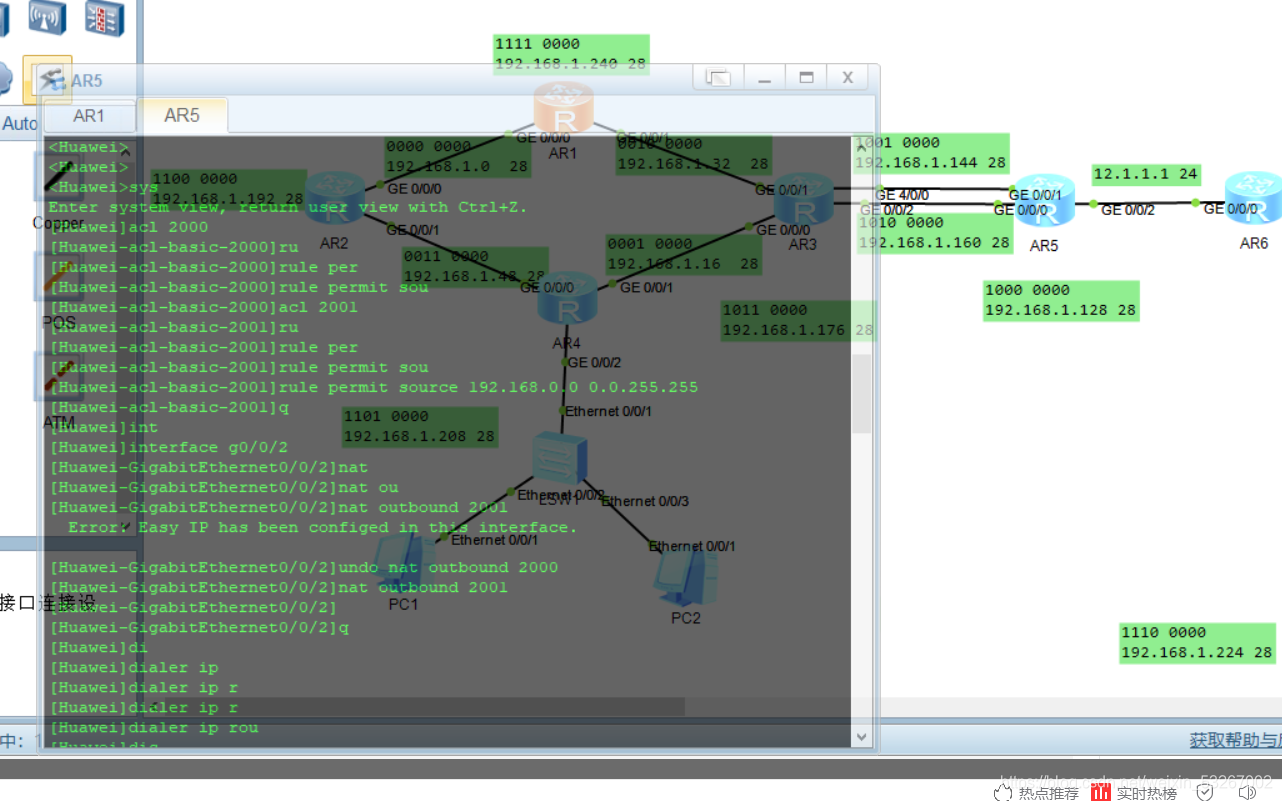

第六步：在AR5的公有IP所在端口设置一对多的NAT

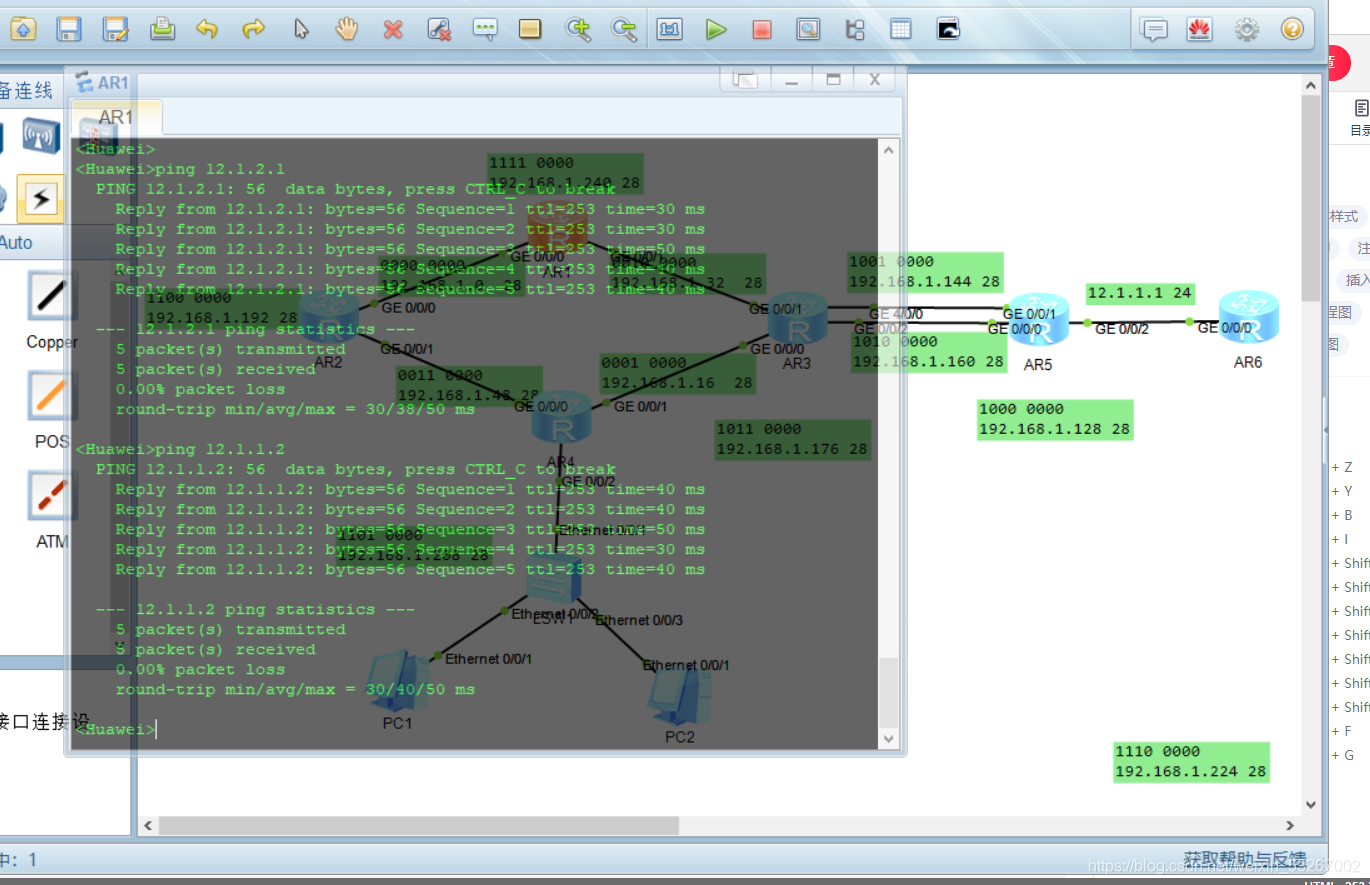

经检验AR5以左可以ping通AR6的环回，以AR1为例：

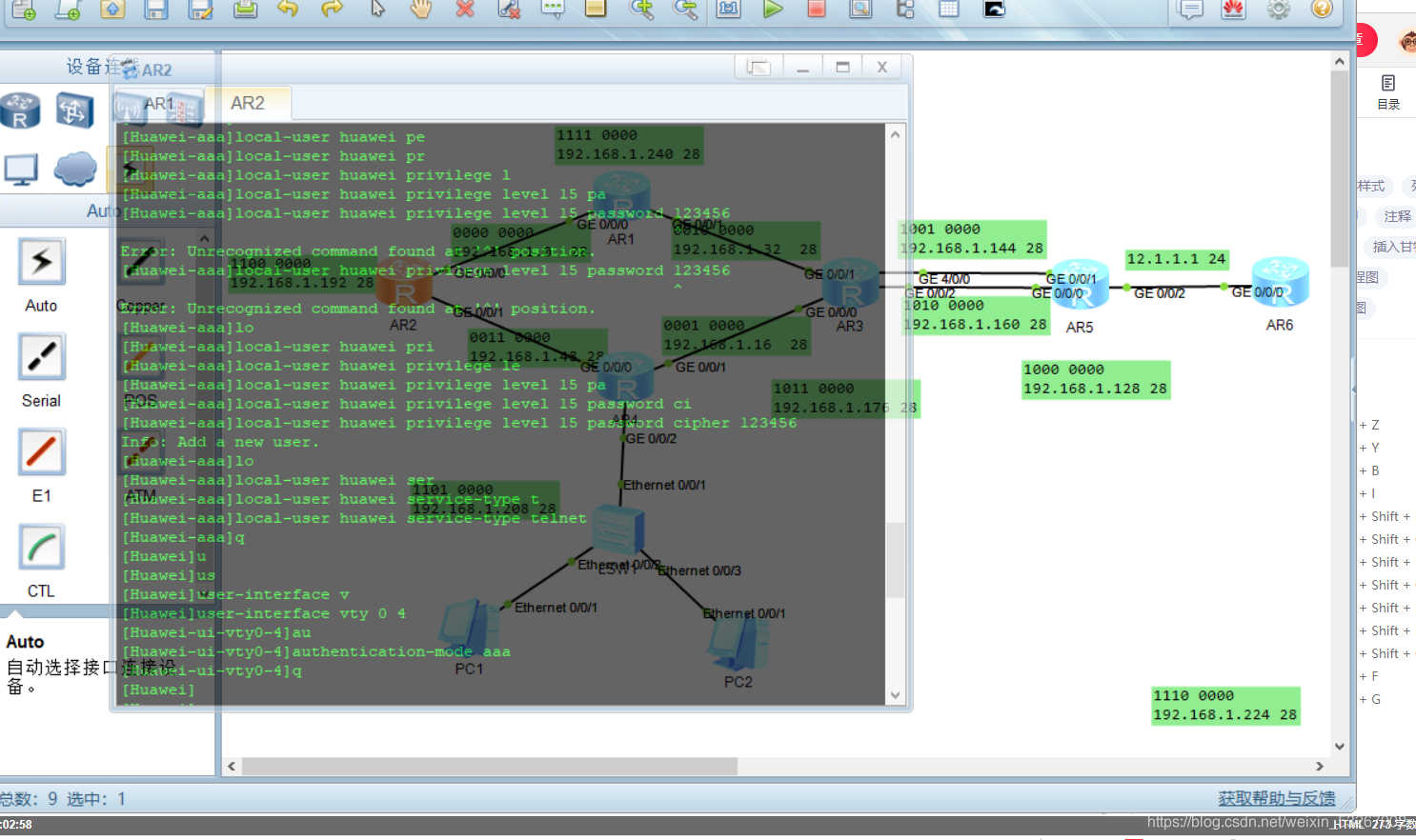

第七步：在设备AR2开启远程登录功能

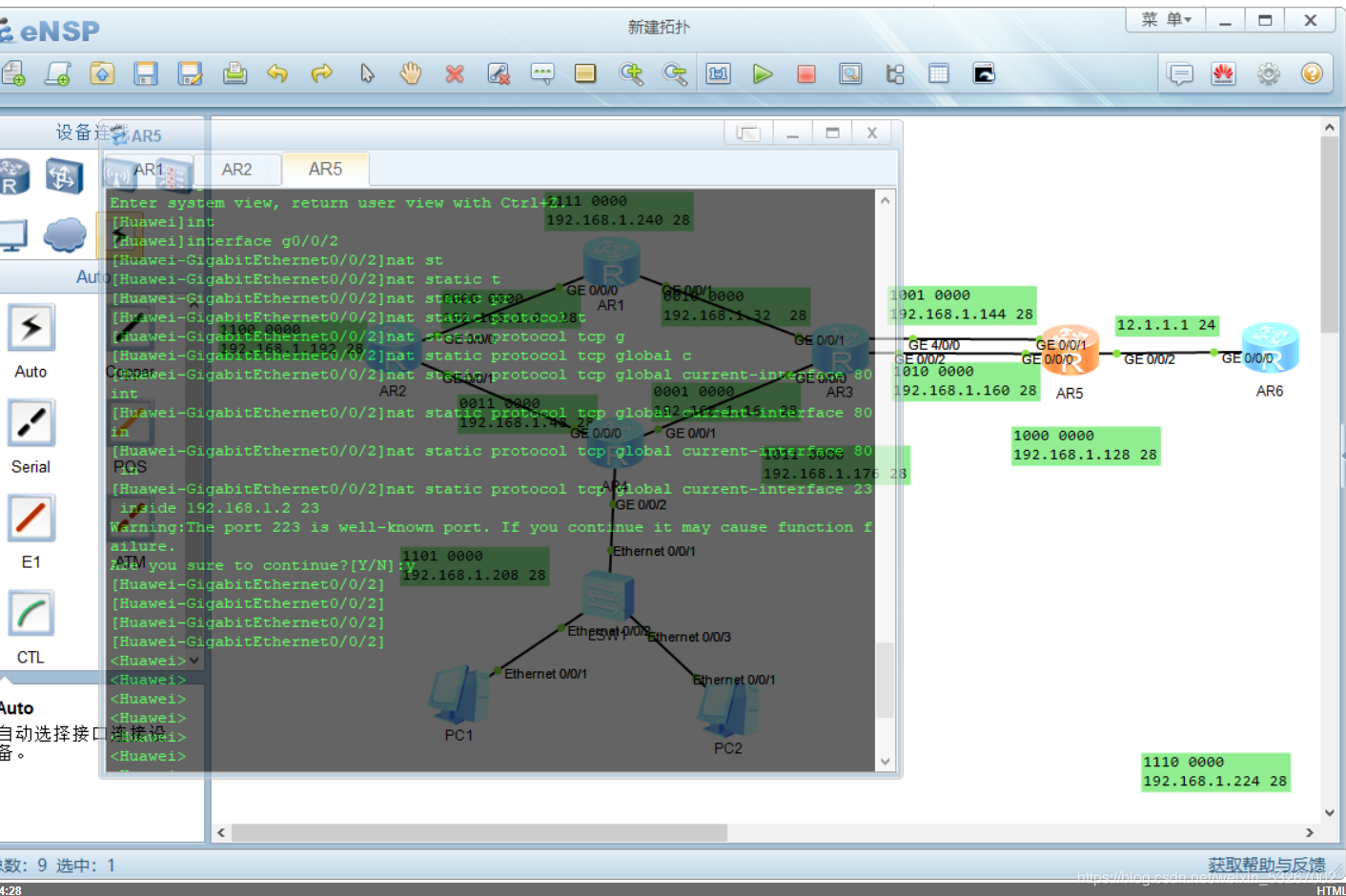

第八步：在设备AR5通过端口映射绑定AR2的G0/0/0接口的23端口与公有IP12.1.1.1

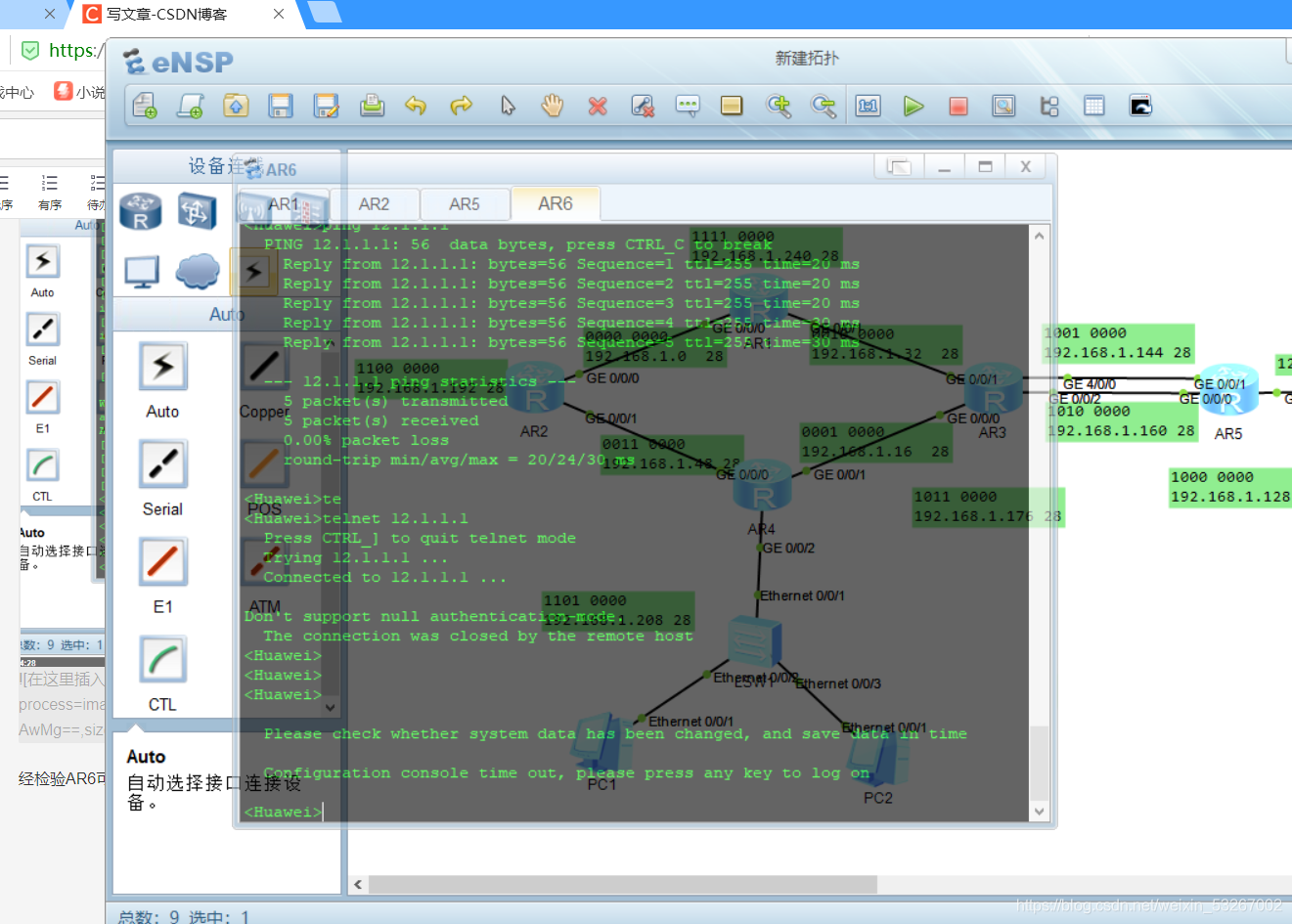

经检验AR6可以通过12.1.1.1登录AR2

TCP:传输控制协议—除完成传输层基础工作外，还需要保障数据传输可靠性
面向连接的可靠传输协议
面向连接—进行3次握手来建立端到端的虚链路（请求 应答 确认）

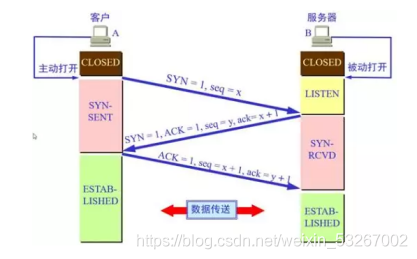

具体流程

握手之前主动打开连接的客户端结束CLOSED阶段，被动打开的服务器端也结束CLOSED阶段，并进入LISTEN阶段。随后开始“三次握手”：
（1）首先客户端向服务器端发送一段TCP报文，其中：
标记位为SYN，表示“请求建立新连接”;
序号为Seq=X（X一般为1）；
随后客户端进入SYN-SENT阶段。
（2）服务器端接收到来自客户端的TCP报文之后，结束LISTEN阶段。并返回一段TCP报文，其中：
标志位为SYN和ACK，表示“确认客户端的报文Seq序号有效，服务器能正常接收客户端发送的数据，并同意创建新连接”（即告诉客户端，服务器收到了你的数据）；
序号为Seq=y；
确认号为Ack=x+1，表示收到客户端的序号Seq并将其值加1作为自己确认号Ack的值；随后服务器端进入SYN-RCVD阶段。
（3）客户端接收到来自服务器端的确认收到数据的TCP报文之后，明确了从客户端到服务器的数据传输是正常的，结束SYN-SENT阶段。并返回最后一段TCP报文。其中：
标志位为ACK，表示“确认收到服务器端同意连接的信号”（即告诉服务器，我知道你收到我发的数据了）；
序号为Seq=x+1，表示收到服务器端的确认号Ack，并将其值作为自己的序号值；
确认号为Ack=y+1，表示收到服务器端序号Seq，并将其值加1作为自己的确认号Ack的值；
随后客户端进入ESTABLISHED阶段。
服务器收到来自客户端的“确认收到服务器数据”的TCP报文之后，明确了从服务器到客户端的数据传输是正常的。结束SYN-SENT阶段，进入ESTABLISHED阶段。
在客户端与服务器端传输的TCP报文中，双方的确认号Ack和序号Seq的值，都是在彼此Ack和Seq值的基础上进行计算的，这样做保证了TCP报文传输的连贯性。一旦出现某一方发出的TCP报文丢失，便无法继续"握手"，以此确保了"三次握手"的顺利完成。此后客户端和服务器端进行正常的数据传输。这就是“三次握手”的过程。
