Jmeter接口压测工具+InfluxDB时序数据库+Grafana接口性能展示面板

一、Jmeter接口压测工具、InfluxDB时序数据库、Grafana展示面板的作用

1、在整个工程中各个部分作用：

Jmeter的作用：Jmeter负责生成数据源；

InfluxDB的作用：负责存储数据；

Grafana的作用：负责把存储的数据以动态的形式展示出来；

2、整个部分的大概流程，及形成过程：

首先，Jmeter将获取到的数据传递给InfluxDB时序数据库，然后，数据库将数据展示在Grafana展板上，最后，并以动态的形式显示出来；

二、首先安装Jmeter数据源工具

1、Jmeter是一个免费使用的工具：

​ 安装后进行解压到对应的文件夹，在进行配置环境变量即可，在安装之前要考虑的一个问题，Jmeter5版本以上的需要安装==JDK版本8+==的；

1>下载Jmeter:通过链接下载

​ https://mirrors.tuna.tsinghua.edu.cn/apache/jmeter/binaries/

​ 或者：

​ 通过链接领取：

​ https://pan.baidu.com/s/1PTIBDuDkuD61_4frGc0GwQ?pwd=3kke

​ 提取码：3kke

​ 安装流程：安装Jmeter之前先安装JDK，并JDK的bin目录配置系统变量PATH(鼠标放在此电脑图标上，右键–>点击属性–>进入系统信息—>点击高级系统设置–>点击环境变量–>系统变量中找到Path–>双击–>点击新建–>粘贴到里面–点击保存–退出)中：

​

2>解压Jmeter:

​ 下载解压缩的位置可以自己选个位置，最好放在D:盘下面，解压的文件不要放的太深，目录的路径不要有中文，防止环境的容错率；

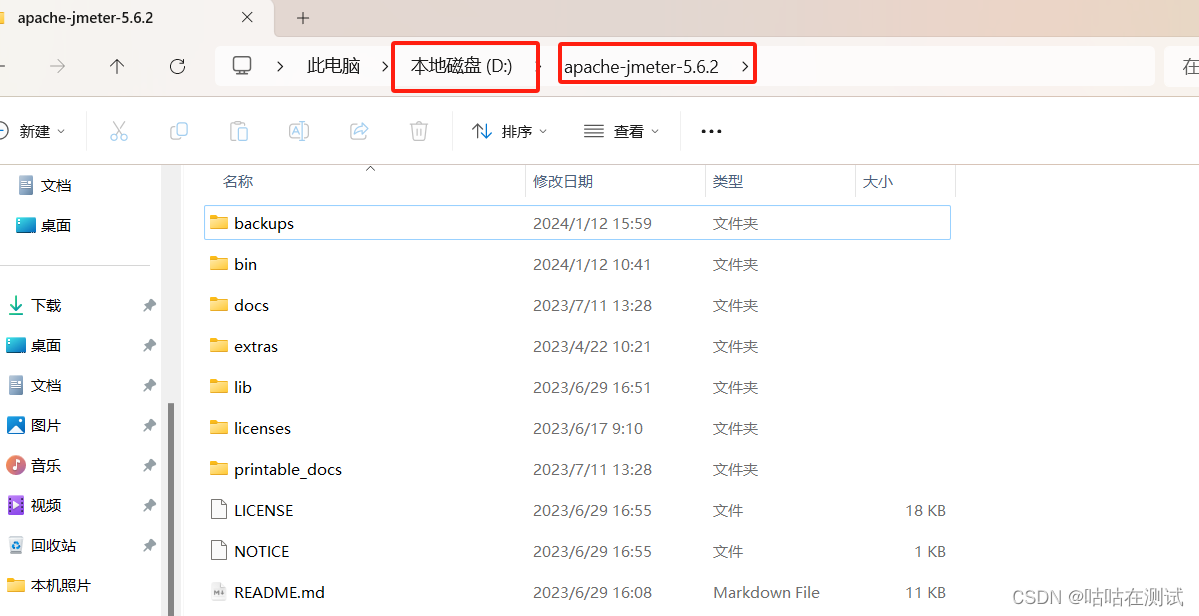

​ 在这里放的是D:\apache-jmeter-5.6.2;

​

3>配置Jmeter环境：

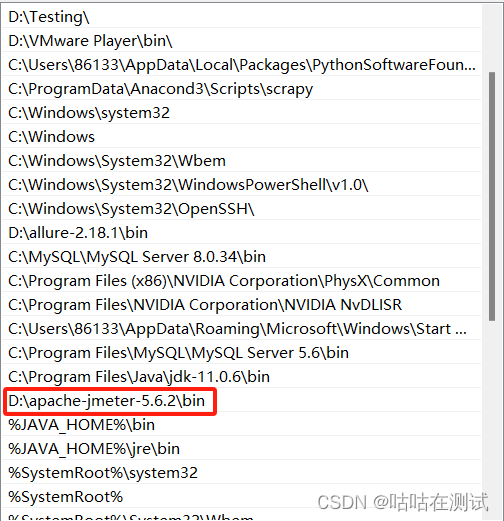

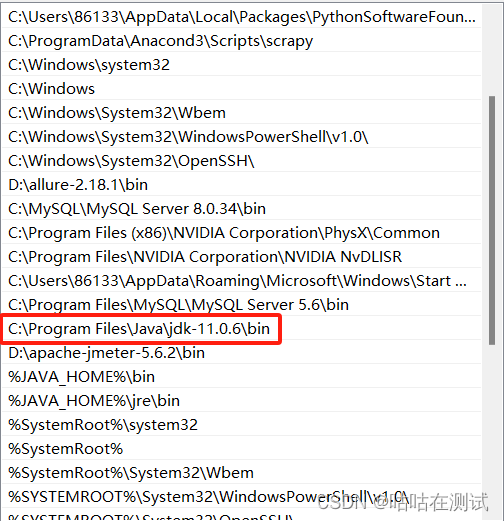

将D:\apache-jmeter-5.6.2\bin添加到系统环境PATH(鼠标放在此电脑图标上，右键–>点击属性–>进入系统信息—>点击高级系统设置–>点击环境变量–>系统变量中找到Path–>双击–>点击新建–>粘贴到里面–点击保存–退出)变量中：

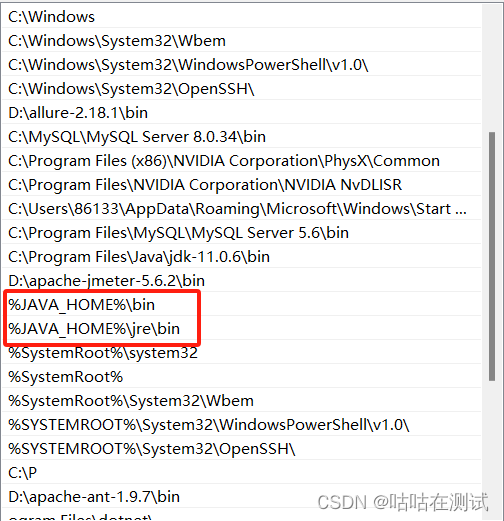

​ 配置Java家目录：

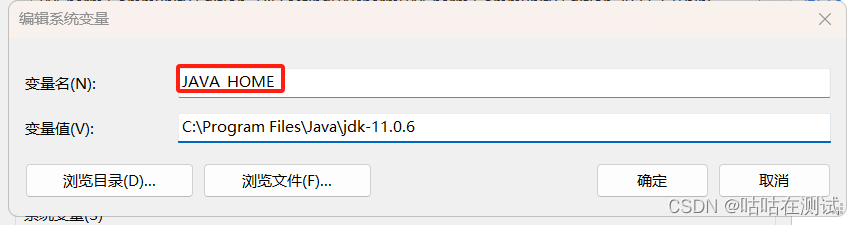

JAVA_HOME : 中间变量名，值配置家目录(根目录)(鼠标放在此电脑图标上，右键–>点击属性–>进入系统信息—>点击高级系统设置–>点击环境变量–>点击新建**)**

​ %JAVA_HOME%\bin :

​ %JAVA_HOME%\jre\bin

4> 验证当前安装的状态：

​ 有两种验证方式：

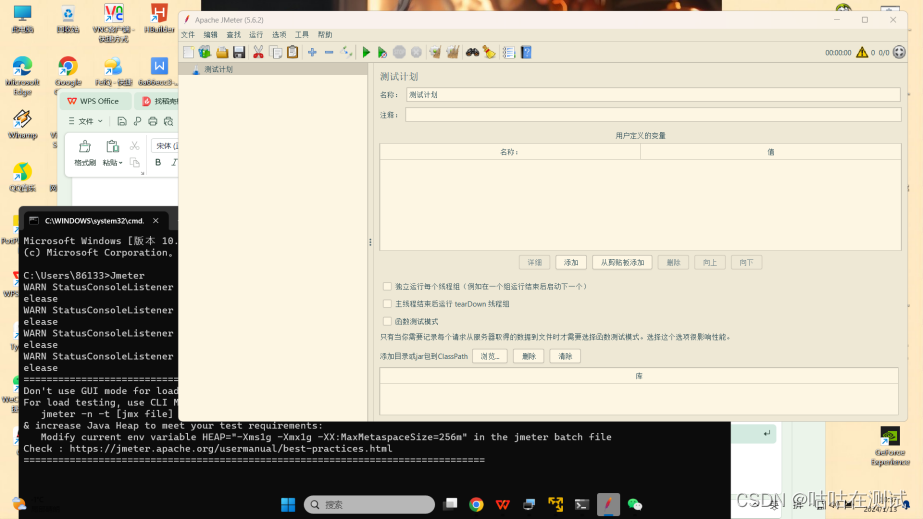

​ 第一种：Win+r—>输入cmd—>按下回车—>输入Jmeter—>弹出来的是下面这个就说明安装成功配置好了环境变量：

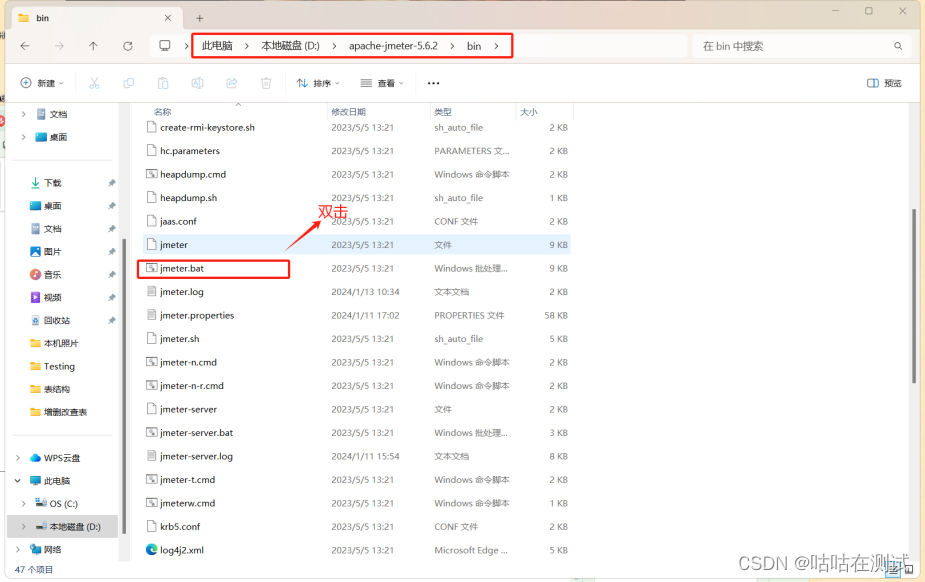

​ 第二种：找到刚才安装Jmeter的bin目录，双击下面图片中的位置(jmeter.bat)，也能出现上面的图片，说明安装也是成功:

​

三、准备好一个Linux虚拟机或者也可以部署在(阿里云)服务器，这里用的是CentOS7版本：

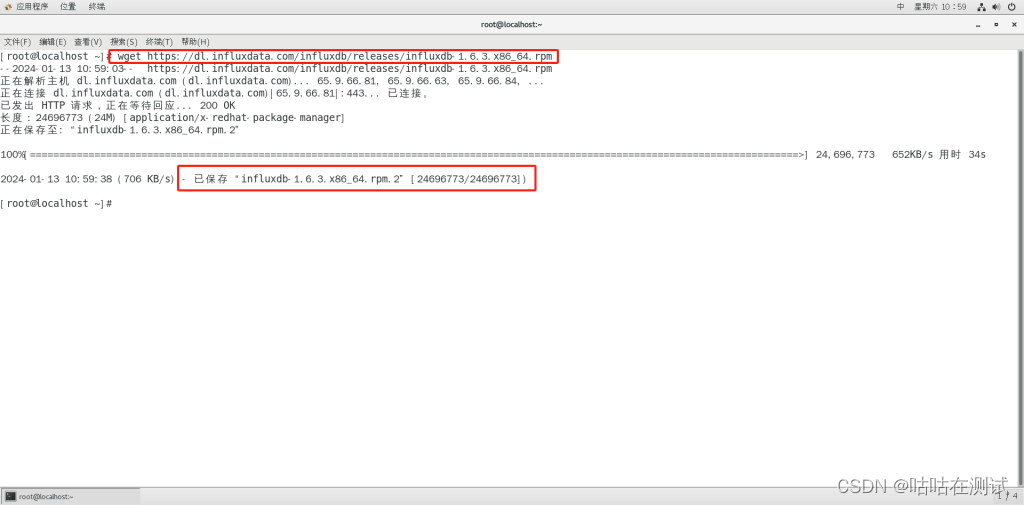

1、下载InfluxDB时序数据库的安装包：(依次执行下面的命令：)(虚拟机和服务器的命令一致)

wget https://dl.influxdata.com/influxdb/releases/influxdb-1.6.3.x86_64.rpm

(1) 安装InfluxDB数据库：

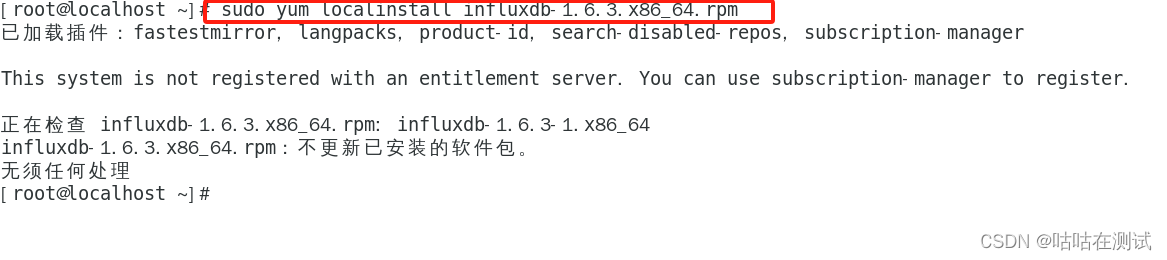

sudo yum localinstall influxdb-1.6.3.x86_64.rpm

​ 这里已经安装过了“无须任何处理”

(2) 修改InfluxDB的配置:

vim /etc/influxdb/influxdb.conf

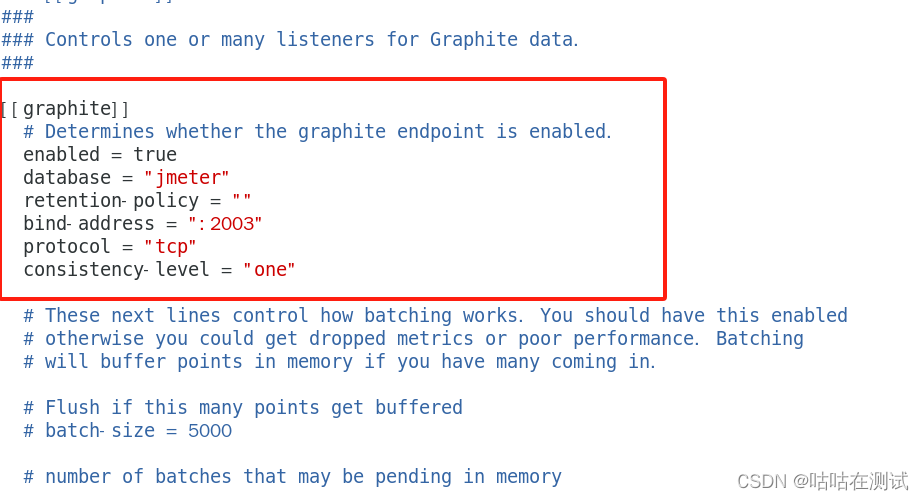

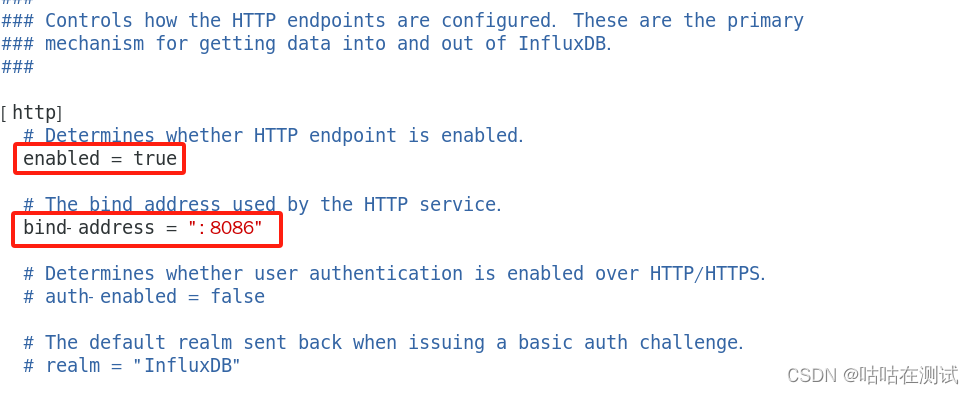

​ 键盘输入i或a，进行编辑，需要修改两处(按照图中数据设置即可)：

​ 先按下Esc进行退出编辑模式，再按下:wq 保存并退出；

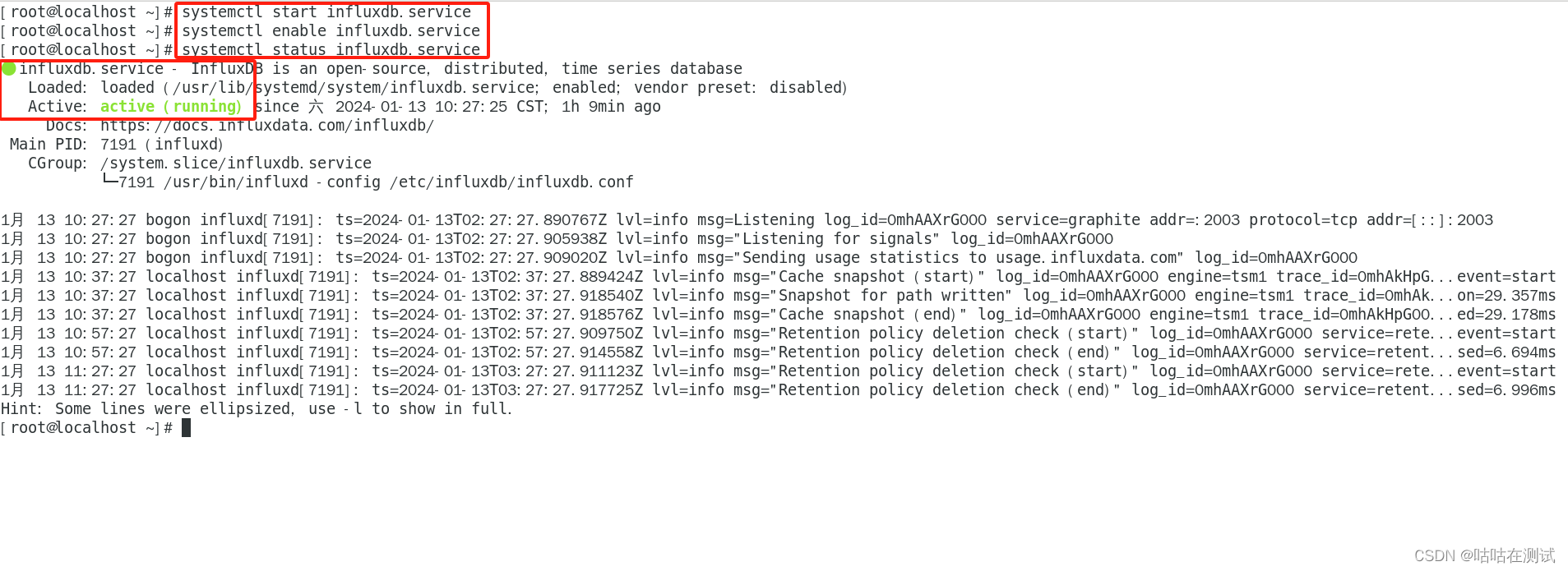

(3) 启动、设置开机自启动、查看InfluxDB数据库状态：

​ 启动：systemctl start influxdb.service

​ 开机自启动：systemctl enable influxdb.service

​ 查看InfluxDB状态：systemctl status influxdb.service

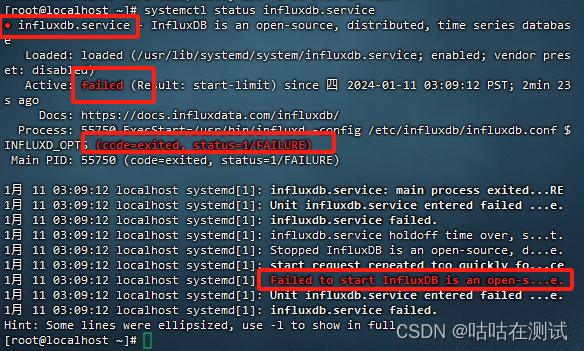

​ 如果出现下面这种情况,就需要重启虚拟机(服务器),再启动服务:(注：图片颜色可能不一致，主要看错误内容)

(4) 创建名为jmeter的数据库：(要与修改InfluxDB的配置的：第二张图里的database 里填的数据库名保持一致)

常见的influxdb数据库的操作命令：

• influx

• show databases;

• create database jmeter;

• drop database jmeter;

• use jmeter;

• select * from jmeter;

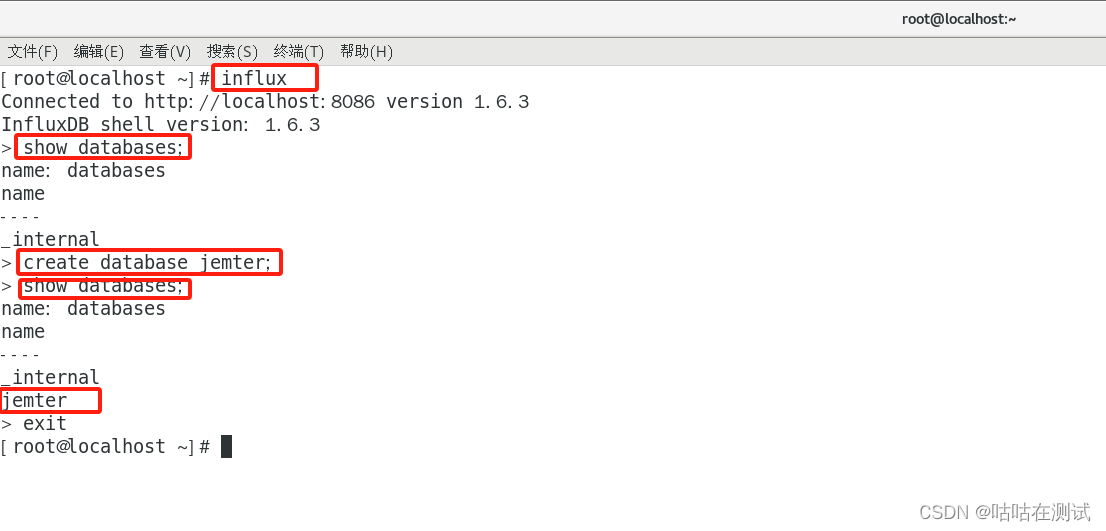

在这里,我们主要使用的是：

​ 进入数据库：influx

​ 查看当前的数据库：show databases;

​ 创建数据库：create database jmeter;

​ 查看当前的数据库：show databases;

​ 注意上述修改InfluxDB的配置中出现的二个端口的作用：

​ 8086端口：Grafana用来从数据库****取数据****的端口

​ 2003端口：刚刚设置的，Jmeter往数据库发数据的端口

​ 至此，InfluxDB数据库就安装并配置成功了！！

2、来到Grafana安装：

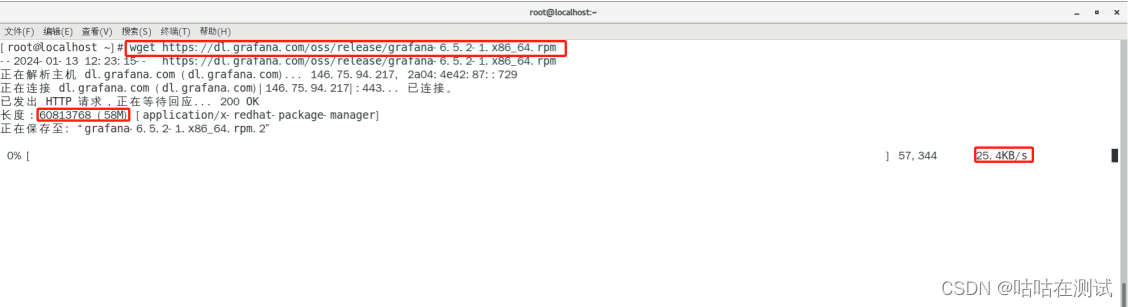

(1) 下载Grafana的安装包：

注意：下载时间可能稍微有点长，大约需要26分钟左右，主要还是看下载的带宽怎么样：

wget https://dl.grafana.com/oss/release/grafana-6.5.2-1.x86_64.rpm

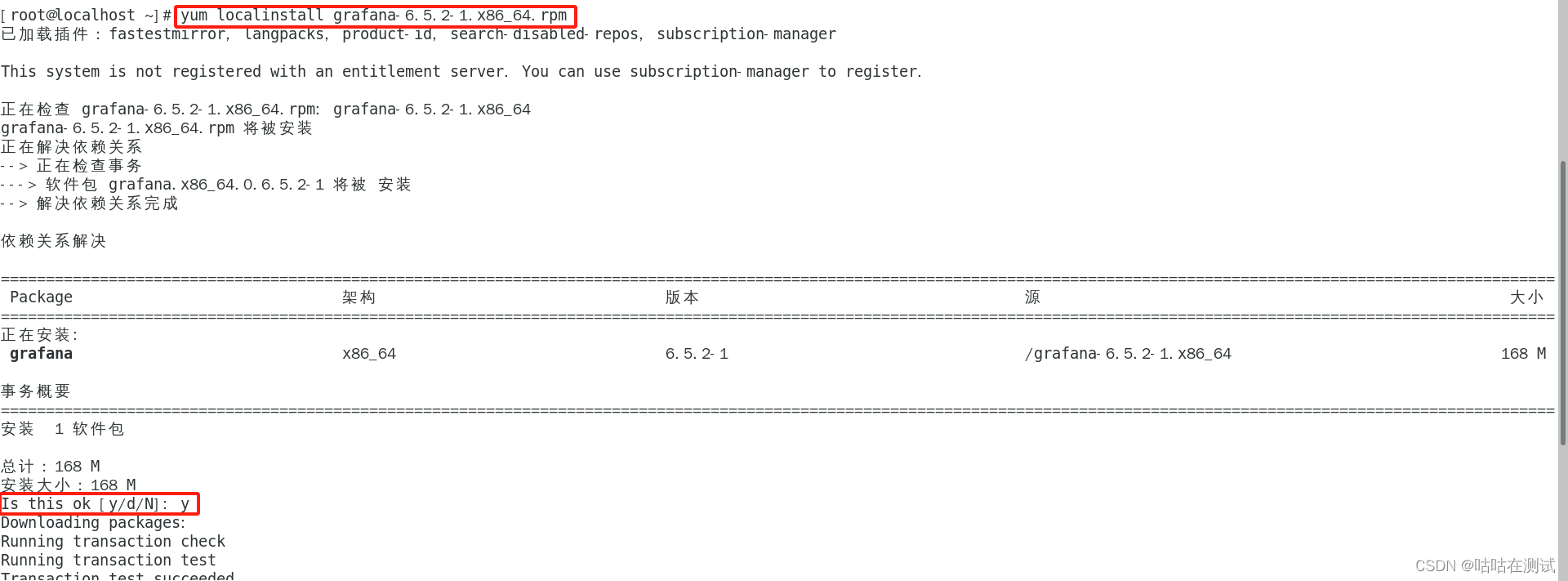

(2) 安装Grafana面板:

yum localinstall grafana-6.5.2-1.x86_64.rpm

(3) 启动、设置开机自启动、查看Grafana面板服务状态：

​ 启动：systemctl start grafana-server.service

​ 开机自启动：systemctl enable grafana-server.service

​ 查看InfluxDB状态：systemctl status grafana-server.service

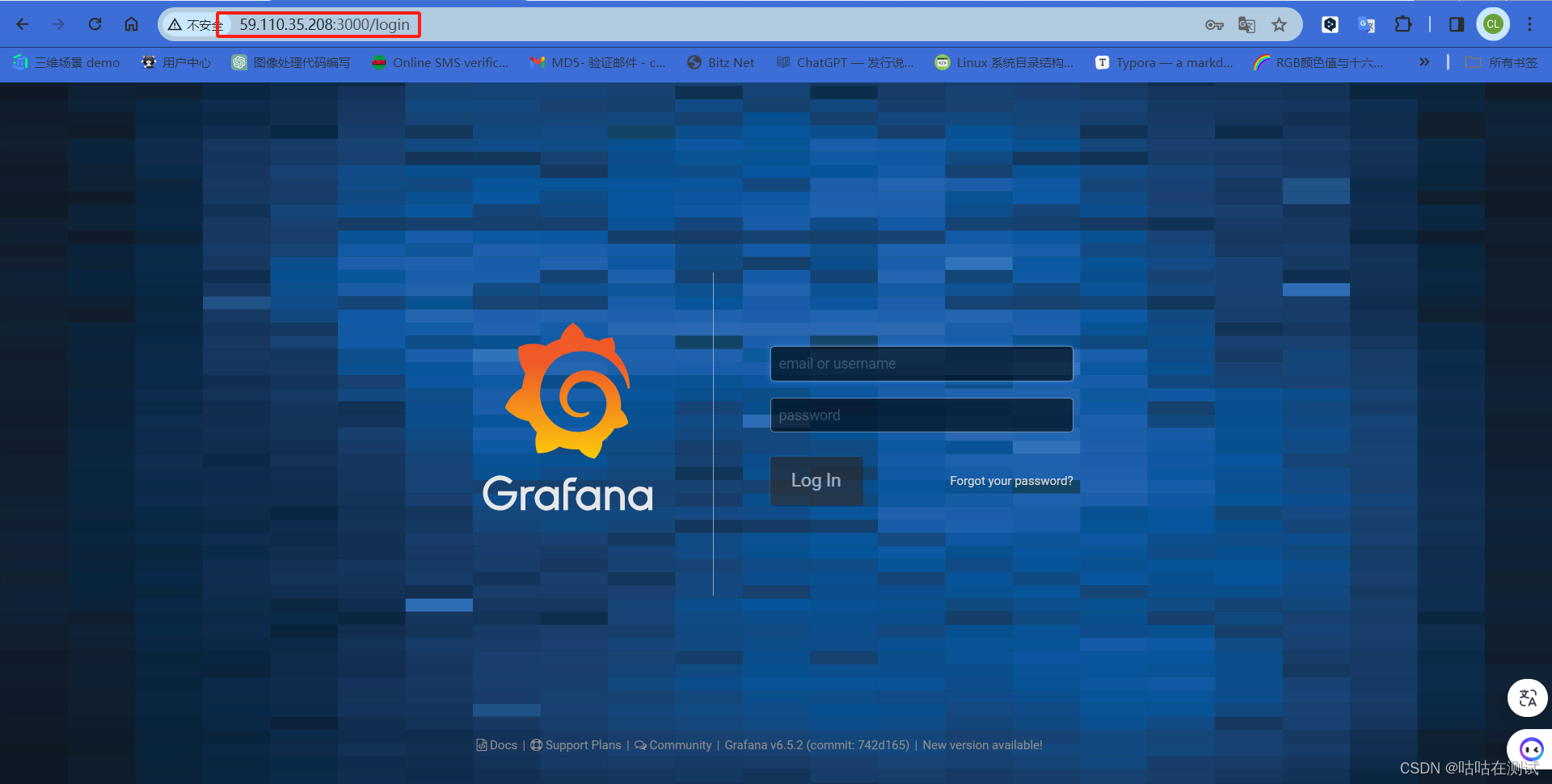

(4) 访问Grafana页面：

​ 在chrome浏览器访问地址：http://xxx.xx.xx.xx:3000，ip为虚拟机的ip地址(需要开启防 火墙端口3000)或者阿里云服务器的公网地址(端口需要在安全组内开通)，用户名和密码默认都 是admin，点击Login即可，登录后记得改密码；

到此，Grafana安装就完成了；

​ 虚拟机开启防火墙端口的命令：

​ firewall-cmd --zone=public --add-port=3000/tcp --permanent

四、监控jmeter压测数据：

1、下面我们就完整部署一次jmeter的压测：

1> 采集数据后存储在influsDB数据库，使用,Granfana看板展示压测数据的报表。

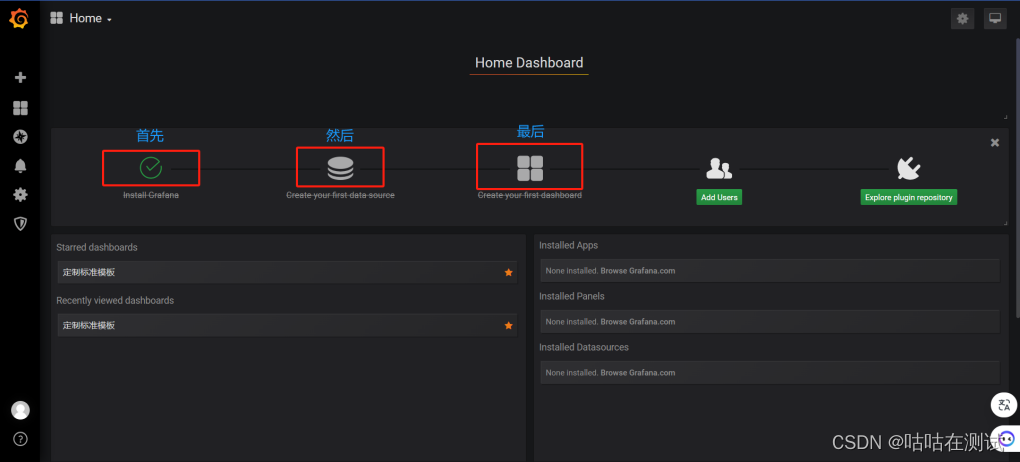

2> 点击下图的第二个方块(数据库状的样子):

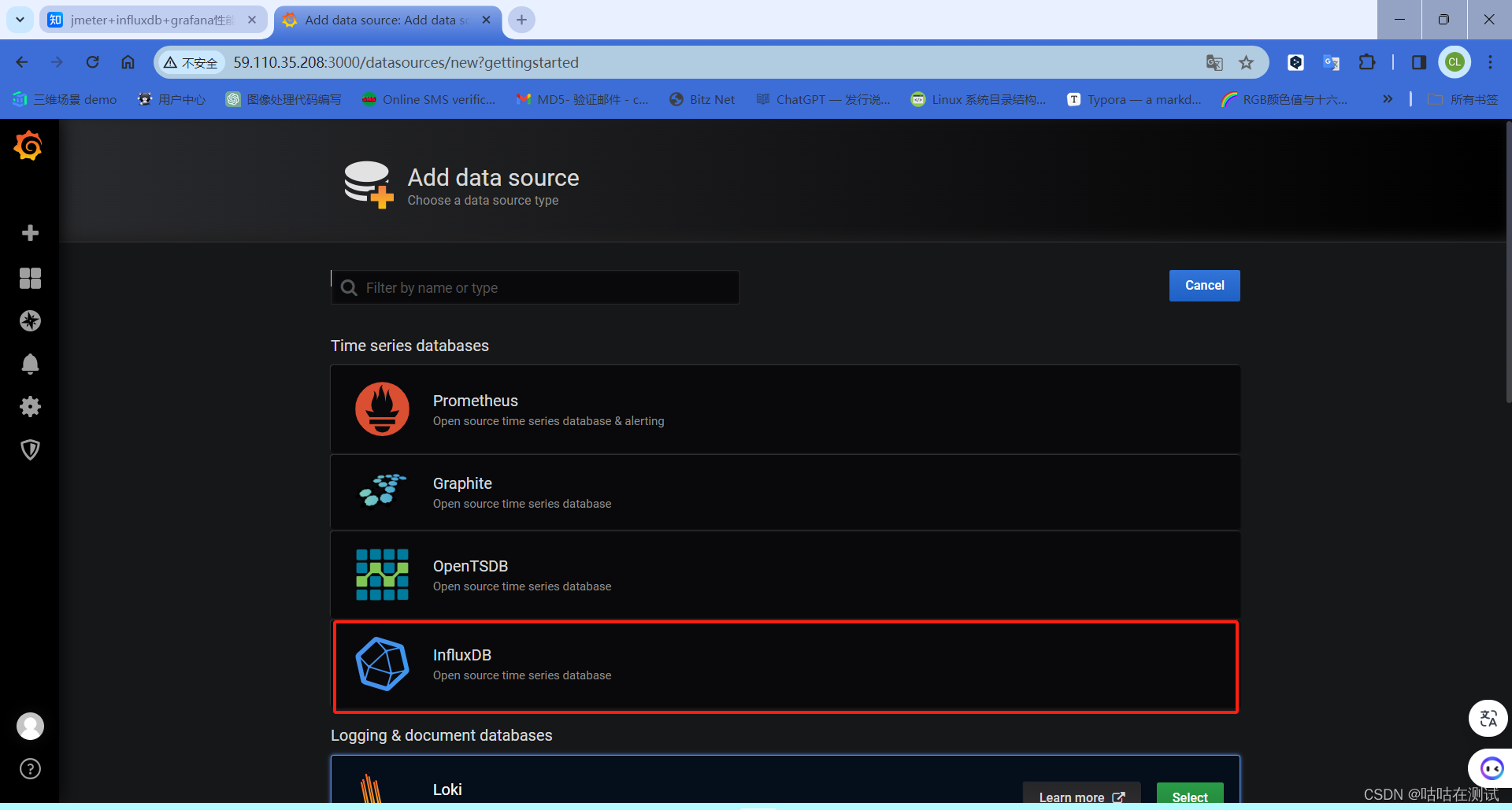

3>打开后就是下面这个页面，然后双击下图中的标识

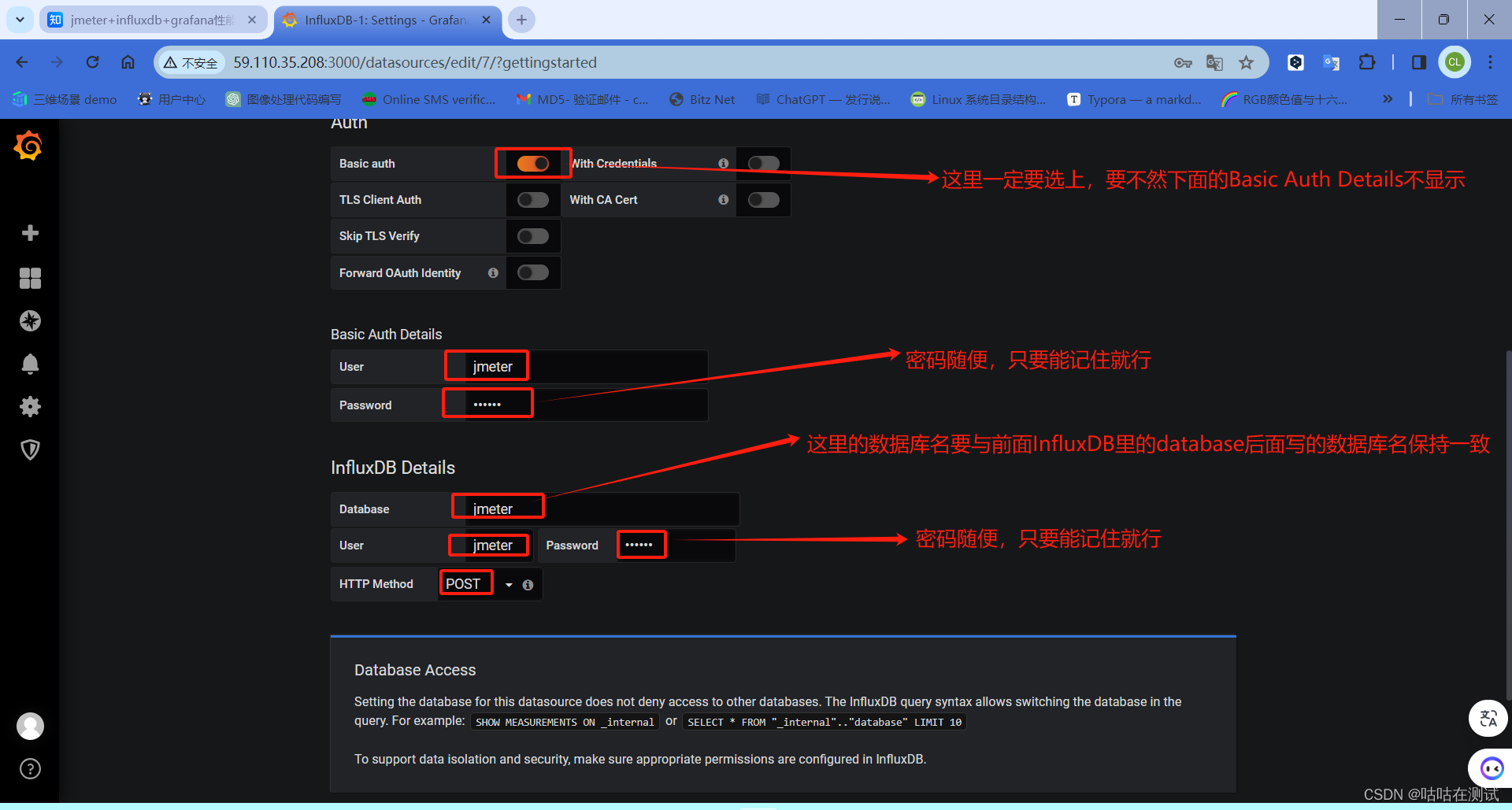

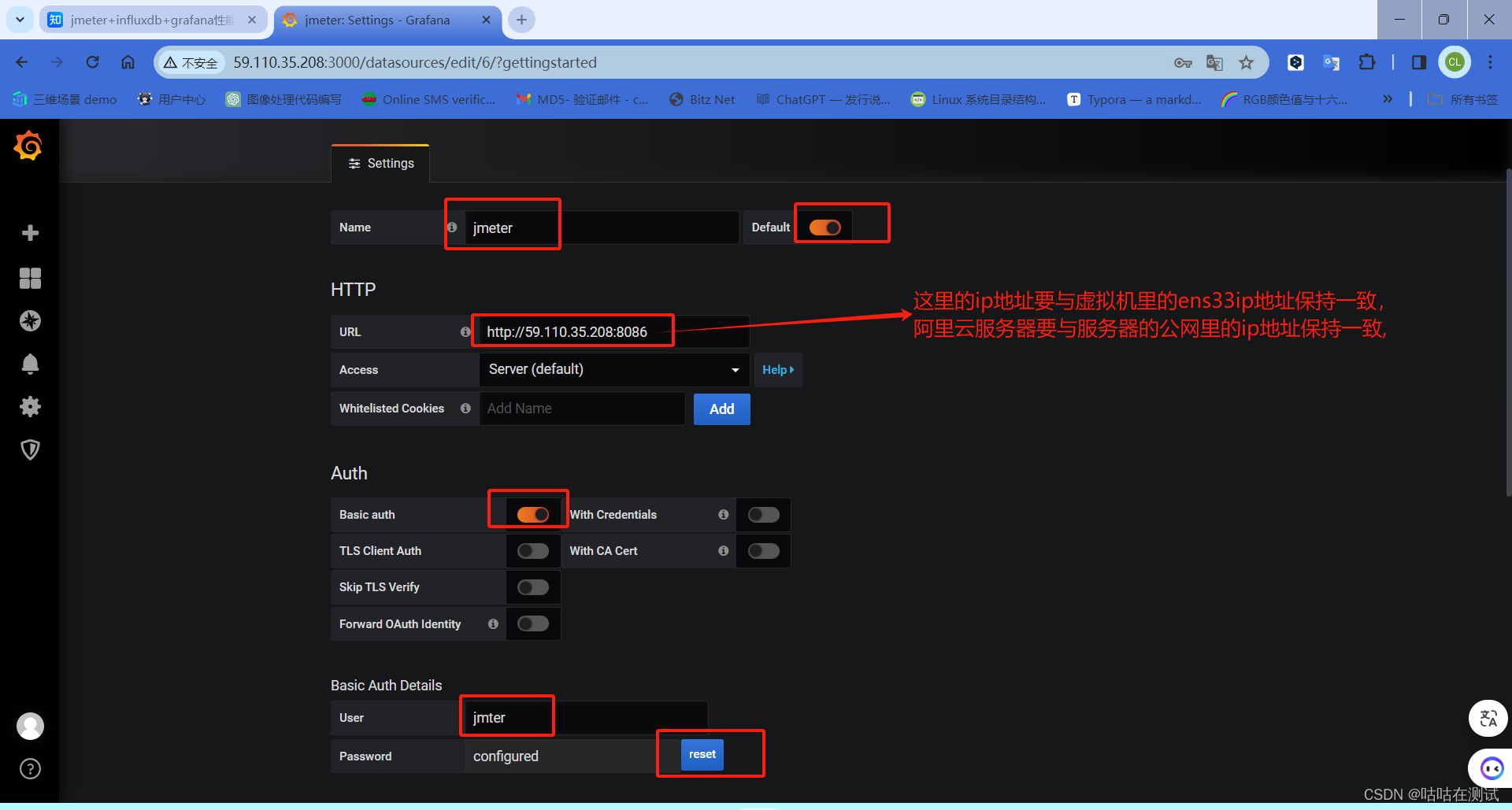

4> 配置参数如下:(注：这里的InfluxDB和Grafana在一个虚拟机里或在一个服务器里)：

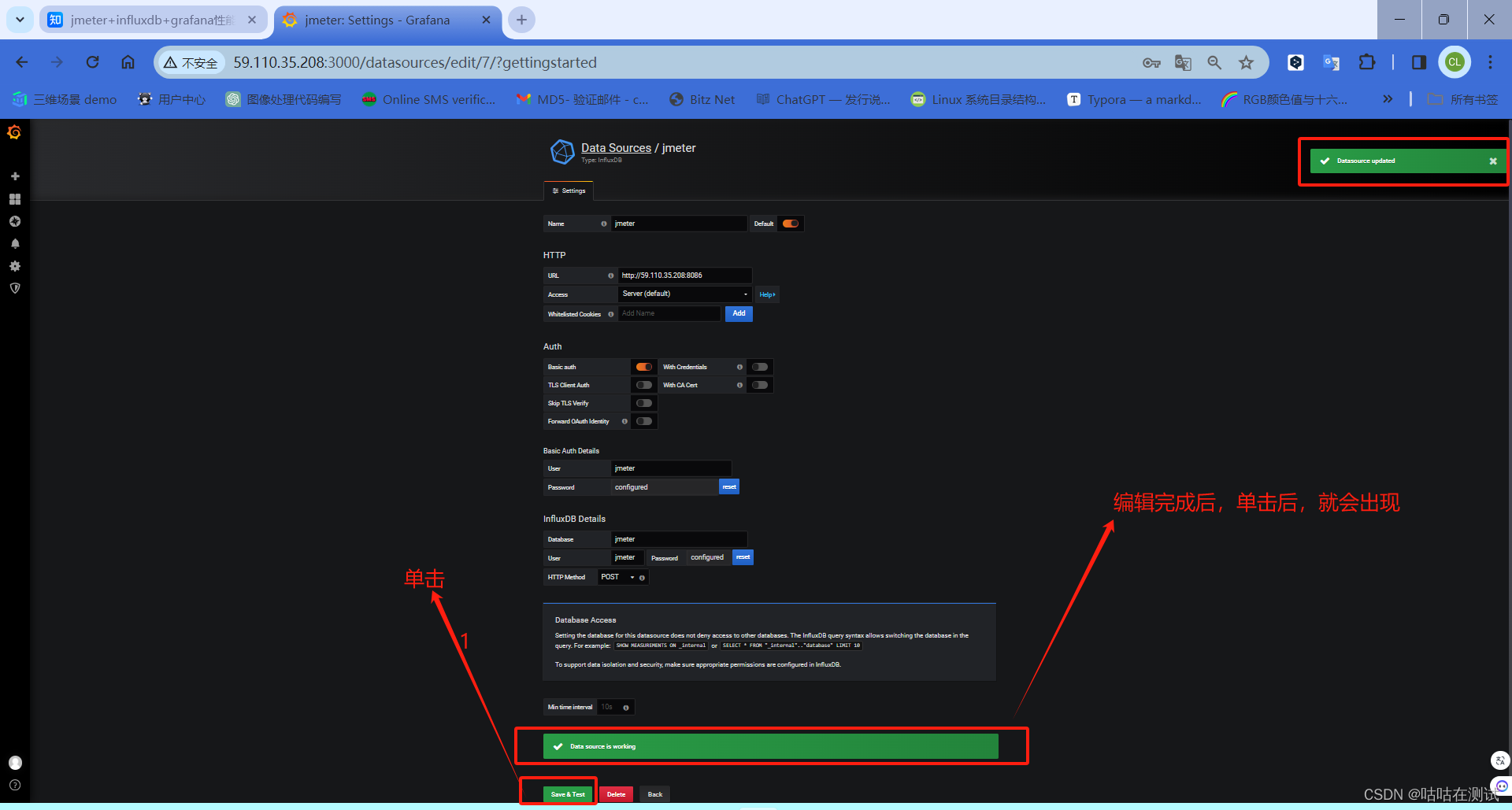

到此,数据源的配置工作就完成了;

3、下载官网的看板模板：

1> grafana官方提供了看板模板库，非常精致，我们可以直接下载使用。

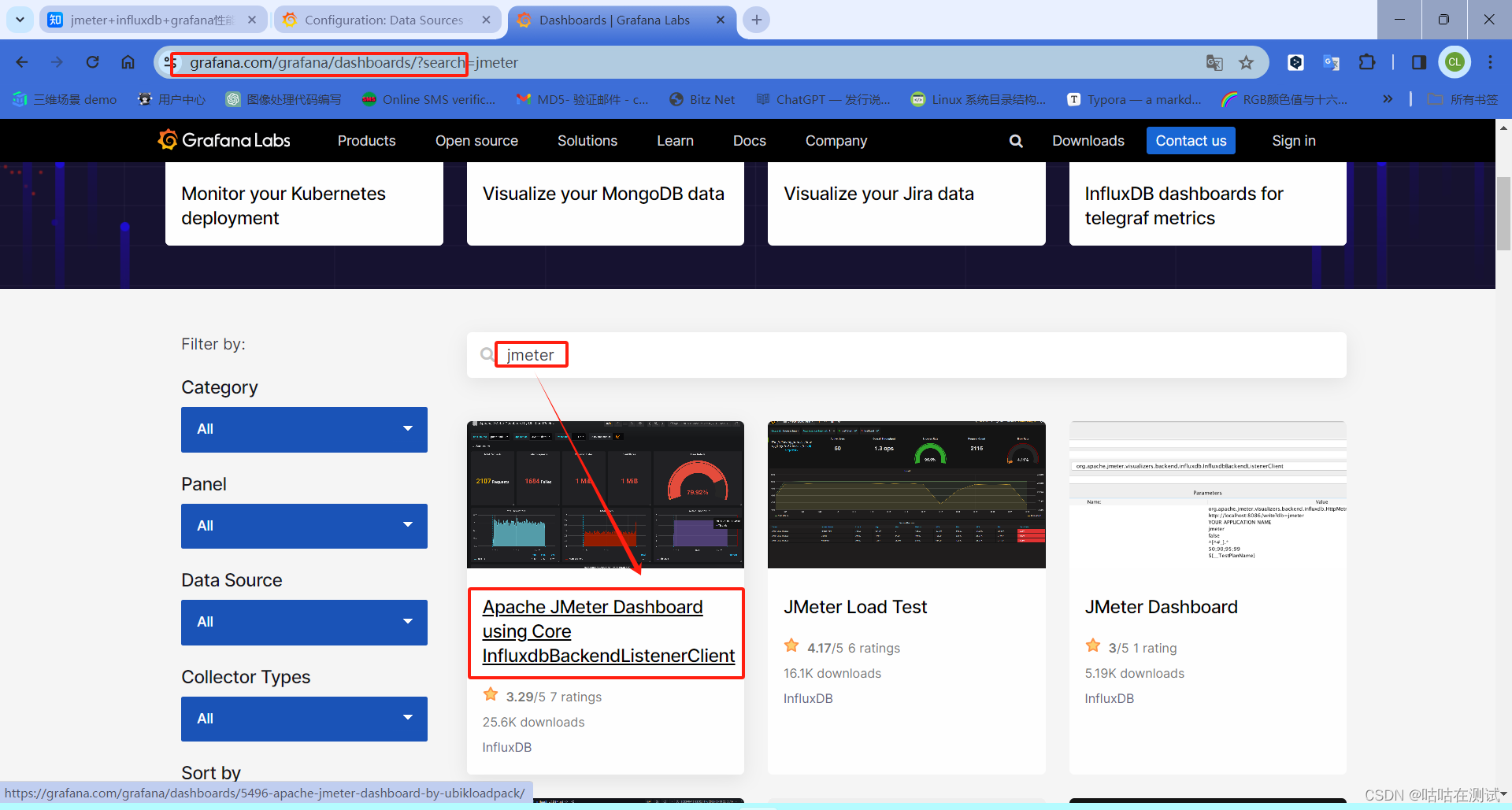

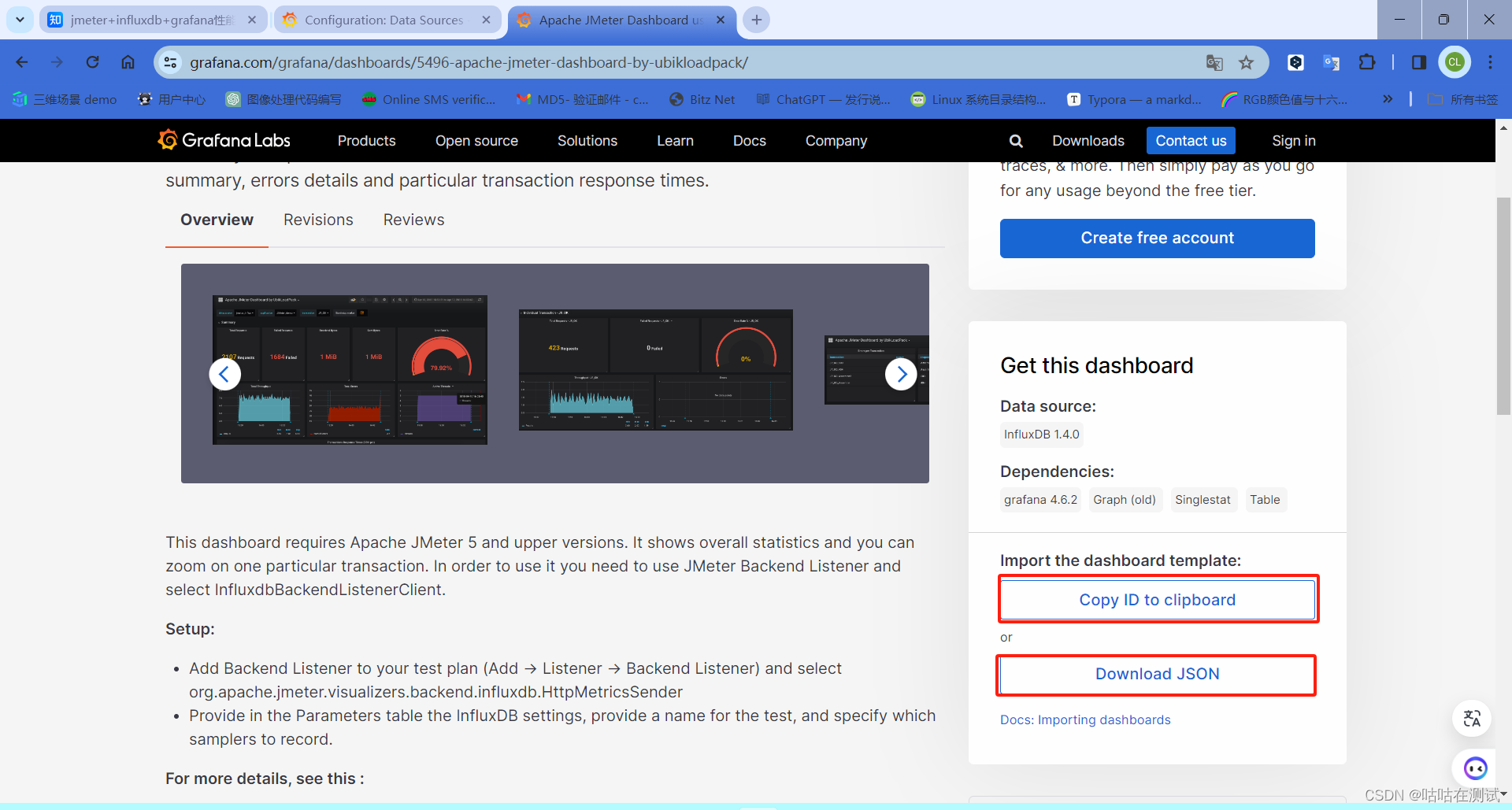

2>官方模板库： https://grafana.com/dashboards

点击进入，下载模板对应的json文件到本地(建议)或者直接复制该模板的id:

4、给Grafana导入模板：

​ 回到我们自己部署的Grafana网站，导入上文下载的模板：

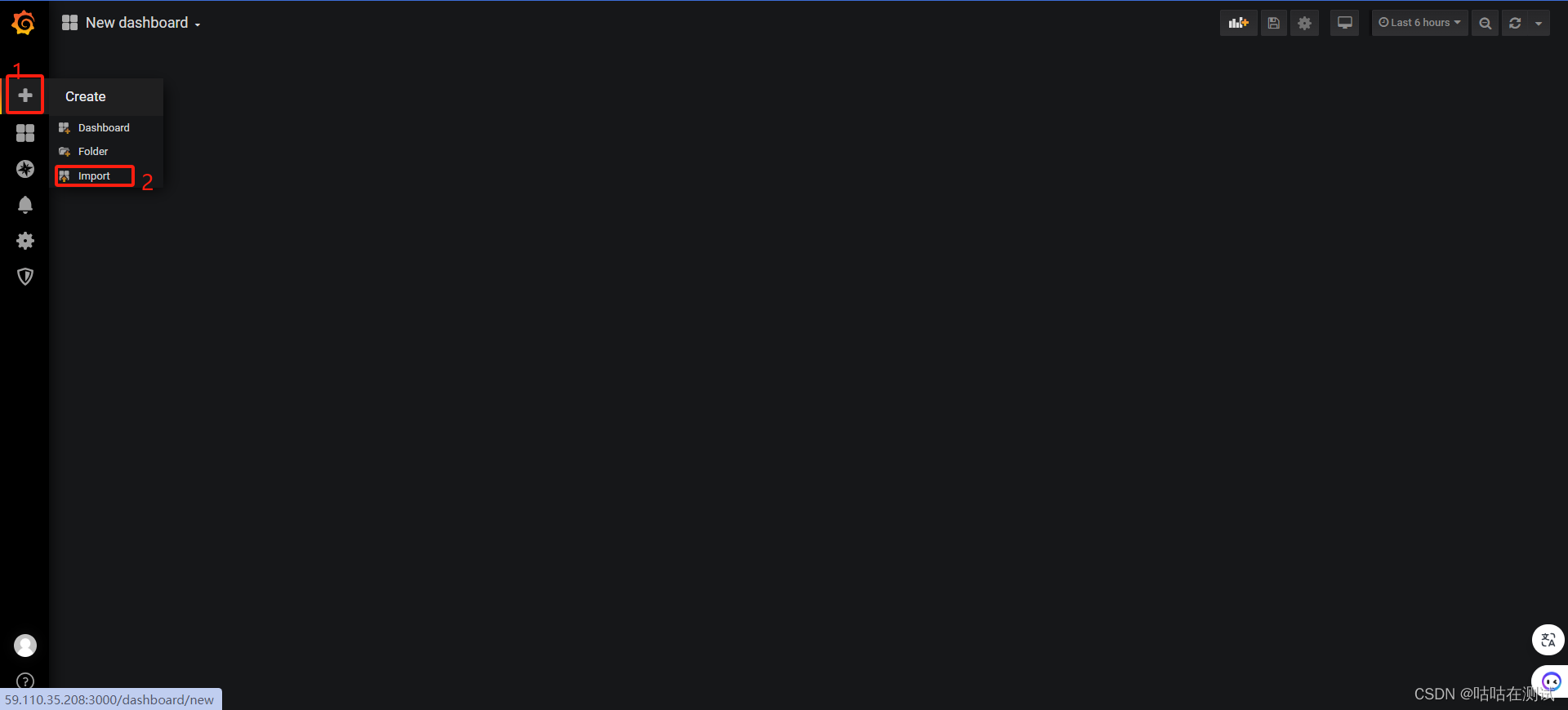

​ 先将鼠标悬浮在下图中加号标识上，再向右拖动鼠标放在2的位置上并点击一下，就来到了下面第二张图

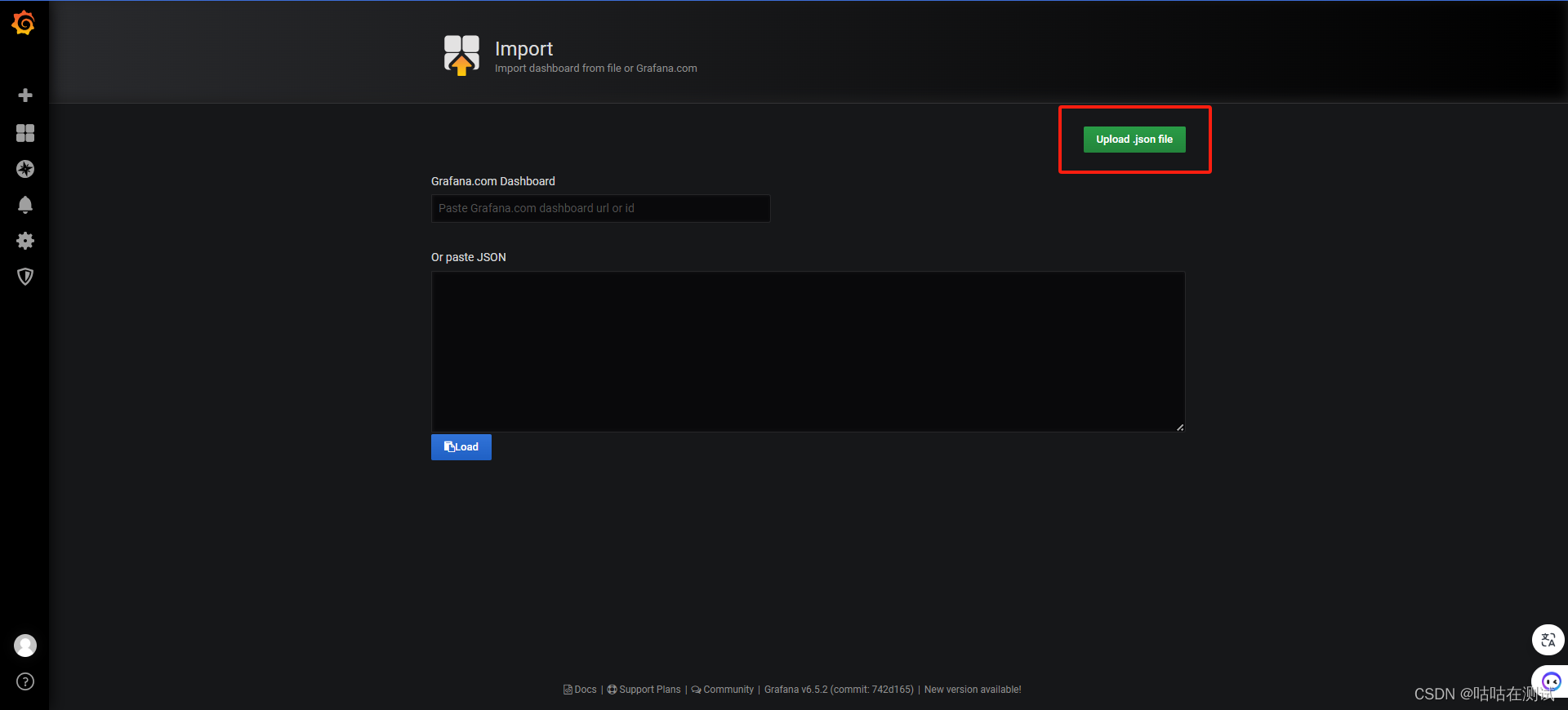

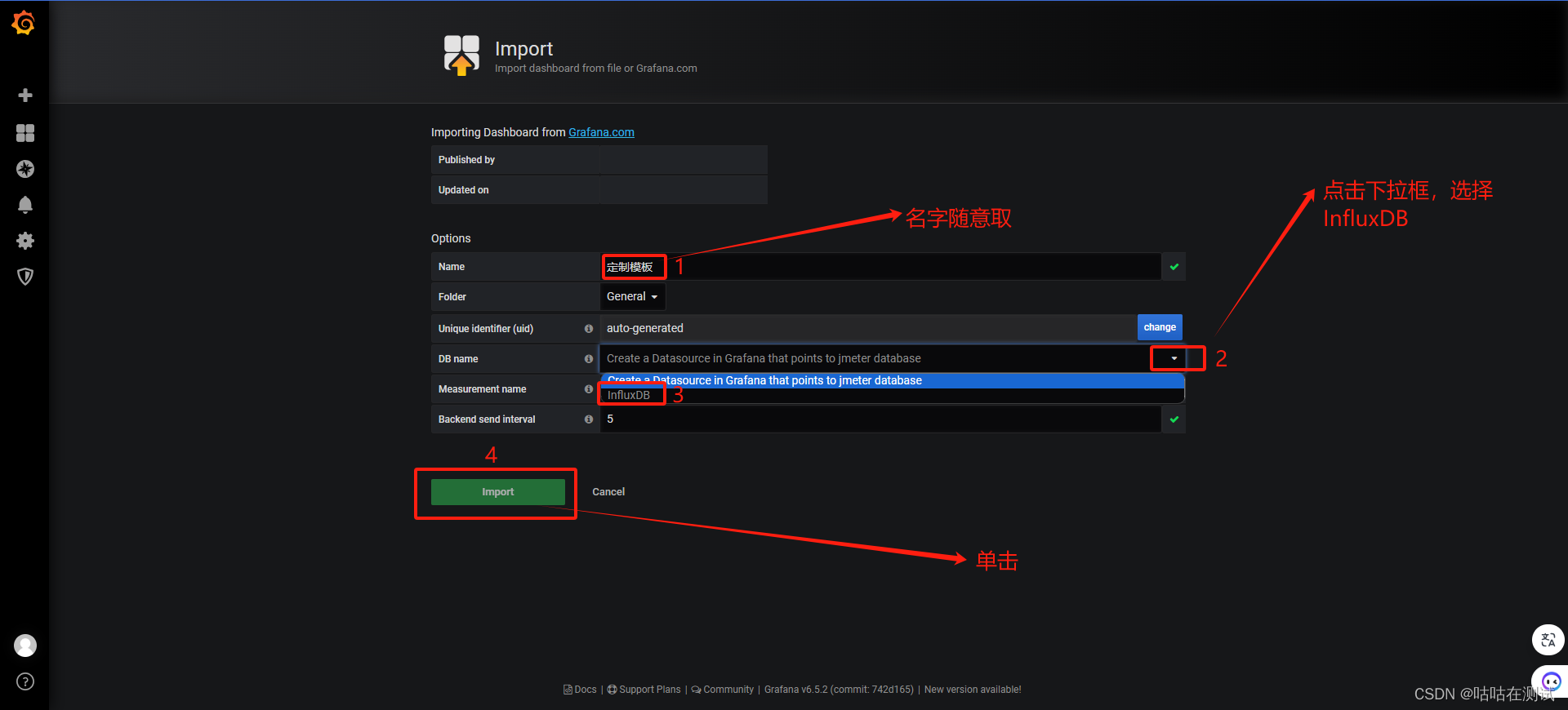

点击上图中圈起来的标识，然后找到刚才下载的一个json文件，选中，然后点击打开，就来到了下面这个页面：

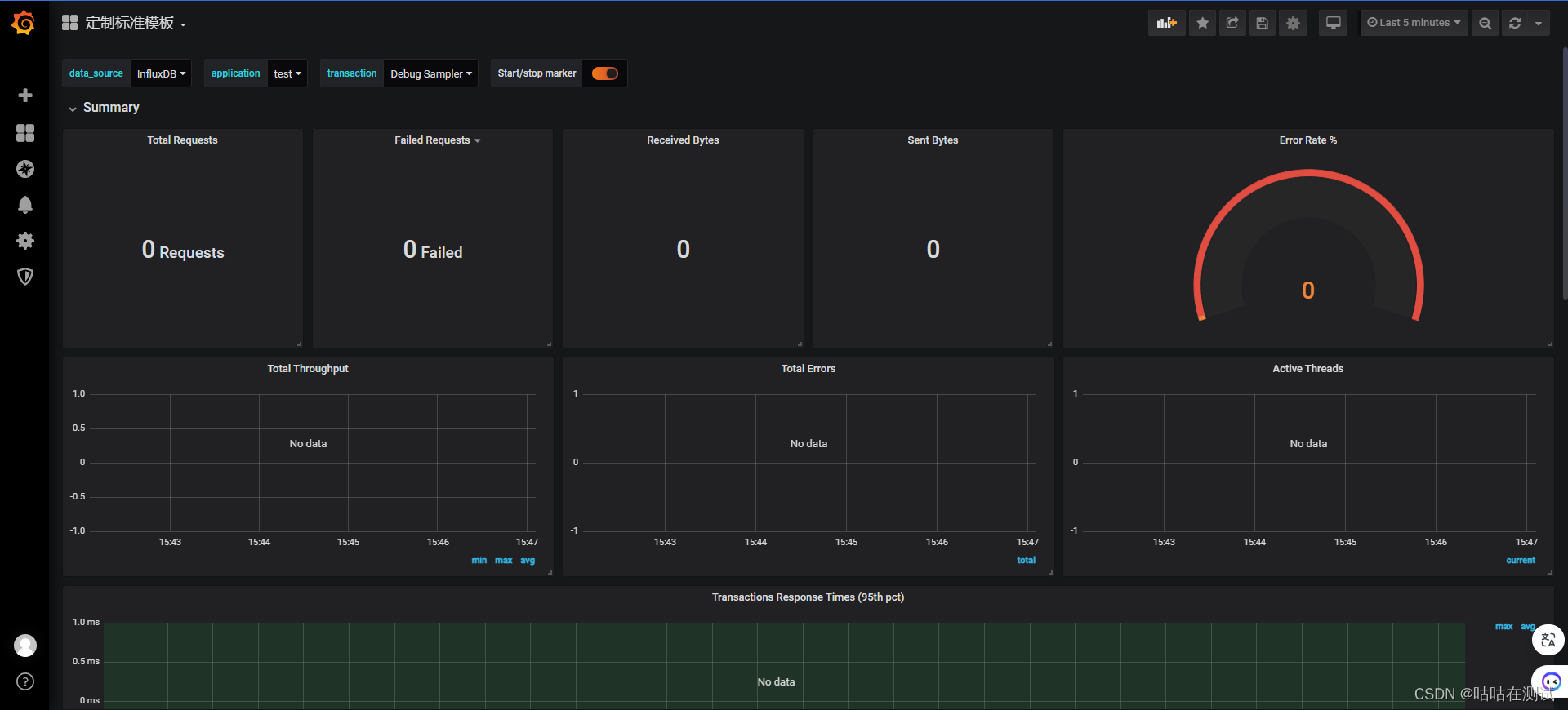

看板就可以从数据库读数据进行展示;

5、在这里准备Jmeter压测脚本

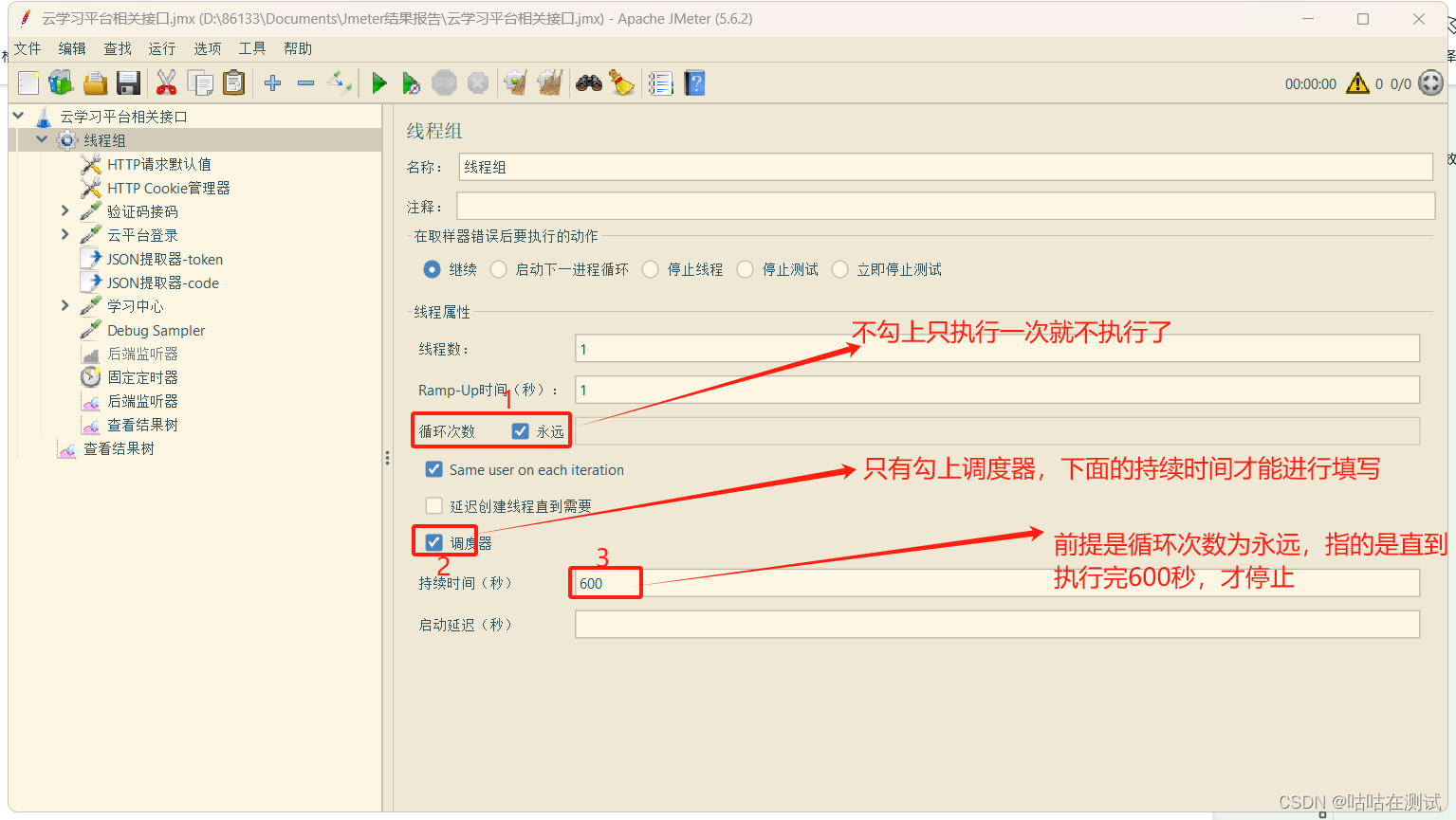

调试一组压测脚本，并设置脚本运行时间持续600s;

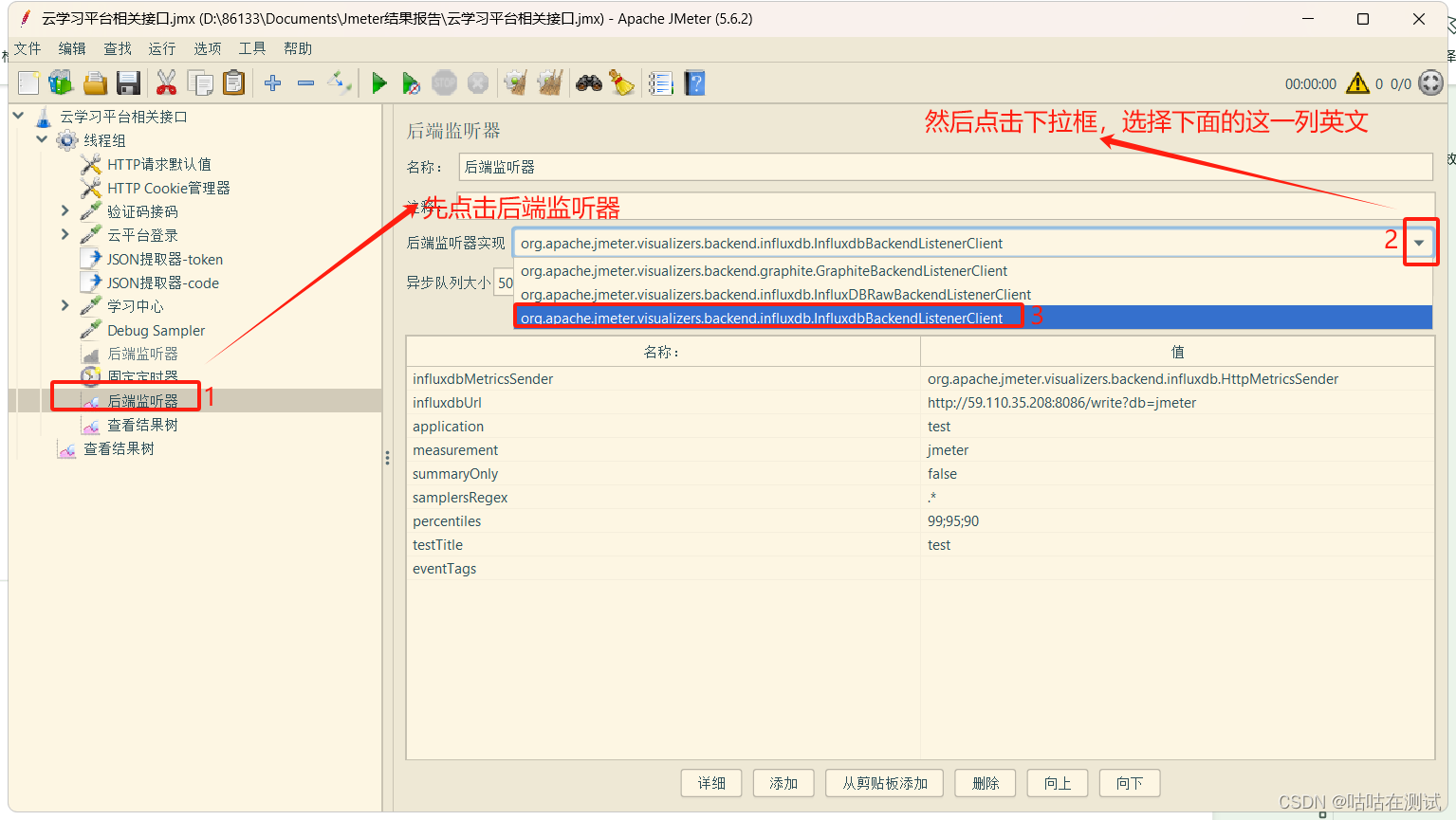

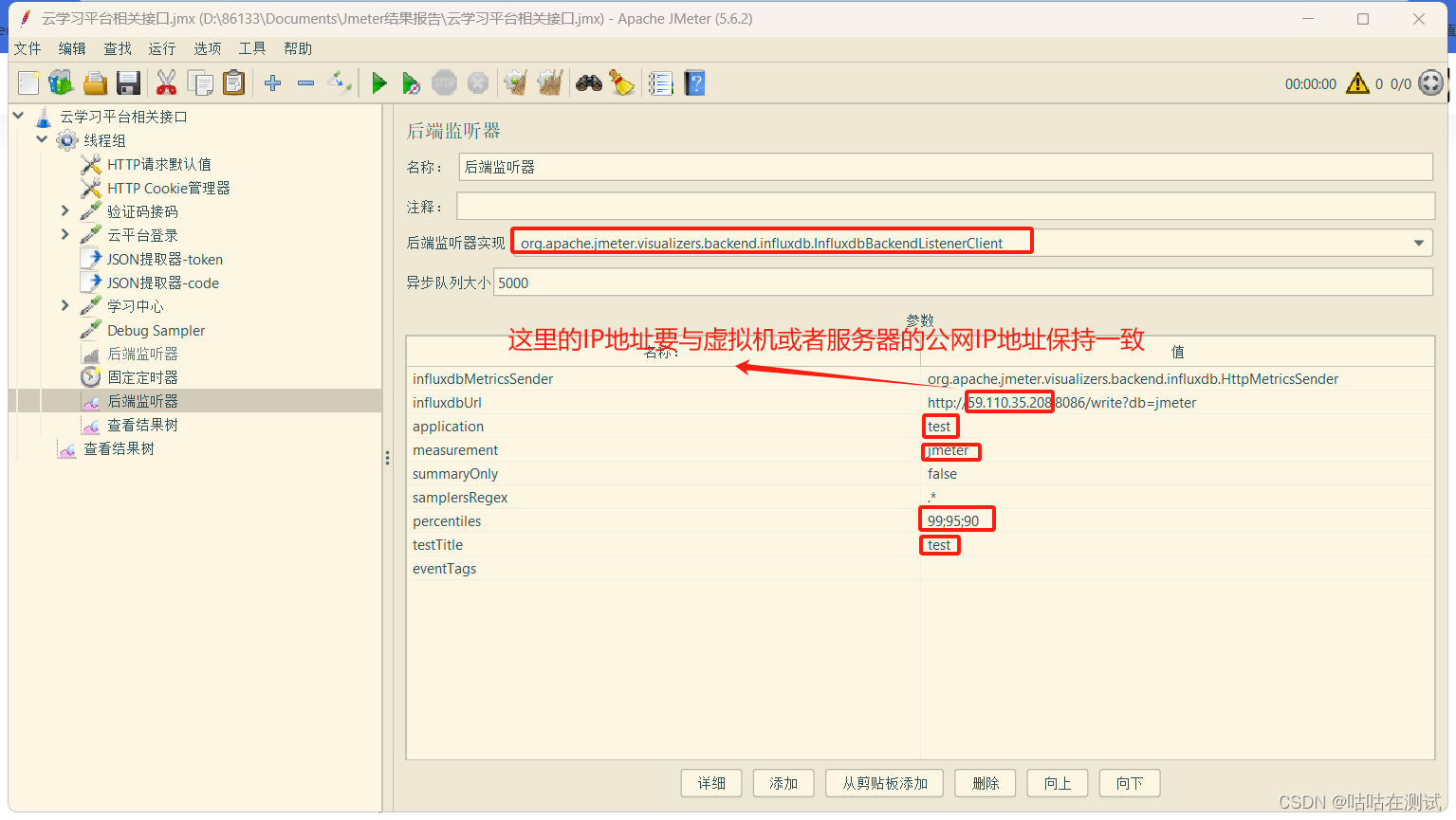

1> 设置后台监听器：

​ org.apache.jmeter.visualizers.backend.influxdb.lnfluxdbBackendListenerClient

​ 注：后端监听器的添加：

​ 先添加线程组：

​ 新建一个plan–>点击右键–>悬浮(鼠标放在)添加上–悬浮在线程用户上–>点击线程组就可以了;

​ 点击右键—>悬浮在添加上—>悬浮在监视器上—>点击后台监听器—>这样就添加好了;

首先来看看每个配置项的含义

influxdbUrl：安装influxdb的路径；格式为：http://主机地址:8086/write?db=数据库名，这个数据库名字在数据源配置设置的jmeter

application：应用名称；在 events 表中对应的字段是 application

measurement：表名；数据存储到哪个表，默认是jmeter，不用改即可

summaryOnly：false，当你线程组有多个请求又想知道每个请求的结果数据时，最好填false

samplersRegex：.*

percentiles：90;95;99，支持的百分比事务响应时间指标

6、现在将准备好的环境和数据进行Jmeter压测：

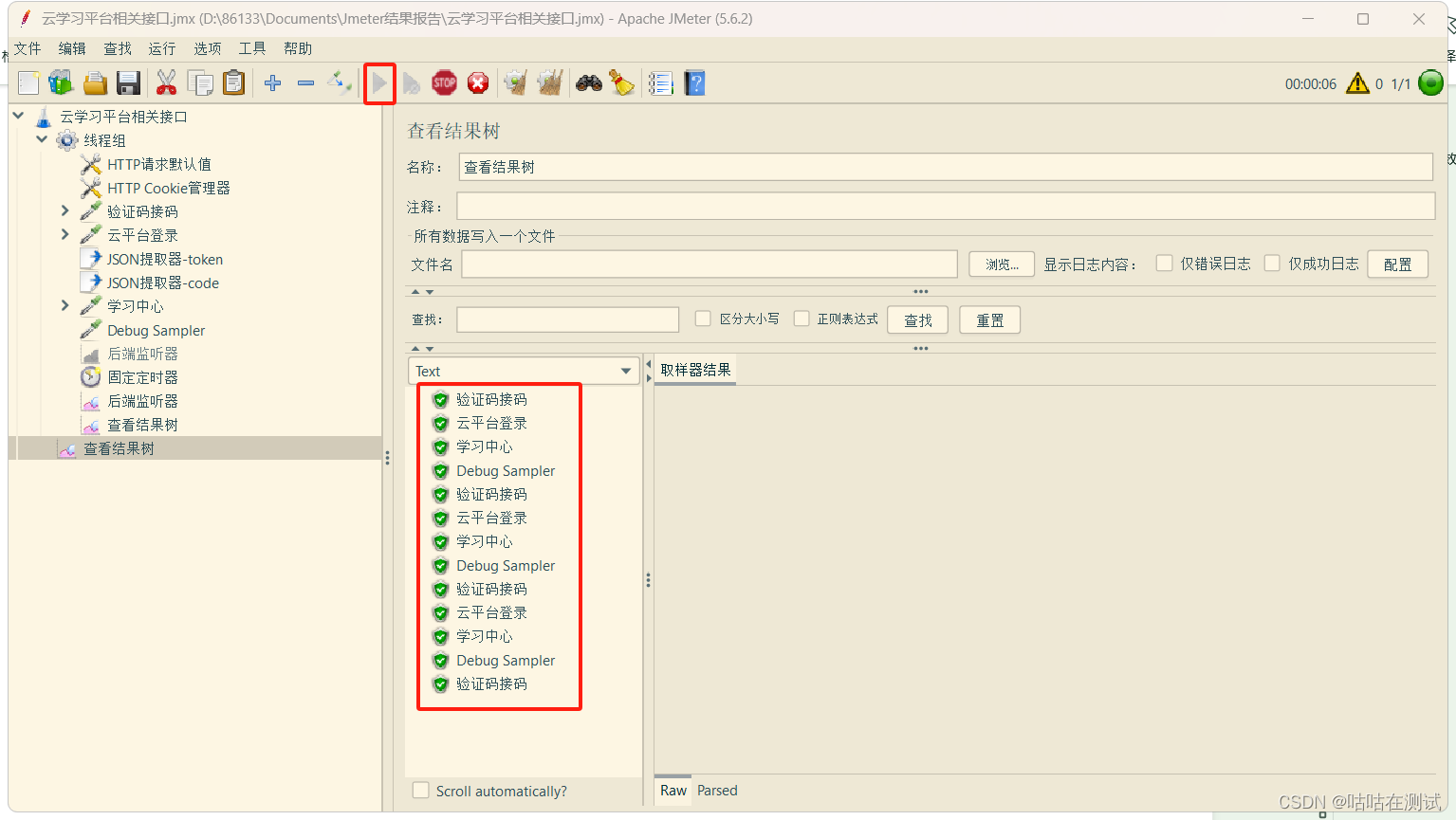

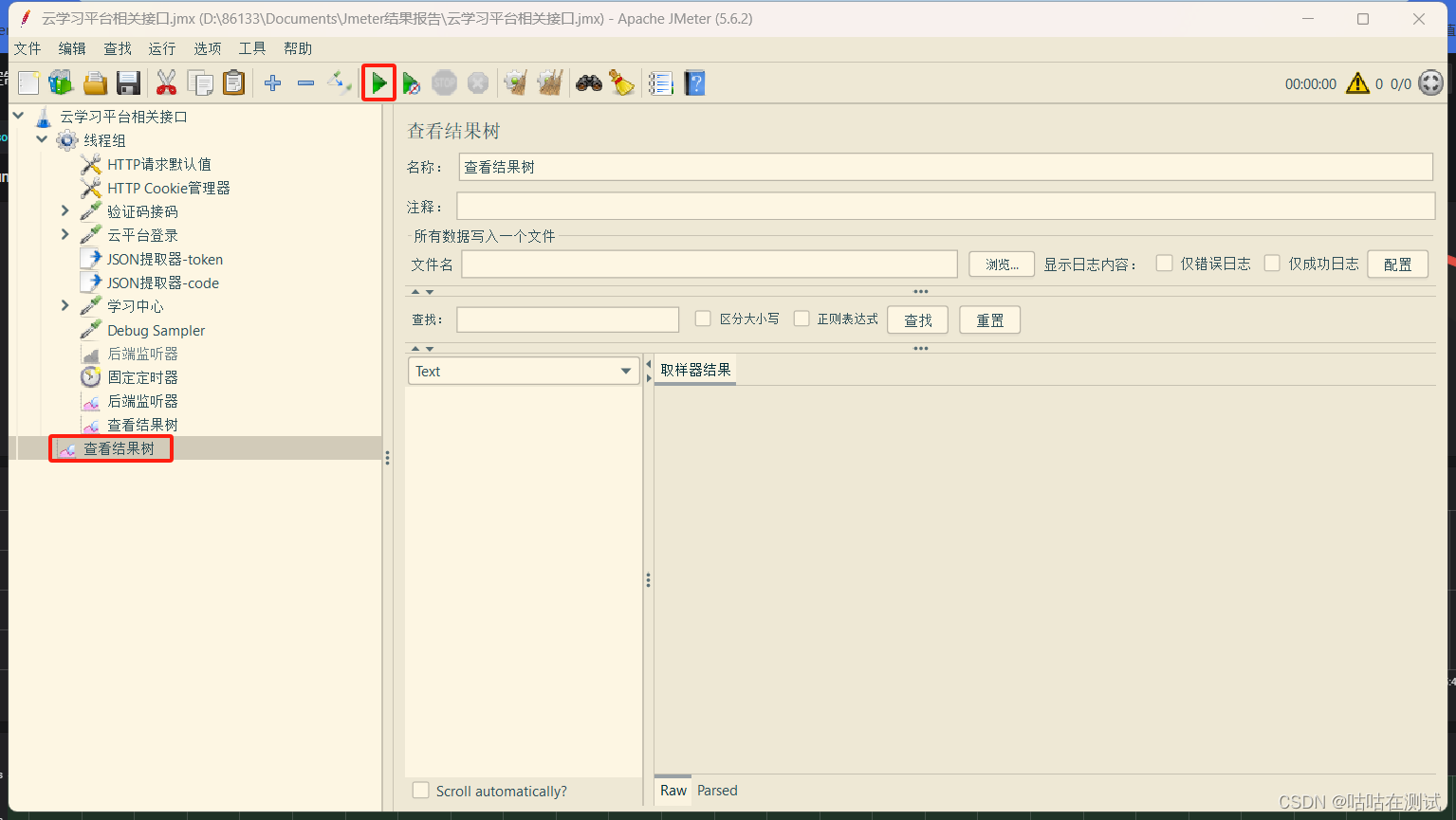

首先将准备好的数据进行运行：(点击查看结果树，再点击下图中的上面的方框里面的标识)

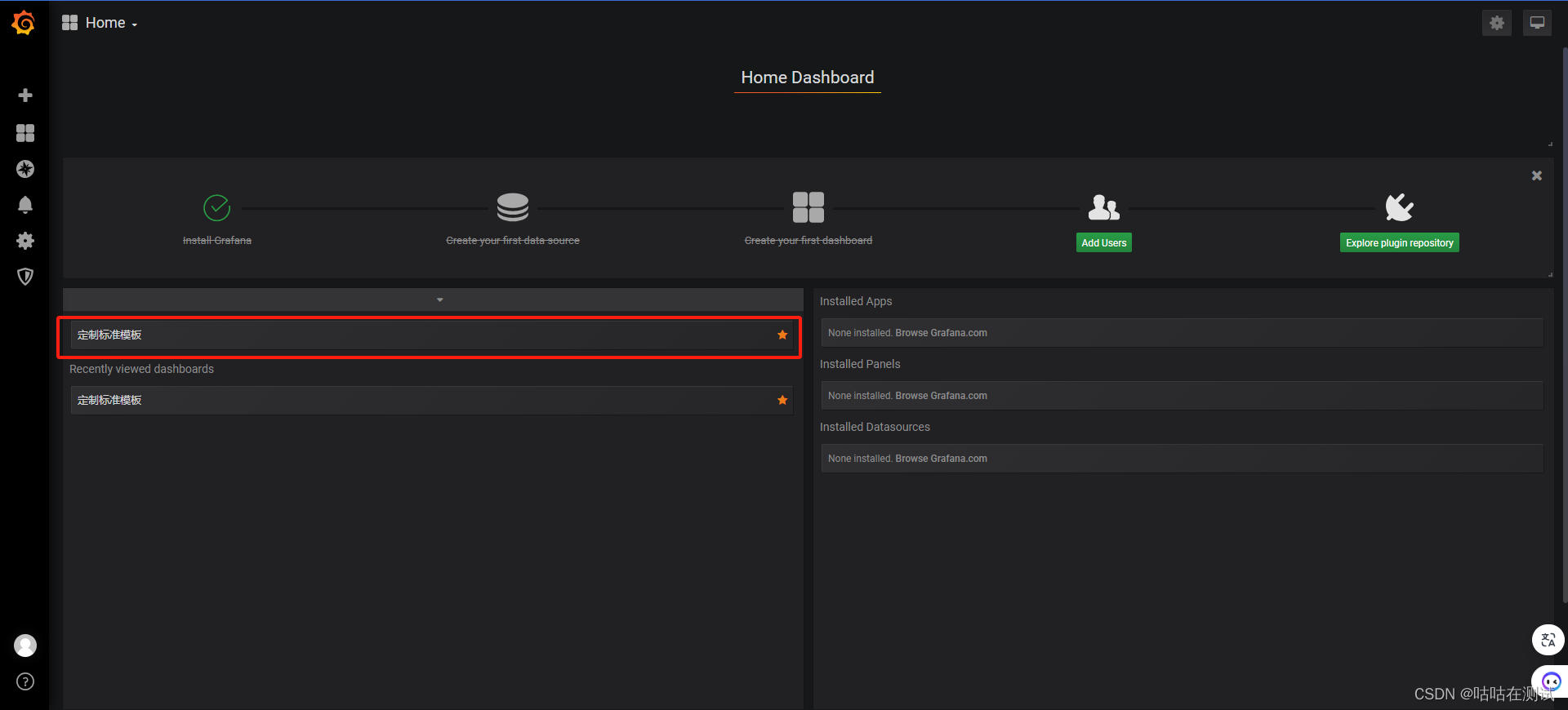

在Grafana首页中点击先前创建的：

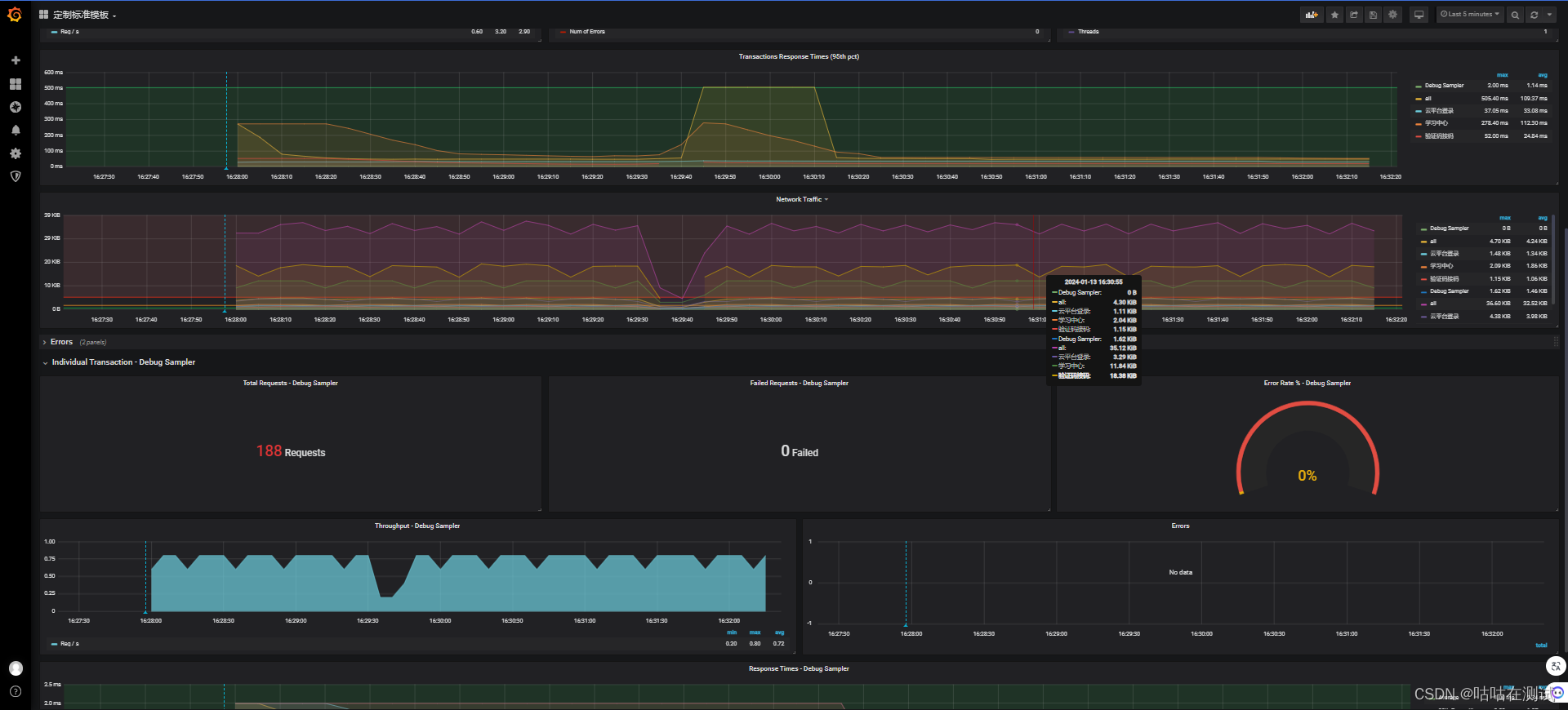

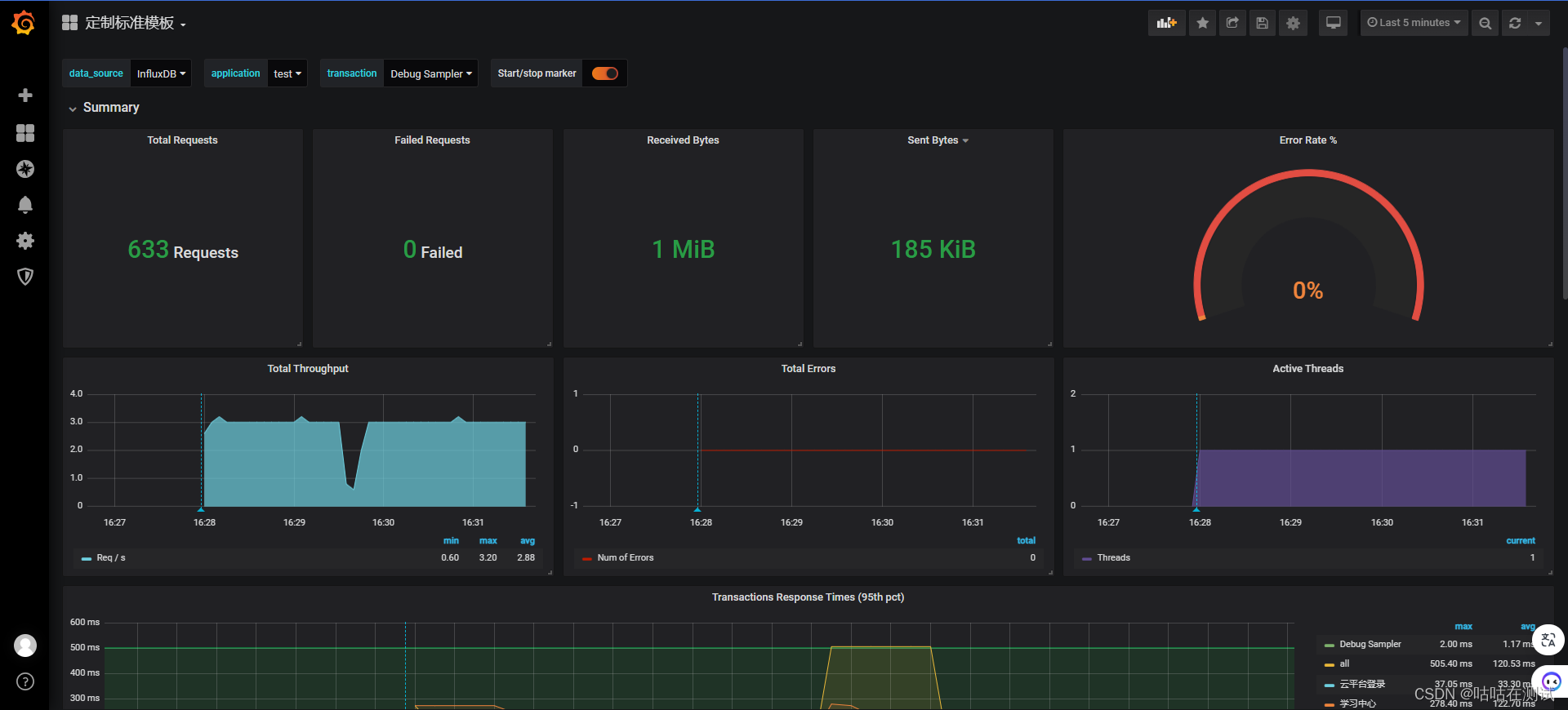

这时候再,查看看板中监控到的Jmeter压测的数据:

最后，到这里Jmeter+Influxdb+grafana性能接口测试监控平台就算搭建好了；
