HCIA的OSPF配置

OSPF

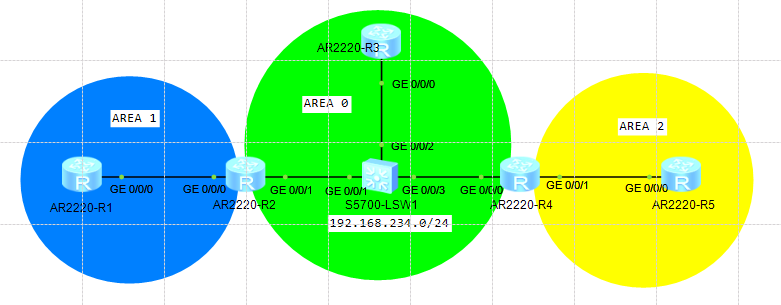

1.如图所示，配置设备名称和IP地址。

每台设备都有环回口Loopback0，设备Ra的地址为a.a.a.a/32
如R1就有Lo0：1.1.1.1/32
互联地址规则：
设备Ra与设备Rb：192.168.ab.a/24和192.168.ab.b/24（a如R1与R2互联地址为192.168.12.1/24和192.168.12.2/24,以此类推。
图中有标注的，以标注为准。

sys
sys Rx
int l0
ip add x.x.x.x 32
int g0/0/0
ip add 192.168.xx.x 24
int g0/0/1
ip add 192.168.xx.x 24

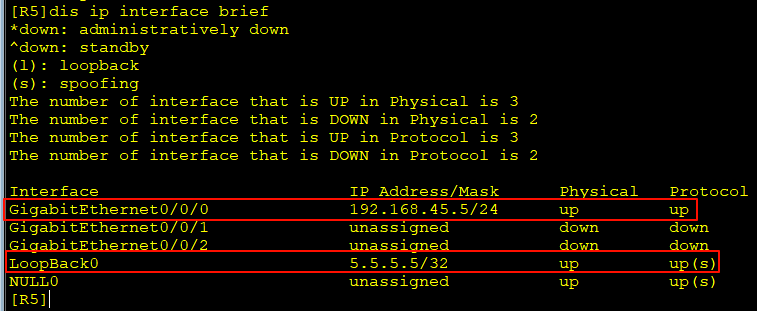

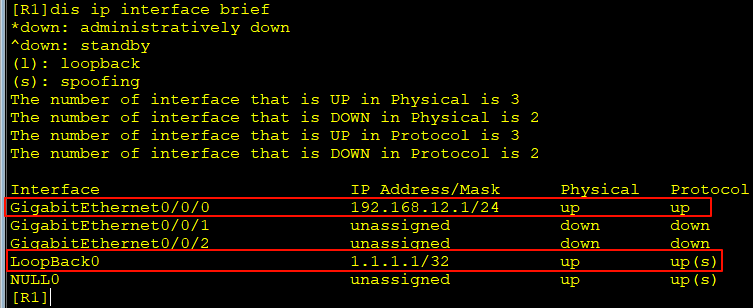

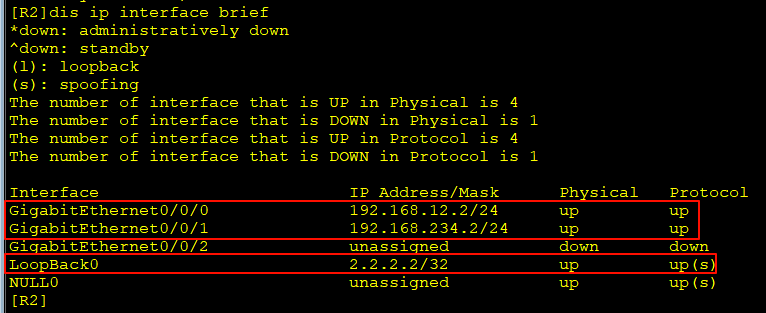

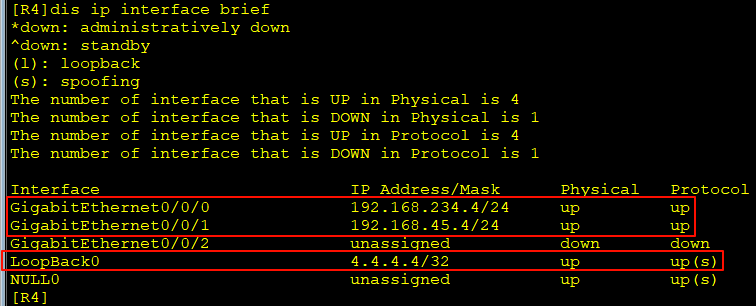

R1-R5的IP配置如下图所示：

2.在所有路由器上运行OSPF，满足以下需求：

1）OSPF进程号为1，RID手动设置为Lo0地址。
2）如图所示划分OSPF区域，network命令使用接口配置掩码的反掩码。
ABR的环回口宣告到区域0中。

R1
[R1] ospf 1 router-id 1.1.1.1
[R1-ospf-1] area 1
[R1-ospf-1-area-0.0.0.1] network 192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.1] network 1.1.1.1 0.0.0.0
R2
[R2] ospf 1 router-id 2.2.2.2
[R2-ospf-1] area 1
[R2-ospf-1-area-0.0.0.1] network 192.168.12.0 0.0.0.255
[R2-ospf-1] area 0
[R2-ospf-1-area-0.0.0.0] network 192.168.234.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0
R3
[R3] ospf 1 router-id 3.3.3.3
[R3-ospf-1] area 0
[R3-ospf-1-area-0.0.0.0] network 192.168.234.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0
R4
[R4] ospf 1 router-id 4.4.4.4
[R4-ospf-1] area 2
[R4-ospf-1-area-0.0.0.1] network 192.168.45.0 0.0.0.255
[R4-ospf-1] area 0
[R4-ospf-1-area-0.0.0.0] network 192.168.234.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0] network 4.4.4.4 0.0.0.0
R5
[R5] ospf 1 router-id 5.5.5.5
[R5-ospf-1] area 2
[R5-ospf-1-area-0.0.0.2] network 192.168.45.0 0.0.0.255
[R5-ospf-1-area-0.0.0.2] network 5.5.5.5 0.0.0.0

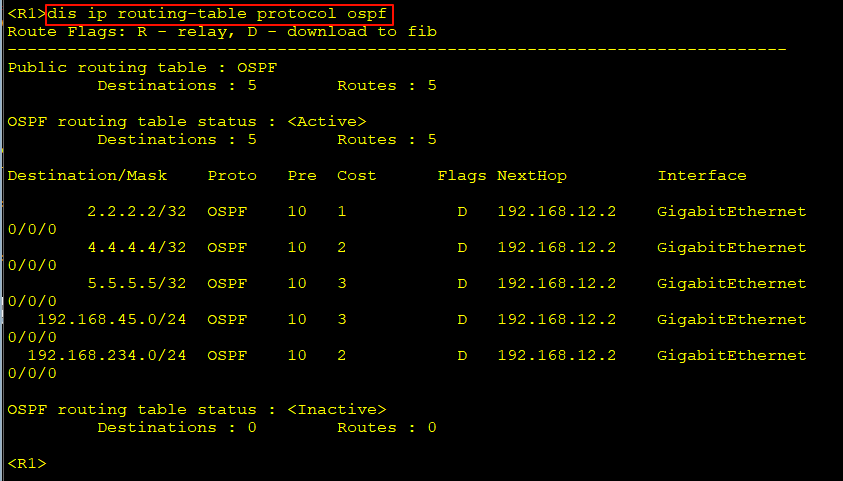

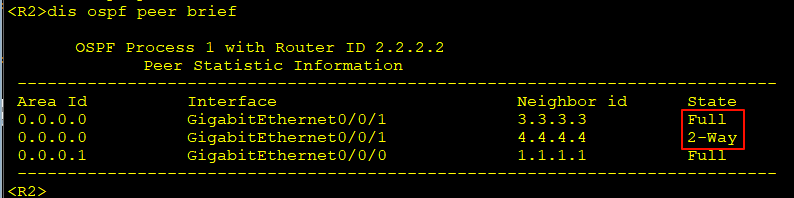

3）在R2 R3 R4的邻居关系中，设置R3为DR，并且R2与R4保持2way状态。

R2
[R2] interface g0/0/1
[R2-GigabitEthernet0/0/1] ospf dr-priority 0
R4
[R4] interface g0/0/0
[R4-GigabitEthernet0/0/0] ospf dr-priority 0

3.交换机LSW1无需配置。
