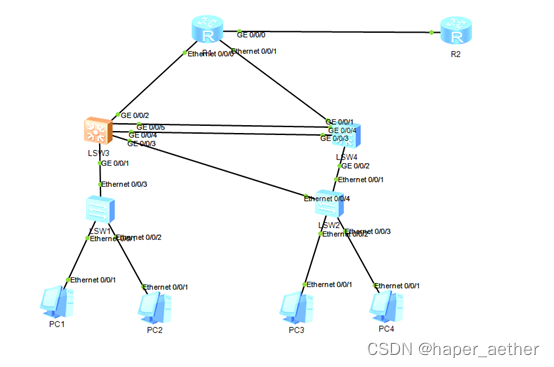

拓扑图
在这里插入图片描述

规划
设备名 Ip地址网关 Vlan
Pc1 192.168.1.1 192.168.1.254 10
Pc2 192.168.1.2 192.168.1.254 10
Pc3 192.168.2.1 192.168.2.254 20
Pc4 192.168.2.2 192.168.2.254 20

连通性
第一步交换机配置vlan
第一步创建vlan
Vlan 10
Vlan 20
面对pc端为access链路面对路由器为trunk链路
进入端口设链路
Port lint-type access/trunk
设置相关默认vlan（access）
port default vlan
设置相关默认vlan（trunk）
port trunk allow-pass vlan all
第二步三层交换机配置vlan
1 创建vlan
2进入vlan配置ip地址添加对应交换机
[Huawei]interface Vlanif 20
[Huawei-Vlanif20]ip address 192.168.2.254 24
[Huawei-Vlanif20]description LSW2
3进入端口模式修改为trunk链路
Port lint-type access/trunk
设置相关允许通过vlan
port trunk allow-pass vlan all
至从可以实现通讯
优化
