本文介绍了一种基于遗传算法解决柔性作业车间调度问题的方法。通过双向量编码(ms和os)表示调度计划，并详细阐述了解码过程、选择策略、交叉变异操作等遗传算法的关键步骤。

文章目录

1.编码
2.选择
3.交叉和变异
4.完整源码
5.实现效果和可视化
参考文献

本文是对论文[1]的复现。

由于遗传算法的资料网上已经有很多描述，这里就不进行赘述。本文主要说明几个关键过程。

1.编码

由于FJSP问题具有两个决策过程（机器选择和工序排序），所以使用双向量编码。其中ms编码用来描述机器选择的过程，os编码用来描述工序排序的过程。
假如有三个作业0，1，2，每个作业都有两个工序0，1。则所有工序为 ${O_{0,0},O_{0,1},O_{1,0},O_{1,1},O_{2,0},O_{2,1}\}$ 。这些工序可选择的机器均为编号为0，1，2的机器。
ms编码用一个列表表示。比如 ${0,2,1,0,2,1\}$ ，该列表中的每个元素分别为 ${O_{0,0},O_{0,1},O_{1,0},O_{1,1},O_{2,0},O_{2,1}\}$ 所选择的机器。比如索引为2的位置元素是1，表示工序 $O_{1,0}$ 选择了机器1。
os编码也用一个列表表示，由一组工件的作业编号组成，编号出现的次数对应了该作业在当前位置应该被加工的工序。比如 ${2,1,0,0,2,1\}$ 表示加工顺序为 ${O_{2,0},O_{1,0},O_{0,0},O_{0,1},O_{2,1},O_{1,1}\}$ 。

ms编码和os编码共同描述了一个完整的调度计划。可以通过对这两个编码进行解码得到一个调度安排。以下是本文的遗传算法的解码过程的代码：

	/**
     * 用于将一个个体的编码变成一个调度计划
     */
    public ScheduleResult getScheduleResult(int[] msCode, int[] osCode, DataManager dataManager){
        //对每个工序出现的次数进行计数
        int[] operationOrderCount=new int[dataManager.getJobNum()];
        //机器
        ArrayList<Machine> machines=new ArrayList<>(dataManager.getMachineNum());
        for (int i = 0; i < dataManager.getMachineNum(); i++) {
            machines.add(new Machine(i,new ArrayList<>()));
        }
        //作业
        ArrayList<Job> jobs=new ArrayList<>(dataManager.getJobNum());
        for (int i = 0; i < dataManager.getJobNum(); i++) {
            jobs.add(new Job(i,new ArrayList<>()));
        }
        for (int jobNumber : osCode) {
            //获得工序编号
            String operationCode = jobNumber + "-" + operationOrderCount[jobNumber];
            //该工序选择的机器的编号
            int csCodeIndex = dataManager.getOperationCodeAndIndexMap().get(operationCode);
            int machineNumber = msCode[csCodeIndex];
            //该工序在机器上的处理时间
            int processTime = dataManager.getOperationProcessTimeMap().get(operationCode + "-" + machineNumber);

            Machine machine = machines.get(machineNumber);
            Job job = jobs.get(jobNumber);
            //判断作业紧前工序和机器紧前工序的完工时间哪个最晚
            int latestCompleteTime = Math.max(machine.getCompleteTime(), job.getCompleteTime());
			//封装一个工序
            Operation operation = new Operation(jobNumber, operationOrderCount[jobNumber], operationCode,
                    latestCompleteTime, latestCompleteTime + processTime,machineNumber,processTime);
			//更新机器序列和机器的最大完工时间
            machine.getOperations().add(operation);
            machine.setCompleteTime(operation.getCompleteTime());
            //更新作业序列和作业的最大完工时间
            job.getOperations().add(operation);
            job.setCompleteTime(operation.getCompleteTime());
			//作业工序次数计数
            operationOrderCount[jobNumber]++;
        }
        //获得该调度计划的最大完工时间（makespan）
        int makespan=machines.stream().max(Comparator.comparing(Machine::getCompleteTime)).orElseThrow().getCompleteTime();
        return new ScheduleResult(machines,jobs,makespan);
    }

2.选择

采用精英选择和锦标赛选择。首先使用精英选择策略选出一定数量的个体，再用锦标赛选择补足选择余额。

3.交叉和变异

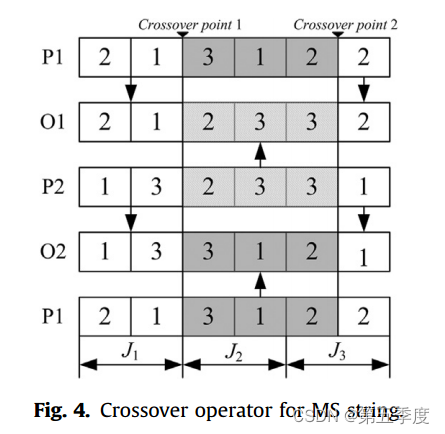

ms编码的交叉很简单，采用两点交叉操作，即每次随机产生两个交叉点，将父代个体编码中不同片段的元素依次分配给子代个体，产生两个包含了父代信息的新个体。由于工序在 ms 编码中对应的位置保持不变，两点交叉得到的结果一定是可行的。
在这里插入图片描述

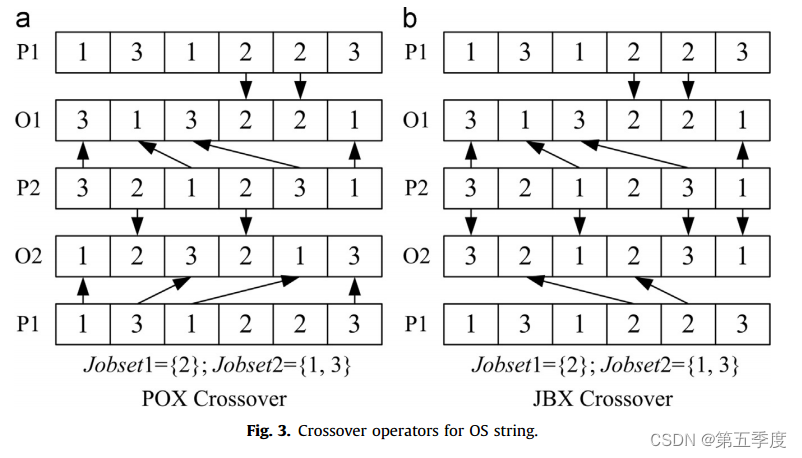

主要有两种交叉算子，POX和JOX。将两个父代分别称为P1和P2，两个子代分别称为实现过程分别如下：

POX：

作业集合 $J=\{J_1,...,J_n\}$ 随机分为Jobset1和Jobset2。
P1属于Jobset1的所有元素移除，添加到O1的对应位置，P2属于Jobset1的所有元素移除，添加到O2的对应位置。
P2剩余位置的元素依次添加到O1还未被添加的位置，P1剩余位置的元素依次添加到O2还未被添加的位置。

JBX：

作业集合 $J=\{J_1,...,J_n\}$ 随机分为Jobset1和Jobset2。
P1中属于Jobset1的任何元素都被添加到O1中的相同位置，并在P1中删除；P2中任何属于Jobset2的元素都被添加到O2中的相同位置，并在P2中删除。
P2中剩余的元素被附加到O1序列中剩余的空位置；P1中剩余的元素被附加到O2序列中剩余的空位置。

在这里插入图片描述

	/**
	 * ms编码交叉
	 */
	public void msx(int operationNum,int[] p1msCode,int[] p2msCode,int[] o1msCode,int[] o2msCode){
		        int random1 = random.nextInt(operationNum - 1);
        int random2 = random.nextInt(operationNum - random1) + random1;
        for (int i = 0; i < operationNum; i++) {
            //ms交叉
            if (random1 <= i && i < random2) {
                //第二段，p1给o2，p2给o1
                o1msCode[i] = p2msCode[i];
                o2msCode[i] = p1msCode[i];
            } else {
                //第一段或第三段，p1给o1，p2给o2
                o1msCode[i] = p1msCode[i];
                o2msCode[i] = p2msCode[i];
            }
        }
	}

	/**
     * os编码交叉算子——POX
     */
    public void pox(int operationNum,int[] p1osCode,int[] p2osCode,int[] o1osCode,int[] o2osCode,
                     Set<Integer> jobPartOne,Set<Integer> jobPartTwo){

        //第一次遍历完成之后，o1、o2未被使用的位置
        ArrayList<Integer> o1osIndexNotUse = new ArrayList<>(), o2osIndexNotUse = new ArrayList<>();
        for (int i = 0; i < operationNum; i++) {
            //os部分交叉
            if (jobPartOne.contains(p1osCode[i])) {
                o1osCode[i] = p1osCode[i];
            } else {
                o1osIndexNotUse.add(i);
            }
            if (jobPartOne.contains(p2osCode[i])) {
                o2osCode[i] = p2osCode[i];
            } else {
                o2osIndexNotUse.add(i);
            }
        }
        //完成os的交叉
        int index2 = 0, index1 = 0;
        for (int i = 0; i < operationNum; i++) {
            if (jobPartTwo.contains(p1osCode[i])) {
                o2osCode[o2osIndexNotUse.get(index2)] = p1osCode[i];
                index2++;
            }
            if (jobPartTwo.contains(p2osCode[i])) {
                o1osCode[o1osIndexNotUse.get(index1)] = p2osCode[i];
                index1++;
            }
        }
    }

/**
     * os编码交叉算子——JBX
     */
    public void jbx(int operationNum,int[] p1osCode,int[] p2osCode,int[] o1osCode,int[] o2osCode,
                     Set<Integer> jobPartOne,Set<Integer> jobPartTwo){
        //第一次遍历完成之后，o1、o2未被使用的位置
        ArrayList<Integer> o1osIndexNotUse = new ArrayList<>(), o2osIndexNotUse = new ArrayList<>();
        for (int i = 0; i < operationNum; i++) {
            //os部分交叉
            if (jobPartOne.contains(p1osCode[i])) {
                o1osCode[i] = p1osCode[i];
            } else {
                o1osIndexNotUse.add(i);
            }
            if (jobPartTwo.contains(p2osCode[i])) {
                o2osCode[i] = p2osCode[i];
            } else {
                o2osIndexNotUse.add(i);
            }
        }
        //完成os的交叉
        int index2 = 0, index1 = 0;
        for (int i = 0; i < operationNum; i++) {
            if (jobPartOne.contains(p1osCode[i])) {
                o2osCode[o2osIndexNotUse.get(index2)] = p1osCode[i];
                index2++;
            }
            if (jobPartTwo.contains(p2osCode[i])) {
                o1osCode[o1osIndexNotUse.get(index1)] = p2osCode[i];
                index1++;
            }
        }
    }

4.完整源码

完整代码请进入仓库查看

https://gitee.com/xcy-ghl/tradition_fjsp.git

https://gitee.com/xcy-ghl/tradition_fjsp.git

5.实现效果和可视化

参数设置为：个体3000个，精英选择1050个，交叉概率0.95，变异概率0.1，迭代200代，50代无更优解结束算法
使用测试数据BRData进行测试：

算例名称	计算结果(makespan)	计算时间(ms)
MK01	42	6086
MK02	28	15459
MK03	204	27065
MK04	67	36921
MK05	175	52248
MK06	71	70791
MK07	144	85989
MK08	524	106828
MK09	320	134959
MK10	237	164320

另外，遗传算法非常适合并行处理。在解码和交叉的过程中，可以开启多条线程同时进行解码和两个个体的交叉以提升算法速度。

可视化代码请见我的另一篇文章：
【车间调度】车间调度甘特图可视化（Java源码）

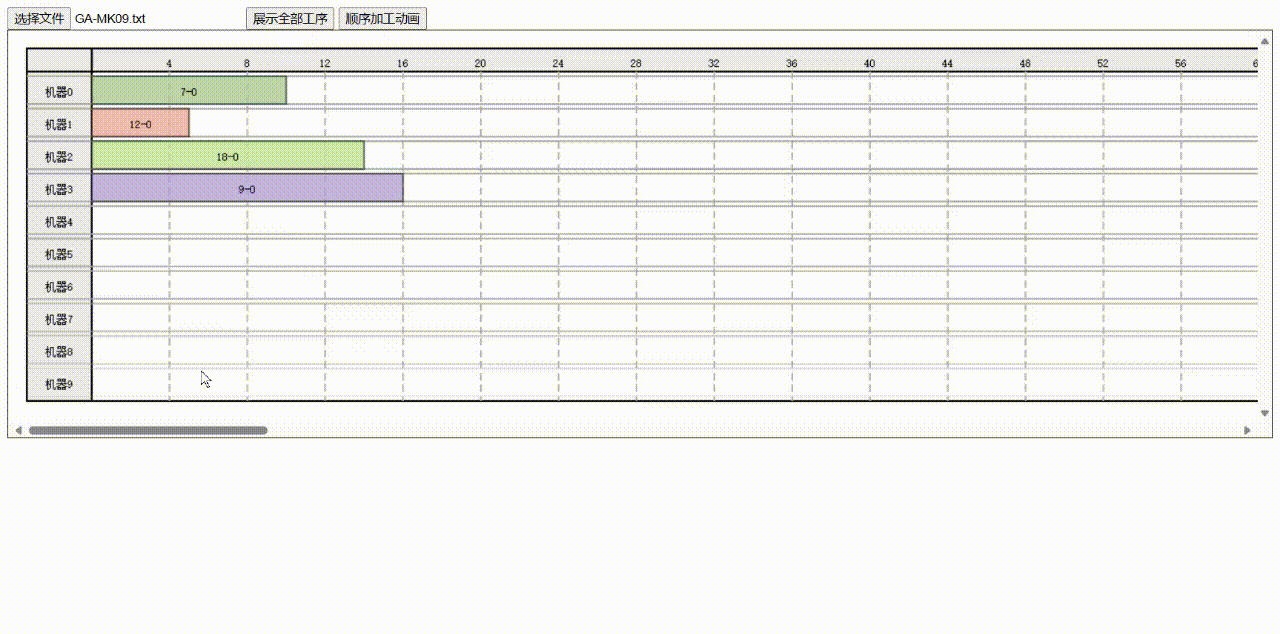

MK09的可视化效果：
在这里插入图片描述

参考文献

[1] X. Li, L. Gao. An effective hybrid genetic algorithm and tabu search for flexible job shop scheduling problem. International Journal of Production Economics, 2016, 174: 93-110
