一、问题描述

通过unity相机的RGB和Depth信息生成点云。

二、符号说明

符号	说明	参考值
w	图像宽	1920px
h	图像高	1440px
cx	x方向像素中心	960px
cy	y方向像素中心	720px
sw	传感器宽	44mm
sh	传感器高	33mm
fl	焦距	50mm
n	剪裁平面近处	0.5m
f	剪裁平面远处	1m
fx	x方向焦距	w / sw * fl
fy	y方向焦距	h / sh * fl
d	深度信息	-
u	遍历x方向的值	-
v	遍历y方向的值	-
x	坐标x	(u - cx) / fx * z
y	坐标y	(v - cy) / fy * z
z	坐标z	(n * f) / (d * (f - n) + n)
r	颜色r	-
g	颜色g	-
b	颜色b	-

三、具体流程

从相机中获取RGB和Depth信息

1、创建一个名为Depth的camera，将phyical camera的选项勾选，设置focal length为50，sensor size x为44，sensor size y为33，clipping planes near为5，clipping planes far为10。
在这里插入图片描述
2、创建一个名为RGB的render texture，设置size为1920 * 1440。
3、创建一个名为RGB的material，设置shader为unlit/texture。
4、将名为RGB的render texture拖入名为RGB的material的base中。
5、将名为RGB的material拖入名为Depth的camera的target texture中。
6、创建一个名为Depth的render texture，设置size为1920 * 1440，color format为R16G16B16A16_SFLOAT。
请添加图片描述
7、创建一个名为Depth的C#脚本，内容为：

public Camera camera;
public RenderTexture renderTexture;
void Start()
{
    camera.depthTextureMode |= DepthTextureMode.Depth;
}
private void OnPostRender()
{
    Graphics.Blit(Shader.GetGlobalTexture("_CameraDepthTexture"), renderTexture);
}

8、将名为Depth的C#脚本拖入名为Depth的camera。
9、将名为Depth的camera拖入名为Depth的C#脚本下的camera。

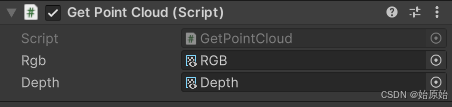

10、将名为Depth的render texture拖入名为Depth的C#脚本下的renderTexture。

此时相机的RGB和Depth信息被储存到名为RGB的render texture和名为Depth的render texture中了。

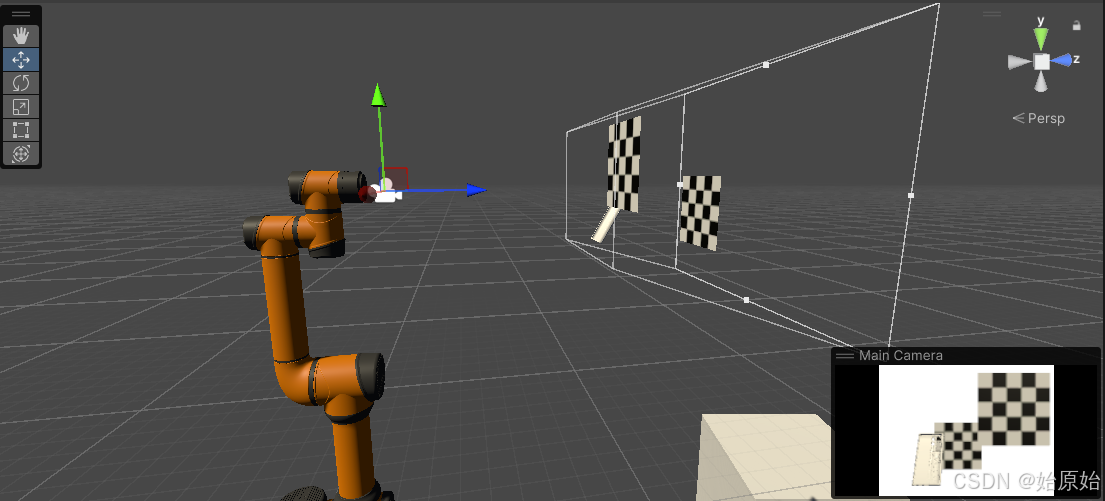

在这里插入图片描述

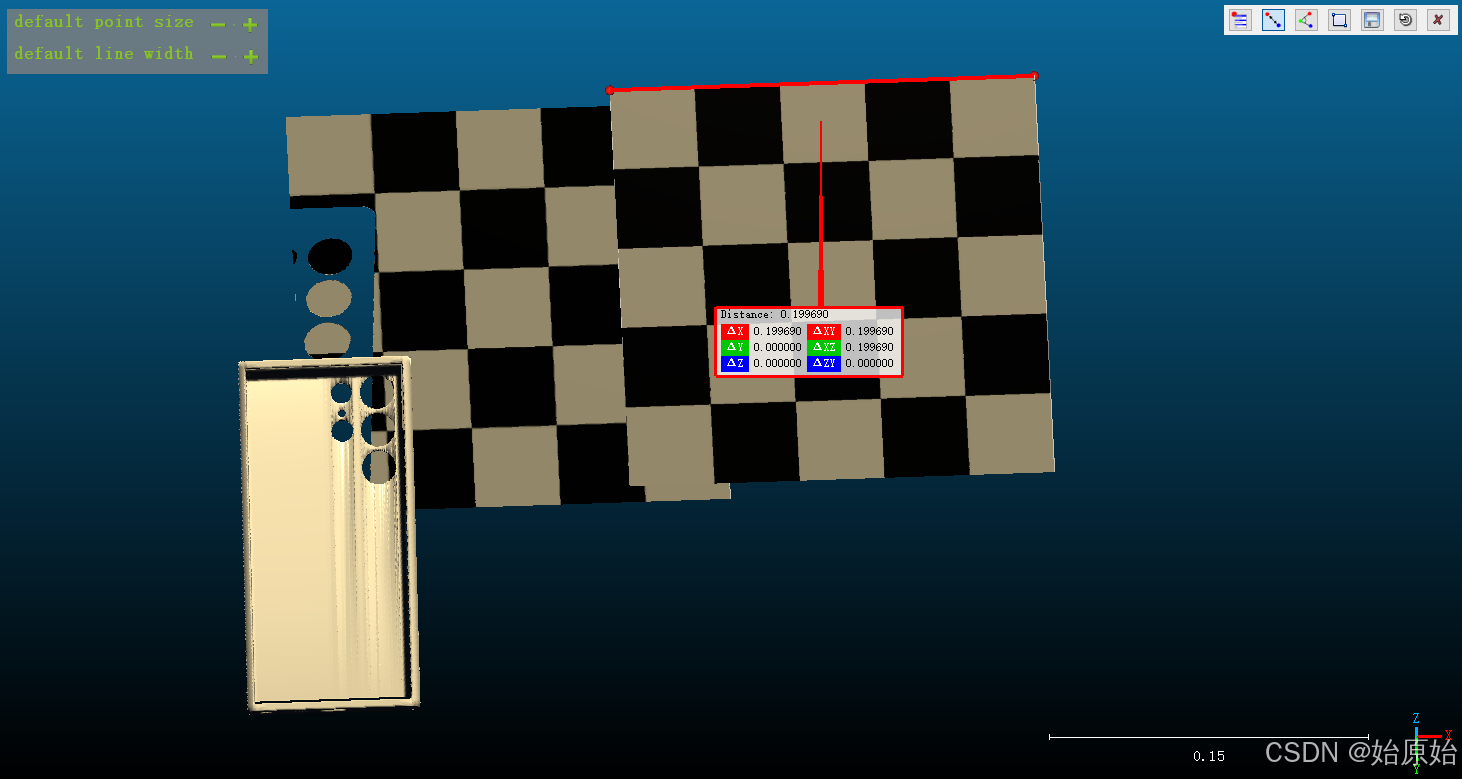

通过RGB和Depth信息生成点云

1、创建一个名为CetPointClound的C#脚本，内容为：

public RenderTexture rgb;
public RenderTexture depth;
float fx = 1920 / 44 * 50;
float fy = 1440 / 33 * 50;
int w = 1920;
int h = 1440;
int cx = 960;
int cy = 720;
float n = 0.5;
float f = 1;
void Update()
{
    if (Input.GetKeyDown(KeyCode.O))
    {
        Texture2D texture2D_rgb = new Texture2D(rgb.width, rgb.height, TextureFormat.ARGB32, false);
        RenderTexture.active = rgb;
        texture2D_rgb.ReadPixels(new Rect(0, 0, rgb.width, rgb.height), 0, 0);
        texture2D_rgb.Apply();

        Texture2D texture2D_depth = new Texture2D(depth.width, depth.height, TextureFormat.RGBAFloat, false);
        RenderTexture.active = depth;
        texture2D_depth.ReadPixels(new Rect(0, 0, depth.width, depth.height), 0, 0);
        texture2D_depth.Apply();

        Color[] rgb = texture2D_rgb.GetPixels();
        Color[] depth = texture2D_depth.GetPixels();

		for(int v=0;v<w;v++)
		{
			for(int u=0;u<h;u++)
			{
				if(depth[v*h+u].r<=1/255||depth[v*h+u].r>=254/255)continue;
	            x = (u - cx) / fx
	            y = (v - cy) / fy
	            z = (n*f)/(depth[v*h+u].r*(f-n)+n)
	            x = x*z
	            y = y*z
	            r = rgb[v*h+u].r
	            g = rgb[v*h+u].g
	            b = rgb[v*h+u].b
	            //保存xyzrgb
			}
		}

        Debug.Log("GetPointCloud OK");
    }
}
