安卓入门四十六 View工作流程

1. 储备知识

1.1 ViewRoot

定义
连接器，对应于ViewRootImpl类

作用

连接WindowManager 和 DecorView

完成View的三大流程： measure、layout、draw

特别注意

1.2 DecorView

定义：顶层View

即 Android 视图树的根节点；同时也是 FrameLayout 的子类

作用：显示 & 加载布局

View层的事件都先经过DecorView，再传递到View

特别说明
内含1个竖直方向的LinearLayout，分为2部分：上 = 标题栏（titlebar）、下 = 内容栏（content）

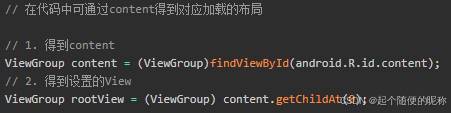

在Activity中通过 setContentView（）所设置的布局文件其实是被加到内容栏之中的，成为其唯一子View = id为content的FrameLayout中

1.3 Window、Activity、DecorView 与 ViewRoot的关系

简介

之间的关系

2. 绘制准备

回忆上图，可看出最后1步 = 绘制

示意图

但在绘制前，系统会有一些绘制准备，即前面几个步骤：创建PhoneWindow类、DecorView类、ViewRootmpl类等

故，下面我会先将绘制前的准备，再开始讲绘制流程

3. 绘制流程概述

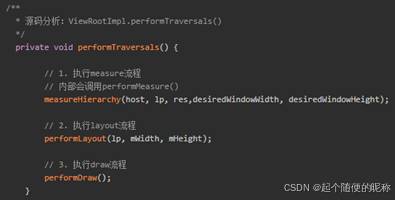

从上可知，View的绘制流程开始于：ViewRootImpl对象的performTraversals()

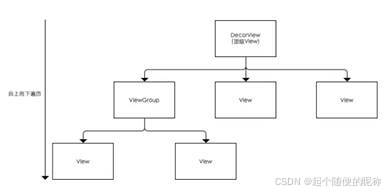

从上面的performTraversals()可知：View的绘制流程从顶级View（DecorView）的ViewGroup开始，一层一层从ViewGroup至子View遍历测绘

即：自上而下遍历、由父视图到子视图、每一个 ViewGroup 负责测绘它所有的子视图，而最底层的 View 会负责测绘自身

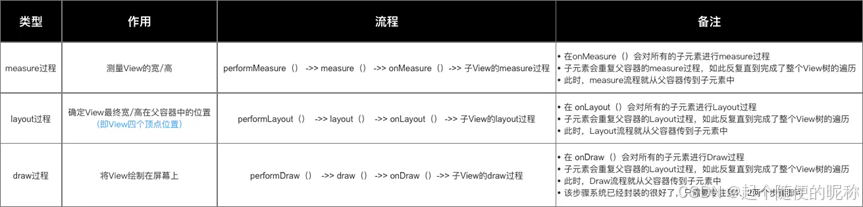

绘制的流程 = measure过程、layout过程、draw过程，具体如下

示意图

示意图

4. 详细介绍

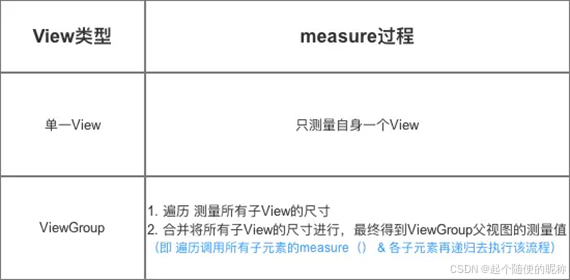

4.1 Measure 过程

作用
测量View的宽 / 高

• 在某些情况下，需要多次测量（measure）才能确定View最终的宽/高；
• 该情况下，measure过程后得到的宽 / 高可能不准确；
• 此处建议：在layout过程中onLayout()去获取最终的宽 / 高

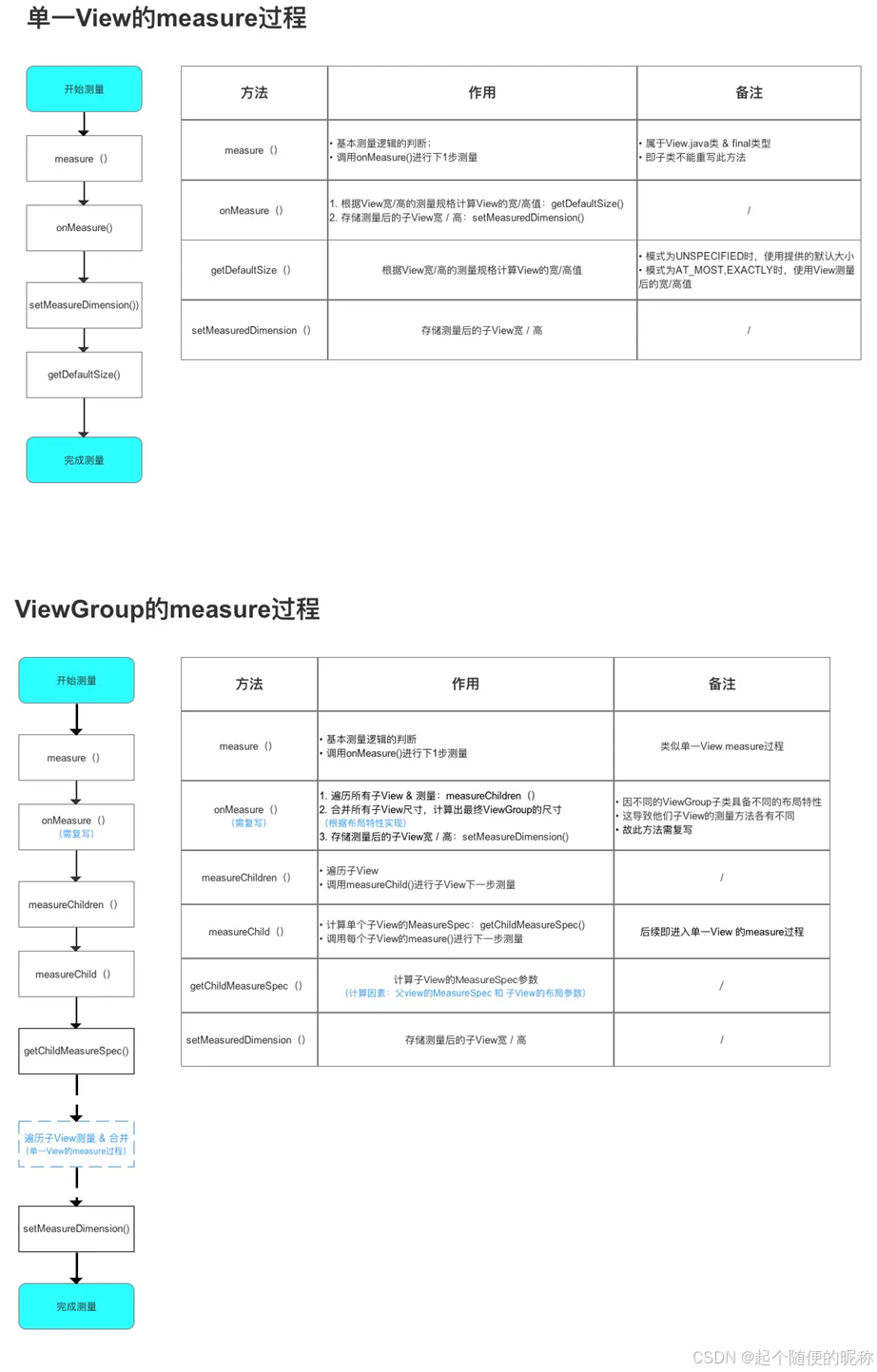

具体流程

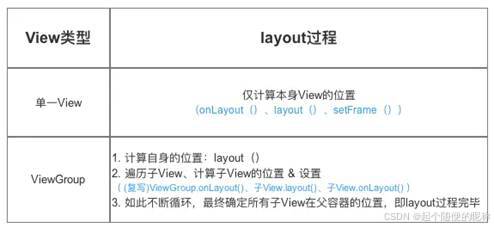

4.2 Layout过程

作用
计算视图（View）的位置

即计算View的四个顶点位置：Left、Top、Right 和 Bottom

具体流程

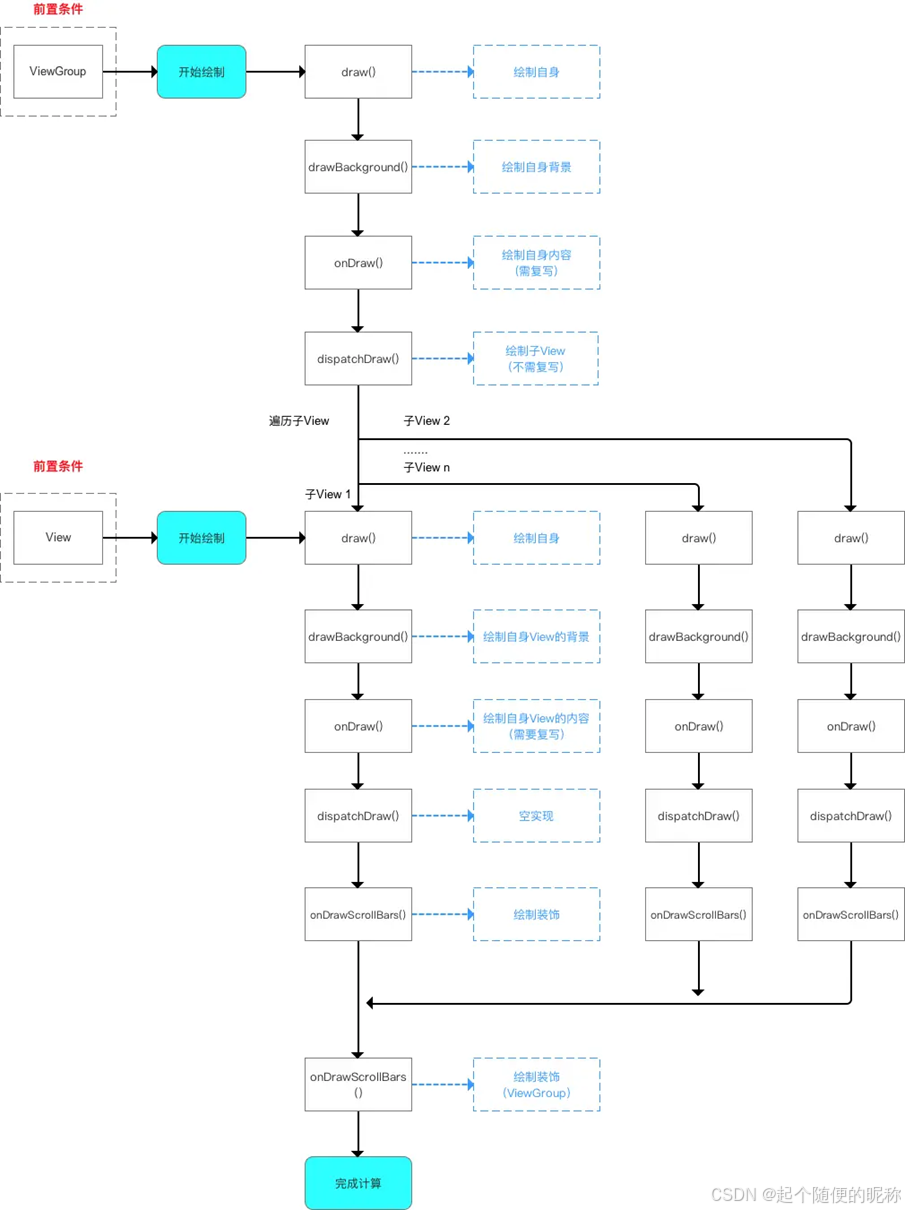

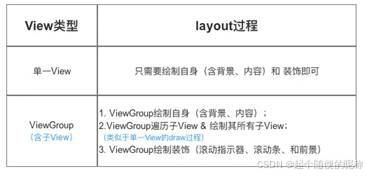

4.3 Draw过程

作用
绘制View视图

具体流程

5. 自定义View的步骤

步骤1：实现Measure、Layout、Draw流程

• 从View的工作流程（measure过程、layout过程、draw过程）来看，若要实现自定义View，根据自定义View的种类不同（单一View / ViewGroup），需自定义实现不同的方法
• 主要是：onMeasure()、onLayout()、onDraw()，具体如下

步骤2：自定义属性

• 在values目录下创建自定义属性的xml文件
• 在自定义View的构造方法中加载自定义XML文件 & 解析属性值
• 在布局文件中使用自定义属性
