使用Consul建立docker集群

概述

什么是consul

Consul是HashiCorp公司推出的开源工具，Consul由Go语言开发，部署起来非常容易，只需要极少的可执行程序和配置文件，具有绿色、轻量级的特点。

Consul是分布式的、高可用的、可横向扩展的用于实现分布式系统的服务发现与配置。

Consul的作用

• 服务注册与发现（主要功能），提供HTTP和DNS两种发现方式

• 健康检查，支持多种协议，HTTP、TCP等

• Key/Value存储

• 支持多数据中心

• 基于Golong语言，可移植性强

• 支持ACL访问控制

• 与Docker等轻量级容器可无缝配合

consul-template概述

• Consul-Template是一个守护进程，用于实时查询Consul集群信息

• Consul-Template可以更新文件系统上任意数量的指定模板，生成配置文件

• 更新完成以后，可以选择运行shell命令执行更新操作，重新加载Nginx。

• Consul-Template可以查询Consul中的服务目录、Key、Key-values等。

• 这种强大的抽象功能和查询语言模板可以使Consul-Template特别适合动态的创建配置文件。

• 例如:创建Apache/Nginx Proxy Balancers、Haproxy Backends

registrator的作用

一个由Go语言编写的，针对docker使用的，可以用于检测容器状态，自动注册和注销docker容器的服务到服务配置中心。目前支持Consul、Etcd和SkyDNS2。

搭建consul集群环境

架构图

案例环境

主机	操作系统	IP地址	主要软件及版本
consul	Centos 7	192.168.163.100	Docker 、Consul、Consul-template
registrator	Centos 7	192.168.163.150	Docker、registrator

案例需求

实现单机网络下容器与容器之间互通

使用Docker Compose创建容器

搭建Consul服务实现自动发现和更新

实验准备

两台主机配置好docker

安装Consul

consul：192.168.163.100

编译安装consul

mkdir /root/consul
cd /root/consul
//放入安装包
unzip consul_0.9.2_linux_amd64.zip
mv consul /usr/bin

consul agent \
-server \
-bootstrap \
-ui \
-data-dir=/var/lib/consul-data \
-bind=192.168.163.100 \
-client=0.0.0.0 \
-node=consul-server01 &> /var/log/consul.log &

查看集群信息

consul members

consul info | grep leader
这里查询到的8300端口用于集群内数据的读写和复制

通过httpd api获取集群信息

curl 127.0.0.1:8500/v1/status/peers       //查看集群server成员
curl 127.0.0.1:8500/v1/status/leader      //集群Raf leader
curl 127.0.0.1:8500/v1/catalog/services   //注册的所有服务
curl 127.0.0.1:8500/v1/catalog/nginx      //查看nginx服务信息
curl 127.0.0.1:8500/v1/catalog/nodes      //集群节点详细信息

netstat -natp |grep consul
这5个端口的作用：
8300：集群内数据的读写和复制
8301：单个数据中心gossip协议通讯
8302：跨数据中心gossip协议通讯
8500：提供获取服务列表、注册服务、注销服务等HTTP接口；提供UI服务
8600：采用DNS协议提供服务发现功能

配置容器服务自动加入nginx集群

registrator：192.168.163.150

安装Gliderlabs/Registrator

docker run -d \
--name=registrator \
--net=host \
-v /var/run/docker.sock:/tmp/docker.sock \
--restart=always \
gliderlabs/registrator:latest \
-ip=192.168.163.150 \
consul://192.168.163.100:8500

测试服务

测试发现功能是否正常

docker run -itd -p:81:80 --name test-01 -h test01 nginx
docker run -itd -p:82:80 --name test-02 -h test02 nginx
docker run -itd -p:91:80 --name test-03 -h test03 httpd
docker run -itd -p:92:80 --name test-04 -h test04 httpd

验证http和nginx服务是否注册到consul

真机

浏览器输入http://192.168.163.100:8500，“单击NODES”，然后单击“consurl-server01”，会出现5个服务

consul：192.168.163.100

curl 127.0.0.1:8500/v1/catalog/services

安装consul-template

consul：192.168.163.100

unzip consul-template_0.19.3_linux_amd64.zip
mv consul-template /usr/bin/

准备template nginx模板文件

consul：192.168.163.100

vim /root/consul/nginx.ctmpl

upstream http_backend {
  {{range service "nginx"}}
  server {{.Address}}:{{.Port}};
  {{end}}
}

server {
  listen 81;
  server_name localhost 192.168.163.100;
  access_log /var/log/nginx/nginx01-access.log;
  index index.html index.php;
  location / {
  proxy_set_header HOST $host;
  proxy_set_header X-Real-IP $remote_addr;
  proxy_set_header Client-IP $remote_addr;
  proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  proxy_pass http://http_backend;
  }
}

部署nginx

consul：192.168.163.100

编译安装nginx

yum install -y gcc pcre-devel zlib-devel
cd /opt
tar zxvf nginx-1.12.0.tar.gz
cd nginx-1.12.0/
./configure --prefix=/usr/local/nginx
make && make install

配置 nginx

vim /usr/local/nginx/conf/nginx.conf
http {
  include    mime.types;
  include vhost/*.conf;  //添加虚拟主机目录
  default_type application/octet-stream;

//创建虚拟主机目录
mkdir /usr/local/nginx/conf/vhost
//创建日志文件目录
mkdir /var/log/nginx

//启动nginx
/usr/local/nginx/sbin/nginx

启动template

consul：192.168.163.100

consul-template -consul-addr 192.168.163.100:8500 \
-template "/root/consul/nginx.ctmpl:/usr/local/nginx/conf/vhost/nginx01.conf:/usr/local/nginx/sbin/nginx -s reload" \
--log-level=info

重开一个consul终端

cat /usr/local/nginx/conf/vhost/nginx01.conf
upstream http_backend {
  server 192.168.163.150:81;
  server 192.168.163.150:82;

server {
  listen 81;
  server_name localhost 192.168.163.100;
  access_log /var/log/nginx/ljj-access.log;
  index index.html index.php;
  location / {
  proxy_set_header HOST $host;
  proxy_set_header X-Real-IP $remote_addr;
  proxy_set_header Client-IP $remote_addr;
  proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  proxy_pass http://http_backend;
  }
}

测试

• 增加一个nginx容器节点，测试服务发现及配置更新功能

registrator：192.168.163.150

在registrator服务端注册

docker run -itd -p:83:80 --name test-05 -h test05 nginx

consul：192.168.163.100

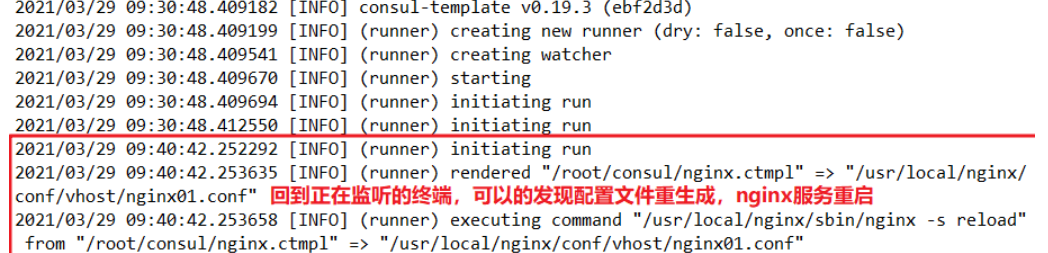

在consul服务器监控装填会有提示自动更新
