网络层协议介绍（ICMP协议,arp协议）

1 IP数据包格式

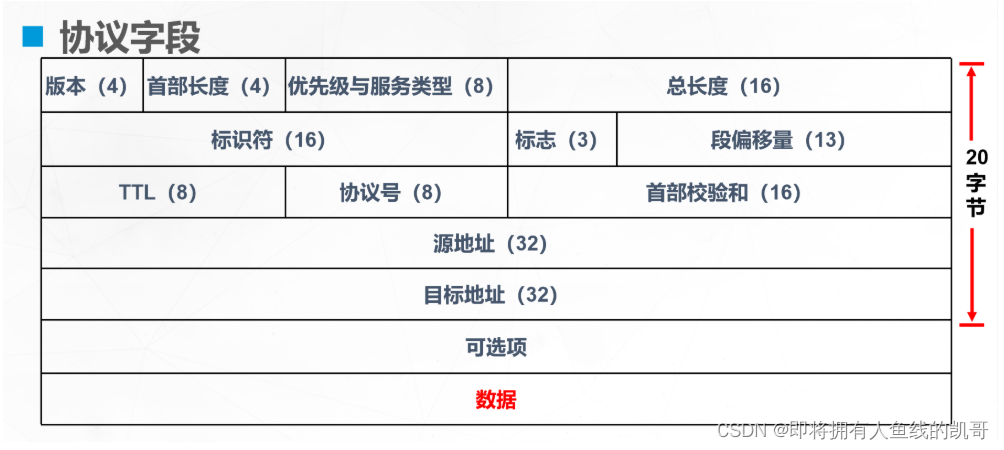

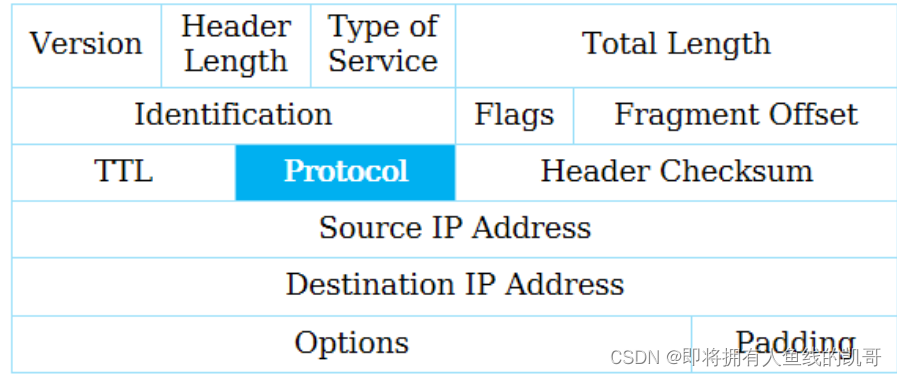

IP数据包格式（分为20字节的固定部分，表示每个ip数据包必须包含的部分，和40字节的可变长部分）

版本号（4bit）：指IP协议版本。并且通信双方使用的版本必须一致，目前我们使用的是IPv4，表示为0100 十进制 是4

首部长度（4）：IP数据包的包头长度（不包括数据）

优先级与服务类型（8）：该字段用于表示数据包的优先级和服务类型。通过在数据包中划分一定的优先级，服务类型定义了如何处理数据一般没有使用

总长度（16）：IP数据包的总长度，最长为 65535 字节，包括包头和数据。

标识符（16）：该字段用于表示IP数据包的标识符。当IP对上层数据进行分片时，它将给所有的分片数据分配一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误地重组。标识符字段用于标志一个数据包，以便接收节点可以重组被分片的数据包

标志（3）：和标识符一起传递，指示不可以被分片或者最后一个分片是否发出(完整)

段偏移量（13）：一个数据包需要分片，指明这个分片举例原始数据开始的位置，作用重组数据

TTL（time to live）生命周期（8）：可以防止一个数据包在网络中无限循环的转发下去，每经过一个路由器 -1,当TTL的值为0时，该数据包将被丢弃 0-255

协议号（8）：封装的上层哪个协议，ICMP:1 TCP:6 UDP:17

首部校验和（16）：这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一次路由器，都要重新计算一下首部校验和（因为，一些字段如生存时间、标志、片偏移等可能发生变化）

源地址（32）：源ip地址，表示发送端的IP地址

目标地址（32）：目标ip地址，表示接收端的IP地址

可选项：选项字段根据实际情况可变长，可以和IP一起使用的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据

注：根据实际情况可变长，例如创建时间等 上层数据

tip：通过 TTL的 返回值确定你的系统类型：win 128 左右    linux 64 左右

2 icmp协议（Internet控制消息协议）

icmp协议：

ICMP是一个“错误侦测与回馈机制”

通过IP数据包封装

用来发送错误和控制消息

icmp协议的作用：

检测网络的双向联通性

Icmp协议的基本使用：

ping格式

在windows系统中ping的常用参数：

参数	作用
-l	指定数据包的 大小
-t	长ping   一直ping  下去   ctrl+c  停止
-w	超时等待时间
-n	指定ping 几次

在linux系统中ping常用参数：

参数	作用
-s	参数可以设定Ping包的大小
-c	指定发送包的个数

小结：

功能：Ping   Ping是网络设备、Windows、Unix和Linux平台上的一个命令，其实是一个小巧而实用的应用程序，该应用基于ICMP协议。 Ping常用于探测到达目的节点的网络可达性。

tips：

当你的网络出现问题时排错思路：

1  ping 自己 127.0.0.1 硬件

2  看双方地址是否有问题

3  看网关是否有问题

4  防火墙策略是否有问题（ 配合找网络工程师）

3 arp协议

 arp协议：

ARP（Address Resolution Protocol,地址解析协议）的基本功能是负责将一个已知的IP地址解析成MAC地址。

arp工作原理：

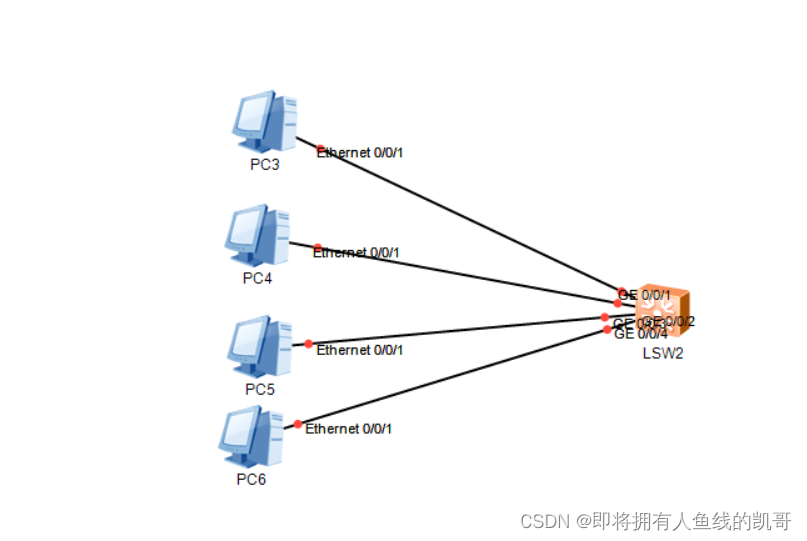

1  如果PC3要发送数据给PC4，会先检查本机的arp缓存表，如果有就直接发送

2  如果检查到没有，就会发送广播来寻找目的mac地址

3  交换机收到广播后就会泛洪，同一网段的所有机器都会收到，当目的PC4收到广播时，发现是自己的信息，并以单播的形式回复。

4  PC3会收到PC4的回复，数据包里面会携带PC2 的 MAC地址 ，通过ARP协议知道 mac地址后，进行数据帧的封装。

windows系统中arp的常用参数：

命令	作用
arp -a	查看ARP缓存表
arp -d [IP]	清理ARP缓存
arp -s IP MAC	ARP 静态绑定

arp攻击与欺骗：

ARP攻击 ARP攻击发送的是ARP应答，但是ARP应答中的MAC地址为虚假地址，所以在其他主机想要进行通信时，会将目的MAC地址设置成此虚假MAC地址导致无法正常通信。

ARP欺骗的原理和ARP攻击基本相同，但是效果不一样。ARP攻击最终的结果是导致网络中断，而ARP欺骗的最终结果是使得流量通过自身达到监控或控制的目的。
