冷热水混合器的设计与优化和事件的应用

链接：2021.05.30 冷热水混合器的设计与优化 comsol 事件的应用_哔哩哔哩_bilibili

目录

1.基本设定

2.边界热源

3.事件应用

        3.1 设置离散状态

        3.2 设置指示器

        3.3 隐式事件

---

1.基本设定

注意点：

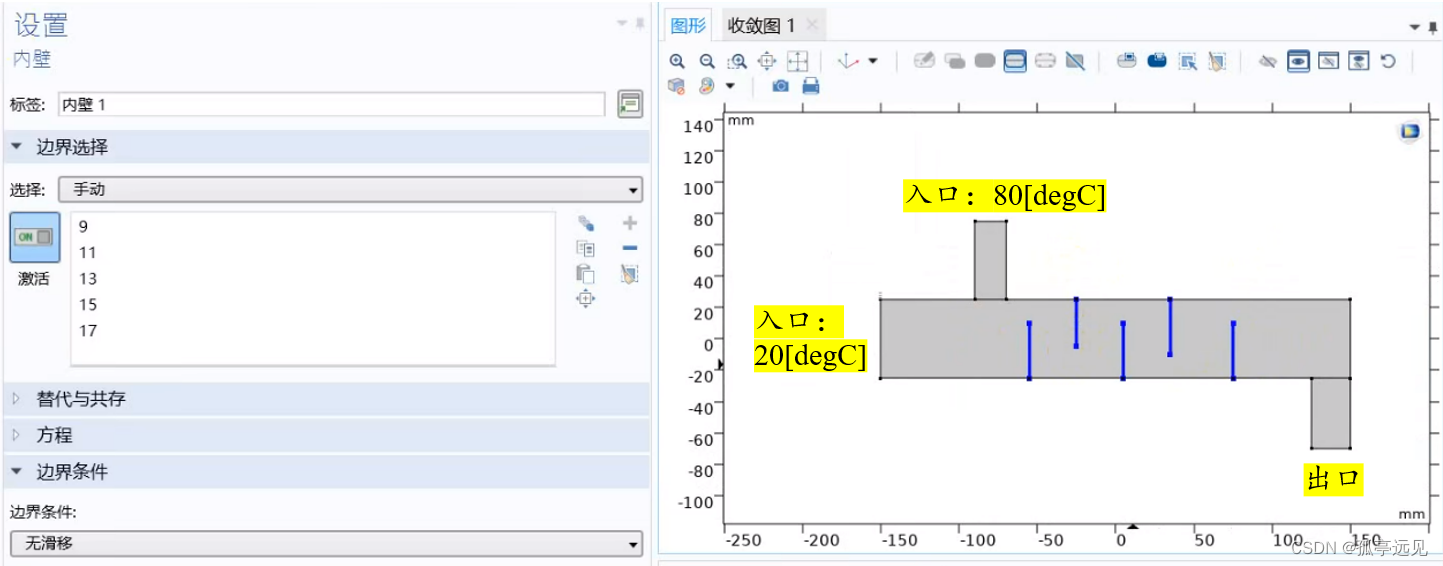

①内部边界采用内壁；

②边界采用热通量-对流换热。

2.边界热源

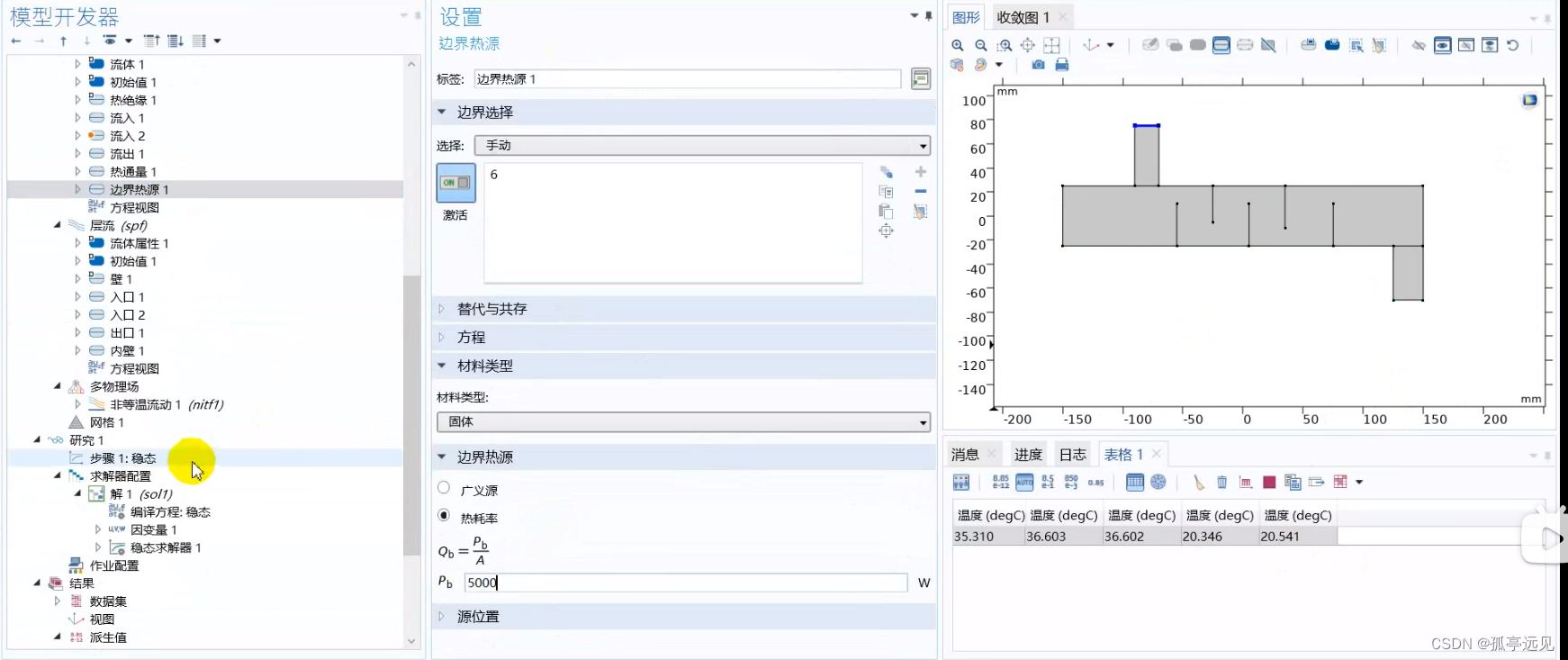

很多时候加热是功率加热，并没有给定恒定的温度。要进行优化，可以将入口水温由80[degC]更改为20[degC]，并在边界处添加边界热源。

在派生值-线平均值处可以查看出口水温；降低入口水的流速能够使得（有水泵加热的）入口水温升高，最终使整体水温升高。

3.事件应用

当出水口温度低于50[degC]时需要开启水泵进行加热；当出口水温高于55[degC]时停止水泵加热。让出水口温度恒定在50~55[degC]之间。

在物理场-数学-常微分和微分代数方程接口中可以找到事件。

3.1 设置离散状态

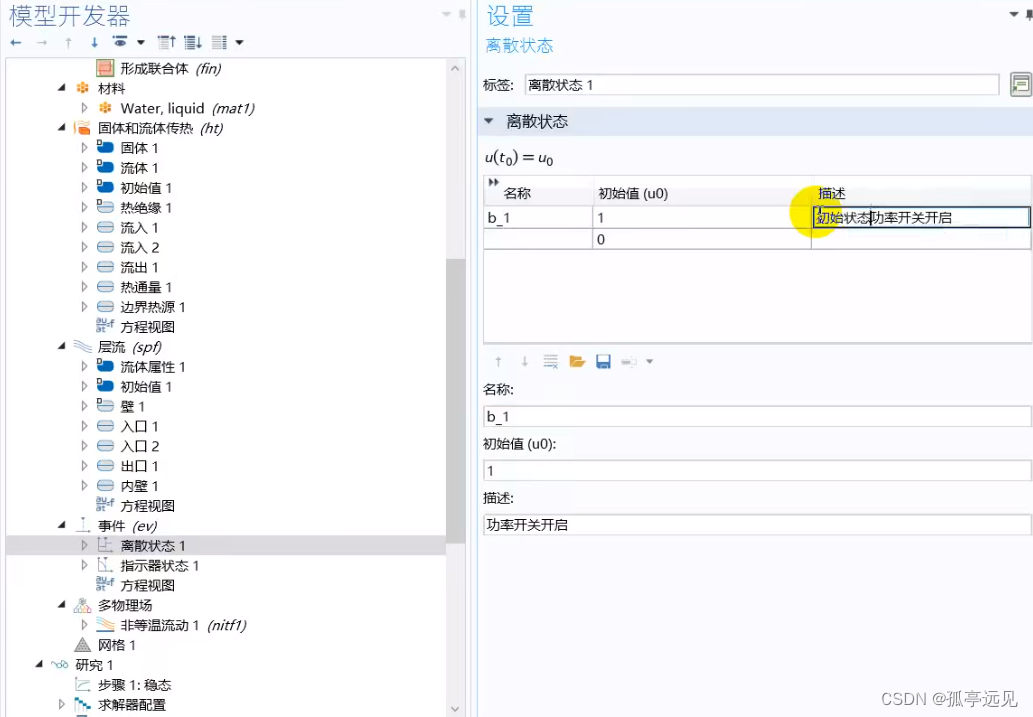

        将功率加热的功率设置为5000*b_1；在初始时刻，开关是开启的。

 3.2 设置指示器

        首先定义组件耦合-平均值，并选取边界。

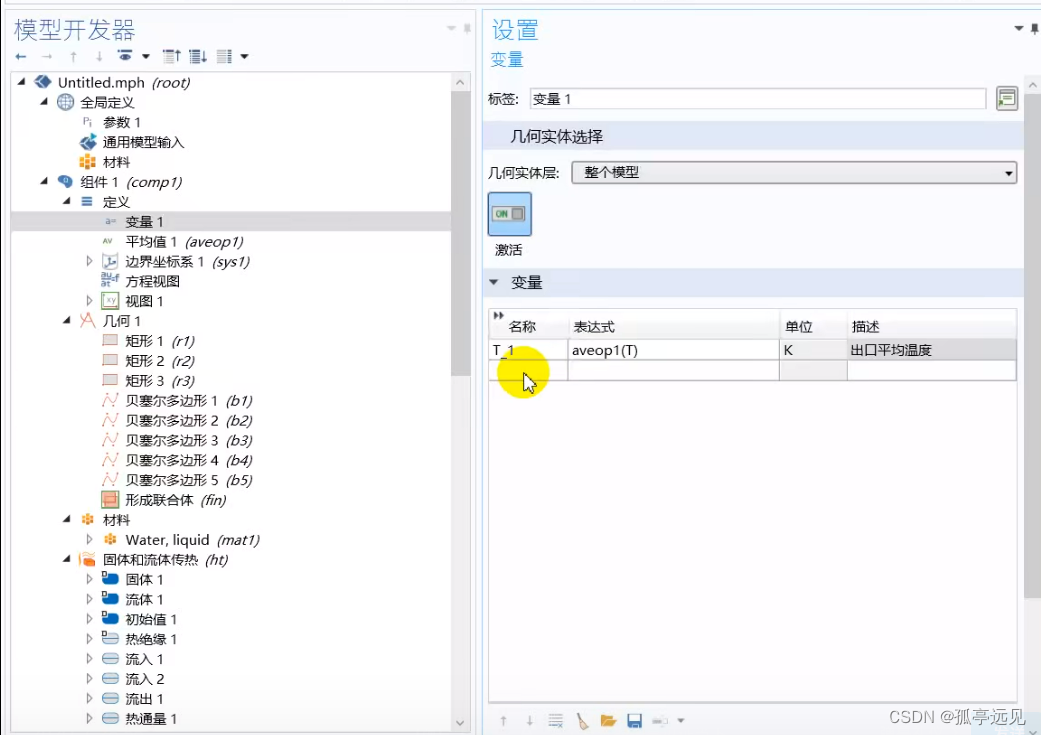

        再定义变量，设置字母，并指定为出口平均温度aveop1(T)。

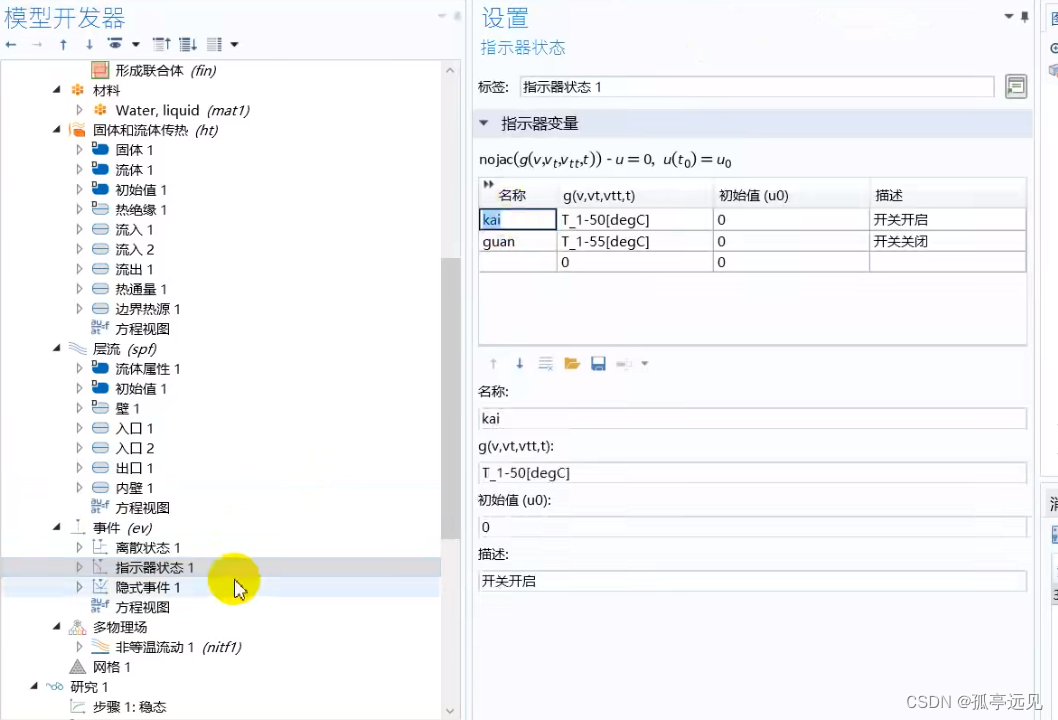

        定义开关开启和关闭的指示参数。

3.3 隐式事件

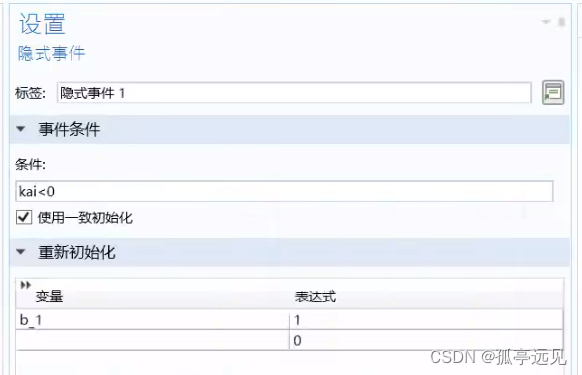

 隐式事件1：温度低于50[degC]，则开关打开。

隐式事件2：温度高于55[degC]，则开关关闭。
