1.主键自增

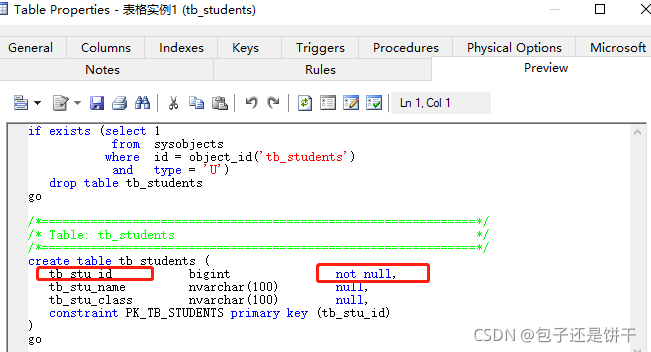

PowerDesigner关于自增属性的设置并不在“columns”中，需要单独设置列属性，很容易忽略。
在这里插入图片描述

设置自增属性的步骤（以SQL Server为例）：

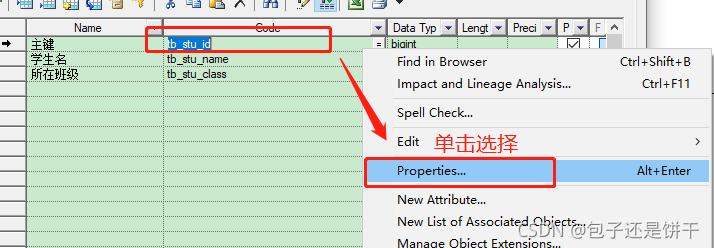

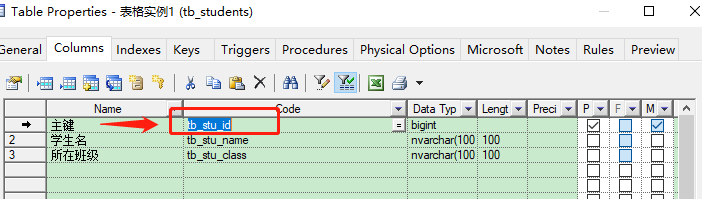

选中主键id列，右键点击，选择“properties”

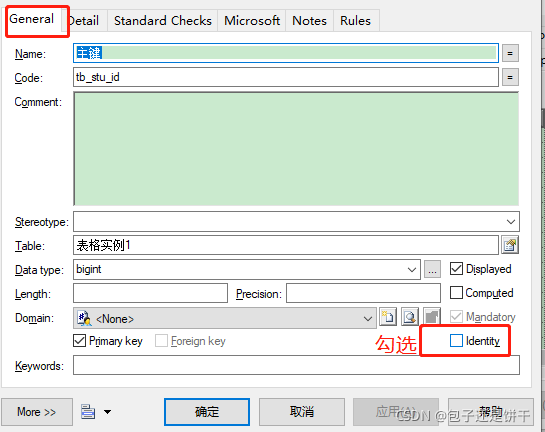

勾选“General”选项卡下的：identity复选框

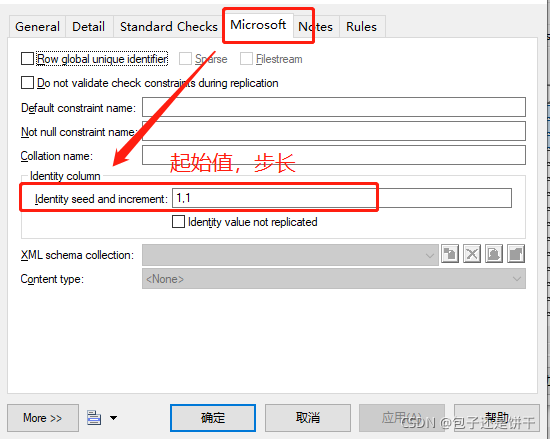

在“Microsoft”选项卡下，设置起始值和步长，勾选其下复选框。起始值和步长设置为2,1则表示从2开始，每次增加1。

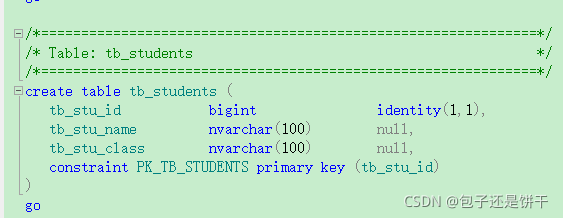

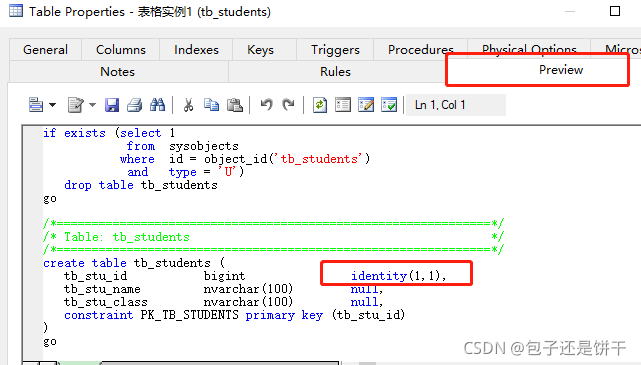

4，单击确定后，直接在“preview”中查看建表sql

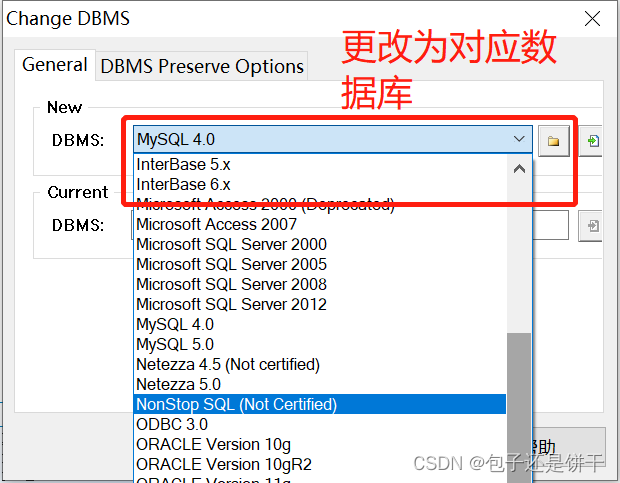

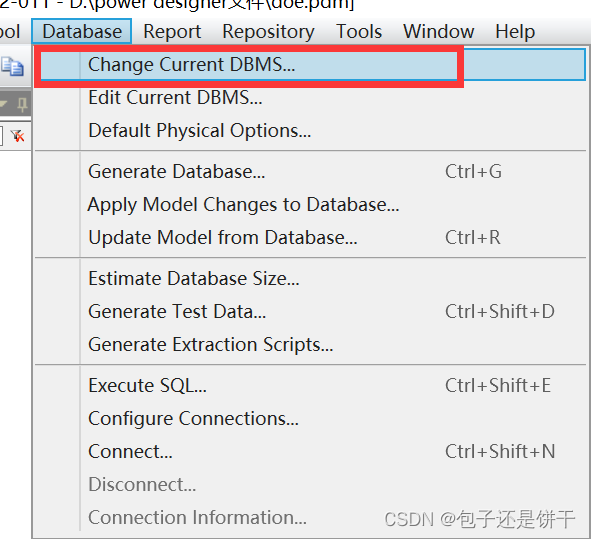

注意：如果没有Idendity勾选项，需要先更改power designer设置：database—>change current DBMS—>修改为对应数据库。

2.导出sql语句

表格较少时直接在“preview”中复制建表语句，比较多时直接导出。步骤如下：

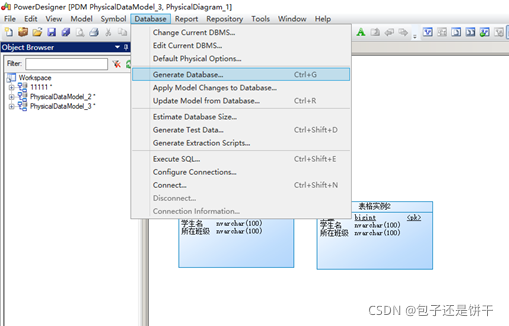

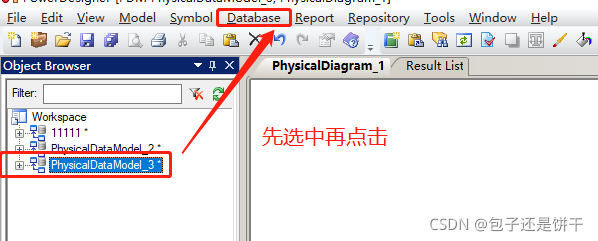

1.选中表格所在PhysicalDataModel–>Database—>General Database
在这里插入图片描述

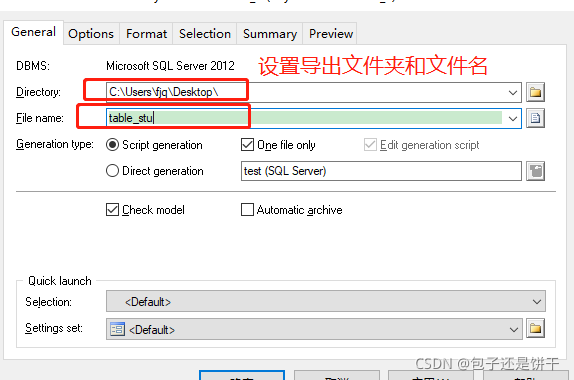

2.设置导出文件夹和文件名

3.在“select”中选择导出表格

4，点击导出文件，就可以看到导好的sql了。

3.导出表sql语句字段collate Chinese_PRC_CI_AS

未设置powerDesigner之前导出sql，可能导出字段后会出现“collate Chinese_PRC_CI_AS”。collate关键字是指定排序规则的。Chinese_PRC表示简体中文；CI : case-insensitive 表示大小写不敏感 ;AS: Accent sensitive重音敏感
排序规则指定的不对，会对你库里的数据造成影响。

解决步骤如下：

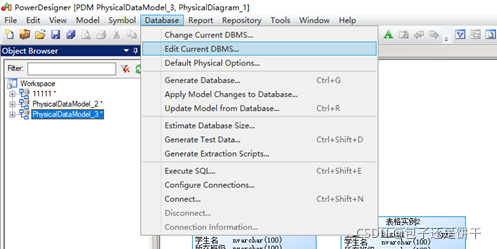

在工具栏，点击DataBase——》edit current DBMS

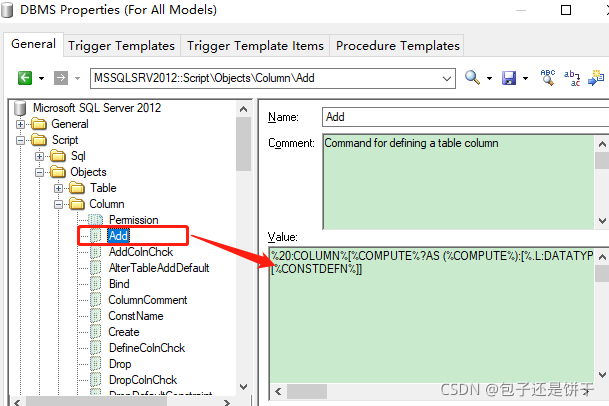

选择Script——》Objects——》Column——》Add
复制粘贴以下内容，更改文本框的value值，最后点击确定即可

%20:COLUMN%[%COMPUTE%?AS (%COMPUTE%):[%.L:DATATYPE%=xml?xml[%XMLSchemaCollection%?([%ContentType%]%XMLSchemaCollection.GeneratedName%):]:%20:DATATYPE%][%ExtRowGuidCol%? RowGuidCol][%IDENTITY%? %IDENTITY%[[(%ExtIdentitySeedInc%)][%ExtIdtNotForReplication%? not for replication]]:[%ExtNullConstName%? constraint%ExtNullConstName%][ %NULL%][ %NOTNULL%]][[%ExtDeftConstName%? constraint %ExtDeftConstName%] default %DEFAULT%]
[%CONSTDEFN%]]
