【单片机毕业设计】【wifi-mcuclub-jj-021】智能碗柜 | 多功能碗柜 | 智能消毒柜 | 恒温恒湿柜【物联网设计】

最近设计了一个项目基于单片机的智能碗柜 | 多功能碗柜 | 智能消毒柜 | 恒温恒湿柜控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的智能碗柜控制系统设计

             基于单片机的多功能碗柜控制系统设计

             基于单片机的智能消毒柜 控制系统设计

             基于单片机的恒温恒湿柜控制系统设计

项目编号：wifi-mcuclub-jj-021

单片机类型：STM32F103C8T6

具体功能：

1、通过DHT11检测碗柜内温湿度，当温度低于设置值，进行加热，当湿度高于设置值，进行加热和通风
2、通过霍尔传感器检碗柜门状态，关闭时，自动打开消毒灯，打开时，消毒灯关闭
3、通过光敏电阻检测光照值，当光照值低于设置最小值且碗柜门打开，则LED照明灯自动打开
4、通过按键设置各阈值
5、通过显示屏显示测量值
扩展功能：通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制加热、通风、消毒、照明以及模式切换

设计内容展示：

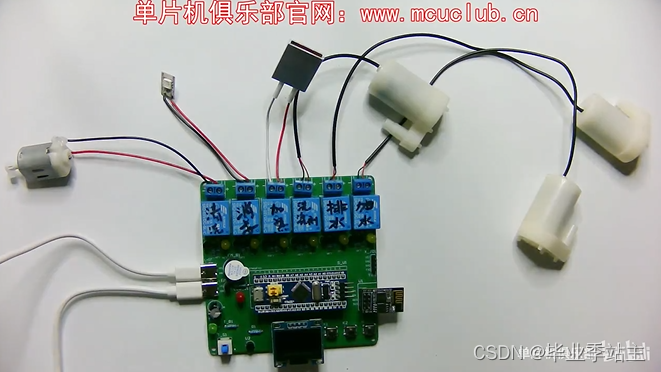

一、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

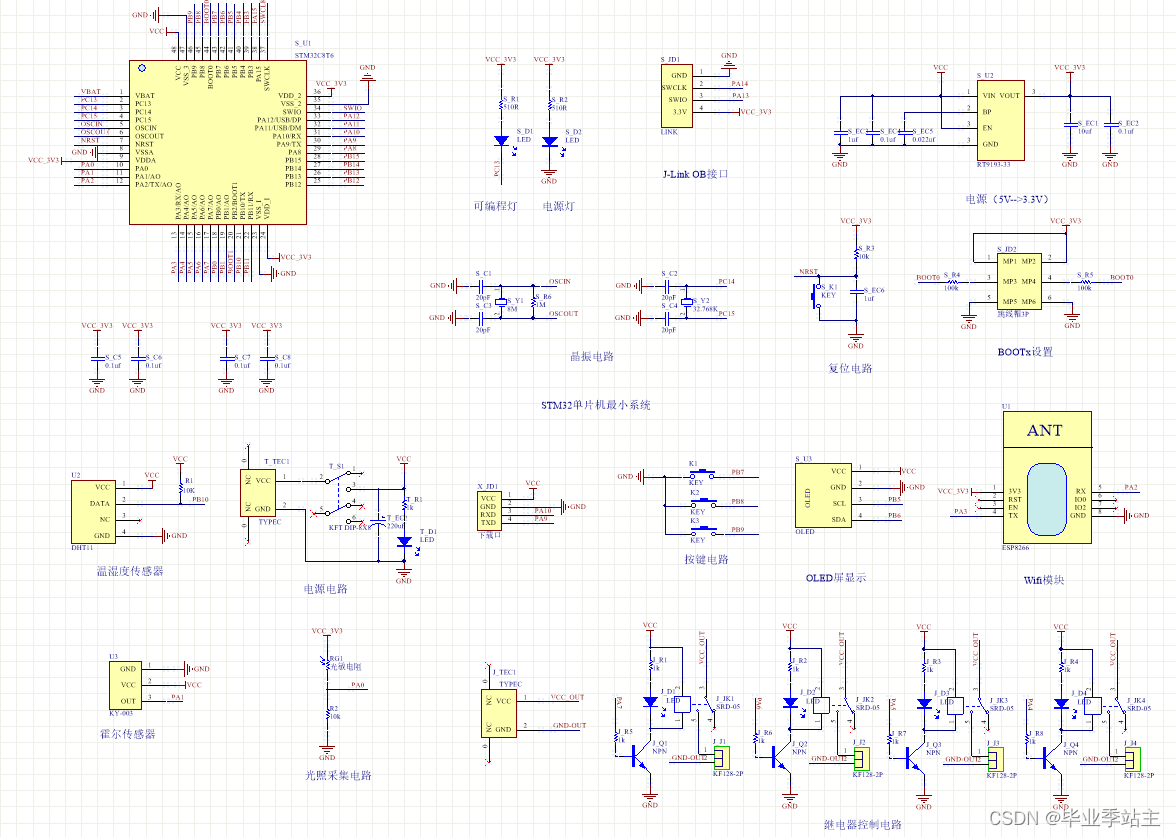

二、原理图
软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

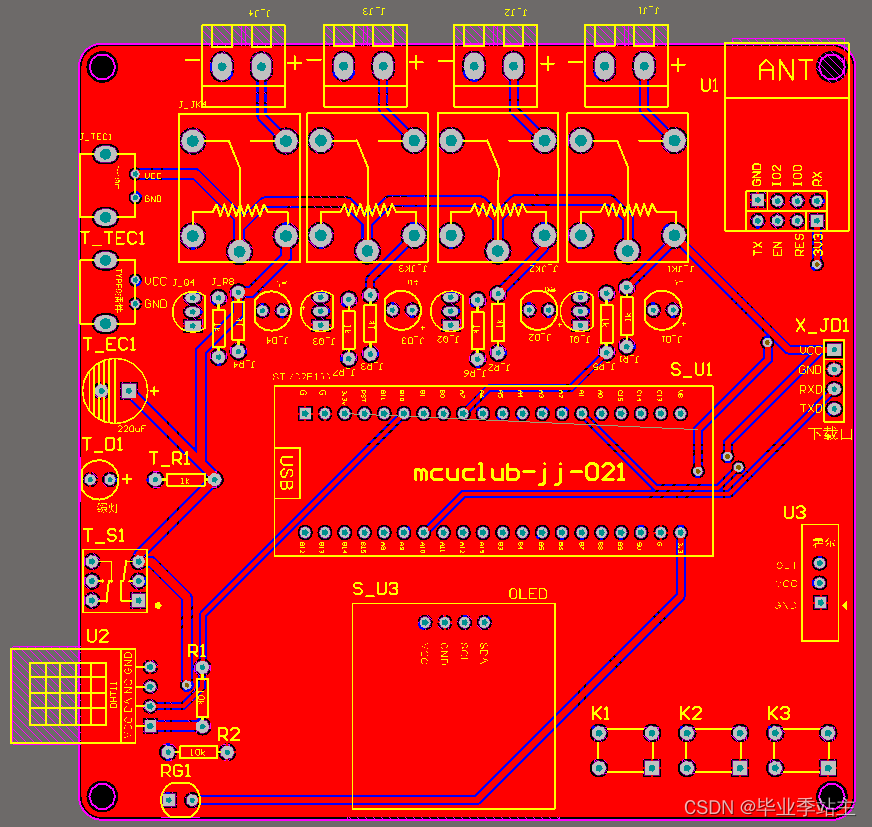

三、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，
隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

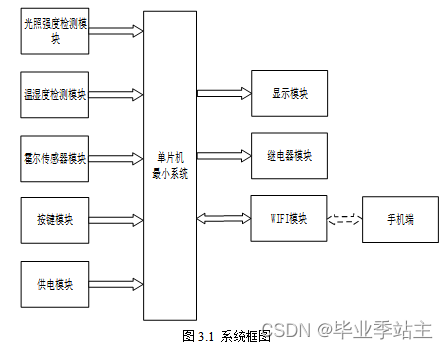

四、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部关照强度，通过模数转换传到单片机中；第二部分是温湿度检测模块，通过该模块检测碗柜中的温湿度；第三部分是霍尔传感器，通过该部分检测碗柜门是否打开；第四部分是按键模块，通过该模块可以切换界面、设置阈值等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由两个部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制通风和加热。除此之外，WIFI模块既作为输入又作为输出，WIFI模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。

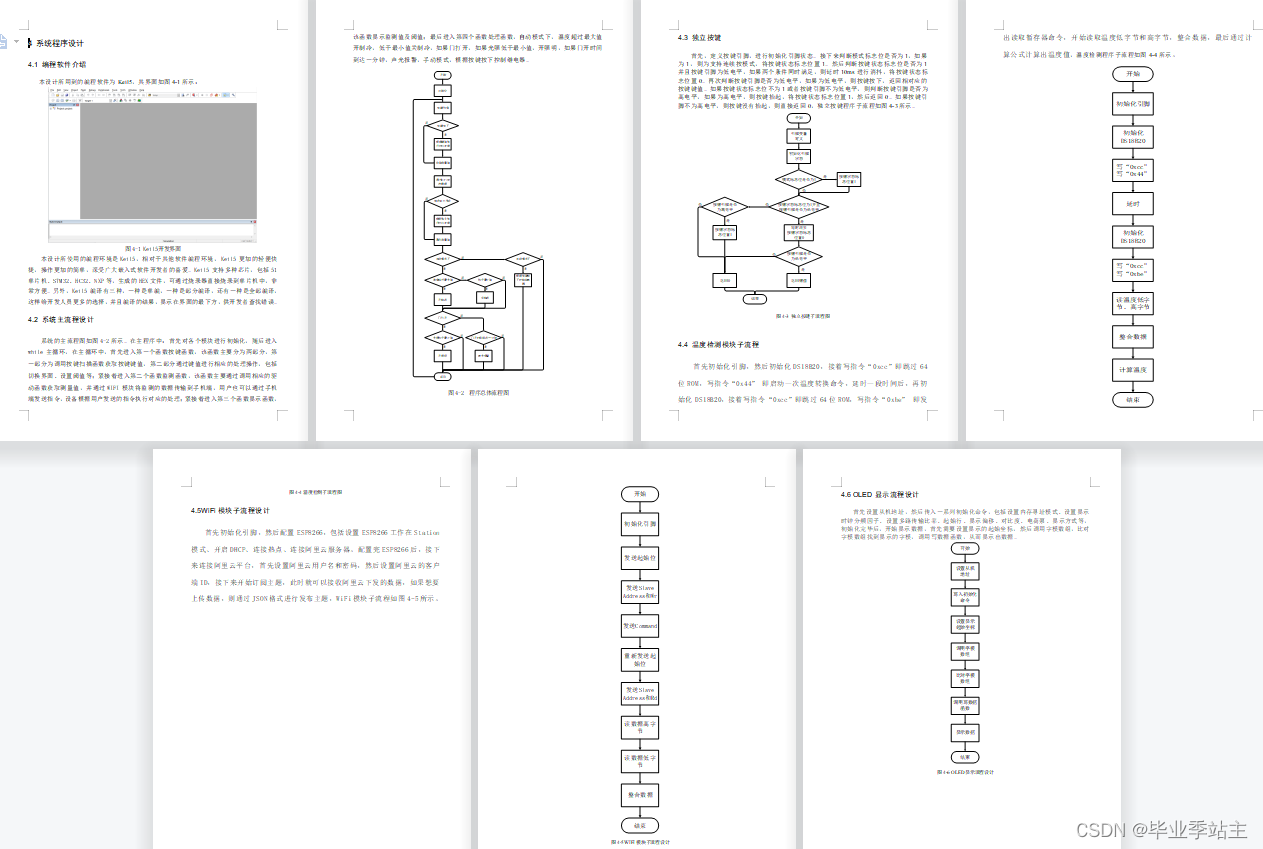

五、软件设计流程

六、部分程序展示
软件版本：keil5
逻辑程序和驱动程序分开，分布于main.c和其他.c文件



/****
*******监测函数
*****/
void Monitor_function(void)
