【单片机毕业设计】【wifi-mcuclub-jj-016】智能冰箱 | 多功能冰箱-32类【物联网设计】

最近设计了一个项目基于单片机的智能冰箱 | 多功能冰箱控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的智能冰箱控制系统设计

             基于单片机的多功能冰箱控制系统设计

项目编号：wifi-mcuclub-jj-016

单片机类型：STM32F103C8T6

具体功能：

1、通过两个防水式DS18B20测量冰箱的上下层温度，并通过两个继电器模拟上下层制冷系统，当温度高于设置最大值时，相应层的继电器闭合进行制冷，直到小于设置最小值
2、通过两个霍尔传感器检测冰箱门是否打开，如果打开，则开始计时，若1分钟后门仍未关闭，则进行声光报警
3、通过光敏电阻检测光照值，如果光照值低于设置最小值且为开门状态，则自动打开照明灯
4、通过按键设置各阈值、手动控制上下层制冷、照明灯、切换模式
5、通过显示屏显示测量值
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制上下层制冷、照明灯以及模式切换
扩展功能：通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制上下层制冷、照明灯以及模式切换

设计内容展示：

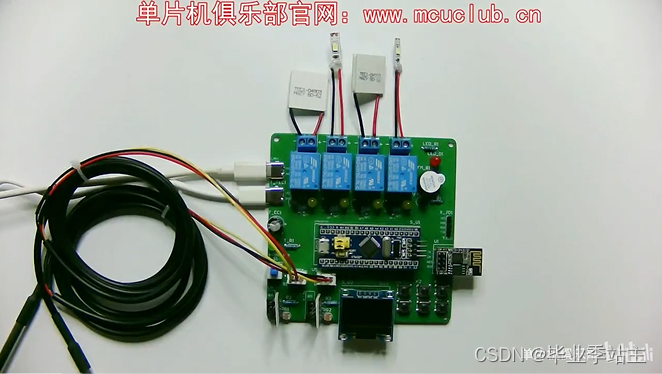

一、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

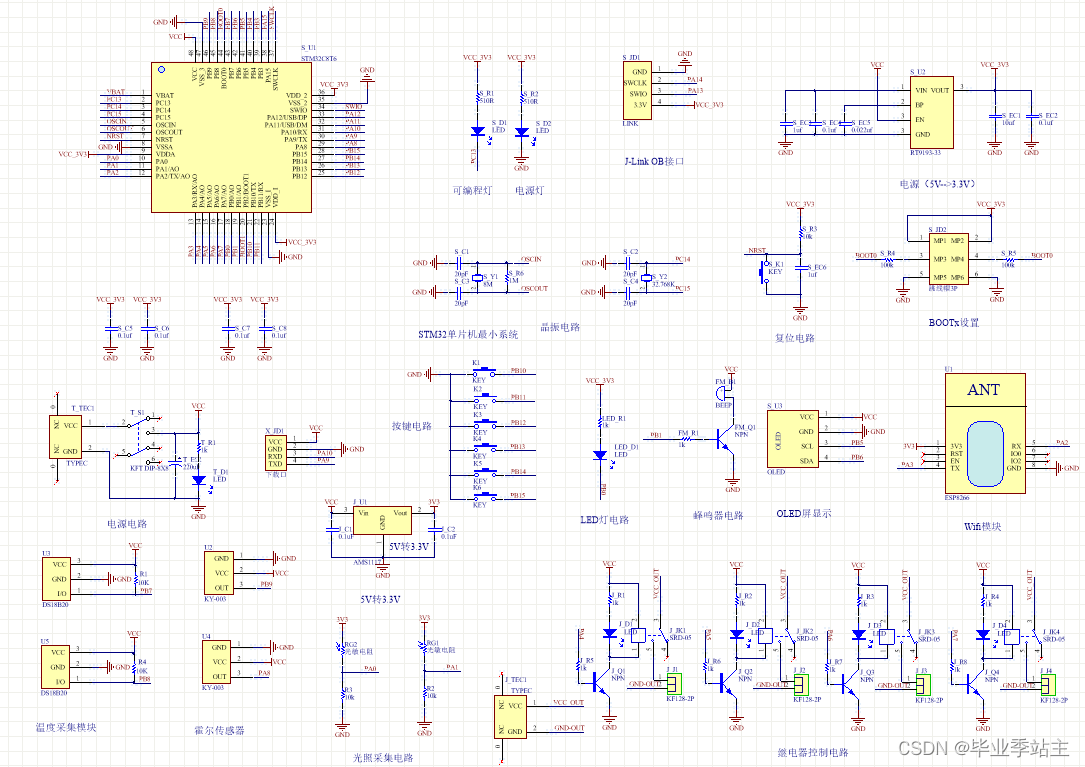

二、原理图
软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

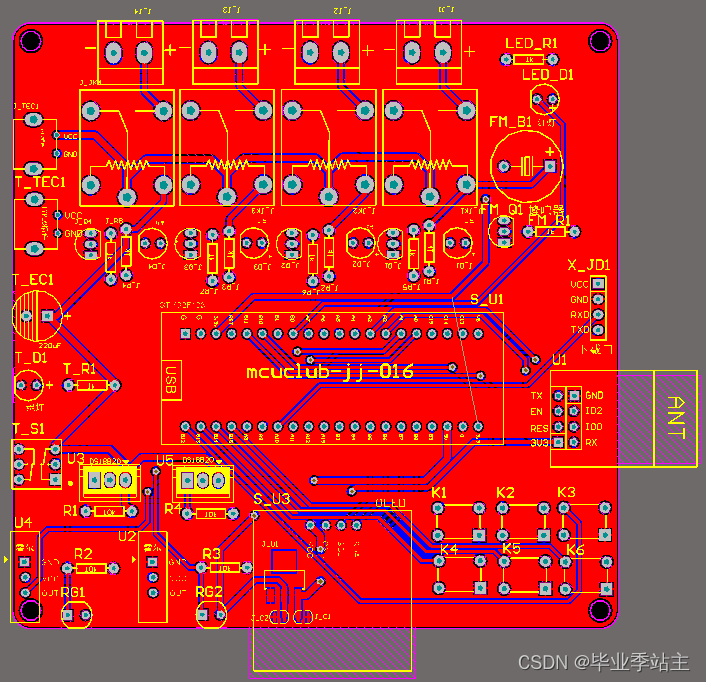

三、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，
隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温度检测模块，通过该模块检测冰箱周围的温度；第二部分是光照强
