【单片机毕业设计】【mcuclub-jj-023】智能花盆 | 多功能花盆 | 智能养殖箱 | 多功能养殖箱

最近设计了一个项目基于单片机的智能花盆 | 多功能花盆 | 智能养殖箱 | 多功能养殖箱控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的智能花盆控制系统设计

             基于单片机的多功能花盆控制系统设计

             基于单片机的智能养殖箱 控制系统设计

             基于单片机的多功能养殖箱控制系统设计

项目编号：mcuclub-jj-023

单片机类型：STC89C52、STM32F103C8T6

具体功能：

1、通过防水式DS18B20测量土壤温度，当温度高于设置最大值时，进行风扇降温
2、通过土壤湿度传感器检测湿度值，当湿度值低于设置最小值时，进行水泵浇水
3、通过光敏电阻检测光照值，当光照值小于设置最小值时则自动进行补光；当光照值大于设置最大值时，则自动打开遮雨棚进行遮光（四相步进电机模拟）
4、通过雨水检测模块检测是否下雨，如果下雨，则自动打开遮雨棚
5、通过按键可设置各阈值
6、通过显示屏显示测量值
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制风扇、水泵、补光、遮光棚以及模式切换

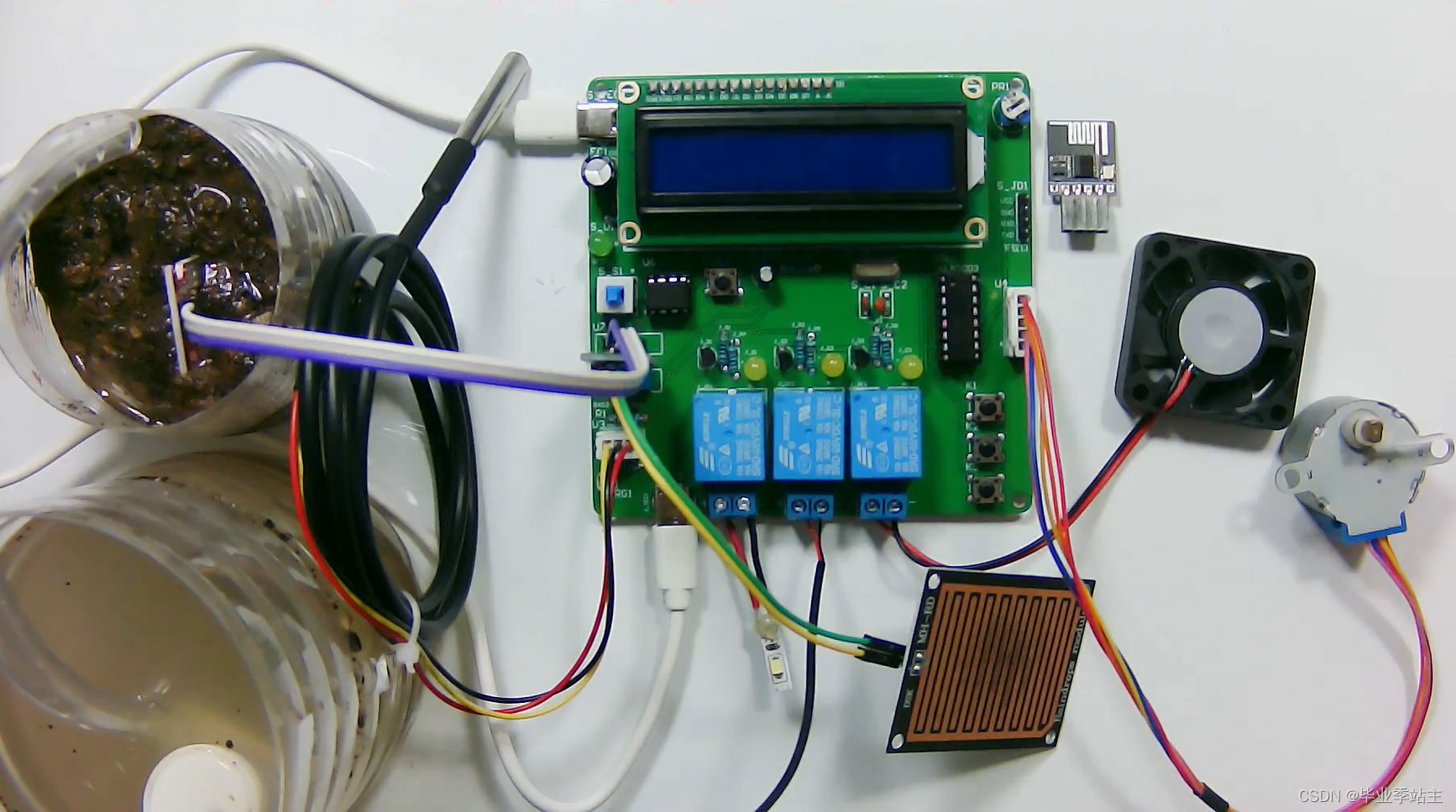

二、51实物图
单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

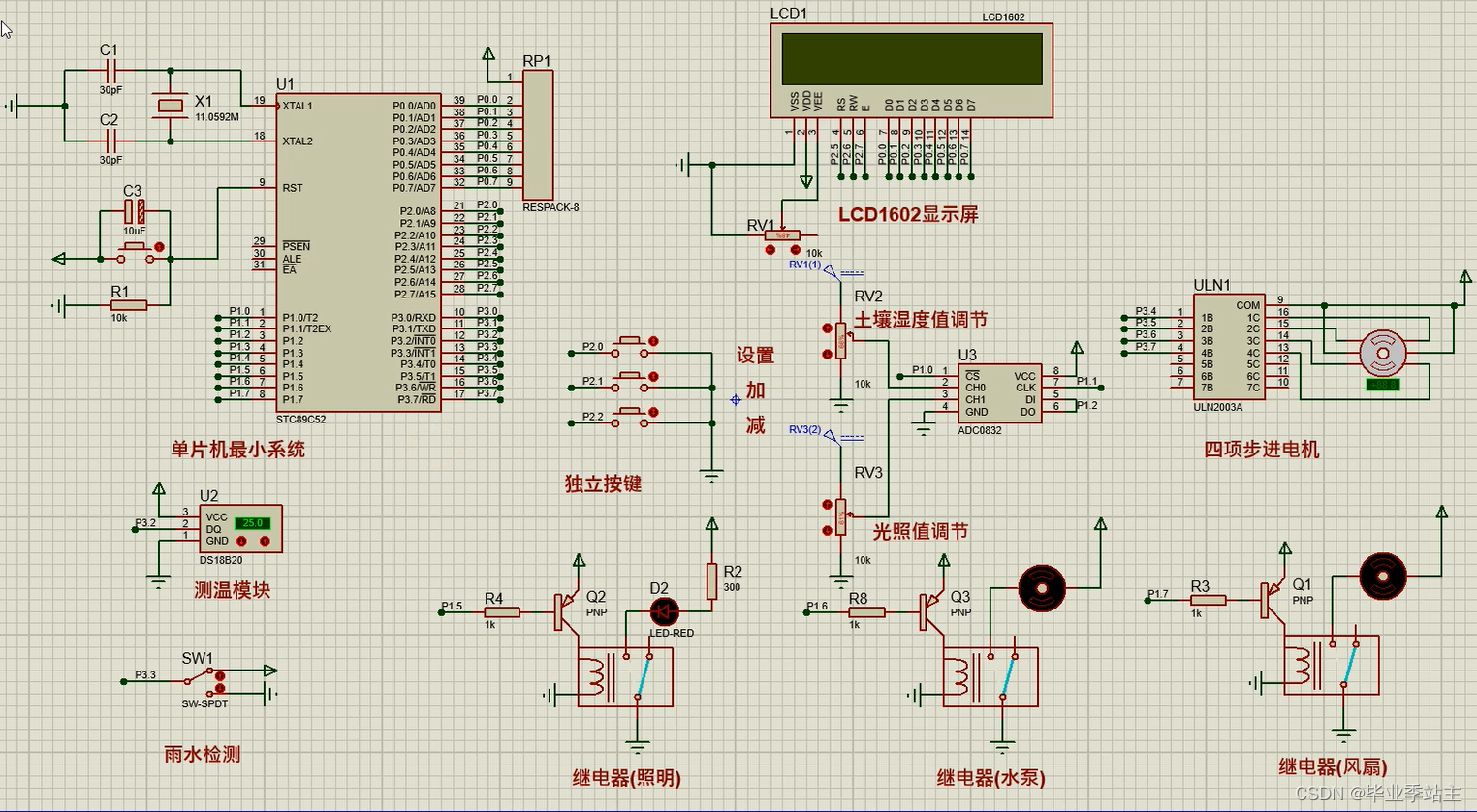

三、51仿真图
仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

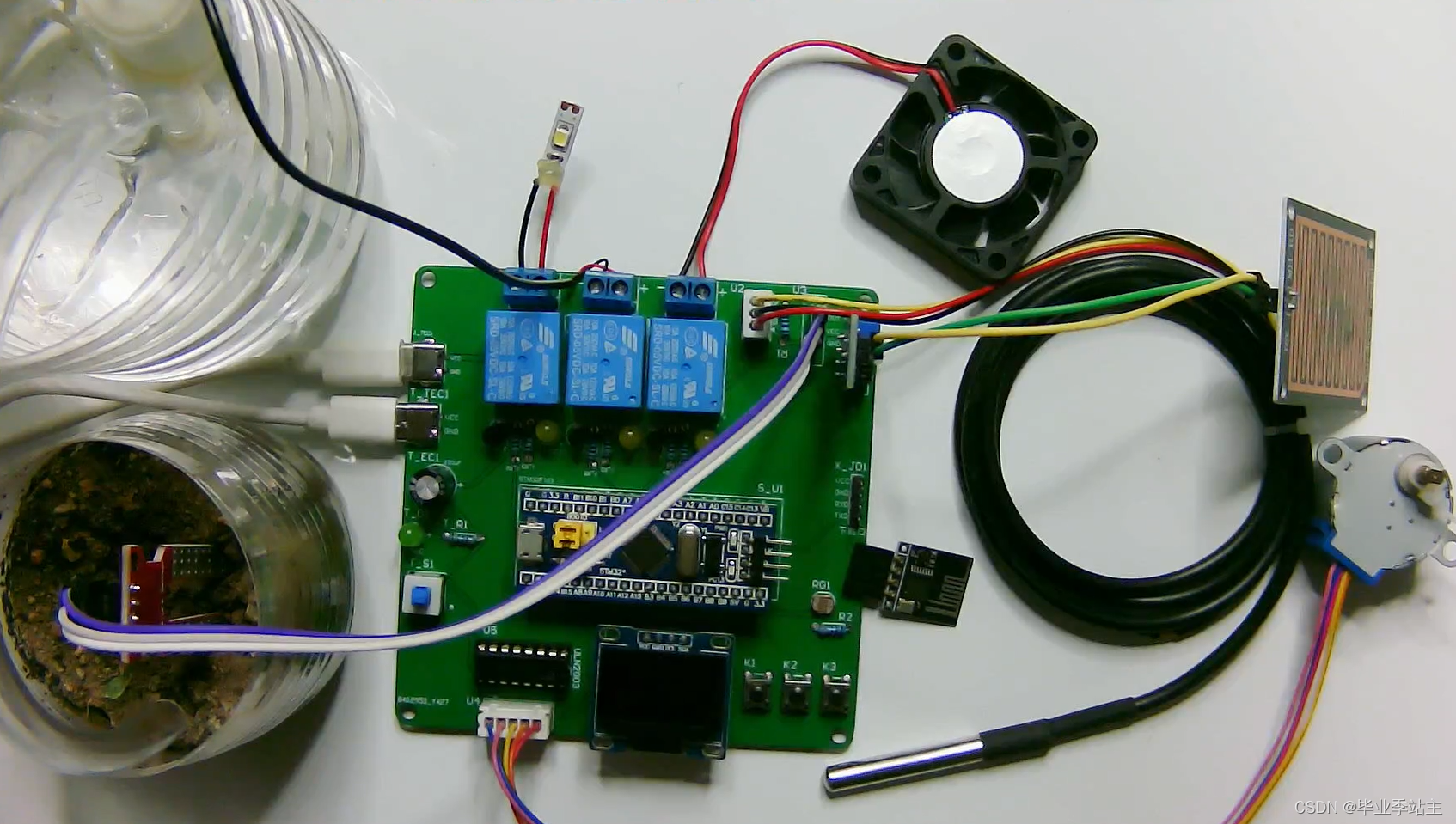

四、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

 五、原理图
软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

 六、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一
