【单片机毕业设计】【mcuclub-jj-002】三层电梯 | 电梯设计

最近设计了一个项目基于单片机的三层电梯 | 电梯设计控制系统，与大家分享一下：
一、基本介绍
项目名：基于单片机的三层电梯控制系统设计

             基于单片机的电梯设计控制系统设计

项目编号：mcuclub-jj-002

单片机类型：STC89C52、STM32F103C8T6

具体功能：

1、通过3个楼层键和两个开关门键实现电梯内部的控制，通过另外3个按键实现电梯外部的控制
2、通过其中一个四相步进电机模拟电梯开关门（正反半圈）
3、通过另一个四相步进电机模拟电梯升降，每转一圈，代表一层
4、通过hx711采集电梯内重量，当开门时，电梯如果超载，则蜂鸣器报警，不关门，直到不超载
5、通过分离式红外对管模拟防夹，如果关门时触发，则自动开门
6、通过两个LED灯代表此时电梯上下行状态
7、通过数码管显示电梯处于的楼层

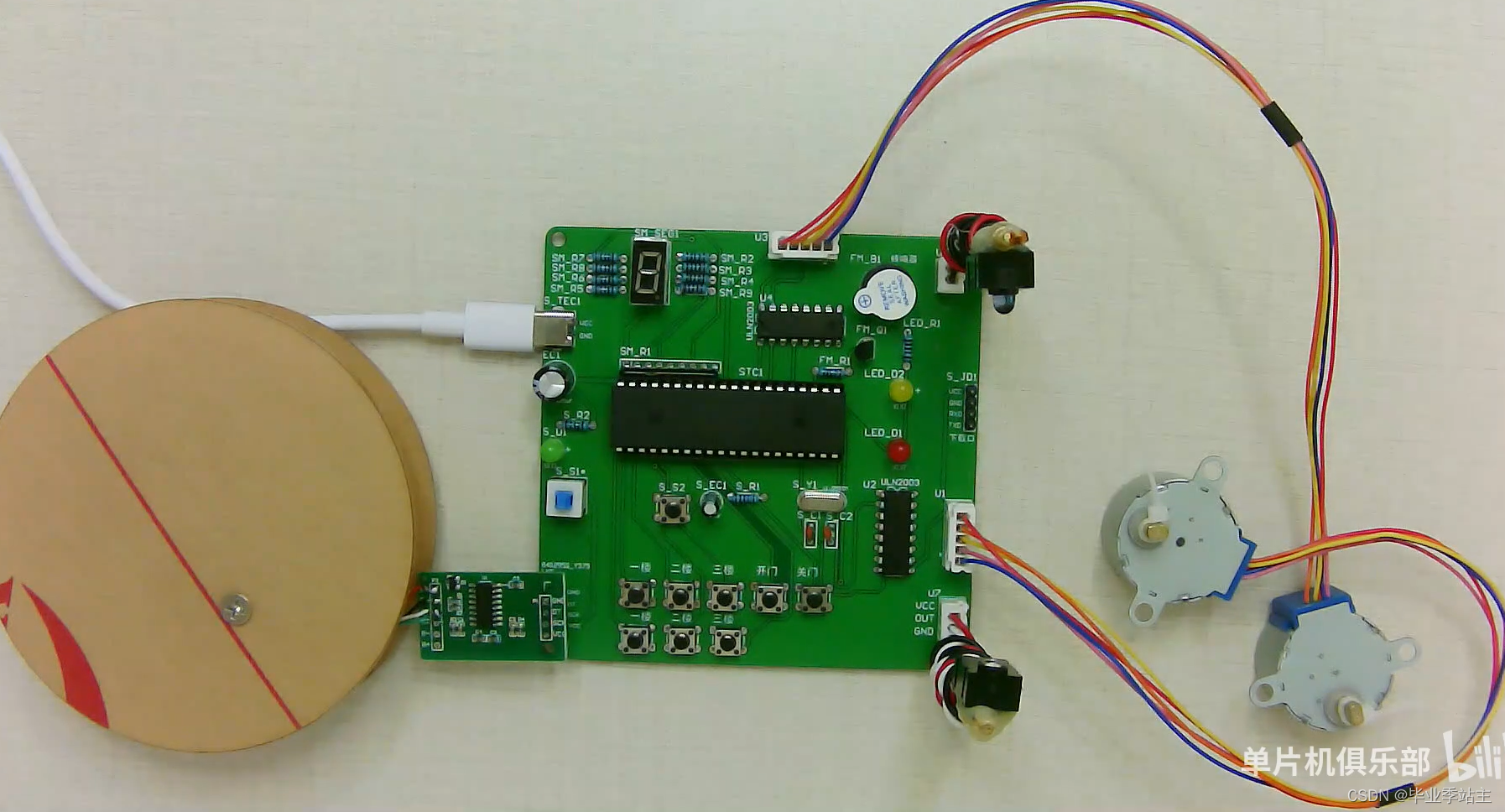

二、51实物图
单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

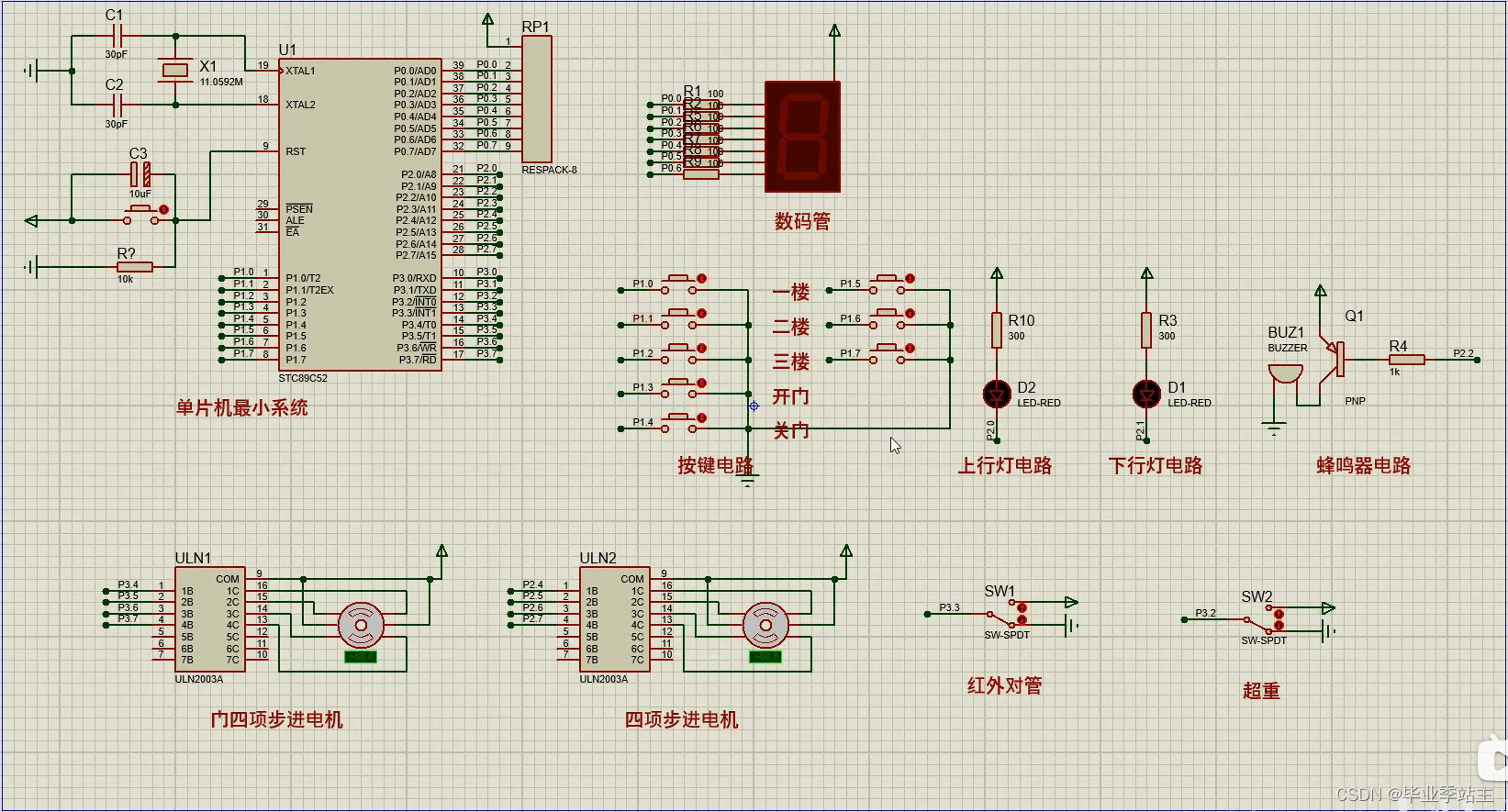

三、51仿真图
仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

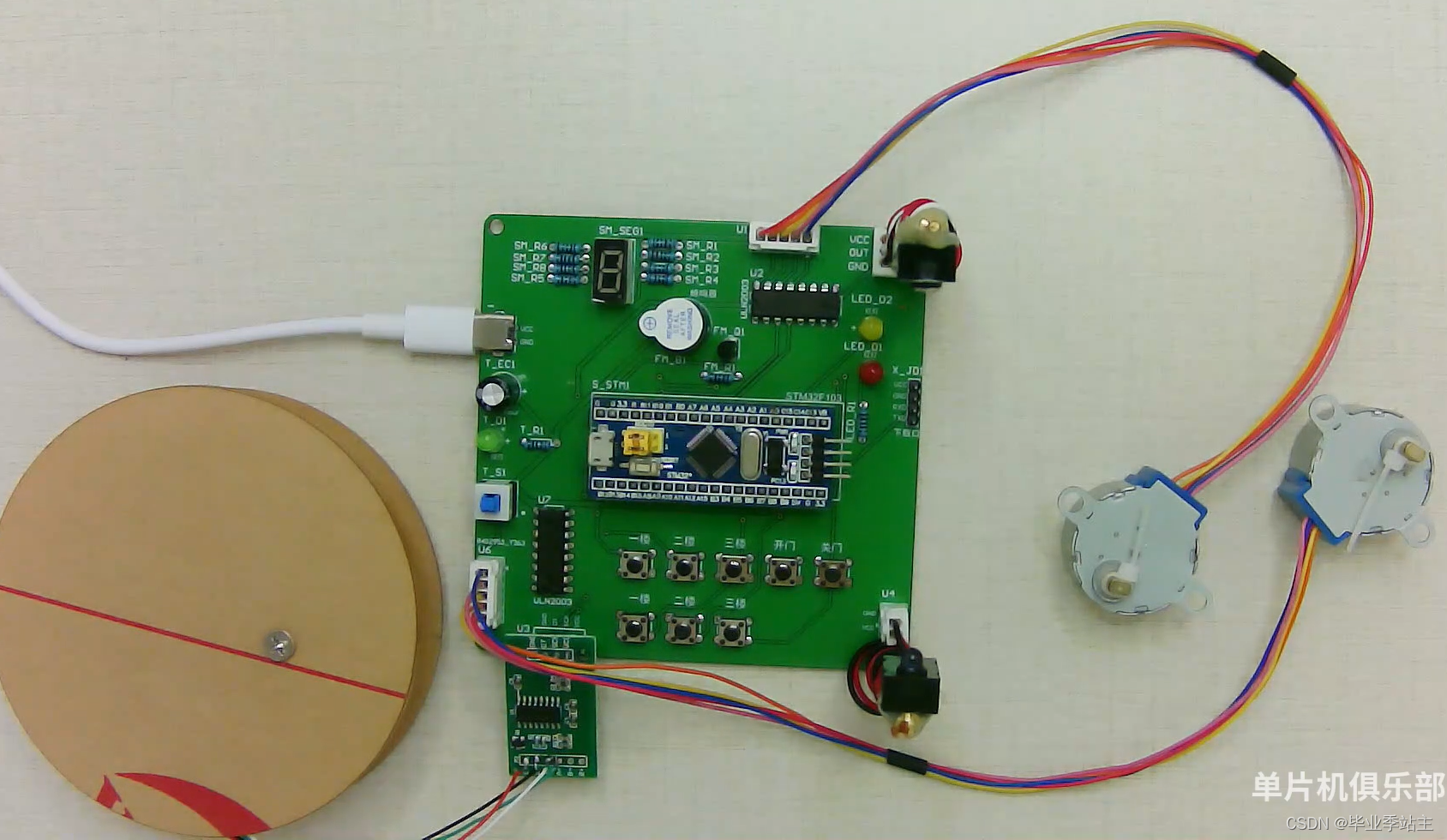

四、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

 五、原理图
软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图
