【手把手教百分百会】画实体板EDA的步骤教学

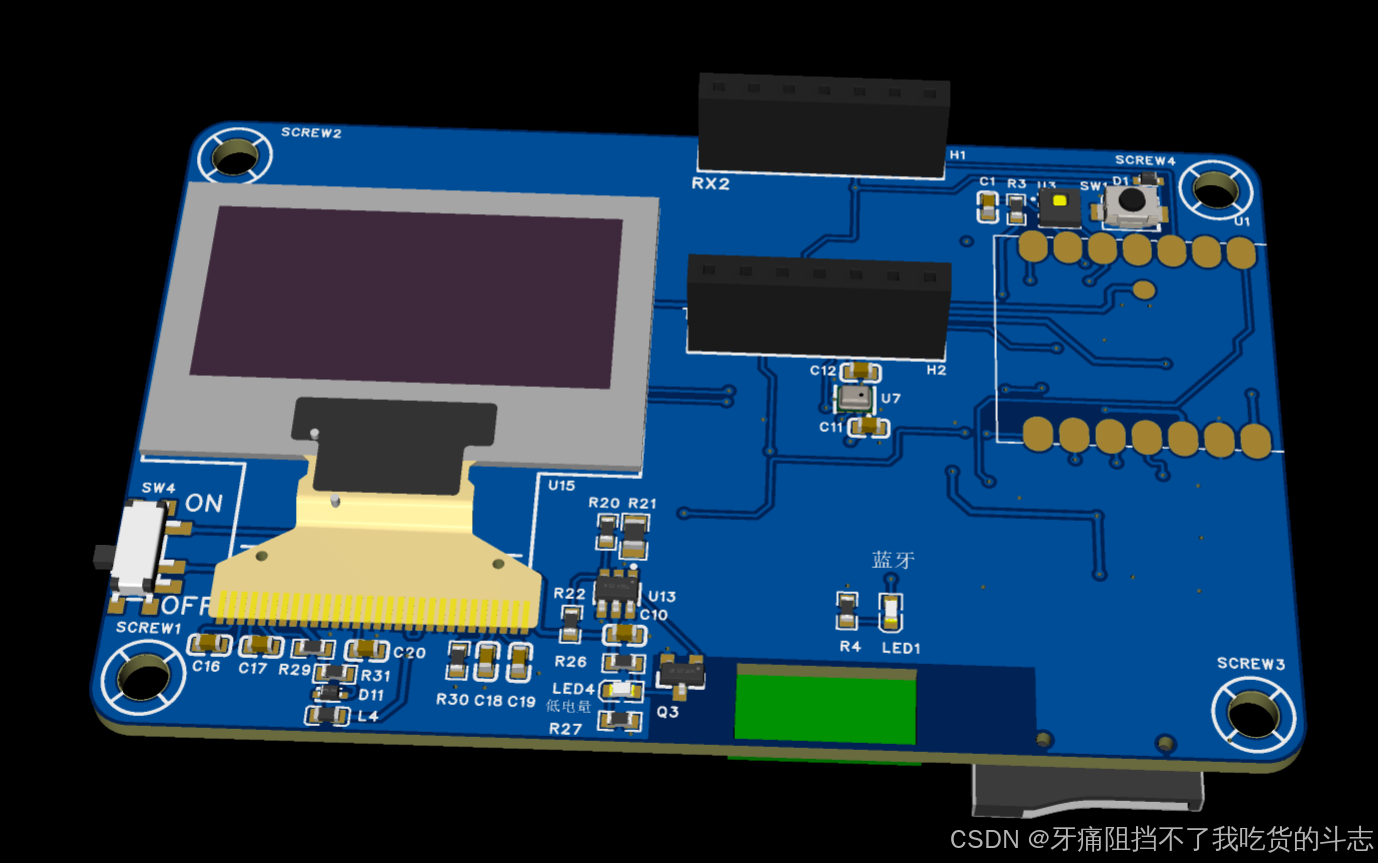

前面我们基本上把每个模块都已经讲差不多了，下面最重要的就是把他们拼起来，然后画出这样的板子：

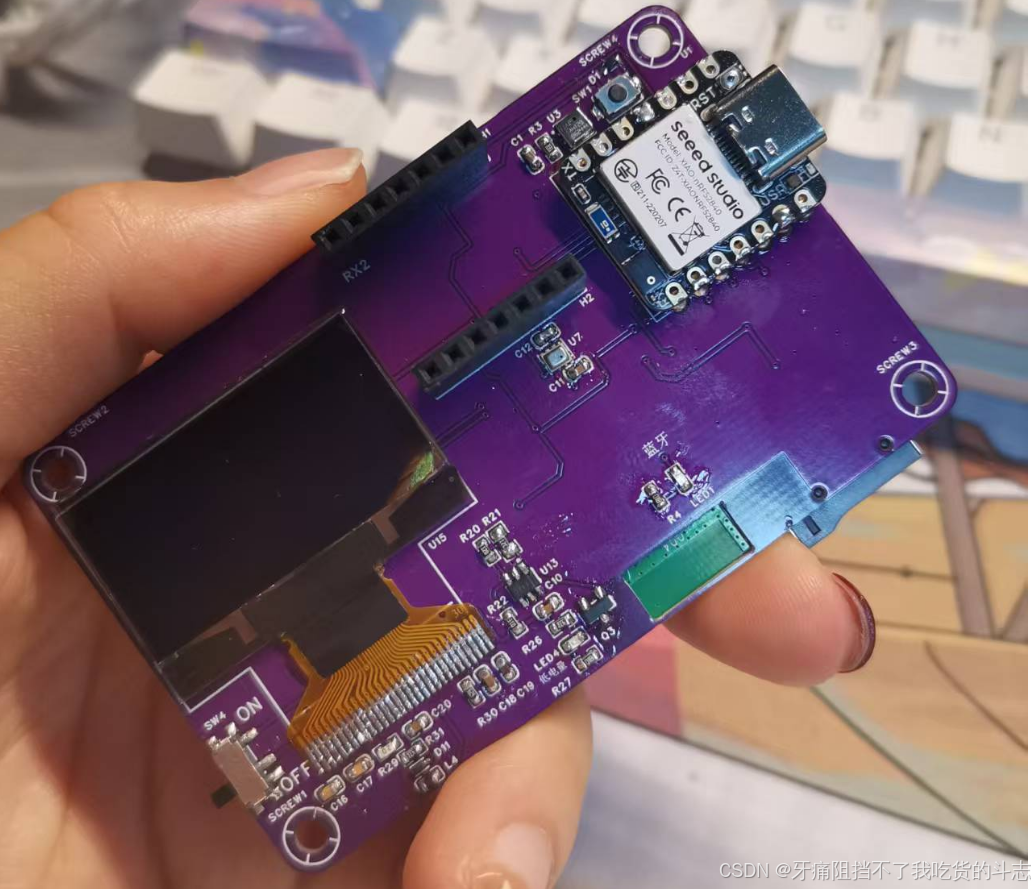

再把之前写好的程序整合调试，最终可以实现这样粗糙的显示：

并且这个还可以跳变，我们通过视频展示：

自写板实现温度和湿度读取

1.打好基本功

至于这些是怎么实现的，首先你需要去画这种板子，学会怎么使用基本的EDA工具：

【手把手教画板子】整理画过的SCH/PCB工程供日后参考-优快云博客https://blog.youkuaiyun.com/weixin_52340051/article/details/146352102?spm=1001.2014.3001.5501

2.每个部分融会贯通

每个部分有没有实现基本的功能？

代码和硬件能不能都实现？

协议之间存不存在干扰关系？并行了怎么办？

比如UART和SPI就存在多路复用的问题

【手把手教百分百学会】UART一对多通信实验带原理图、硬件连接、程序、电阻和二极管三极管选择说明_uart通信可以一对多吗-优快云博客https://blog.youkuaiyun.com/weixin_52340051/article/details/146155832

3.写任务计划书

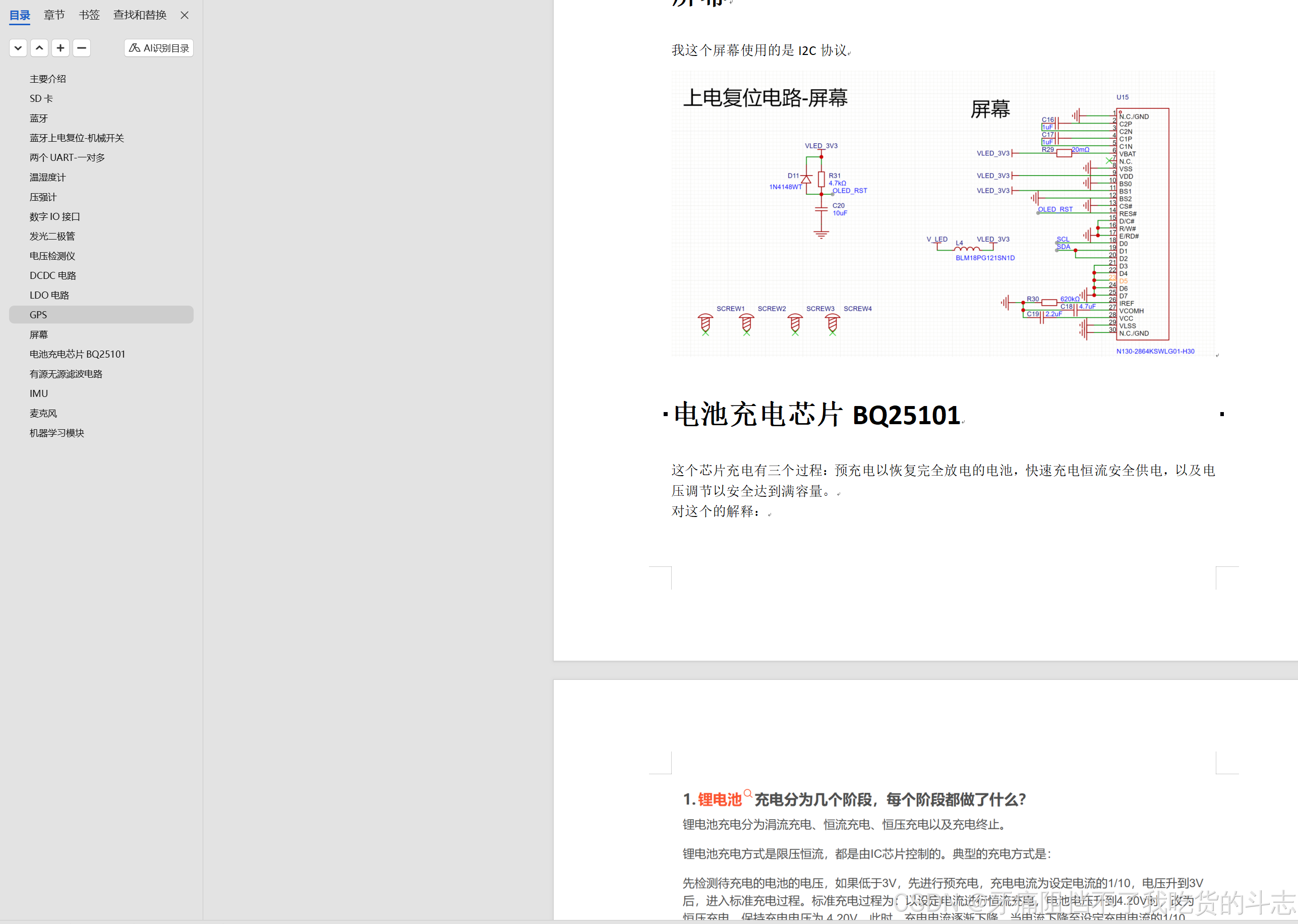

把每个模块写出来，用的什么协议，需要什么接口，电阻怎么计算的？需不需要滤波？

最好是了解每个模块的基本原理，在画板子的时候才能画明白（去看说明书）

比如蓝牙需要有净空区域，SD卡和电池的接口都要朝外，这些都是看说明书看出来的。

像我这个一样：

4.上手实战！

然后就是大胆的画板子了，再第一步的时候，你就要学会独立的去布局，画几层板子，哪里需要铺铜，比如四层板子顶层和底层就不需要铺铜，这些 都需要在第一步考虑清楚

预览以下3D视图，看看符不符合自己的预期

像我这个板子过于粗糙，就没有考虑到按钮的标注，以及温度计的散热问题，需要加散热片。

但后续还可以再迭代完善。

如果一切都准备就绪了，就开始购买元件然后焊接了！

完结撒花！！
