VLXAN实验二_____两站点VXLAN实现二层，三层互通实验

此次实验在“VLXAN实验一_____两站点VXLAN二层互通实验”的基础上继续完善现状
现在在实验一中，已完成PC1跨站点二层访问PC3，PC2跨站点二层访问PC4，但未启用VBDIF，无法跨网段互访

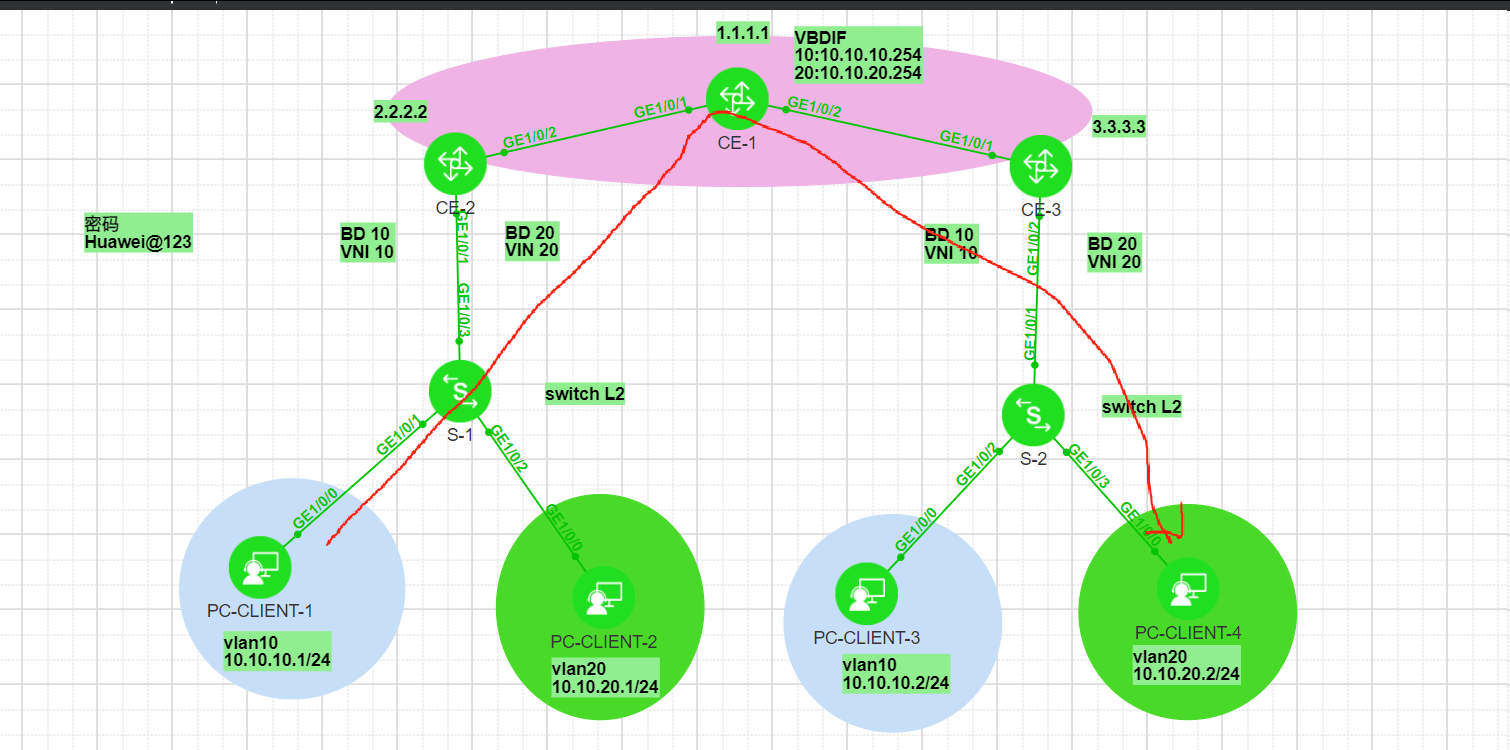

配置拓扑：
华为3one的在线环境可以恢复，
通过网盘分享的文件：VXLAN-test2.zip
链接: https://pan.baidu.com/s/1m4R-3nTgeB4qT9glh8-Thw 提取码: xk99

实验目标：
完成两站点VXLAN实现二层，三层互通实验

CE2和CE3上新增到CE1的隧道

CE2上新增隧道
interface Nve1
vni 10 head-end peer-list 1.1.1.1
vni 20 head-end peer-list 1.1.1.1

CE3上新增隧道
interface Nve1
vni 10 head-end peer-list 1.1.1.1
vni 20 head-end peer-list 1.1.1.1

标题CE1上配置BD，VIN，隧道等信息

CE1配置
bridge-domain 10
vxlan vni 10

bridge-domain 20
vxlan vni 20

interface Nve1
source 1.1.1.1
vni 10 head-end peer-list 2.2.2.2
vni 10 head-end peer-list 3.3.3.3
vni 20 head-end peer-list 2.2.2.2
vni 20 head-end peer-list 3.3.3.3

标题启用CE1上的VBDIF 10和20的网关

interface Vbdif10
ip address 10.10.10.254 255.255.255.0

interface Vbdif20
ip address 10.10.20.254 255.255.255.0

测试

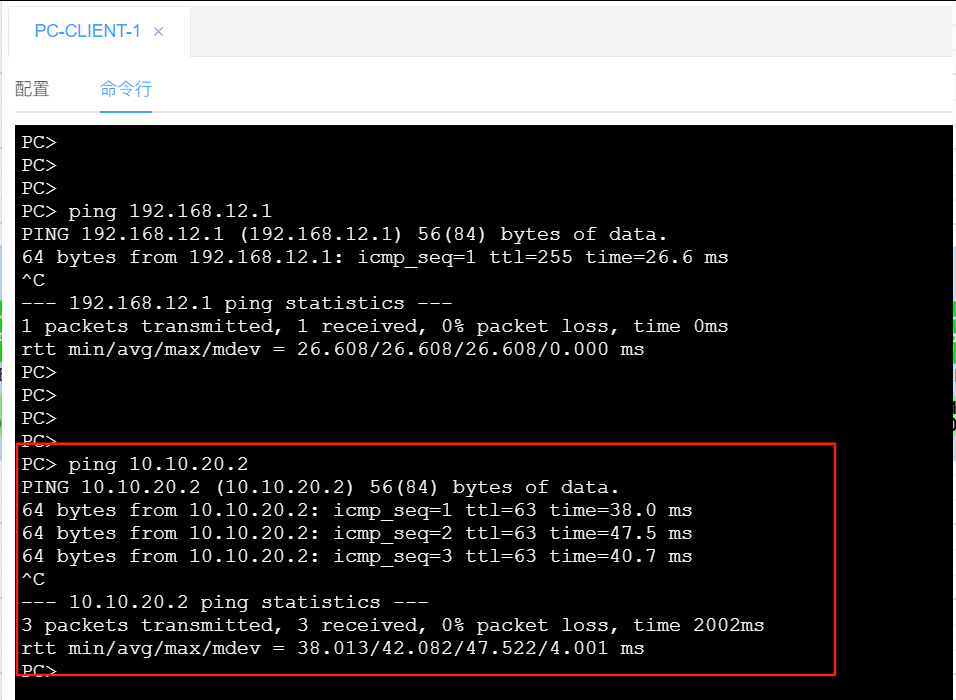

在PC1上pingPC4，

但是目前测试测试发现overlay网络和underlay网络并未完全分离，此处将interface Vbdif10、 Vbdif20

修改为配置至vpn-instance里面
CE1上配置
ip vpn-instance A
ipv4-family
route-distinguisher 1:1

interface Vbdif10
ip binding vpn-instance A
ip address 10.10.10.254 255.255.255.0

interface Vbdif20
ip binding vpn-instance A
ip address 10.10.20.254 255.255.255.0

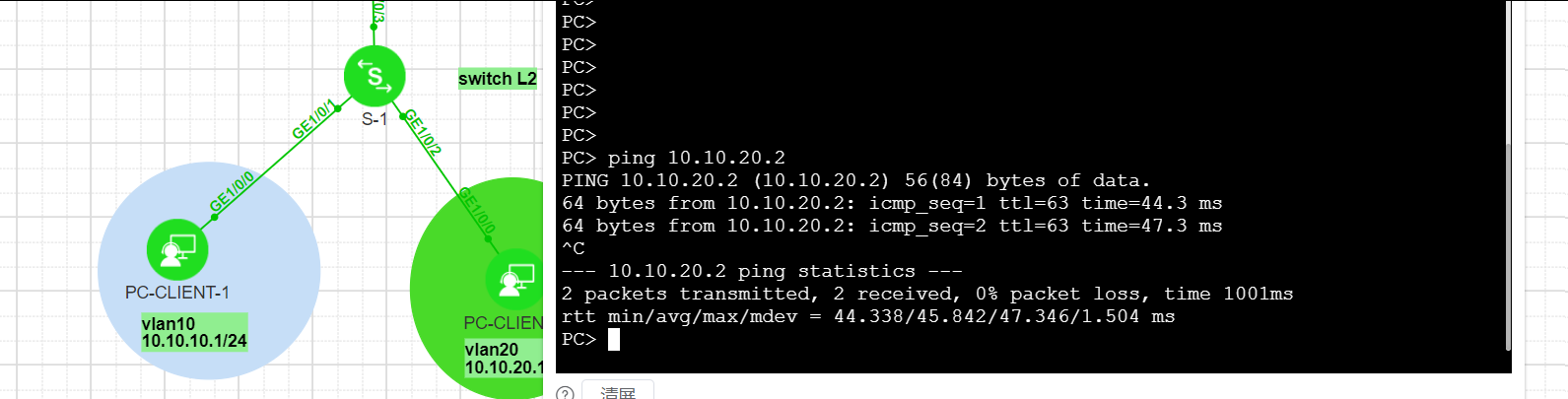

最终测试
