交通灯设计与仿真
题量： 1 满分： 100 分创建者：王佳宁截止时间：2022-04-24 11:54
一.简答题（共1 题,100.0分）
1

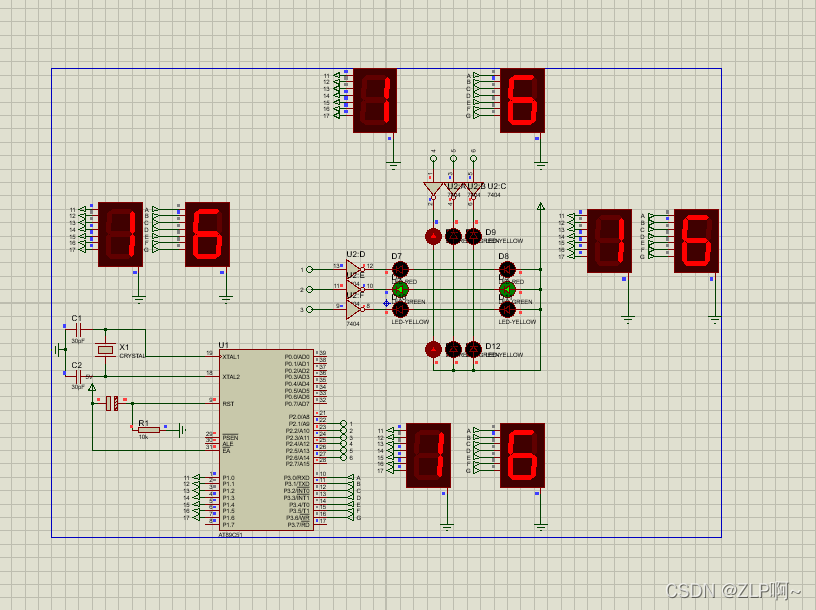

查看书中第六章的交通灯实例，设计并进行仿真，将原程序中倒计时20秒改为倒计时15秒。要求Proteus绘制电路图中体现学号姓名，并录制仿真效果。

填写答案

#include "reg51.h"

sbit in1 = P2^1;
sbit in2 = P2^2;
sbit in3 = P2^3;
sbit in4 = P2^4;
sbit in5 = P2^5;
sbit in6 = P2^6;

typedef unsigned char u8;
u8 a[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
void delay(int ms)
{
	int i,j;
	for(i=ms;i>0;i--)
	  for(j=110;j>0;j--);
}
void display(int d)
{	  int f = d;
	 while(f>=0)
	 {
	 if(f<10)
	 {
	  P3=a[f];
	  P1=a[0];
	  f=f-1;
	  delay(1000);
	  }
	  if(f>=10)
	  {
	  P3=a[f%10];
	  P1=a[f/10];
	  f=f-1;
	  delay(1000);
	 }
	 }

}

void one()
{
	in1=0;
	in2=1;
	in3=0;
	in4=1;
	in5=0;
	in6=0;
}
void two()
{
  	in1=0;
	in2=1;
	delay(800);
	in2=0;
	delay(800);
	in3=0;
	in4=1;
	in5=0;
	in6=0;
}
void three()
{
  	in1=0;
	in2=0;
	in3=1;
	in4=1;
	in5=0;
	in6=0;
}
void four()
{
  	in1=1;
	in2=0;
	in3=0;
	in4=0;
	in5=1;
	in6=0;
}
void five()
{
  	in1=1;
	in2=0;
	in3=0;
	in4=0;
	in5=1;
	delay(800);
	in5=0;
	delay(800);
	in6=0;
}
void six()
{
  	in1=1;
	in2=0;
	in3=0;
	in4=0;
	in6=1;
	delay(800);
	in6=0;
	delay(800);
	in5=0;
}
int main()
{
	int i=0;
	in1=0;
	in2=0;
	in3=0;
	in4=0;
	in5=0;
	in6=0;
  while(1)
  {
   one();
   display(20);
   two();
   display(3);
   three();
   display(2);
   four();
   display(20);
   five();
   display(3);
   six();
   display(2);
  }
}
