前言

一、CLion的配置

（一）下载CLion

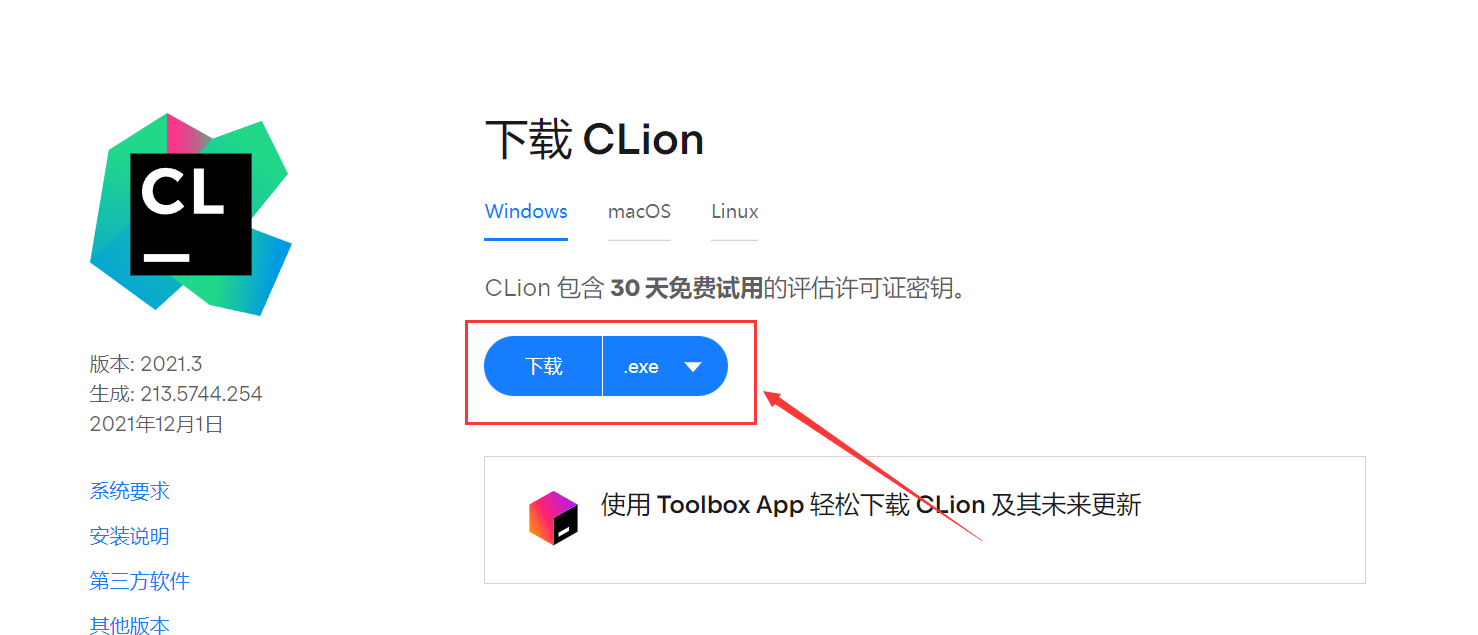

官网下载：CLion2021.2 Winx64
https://www.jetbrains.com/zh-cn/clion/download/#section=windows
在这里插入图片描述
注意：Clion近期的新版本才支持STM32 cubeMX，我在这里直接下载的最新版。

（二）安装Clion

安装Clion比较简单，基本上不会遇到什么问题，不过我这里还是贴上了安装过程的图片

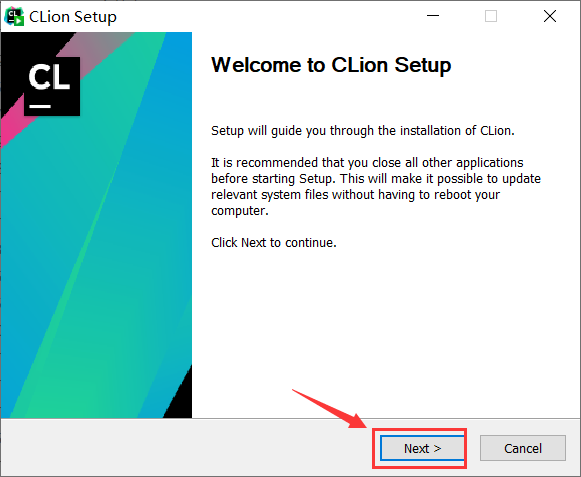

双击下载好的安装包，点击“Next”

在这里插入图片描述

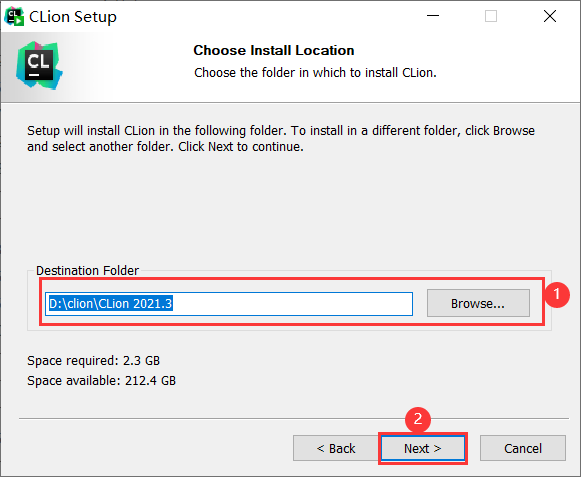

选中安装路径

在这里插入图片描述

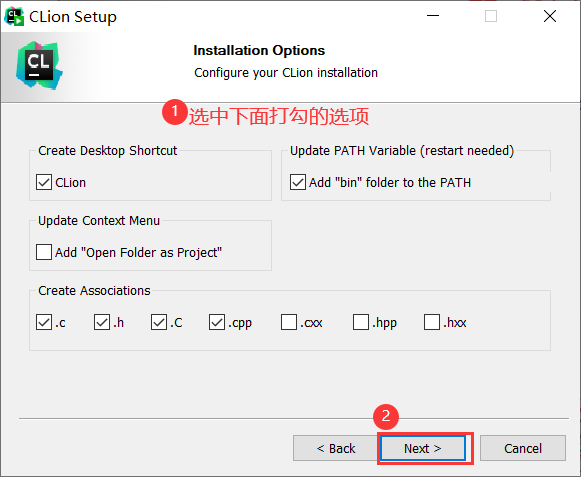

配置安装选项

在这里插入图片描述

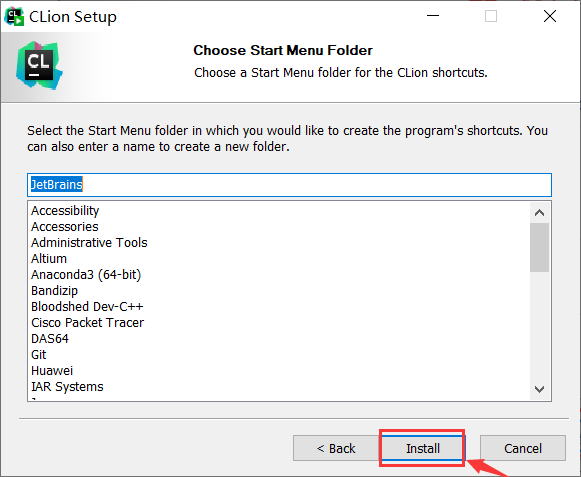

选择开始菜单文件夹

在这里插入图片描述

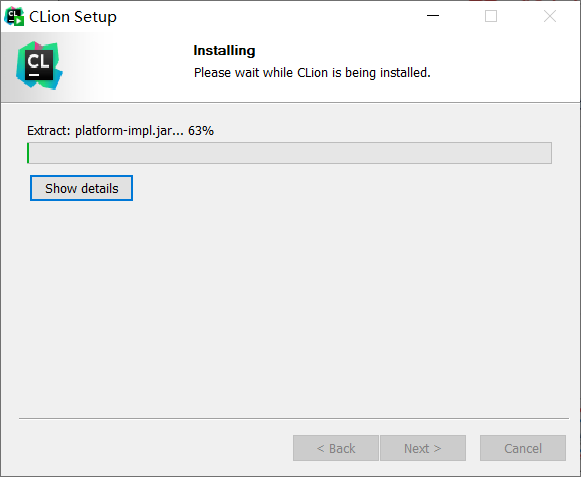

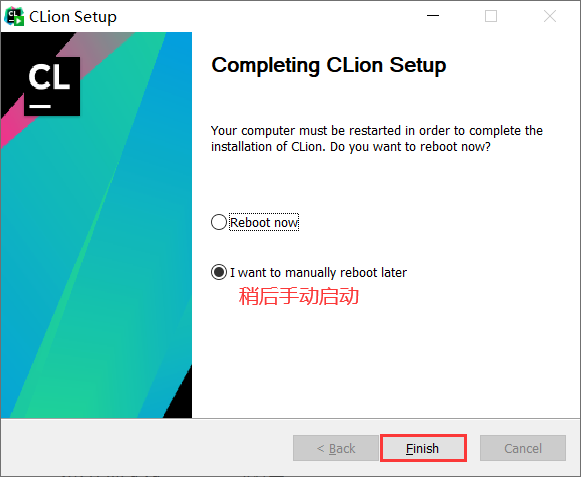

等待一段时间后，安装成功

在这里插入图片描述

这里我们暂时先不急打开Clion软件，我们需要配置好使用CubeMx的其他配置

在这里插入图片描述

二、安装依赖环境

（一）安装arm-none-eabi-gcc

windows 下arm-none-eabi-gcc下载

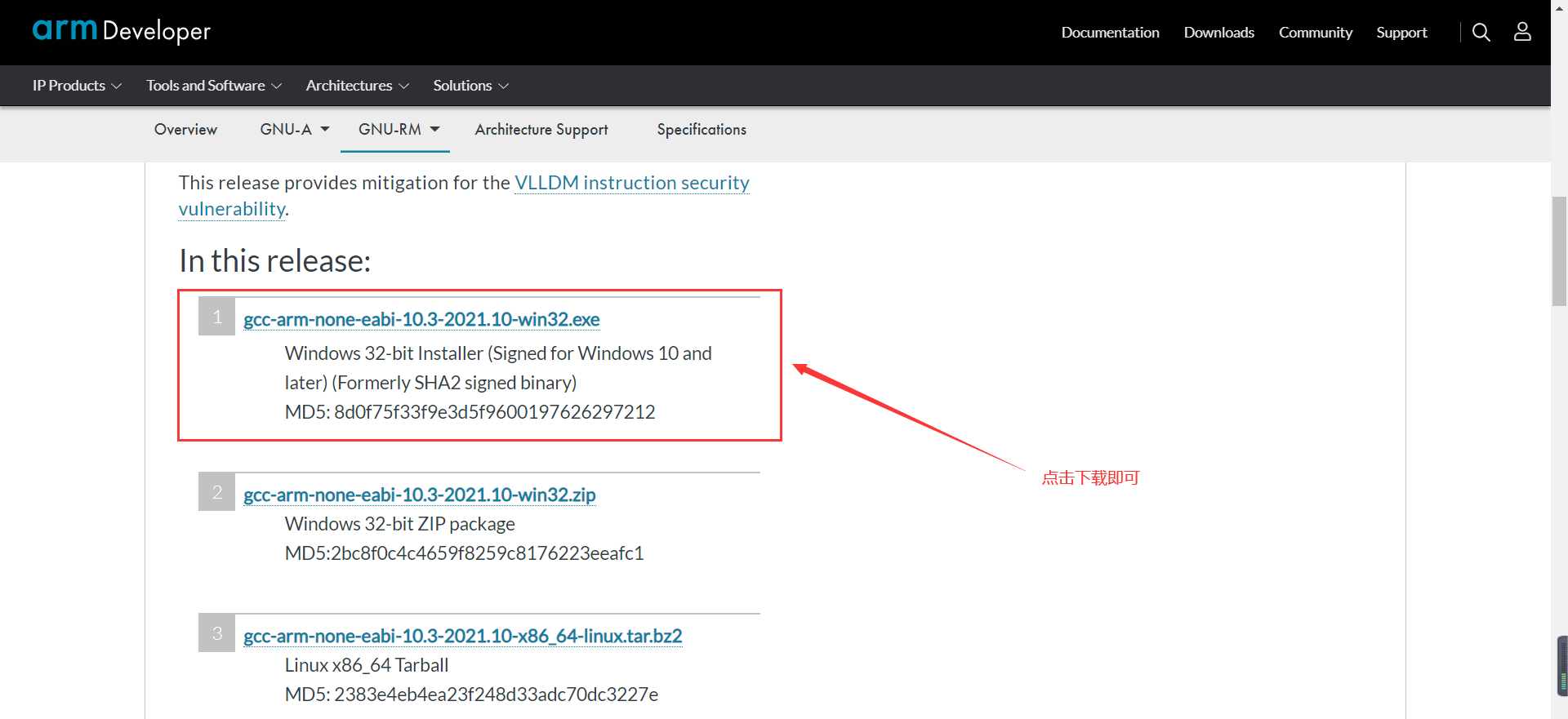

进入官网后，往下滑动，找到所需要下载的版本
在这里插入图片描述

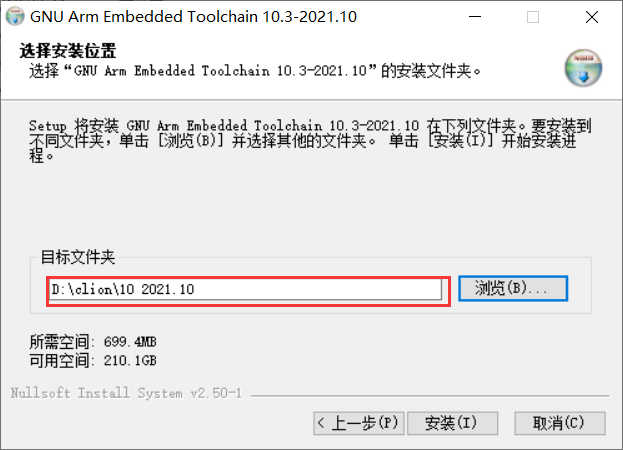

下载完成后，接下来一步一步安装即可，建议安装路径选择与clion一致，这样便于管理

点击安装，等待

（二）安装MinGW

MinGW官网下载网址

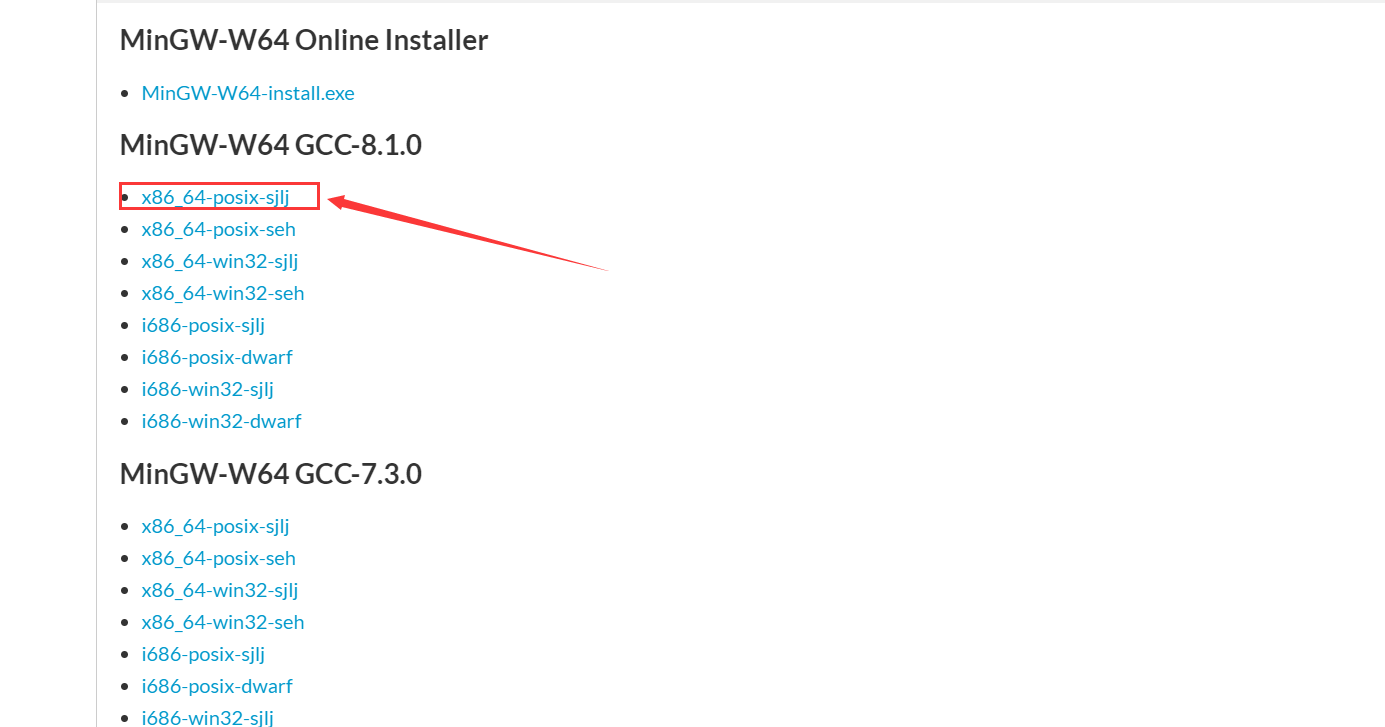

进入官网后，往下滑动，找到所需的版本，下载即可

在这里插入图片描述

下载完成后，将文件夹解压即可（需要记住文件位置，或者可以将解压后的文件夹移动到clion文件中）

（三）安装openocd

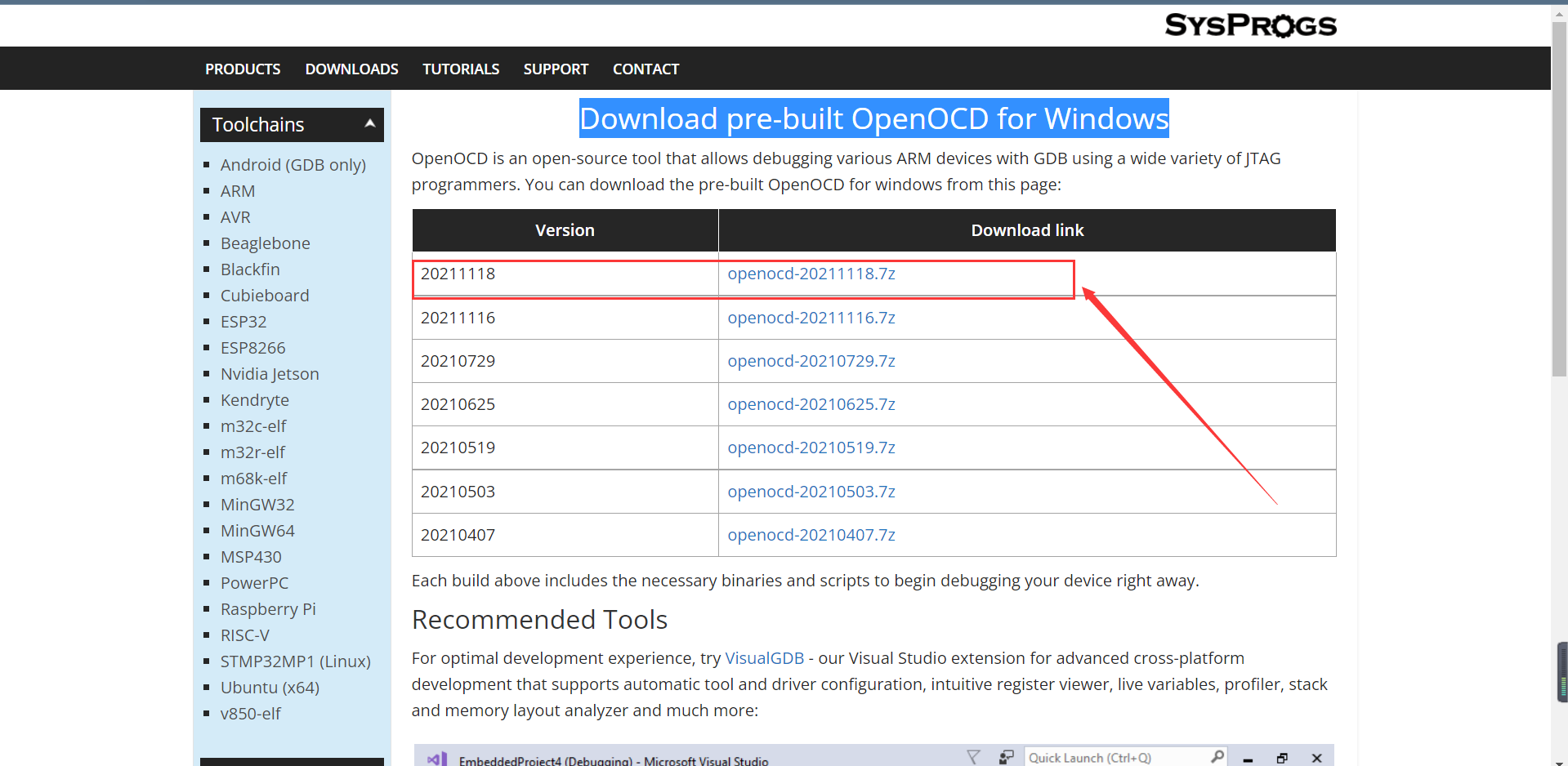

官网下载：Download pre-built OpenOCD for Windows

在这里插入图片描述
下载完成后，将压缩包解压（需记住文件路径）

（四）添加环境变量

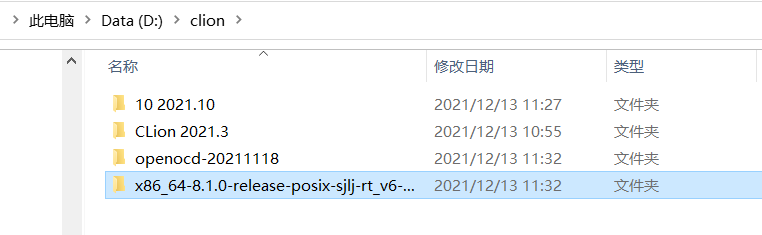

我已将需要的文件全部添加到了Clion文件夹中

在这里插入图片描述

arm-none-eabi-gcc 路径下bin文件夹
Openocd路径下bin文件夹
MinGW路径下bin文件夹

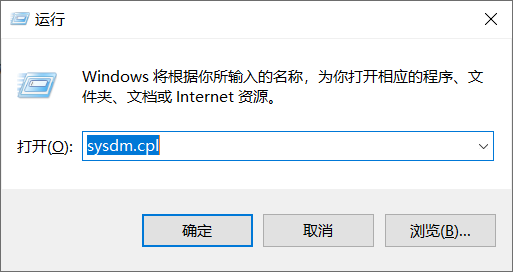

点击win+r,运行sysdm.cpl，进入系统属性设置

在这里插入图片描述

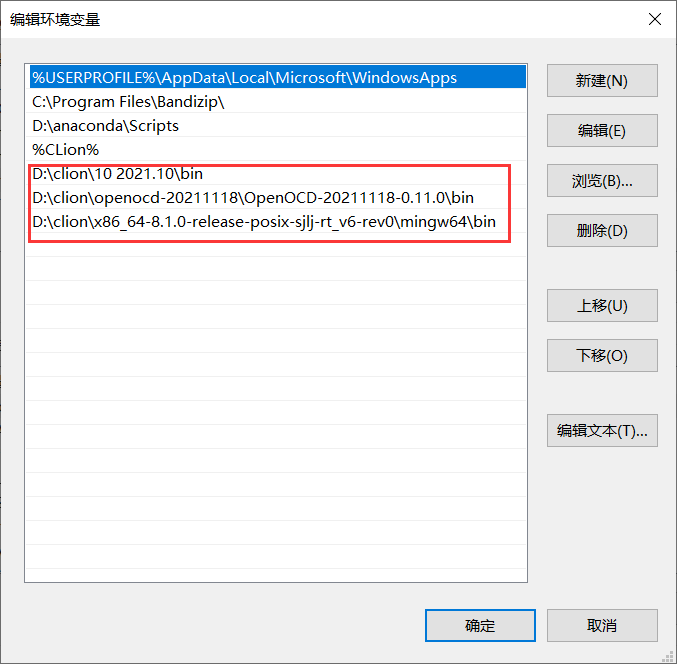

选择高级–环境变量，添加环境变量

在这里插入图片描述

添加成功后，可在命令窗输入测试命令验证环境变量是否安装成功。

验证arm-none-eabi-gcc安装成功

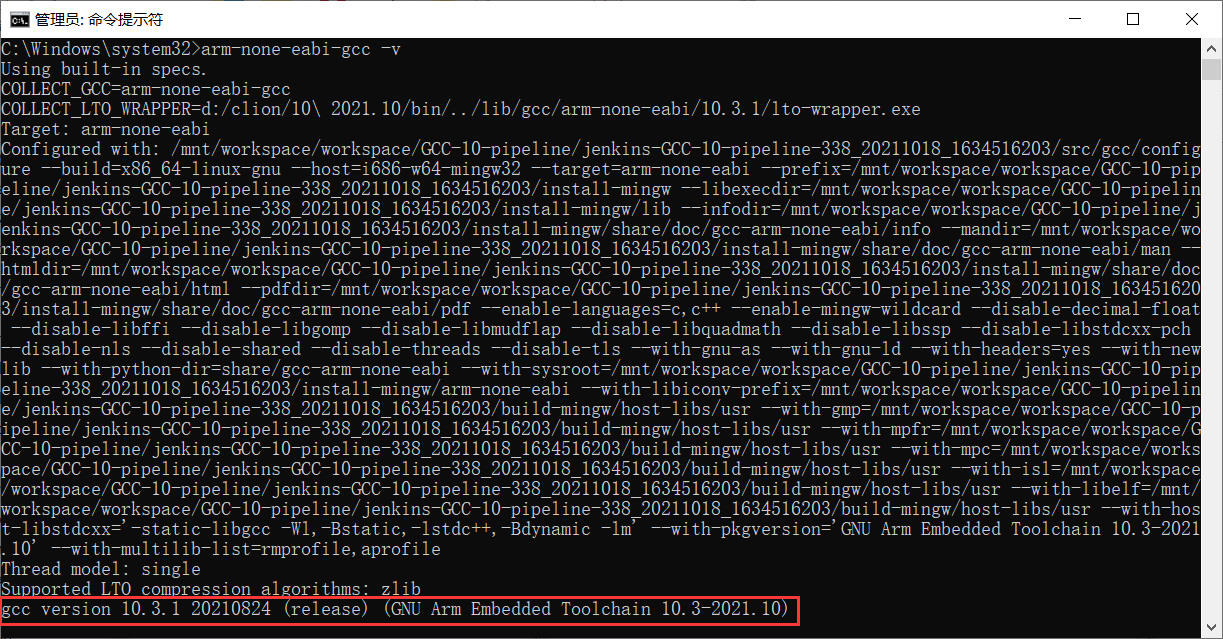

命令串口中输入arm-none-eabi-gcc -v，测试版本信息

在这里插入图片描述
有版本号输出，表示安装成功。

三、配置Clion工程

（一）新建工程

进入Clion,新建一个工程

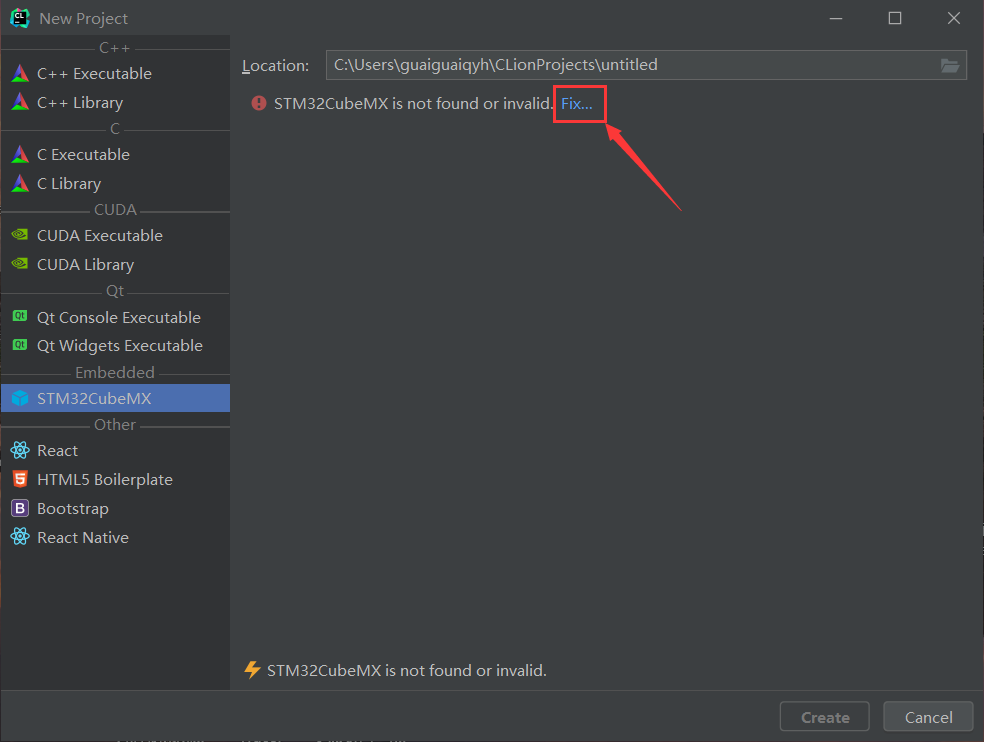

选择STM32CubeMX,在这里可能会提示找不到CubeMX
注意：首先要正确安装成功CubeMX，然后再Clion中修改软件依赖路径即可
关于CubeMX的安装与使用，可参考
STM32CubeMX环境搭建及使用

在这里插入图片描述

点击fix,改变软件依赖路径

在这里插入图片描述

然后选择ok即可，即可找到安装成功的CubeMX

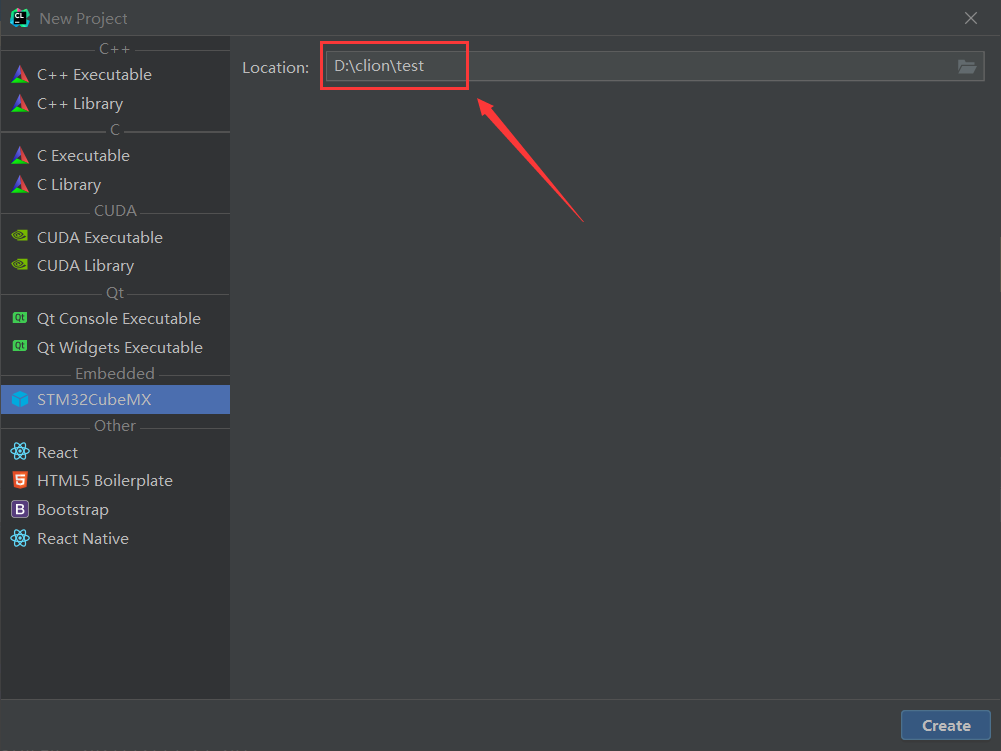

选择好项目要运行的路径后，点击create

在这里插入图片描述

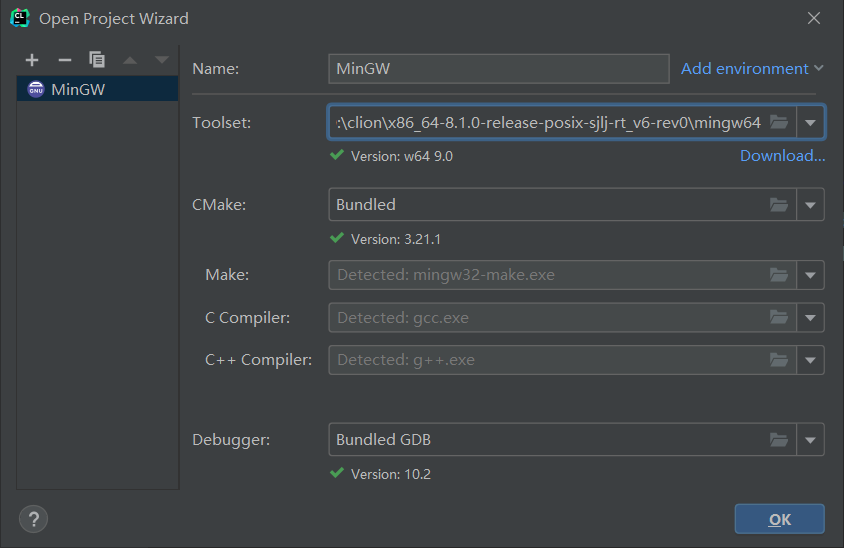

点击create后，出现MinGW的配置，需要注意其依赖的环境及版本号，确认无误后，点击ok即可

在这里插入图片描述

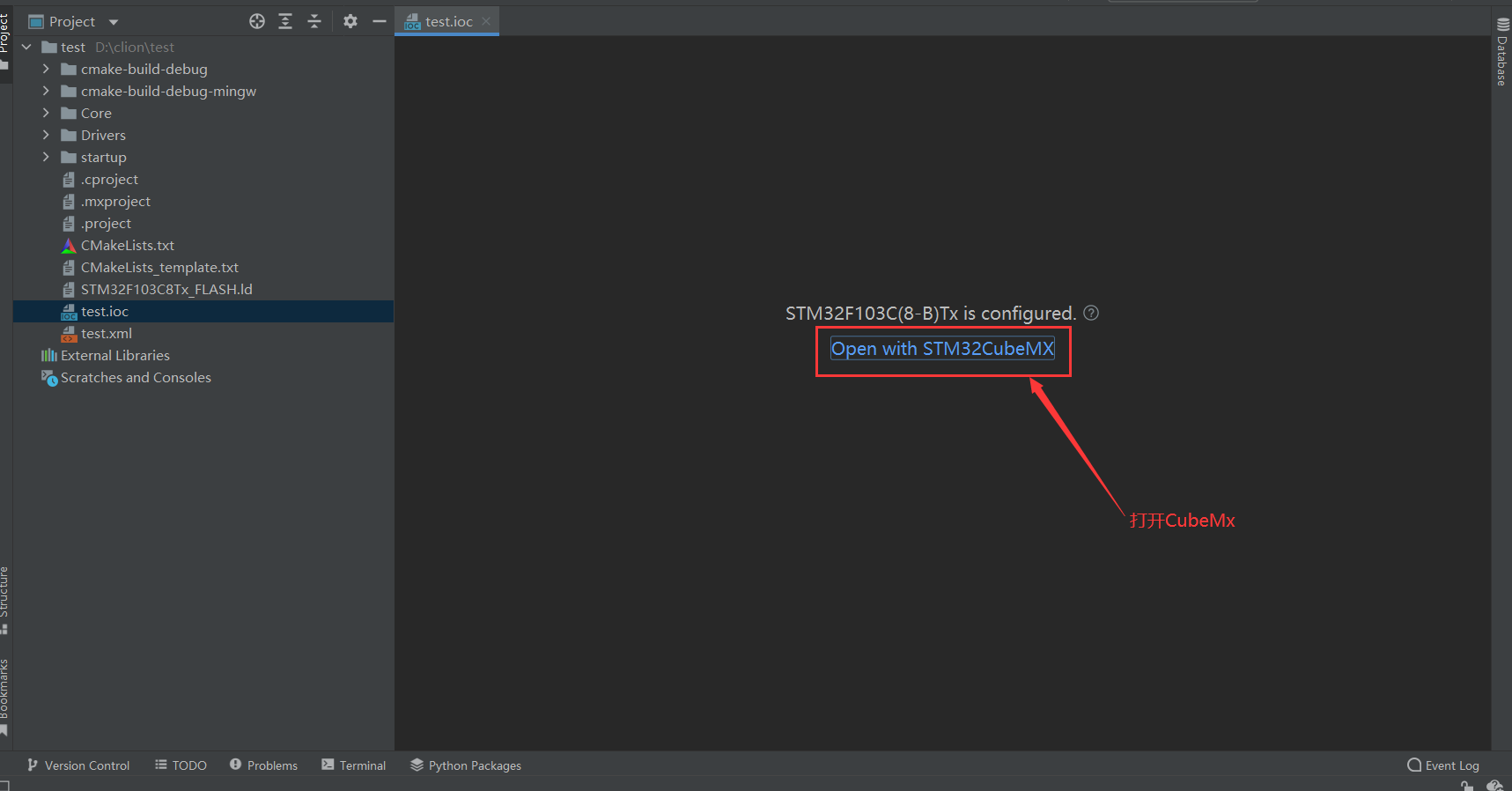

打开CubeMx,配置STM32外设

在这里插入图片描述

以下便是设计CubeMx配置的部分了，我们应该也很熟悉了，小编就偷个懒吧，只简单介绍以下重要的部分。具体可参考 STM32CubeMX环境搭建及使用

（二）CubeMx的配置

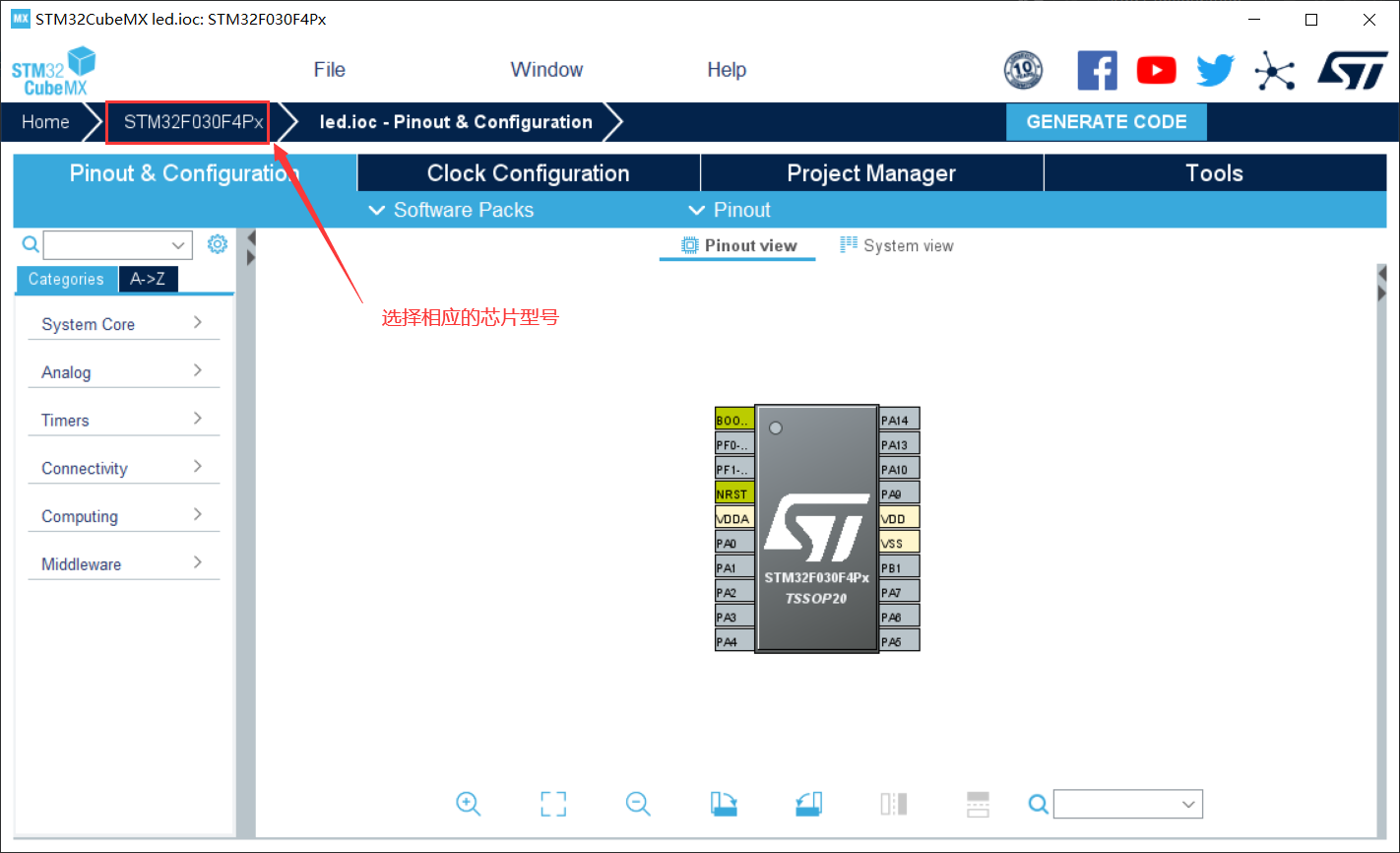

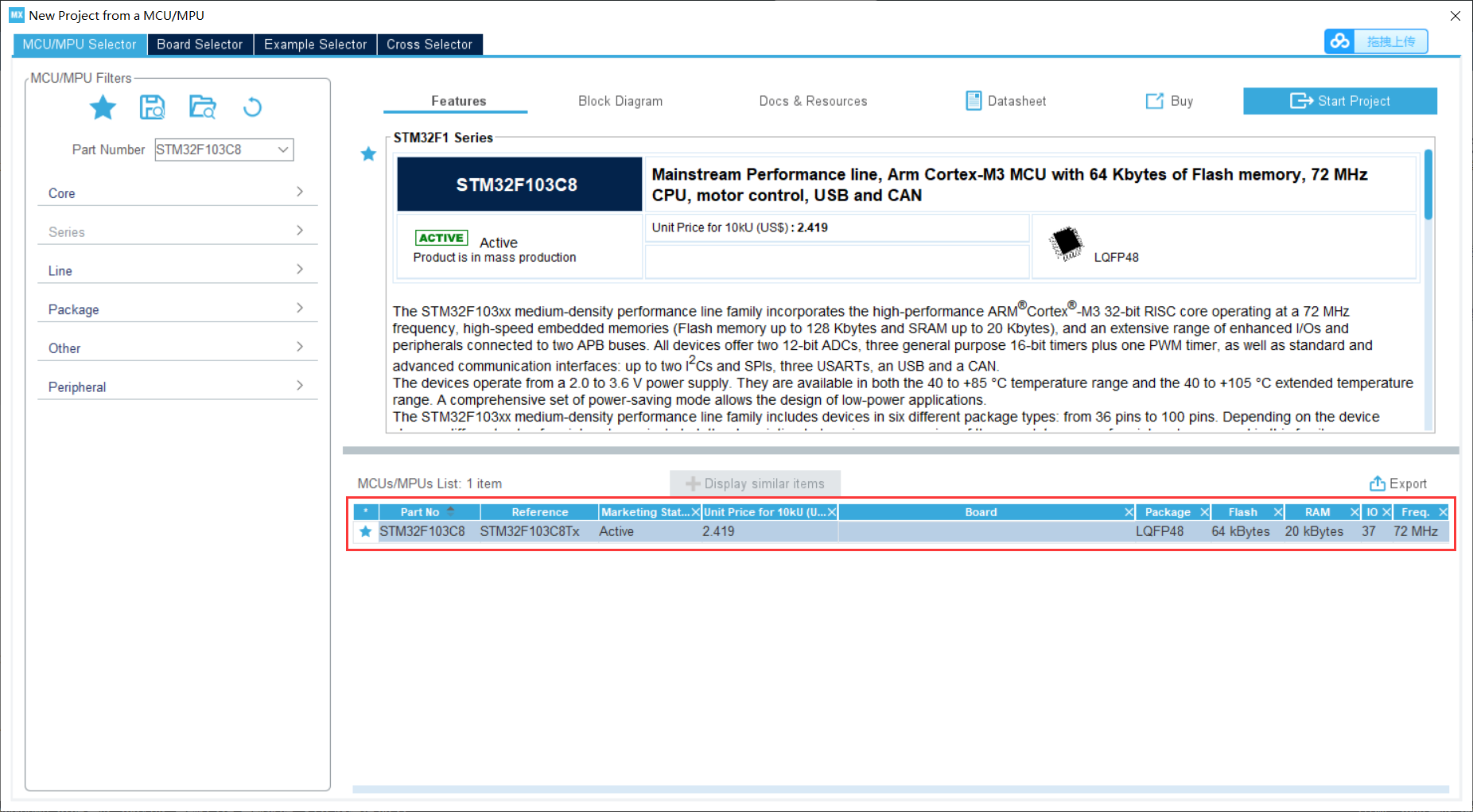

选择匹配的芯片型号（我们已STM32F103C8T6为例）

在这里插入图片描述

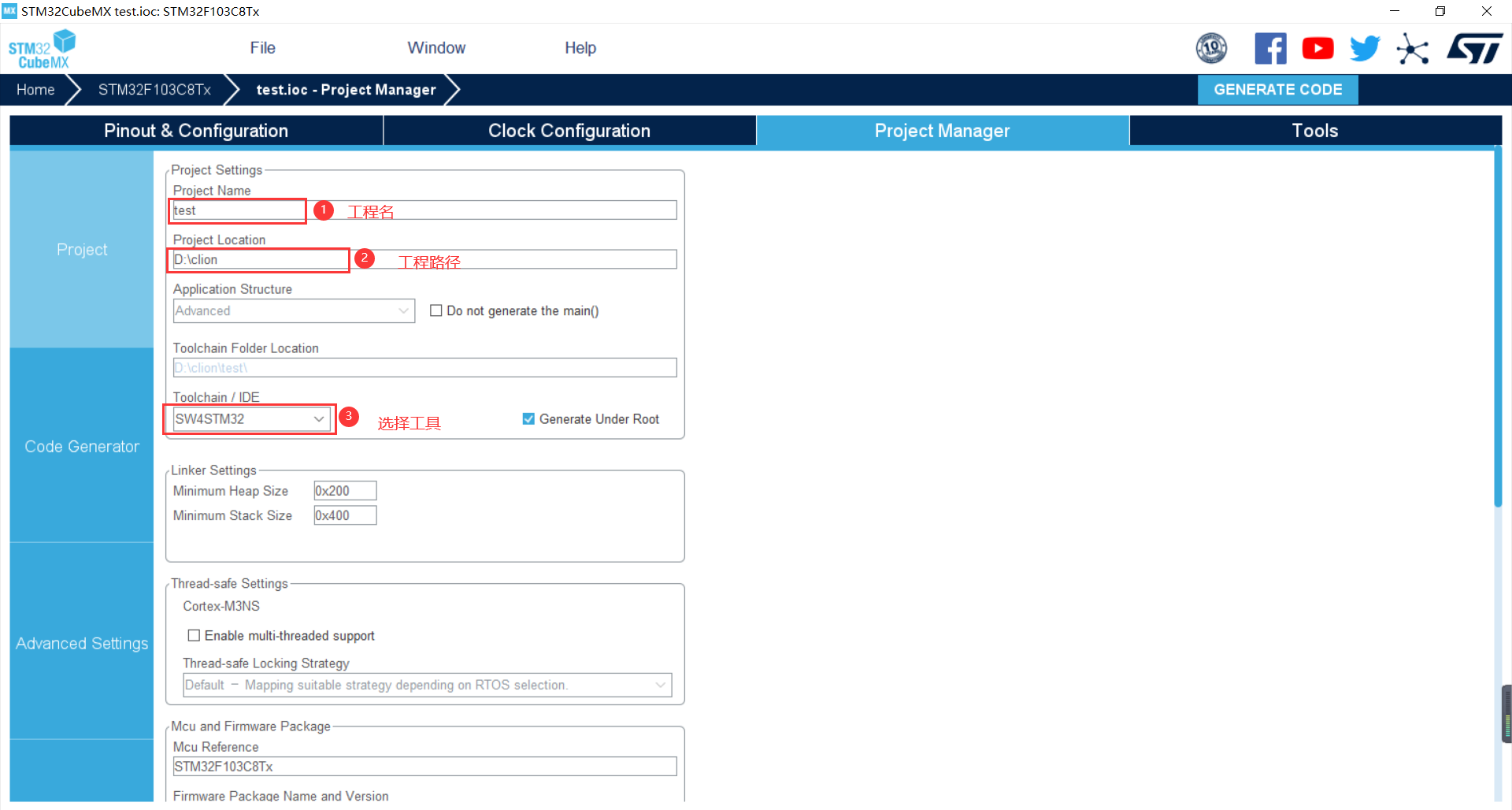

配置完成后，命名工程文件和设置
Project Name 要重新填写一下(因为换芯片的过程，其实是 CubeMx 新建了一个 ioc 文件)，建议填写之前的工程名和文件目录，这样就可以把之前不想要的那个 .ioc 文件覆盖掉。
然后" Toolchain/IDE "那里，选择 SW4STM32

在这里插入图片描述

最后点击右上角GENERATE CODE，选择 Yes，生成工程

（三）配置 Clion 工程

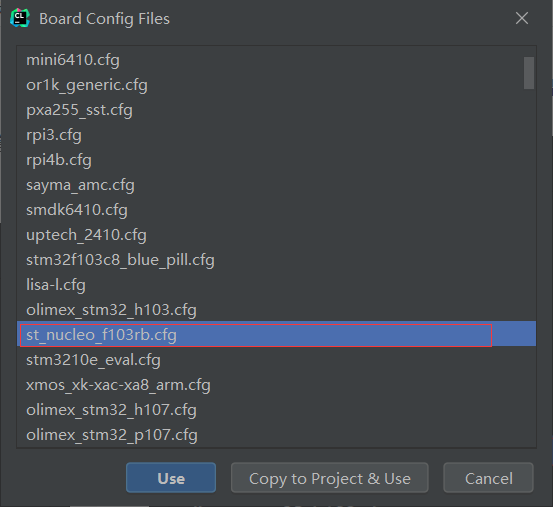

CubeMx工程文件配置成功后，回到Clion,弹出Board Config Files选择窗口，选择st_nucleo_f103rb.cfg

在这里插入图片描述

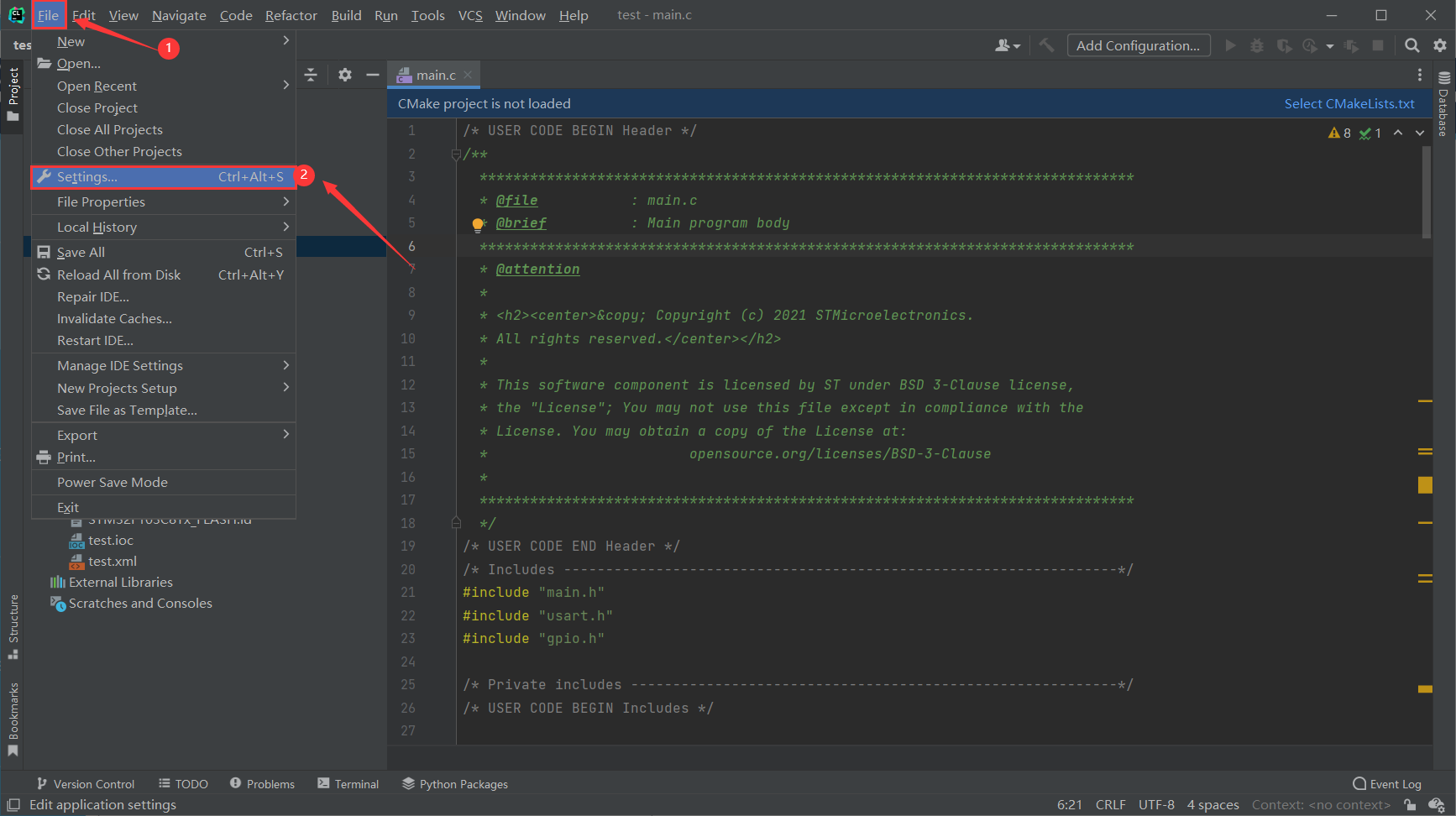

点击“File”–"setting",进行常规设置

在这里插入图片描述

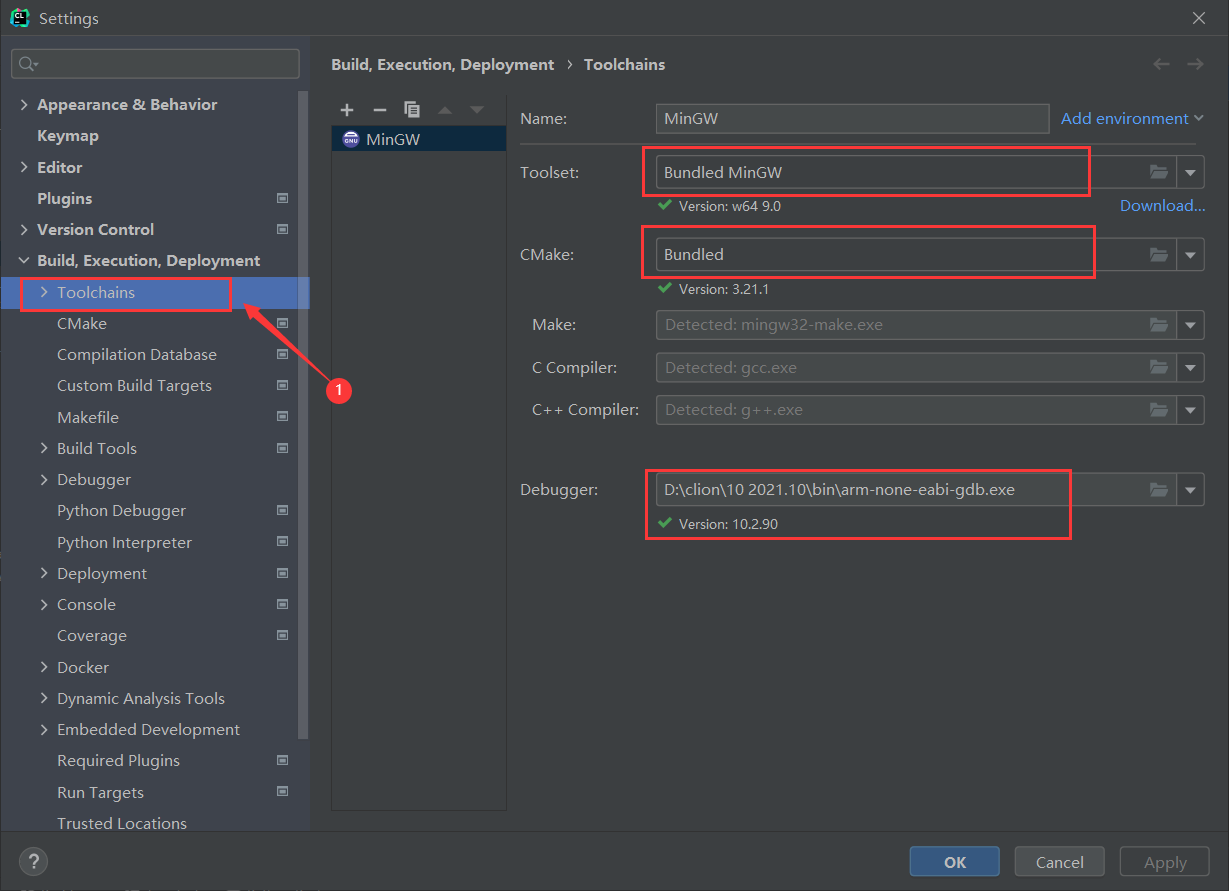

配置 toolchains

在这里插入图片描述

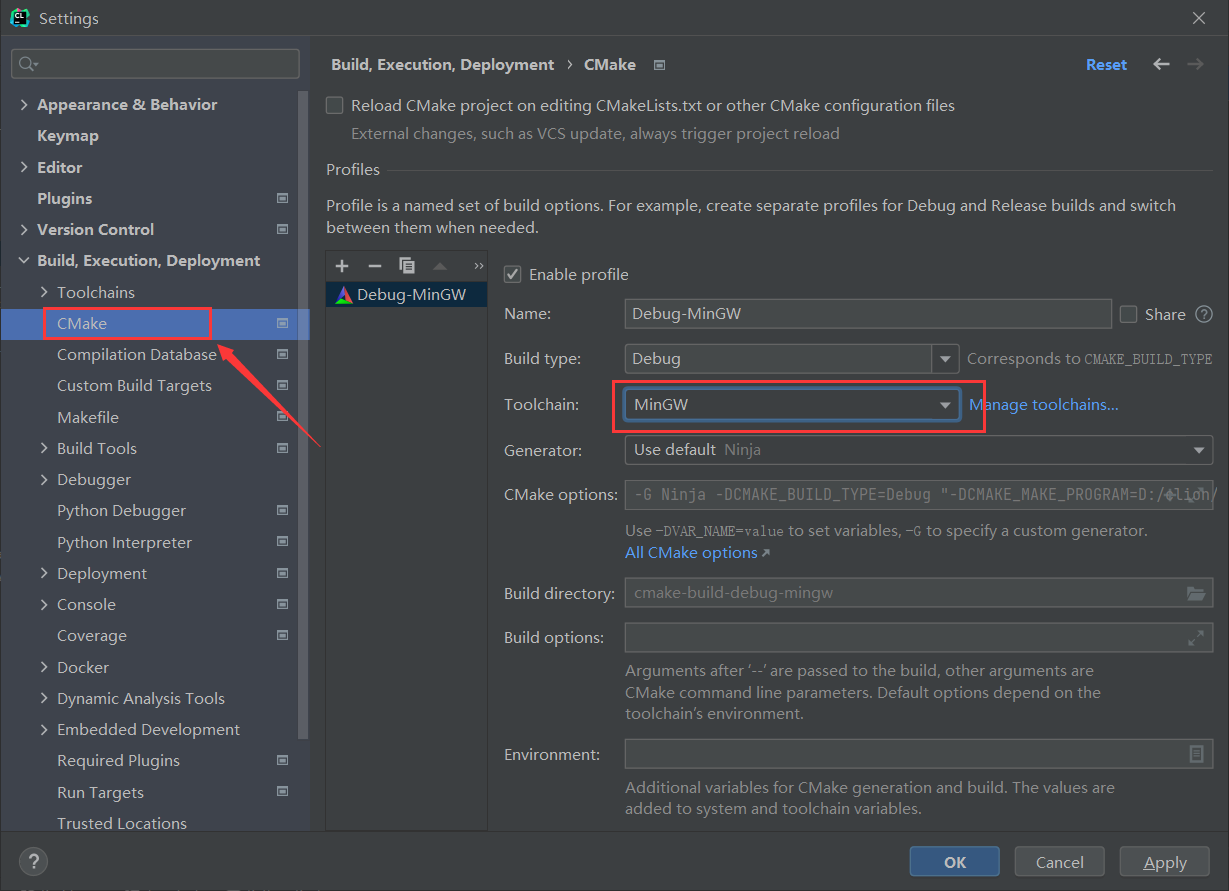

配置 CMake

在这里插入图片描述

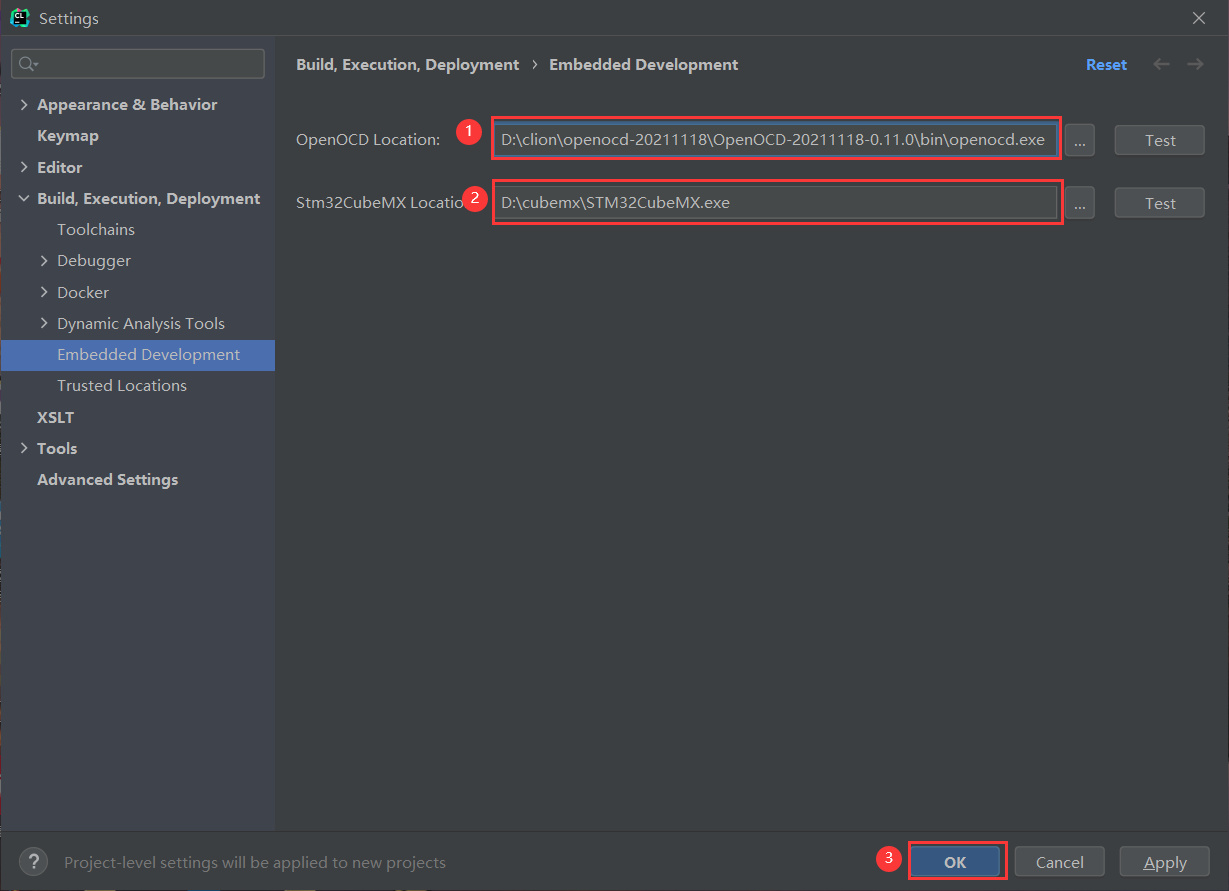

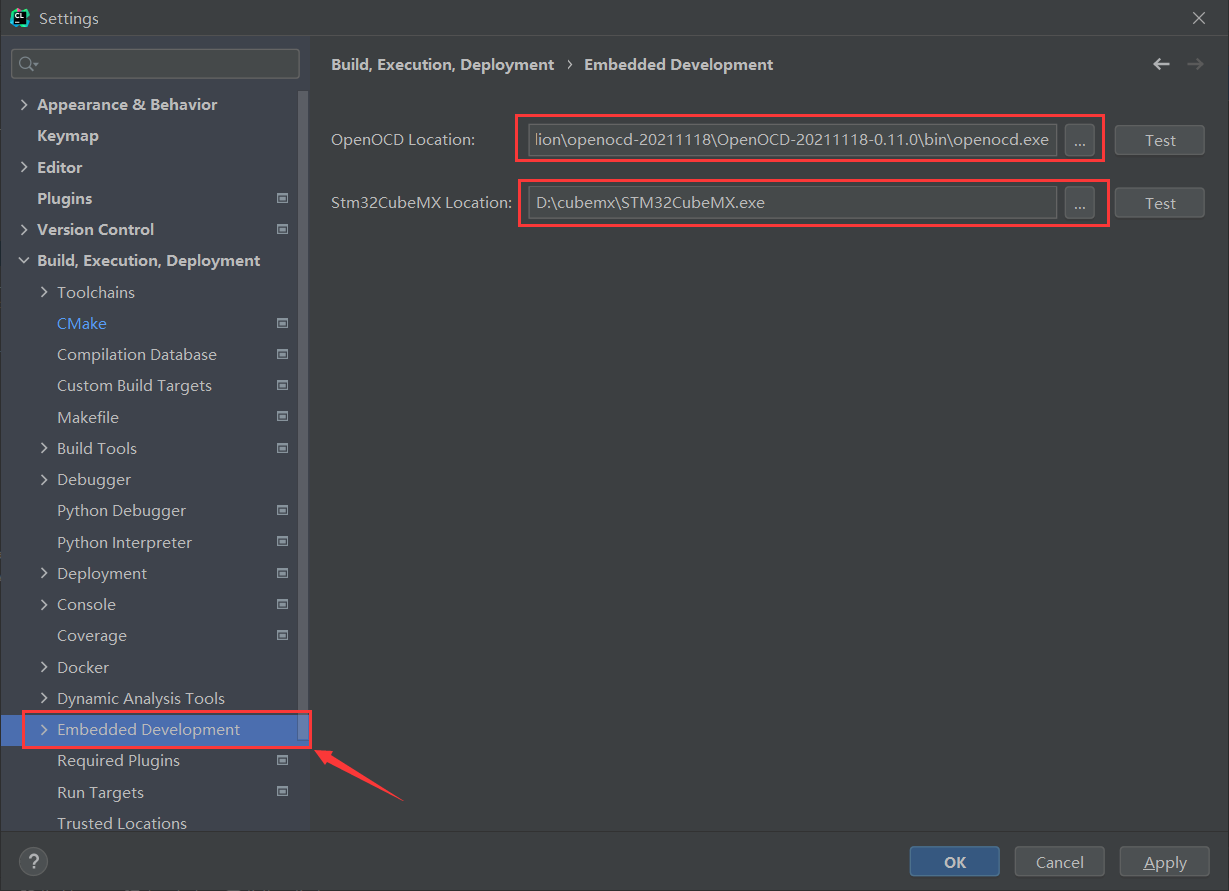

配置 Embedded Development环境

在这里插入图片描述

（四）添加代码

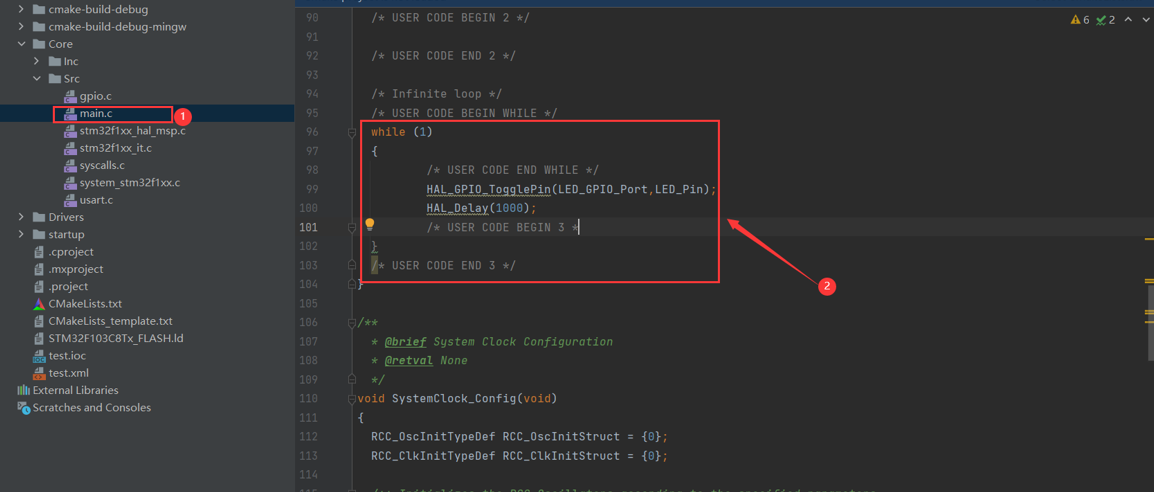

在core-src-main.c中添加如下代码

while (1)
  {
    /* USER CODE END WHILE */
      HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
      HAL_Delay(1000);
    /* USER CODE BEGIN 3 */
  }

在这里插入图片描述

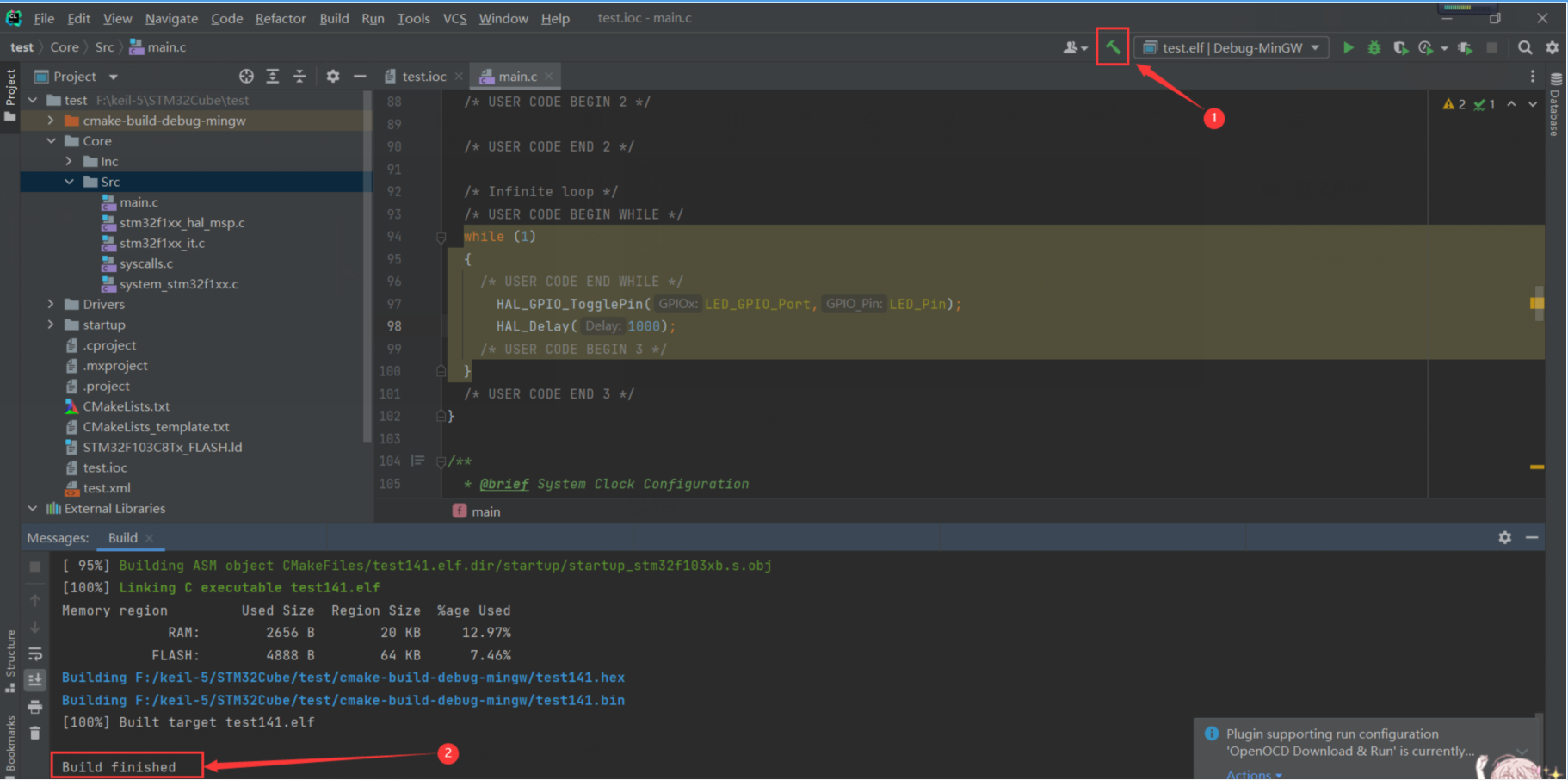

然后点击右上方的编译按钮

在这里插入图片描述

四、烧录与演示

（一）烧录

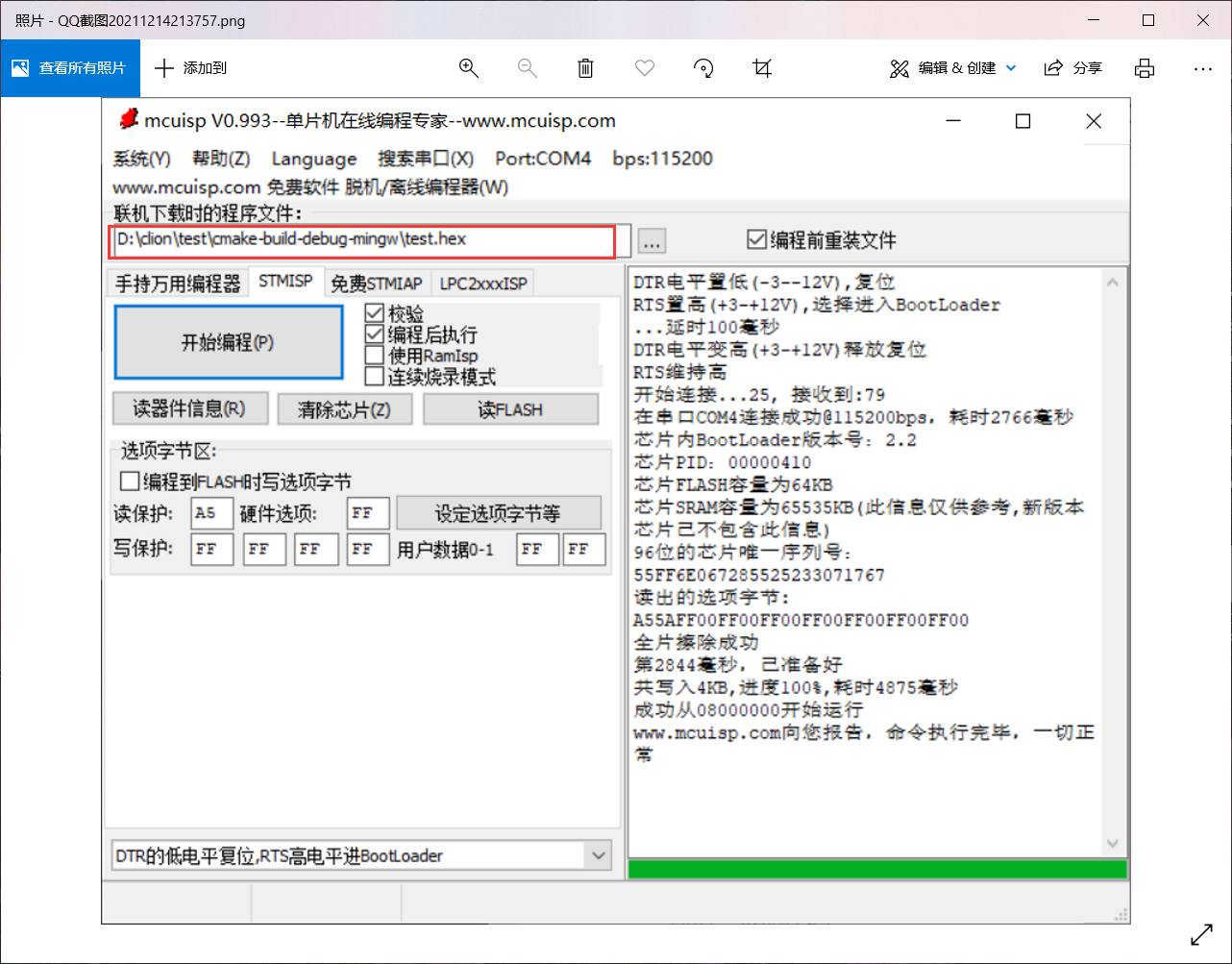

找到刚刚生成的hex文件，并将其烧录到STM32F103C8t6系统板中
在这里插入图片描述

（二）演示

在这里插入图片描述
