逆变器主要调制方式特点及仿真对比

一、介绍

       逆变器调制技术通过控制开关器件的通断时序，将直流电转化为特定交流波形。主流调制方式及其核心特征如下：

       双极性SPWM调制：采用单一三角载波与正弦调制波比较，输出±Vdc电平，开关频率谐波集中在fc附近（如10kHz系统谐波幅值约0.4Vdc）

      单极性SPWM调制：在正弦波半周期内使用同极性载波，输出0/Vdc或0/-Vdc电平，开关损耗降低约30%

      单极性倍频SPWM调制：两桥臂载波相位差180°，开关频率谐波相互抵消（如fc=10kHz时，2fc分量增强至0.6Vdc）

      下图分别为各种调制方式产生调制信号的示意图:

双极性正弦波与载波比较

双极性调制信号

单极性正弦波与载波比较

单极性调制信号

单极性倍频正弦波与载波比较

单极性倍频调制信号

        由附图可知单极性倍频调制开关信号变化的频率更快，故谐波也更易滤除。

二、仿真分析

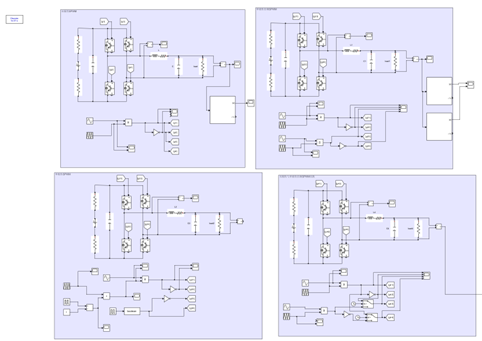

各种调制方式仿真

      通过仿真分析也可以看出不同调制方式下的谐波含量及分布不同，谐波分布特点如下：

双极性调制谐波分布

单极性倍频调制

        由理论分析以及仿真结果可以看出，双极性调制谐波含量较多，单极性调制谐波含量较少，单极性倍频调制谐波含量最少，且集中在二倍开关频率附近，而在开关频率（20kHz）处几乎不含有谐波。
