磁盘结构

盘片：硬盘有多个盘片，每盘片有2面（正反两面）

磁头：每面一个磁头，并不是只有一个磁头，磁头也不会碰到盘面，磁头等于盘片数量

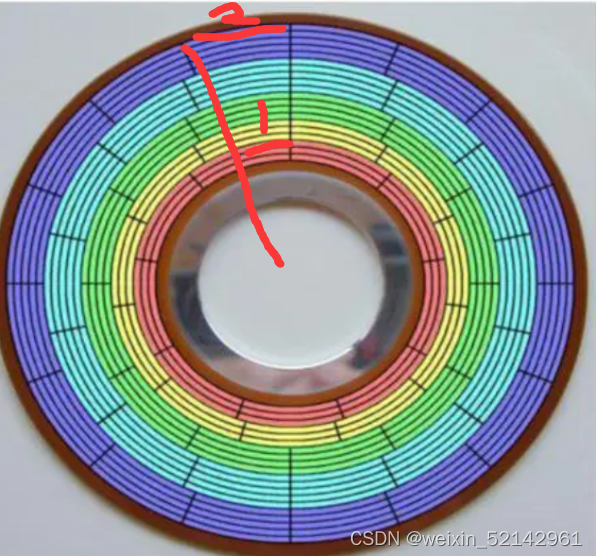

硬盘的数据结构

扇区：盘片被分为多个扇形区域，每个扇区存放512字节的数据（扇区越多容量越大）存放数据的最小单位 512字节

磁道：同一盘片不同半径的同心圆

柱面：不同盘片相同半径构成的圆（柱面和磁道数量相同）

不难看出读取速度还是外面快一点

一个扇区 512 字节

硬盘存储容量

硬盘存储容量＝磁头数（8个2进制）×磁道（柱面）数×每道扇区数（6个二进制）×每扇区字节数

1柱面=512 * 扇区数/磁头数×磁道=51263255=7.84M

可以用柱面/磁头/扇区来唯一定位磁盘上每一个区域

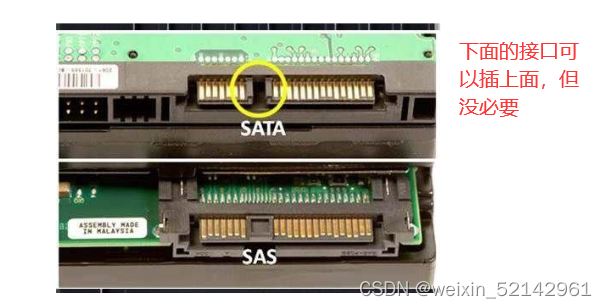

硬盘接口的类型

机械机械 硬盘（HDD）：Hard Disk Drive，即是传统普通硬盘，主要由：盘片，磁头，盘片转轴及控制电
固态硬盘（SSD）：Solid State Drive，用固态电子存储芯片阵列而制成的硬盘，由控制单元和存储单元（FLASH芯片、DRAM芯片）组成。

MBR与磁盘分区

为什么分区

优化I/O性能读写

实现磁盘空间配额限制

提高修复速度

隔离系统和程序

安装多个OS

采用不同文件系统

MBR 分区（老的技术） GPT 分区（新技术）
2T 以下的硬盘 fdisk
可以支持 2T 以上的硬盘 gdisk

MBR：一共 512 字节，主引导记录，是硬盘上的第一个扇区，想要读数据得从这个扇区开始
前 446 字节开机引导程序，引导硬件找到我们的操作系统后64字节分区表表明了分区的范围，分区从哪里到那里结束最后两字节代表MBR结束位

66 /16 =4 ............2

MBR 分区只可以分4个分区，一个分区表要占 16字节

扩展分区：不可以直接使用，需要再划分逻辑分区，让分区超过4个

逻辑分区：可以直接使用，存储文件

扩展分区是特殊的主分区

主分区的序号为 1-4

逻辑分区的序号从5 开始

文件系统

内核中的模块：ext4, xfs, vfat
Linux的虚拟文件系统：VFS
用户空间的管理工具：mkfs.ext4, mkfs.xfs,mkfs.vfat

常见的硬件设备在/dev目录下

[root@localhost test]# ll /dev/sd*
brw-rw----. 1 root disk 8,  0 4月  15 13:39 /dev/sda
brw-rw----. 1 root disk 8,  1 4月  15 13:39 /dev/sda1
brw-rw----. 1 root disk 8,  2 4月  15 13:39 /dev/sda2
brw-rw----. 1 root disk 8, 16 4月  15 13:39 /dev/sdb
brw-rw----. 1 root disk 8, 32 4月  15 13:39 /dev/sdc
brw-rw----. 1 root disk 8, 33 4月  15 13:39 /dev/sdc1
brw-rw----. 1 root disk 8, 37 4月  15 13:39 /dev/sdc5

文件系统	最大文件支持	最大文件系统支持	特性
XFS	8EB	8EB	- 64位文件系统 - 快速恢复磁盘文件 - 优化的日志算法 - 接近裸设备I/O的性能
Swap	无（非文件存储）	无（虚拟内存）	- 内存的虚拟扩展 - 当RAM不足时使用 - 过多配置可能导致浪费
FAT16/32	FAT32 最大 4GB	FAT32 最大 32GB	- 简单、广泛兼容 - 单个文件最大4GB - 分区最大32GB
NTFS	64GB	不明（大于64GB）	- 错误预警 - 磁盘自我修复 - 日志功能
EXT4	16TB	1EB	- 支持纳秒级时间戳 - 最大文件系统1EB - 最大文件16TB - 适用于不太大的分区，如/boot
JFS	16TB	1PB	- 为服务器高吞吐量和可靠性设计 - 单个文件最大16TB - 文件系统最大支持1PB

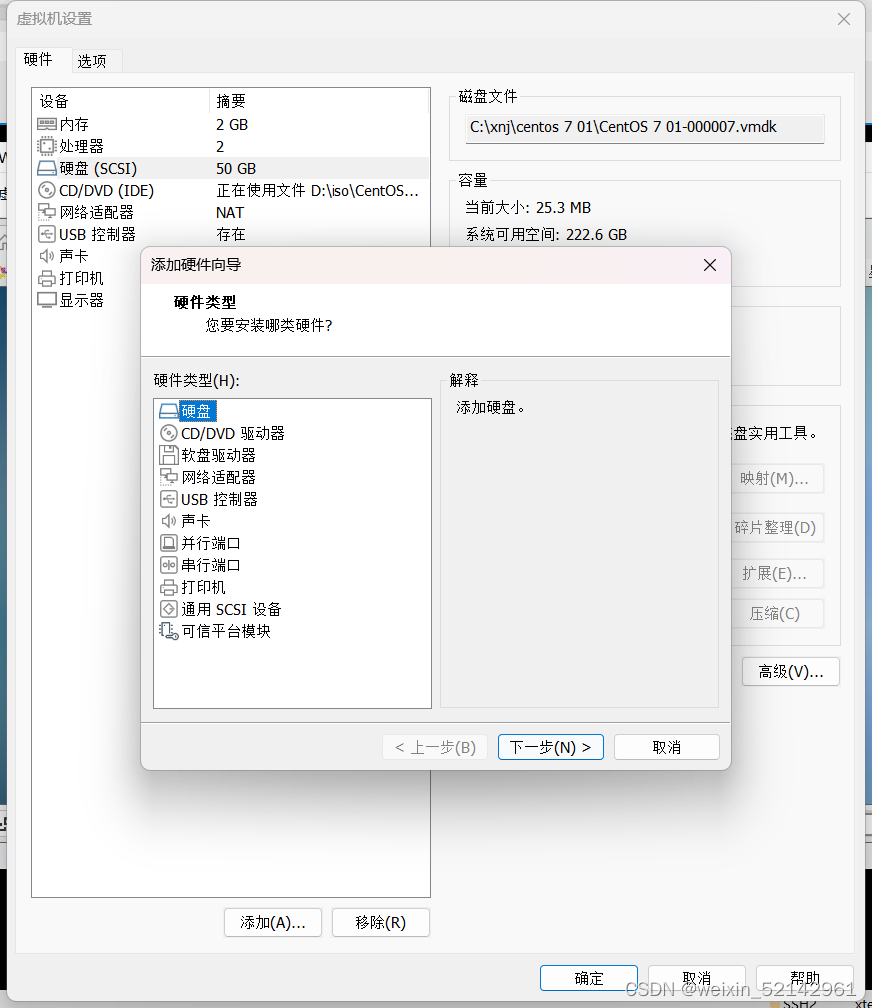

添加磁盘

[root@localhost /]# rscan
[root@localhost /]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0   50G  0 disk
├─sda1            8:1    0    1G  0 part /boot
└─sda2            8:2    0   49G  0 part
  ├─centos-root 253:0    0   47G  0 lvm  /
  └─centos-swap 253:1    0    2G  0 lvm  [SWAP]
sdb               8:16   0   20G  0 disk
sr0              11:0    1  4.2G  0 rom  /run/media/root/CentOS 7 x86_64

创建分区：

[root@localhost /]# fdisk
用法：
 fdisk [选项] <磁盘>    更改分区表
 fdisk [选项] -l <磁盘> 列出分区表
 fdisk -s <分区>        给出分区大小(块数)

选项：
 -b <大小>             扇区大小(512、1024、2048或4096)
 -c[=<模式>]           兼容模式：“dos”或“nondos”(默认)
 -h                    打印此帮助文本
 -u[=<单位>]           显示单位：“cylinders”(柱面)或“sectors”(扇区，默认)
 -v                    打印程序版本
 -C <数字>             指定柱面数
 -H <数字>             指定磁头数
 -S <数字>             指定每个磁道的扇区数

[root@localhost /]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。

更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。

Device does not contain a recognized partition table
使用磁盘标识符 0x3a730f47 创建新的 DOS 磁盘标签。

命令(输入 m 获取帮助)：y
y: unknown command
命令操作
   a   toggle a bootable flag
   b   edit bsd disklabel
   c   toggle the dos compatibility flag
   d   delete a partition
   g   create a new empty GPT partition table
   G   create an IRIX (SGI) partition table
   l   list known partition types
   m   print this menu
   n   add a new partition
   o   create a new empty DOS partition table
   p   print the partition table
   q   quit without saving changes
   s   create a new empty Sun disklabel
   t   change a partition's system id
   u   change display/entry units
   v   verify the partition table
   w   write table to disk and exit
   x   extra functionality (experts only)

命令(输入 m 获取帮助)：^C
[root@localhost /]# fdisk /dev/sdb
欢迎使用 fdisk (util-linux 2.23.2)。

更改将停留在内存中，直到您决定将更改写入磁盘。
使用写入命令前请三思。

Device does not contain a recognized partition table
使用磁盘标识符 0xc83cbe11 创建新的 DOS 磁盘标签。

命令(输入 m 获取帮助)：n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
分区号 (1-4，默认 1)：
起始 扇区 (2048-41943039，默认为 2048)：
将使用默认值 2048
Last 扇区, +扇区 or +size{K,M,G} (2048-41943039，默认为 41943039)：20480
分区 1 已设置为 Linux 类型，大小设为 9 MiB

命令(输入 m 获取帮助)：n
Partition type:
   p   primary (1 primary, 0 extended, 3 free)
   e   extended
Select (default p): e
分区号 (2-4，默认 2)：
起始 扇区 (20481-41943039，默认为 22528)：
将使用默认值 22528
Last 扇区, +扇区 or +size{K,M,G} (22528-41943039，默认为 41943039)：
将使用默认值 41943039
分区 2 已设置为 Extended 类型，大小设为 20 GiB

命令(输入 m 获取帮助)：m
命令操作
   a   toggle a bootable flag
   b   edit bsd disklabel
   c   toggle the dos compatibility flag
   d   delete a partition
   g   create a new empty GPT partition table
   G   create an IRIX (SGI) partition table
   l   list known partition types
   m   print this menu
   n   add a new partition
   o   create a new empty DOS partition table
   p   print the partition table
   q   quit without saving changes
   s   create a new empty Sun disklabel
   t   change a partition's system id
   u   change display/entry units
   v   verify the partition table
   w   write table to disk and exit
   x   extra functionality (experts only)

命令(输入 m 获取帮助)：w
The partition table has been altered!

Calling ioctl() to re-read partition table.
正在同步磁盘。

blkid

可以查看块设备属性信息

[root@localhost /]# blkid
/dev/sr0: UUID="2017-09-06-10-51-00-00" LABEL="CentOS 7 x86_64" TYPE="iso9660" PTTYPE="dos"
/dev/sda1: UUID="7f69d7b0-f61d-4348-a220-242866ae685a" TYPE="xfs"
/dev/sda2: UUID="i1RJlM-mpgD-XyQP-jA8O-vekT-JaJL-w9DSpe" TYPE="LVM2_member"
/dev/mapper/centos-root: UUID="f93daaff-d3bc-48d2-9989-4d01c3621cbe" TYPE="xfs"
/dev/mapper/centos-swap: UUID="3ccc073a-2c11-4c7b-96aa-d138f46fcca3" TYPE="swap"

lsblk

[root@localhost /]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0   50G  0 disk
├─sda1            8:1    0    1G  0 part /boot
└─sda2            8:2    0   49G  0 part
  ├─centos-root 253:0    0   47G  0 lvm  /
  └─centos-swap 253:1    0    2G  0 lvm  [SWAP]
sdb               8:16   0   20G  0 disk
├─sdb1            8:17   0    9M  0 part
└─sdb2            8:18   0    1K  0 part
sr0              11:0    1  4.2G  0 rom  /run/media/root/CentOS 7 x86_64

永久挂载

需要将文件写入 /etc/fstab

格式：

UUID=7f69d7b0-f61d-4348-a220-242866ae685a /boot                   xfs     defaults        0 0
/dev/mapper/centos-swap swap                    swap    defaults        0 0

MBR 分区（老的技术）	GPT 分区（新技术）
2T 以下的硬盘 fdisk	可以支持 2T 以上的硬盘 gdisk

MBR：一共 512 字节，主引导记录，是硬盘上的第一个扇区，想要读数据得从这个扇区开始
前 446 字节开机引导程序，引导硬件找到我们的操作系统	后64字节分区表表明了分区的范围，分区从哪里到那里结束	最后两字节代表MBR结束位
