【数据库系统】对一个简单的教务系统进行分析，并画出E-R图

实验要求

一个简单的教务系统，学校中有若干系，每个系有若干班级和教研室，每个教研室有若干教员，其中有的教授和副授每人各带若干研究生，每个班有若干学生，每个学生选修若干课程，每门课可由若干学生选修。

要求：
（1）学习使用 Visio 软件。
（2）用 Visio 画出此教务系统的概念模型 E-R 图。
（3）给出数据库逻辑结构设计。（选做）

实验内容及步骤

首先分析整个系统中拥有什么实体和联系，注意关系是一对多还是多对多，然后在PowerPoint上画图，也可以下载Visio进行作图。

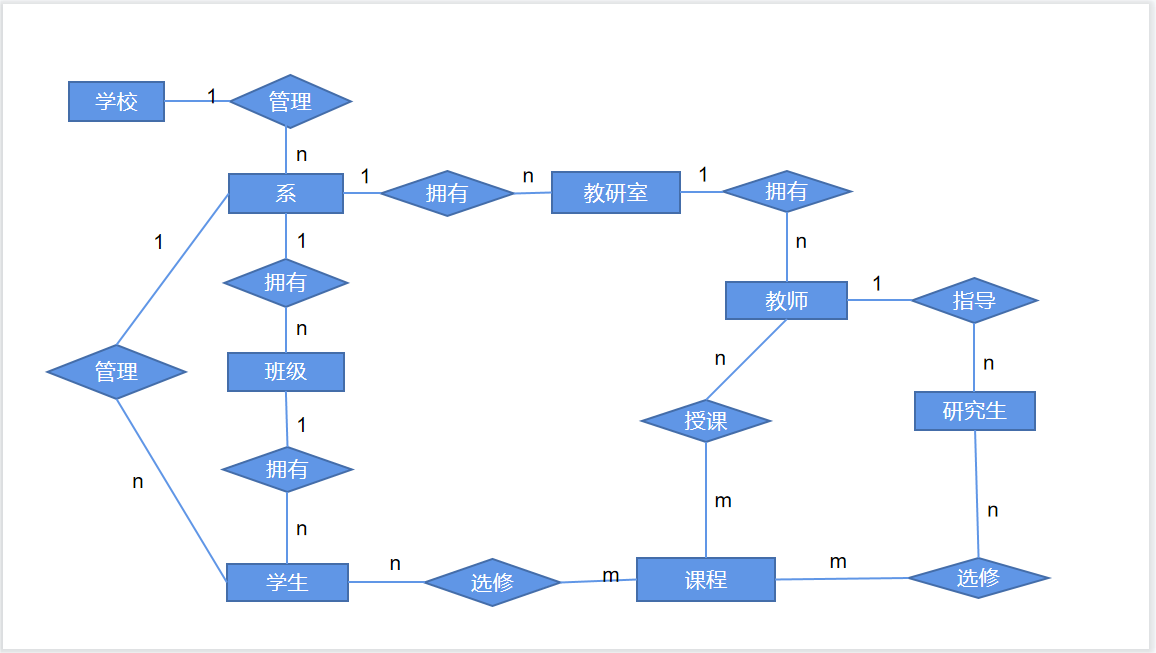

下面为画出来的E-R图，矩形框代表实体，棱形框代表联系，连线旁边的数字代表联系的种类。（这里不要求画出实体的属性，所以省略掉属性）

总结与体会

本次实验比较简单，主要学习了E-R图的绘制，再次了解概念模型的设计。
