读取位移传感器测量值 模拟量输出 FP7

    松下位移传感器HL-G1、HG-S、HG-T、HG-C、HG-F1均带有模拟量输出方式。用户可通过AD转换器读取位移传感器测量结果，输入PLC、运动控制器以及工控机中。

No.	型号	模拟电压输出	模拟电流输出
1	HL-G1	0~10V	4~20mA
2	HG-S	-	4~20mA
3	HG-T	0~10V	4~20mA
4	HG-C	0~5V	4~20mA
5	HG-F1	0~5V	4~20mA

    松下位移传感器模拟量输出线为两层，内层线芯和外层金属屏蔽线。以FP7系列PLC读取模拟量输出值为例，需将金属屏蔽层接入COM端、线芯接入V或I中，采集电压值或电流值。下面以HL-G108A-RS-J为例，使用FP7通过读取模拟电压输出获得测量值。

    接线

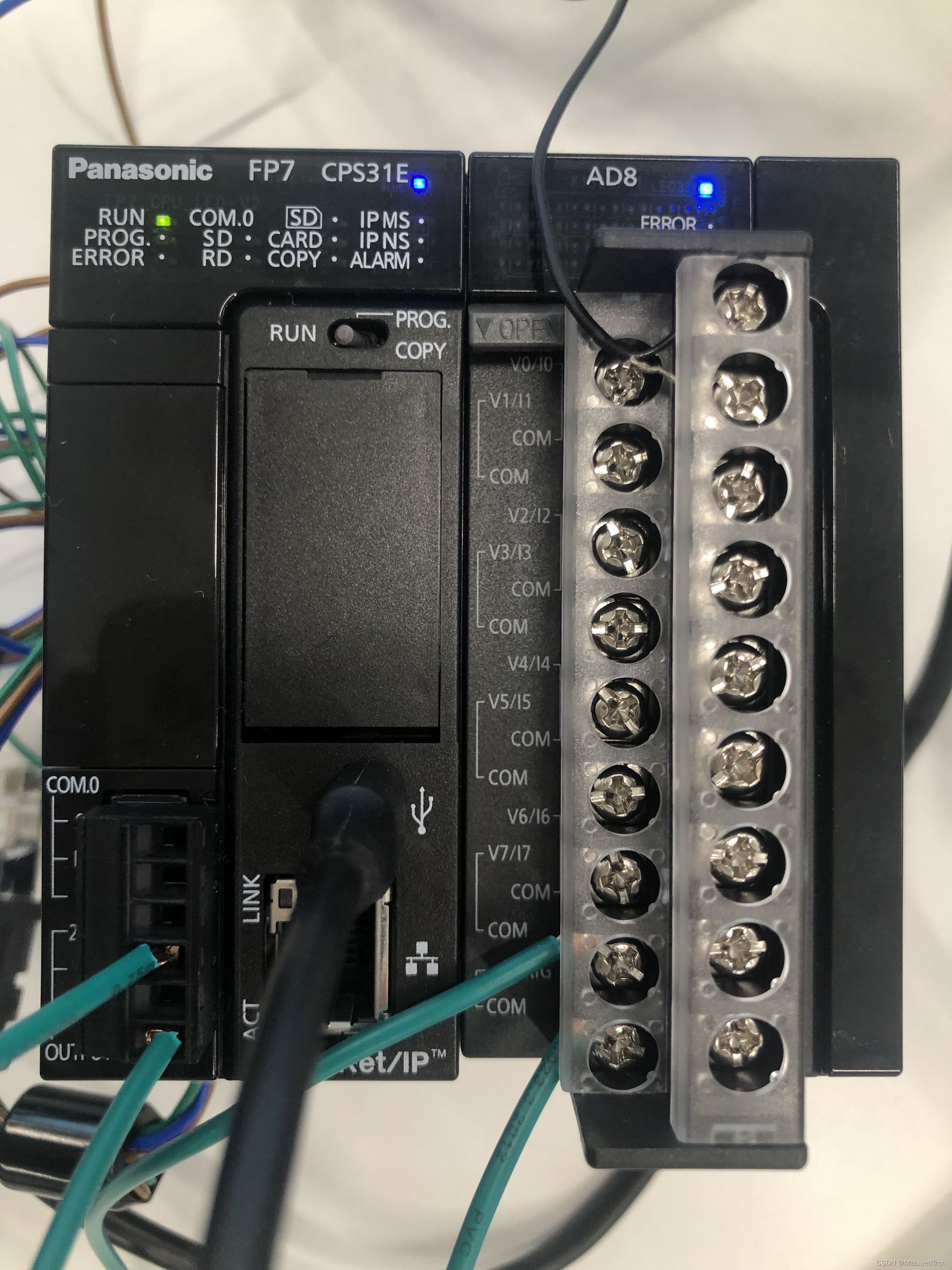

    模拟电压输出线为黑色线，此线相较于其它线粗一些。接线图片如下

    图片中显示接入V0/I0和COM口中

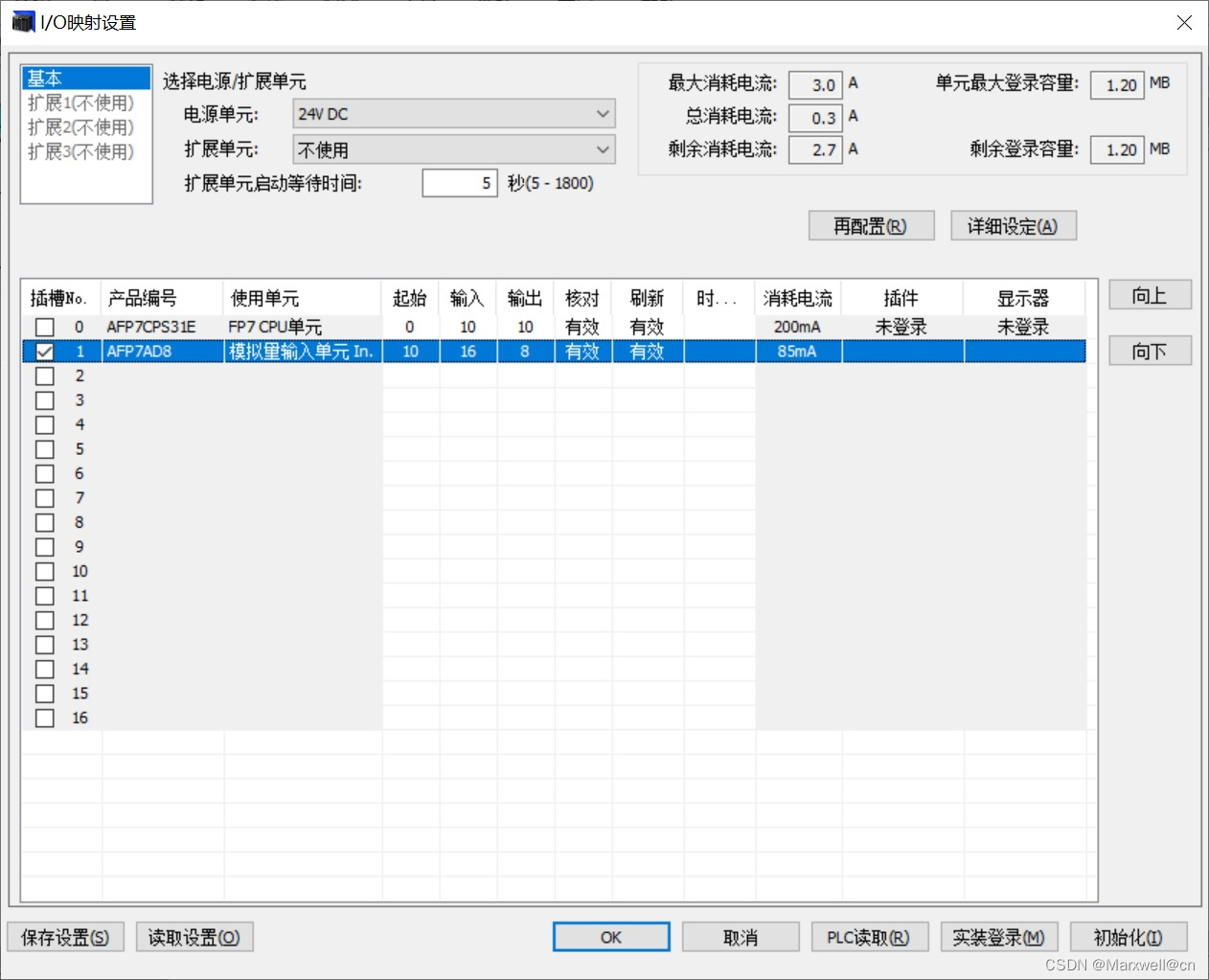

    打开FPWIN GR7，添加AD8单元模块，如下图

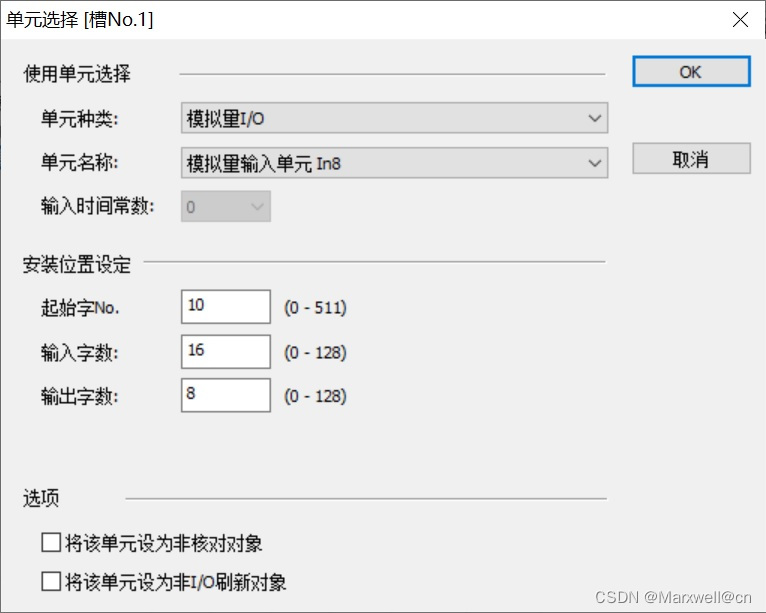

    添加模拟量插槽，图片如下

    起始字No.为10，表示IO映射会偏移10，WX10为对应模拟量接收寄存器。

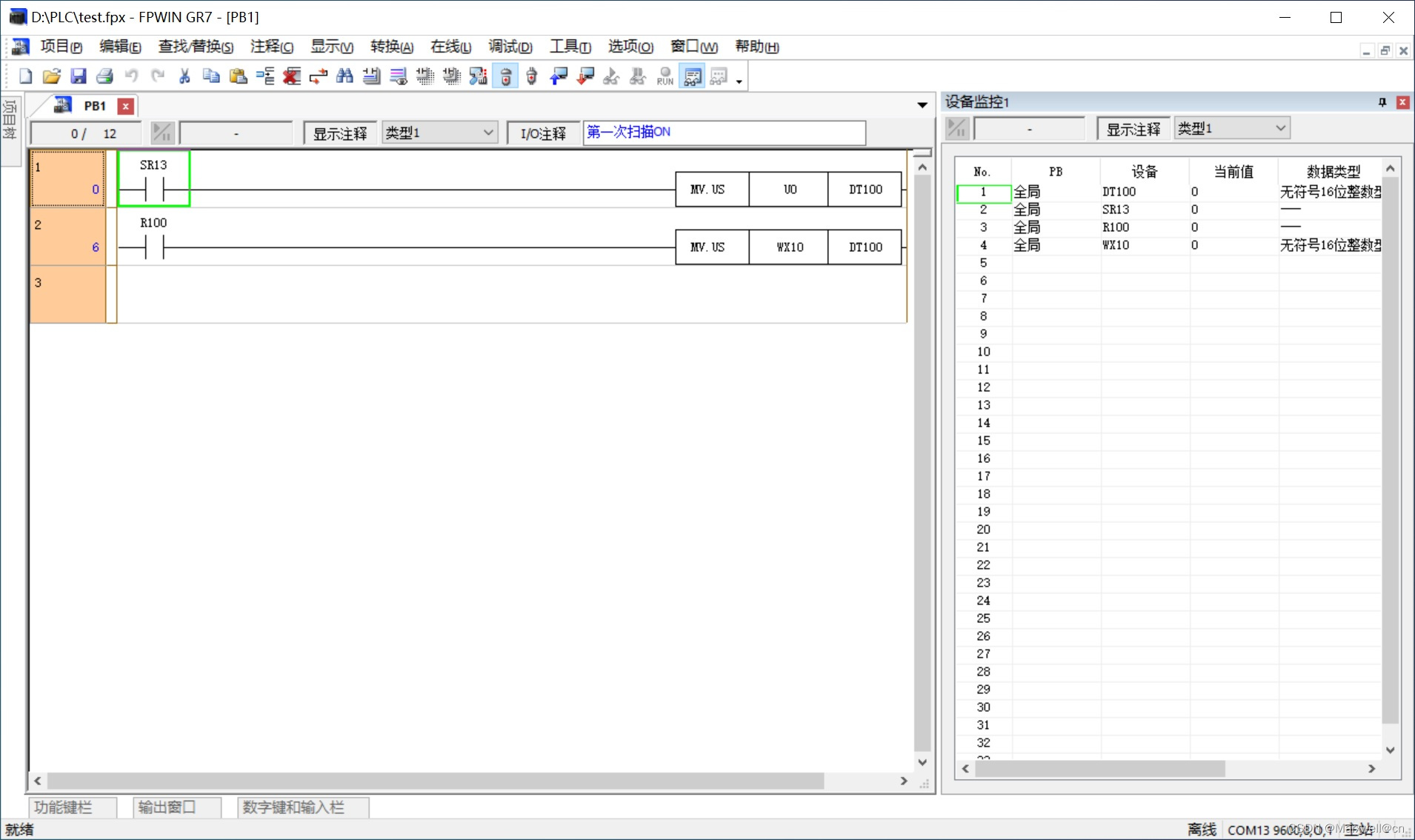

    梯形图程序如下图

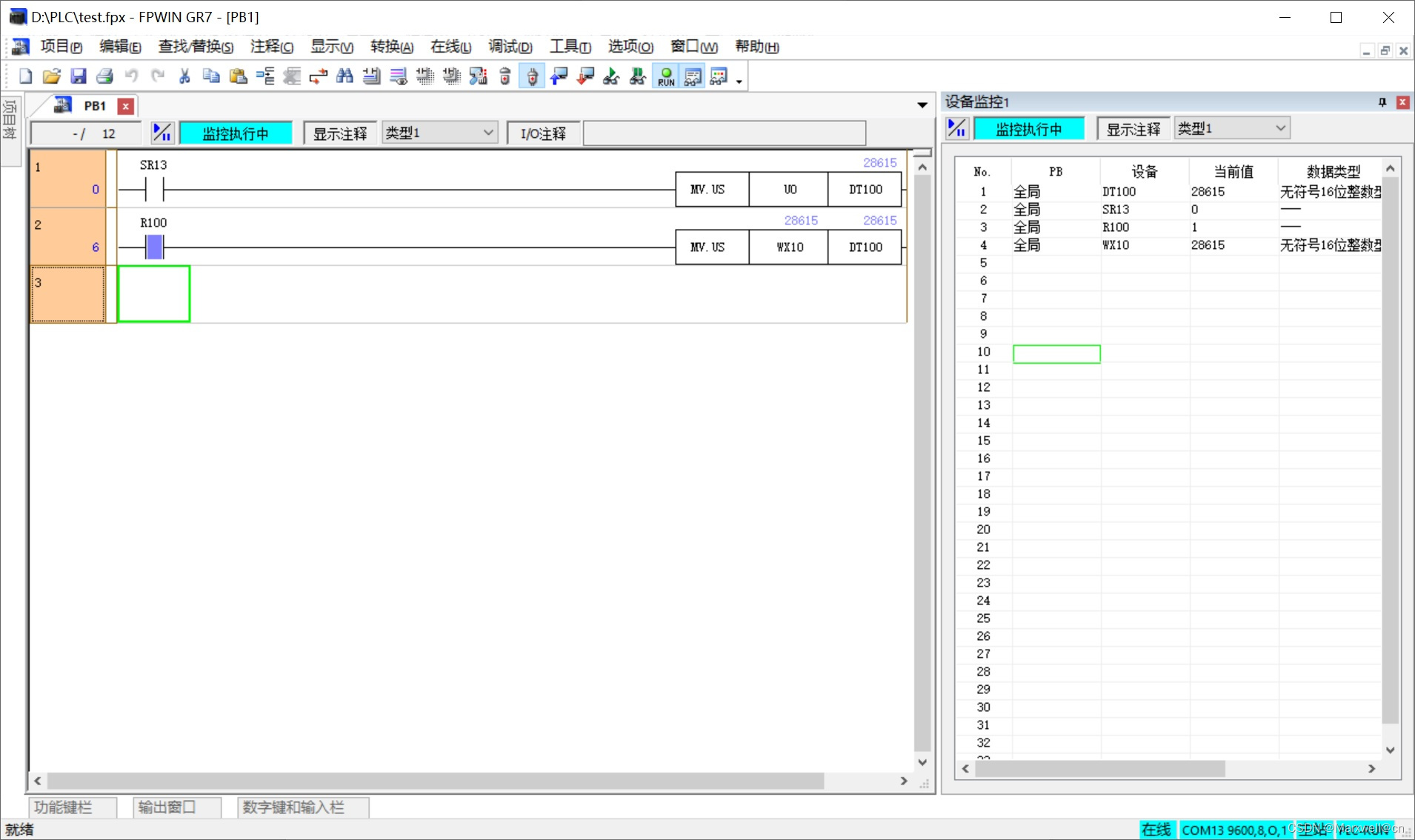

    检测结果如下图（按顺序依次对应1mm、2mm、3mm量块）



    结果依次为30214、28615、27203。传感器输出+10V对应-10mm，0V对应+10mm。FP7设置为接收0V输出0，接收10V输出31250。计算后

    30214 → 9.33696mm；28615 → 8.3136mm；27203 → 7.40992mm。测量时并未使用较好的平台，安装中可能存在倾斜。
