# C51，Max7219驱动8*8点阵级联 #

Rim_日暮

已于 2022-12-05 16:22:29 修改

阅读量753

点赞数 1

文章标签：单片机嵌入式硬件

于 2022-12-05 14:12:42 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_51925922/article/details/128185333

版权

本文介绍了使用C51单片机如何驱动Max7219来控制8*8点阵，并详细说明了芯片的引脚接线，包括DIN、DOUT、LOAD、CLK等关键引脚的作用，以及级联扩展的实现。同时，还涵盖了仿真实验和编程代码的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

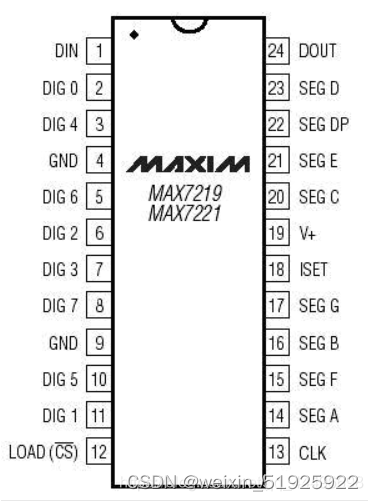

#芯片引脚接线

各引脚的功能为：

   DIN：串行数据输入端

   DOUT：串行数据输出端，用于级连扩展

   LOAD：装载数据输入

   CLK：串行时钟输入

   DIG0~DIG7：8位LED位选线，从共阴极LED中吸入电流

   SEG A~SEG G 8段驱动

   ISET：通过一个10k电阻和Vcc相连，

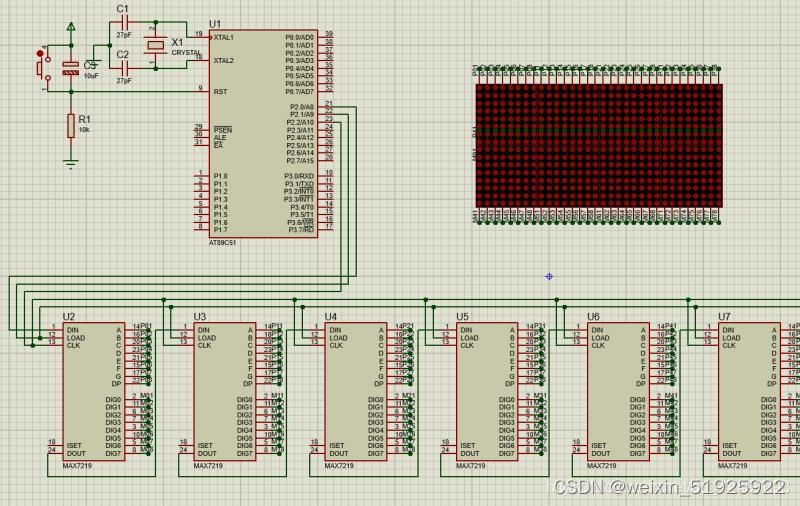

# 仿真接线

#代码

/*******************************************************************
 *          COPYRIGHT 2022~    zongDs
 * 创建人 @author  ：
 * 版本   @version ：V 1.0.0 原始版本
 * 日期   @date    ：2022/12/5
 * 功能   @brief   ：show word
 * 硬件   @hardware：MAX7219,C51
 * 其他   @other   ：
*******************************************************************/
#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
/***************************
