X86反汇编速成（恶意代码篇）

x86反汇编

抽象层面

​ 通常，计算机系统被描述为六个抽象层次。

硬件 硬件层是唯一的一个物理层，由电子电路组成。这些电路实现了XOR门、AND门、OR门和NOT门等逻辑运算器的复杂组合，成为数字逻辑。硬件很难被软件所操作。

微指令 微指令层又成为固件（firmware）。微指令只能在为它设计的特定电路上执行。这层由一些微指令构成，它们从更高的机器码层翻译而来，提供了访问硬件的接口。当分析恶意代码时，我们通常不关心微指令，因为它们通常是为特定的计算机硬件设计的。

机器码 机器码层由操作码（opcode）组成，操作码是一些十六进制形式的数字，用于告诉处理器你想它做什么。机器码一般由多条微指令实现，这样底层硬件就能实际执行代码了。而机器码本身又由高级语言编写的计算机程序编译而来。

低级语言 低级语言杀死计算机体系结构指令集的人类易读版本，主要是汇编语言，恶意代码分析师利用这一层，因为对人来说，机器码太难理解了。我们使用反汇编器来生成低级语言的文本，这些文本由一些简单的助记符组成，如mov和jmp。

高级语言 大部分程序员使用高级语言。高级语言对机器层做了很强的抽象，从而可以很轻松地使用程序逻辑和流控制机制。高级语言包括C，C++等。它们被一个编译器经过成为编译地过程转为机器码。

解释性语言 解释性语言位于最高层。很多程序员使用诸如c#、Perl、NET、Java等解释语言。这一层的代码不会被编译成机器码，而是被翻译为字节码。字节码是特定于该语言的一种中间表示，它在解释器中执行。解释器（interpreter）是一个在运行时将字节码实时翻译成可执行机器码的程序。相比于传统被编译的代码，解释器提供了一种自动的抽象层次，因为它可以独立于操作系统，自己处理错误和管理内存。

逆向工程

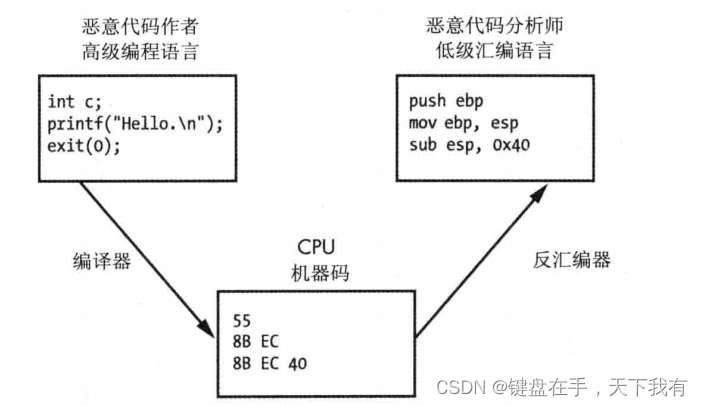

​ 恶意代码存储在磁盘上时，通常是机器码层的二进制形式。机器码是一种计算机可以快速高效执行的代码形式。而我们反汇编恶意代码，就是使用反汇编器，将恶意代码二进制文件作为输入，输出汇编语言代码。

x86体系结构

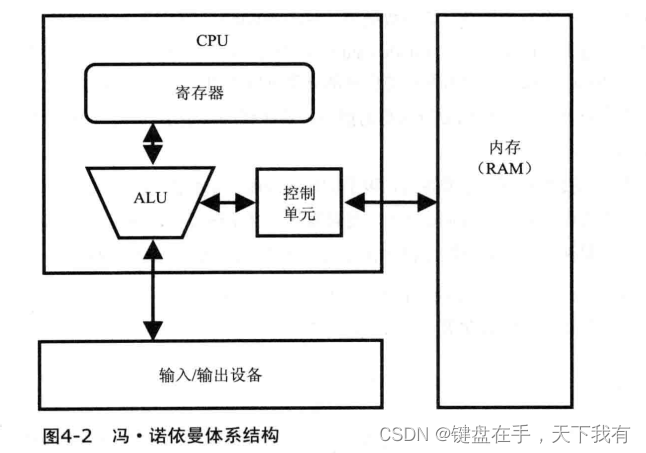

​ 大部分现代计算机体系结构（包括x86）在内部实现上遵循冯诺依曼结构。这种结构包括3种硬件组件：

​ 中央处理单元（CPU），负责执行代码

​ 内存（RAM），负责存储所有的数据和代码。

​ 输入/输出系统（I/O），为硬盘、磁盘、显示器等设备提供接口。

CPU又包含一些组件。其中：控制单元（control unit）使用某一个又成为指令指针（instruction pointer）的寄存器（register）从内存取得要执行的指令，这个寄存器中存有指令的地址。寄存器是CPU中数据的基本存储单元，通过它，很多时候CPU不在需要访问内存，从而节省了事件。算术逻辑单元（arithmetic logic unit，ALU）执行从内存取来的指令，并将结果放到存储器或内存中。一条条取指令、执行指令的过程不断重复，就形成了程序的运行。

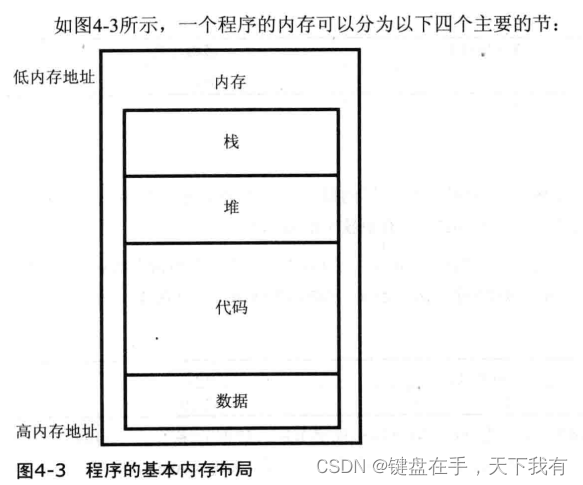

内存

数据 这个词指的是内存中一个特定的节，名为数据节（data section），其中包含了一些值。这些值在程序初始加载时被放到这里，称为静态值（static value）,因为程序运行时他们可能并不发生变化，还可以成为全局值（global value），因为程序的任何部分都可以使用它们。

代码 代码节包含了在执行程序任务时CPU所取得的指令。这些代码决定了程序是做什么的，以及程序中的任务如何协调工作。

堆 堆是为程序执行期间需要的动态内存准备的，用于创建（分配）新的值，以及消除（释放）不在需要的值。将其称为动态内存（dynamic memory），是因为其内容在程序运行期间经常被改变。

栈 栈用于函数的局部变量和参数，以及控制程序执行流。

指令

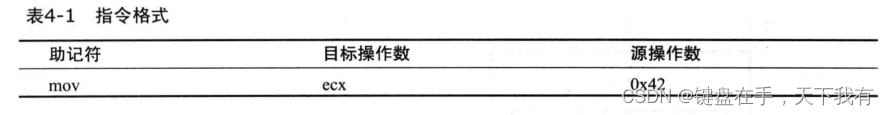

指令是汇编程序的构成块。在x86汇编语言中，一条指令由一个助记符，以及零个或多个操作数组成。

操作码（opcode）和字节序

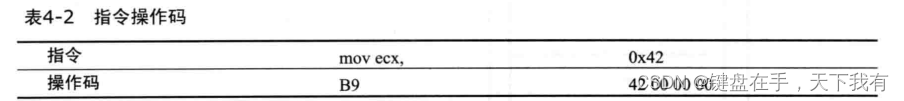

​ 每条指令使用操作码告诉CPU程序要执行什么样的操作。

​ 反汇编器将操作码翻译为人类易读的指令。

用0x42000000表示值0x42，是因为x86架构使用小端字节序。

数据的字节序（endianness）是指在一个大数据项中，最高位（大端，big-endian）还是最小位（小端，little-endian）被排在第一位（即排在最低的地址上）。一些恶意代码在网络通信时必须改变字节序，因为网络数据使用大端字节序，而x86程序使用小端字节序。因此在大端字节序下，IP地址127.0.0.1会被表示为0x7F000001，而在小端字节序下，表示为0x0100007F.

操作数

​ 操作数说明指令要使用的数据。

​ 立即数（immediate）操作数是一个固定的值，比如4-1中的0x42

​ 寄存器（register）操作数指向寄存器，如ecx

​ 内存地址（memory address）操作数指向感兴趣的值所在的内存地址，一般由方括号内包含值、寄存器或方程式组成，如【eax】。

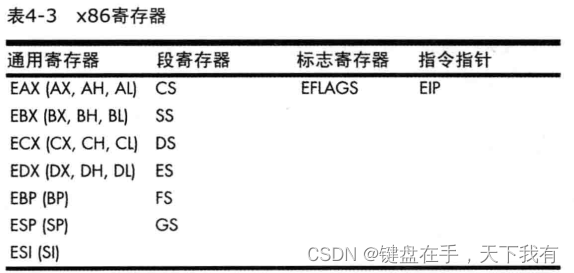

寄存器

​ 寄存器是可以被CPU使用的少数数据存储器，访问其中内容的速度会比访问其他存储器要快。x86处理器中有一组寄存器，可以用于临时存储或者作为工作区。

​ 通用寄存器，CPU在执行时使用。

​ 段寄存器，用于定位内存节。

​ 状态标志，用于做出决定。

​ 指令指针，用于定位要执行的下一条语句。

​ 所有通用寄存器的大小都是32位，可以在汇编代码中以32位或16位引用。比如，EDX指向这个完整的32位寄存器，而DX指向EDX寄存器的低16位。

通用寄存器

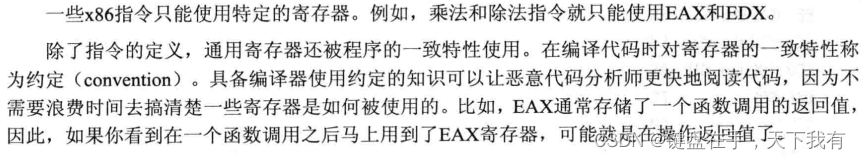

​ 通用寄存器一般用于存储数据或内存地址，而且经常交换着使用以完成程序。

​

标志寄存器

​ EFLAGS寄存器是一个标志寄存器。在x86架构中，它是32位的，每一位是一个标志。在执行期间，每一位表示要么是置位要么是清除，并由这些值来控制CPU的运算，或者给出某些CPU运算的值。具体的标志见笔记标志寄存器。

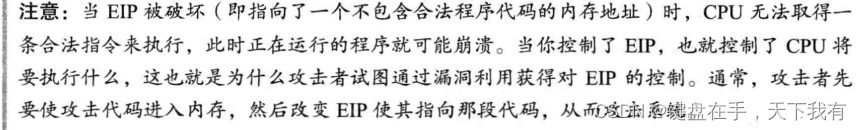

EIP、指令指针

​ 在X86架构中，EIP寄存器，又称为指令指针或程序计数器，保存了程序将要执行的下一条指令在内存中的地址。EIP的唯一作用就是告诉处理器接下来做什么。

简单指令

​ 由方括号括起来的操作数是对内存中数据的引用。不允许在不加方括号的情况下，在指令里面做一个运算。例如：mov eax,ebx+esi*4是一条非法指令

​

指令	描述
MOV EAX,EBX	将EBX中的内容复制到EAX寄存器
MOV EAX,0X42	将立即数0x42复制到EAX寄存器
MOV EAX,[0X4037C4]	将内存地址0x4037C4的四个字节复制到EAX寄存器
MOV EAX,[EBX]	将EBX寄存器指向的内存地址四个字节复制到EAX寄存器
MOV EAX,[EBX+ESI*4]	将ebx+esi*4等式结果指向的内存地址处四个字节复制到EAX

​ 另一条类似于MOV的指令是lea（load effective address 加载有效地址）。

​ lea destination，source。lea指令用来将一个内存地址赋给目的操作数。例如，lea eax,[ebx+8]就将EBX+8的值给了EAX。相反的，mov则加载内存中地址为EBX+8处的数据。因此，lea eax，[ebx+8]就和mov eax,ebx+8指令实际上是等价的，然而，采用这种寻址方式的mov指令是无效的。

​

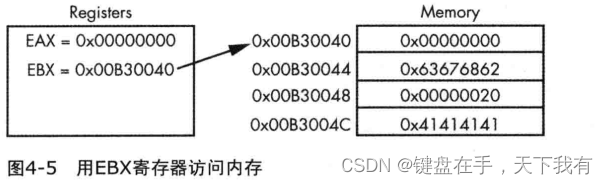

​ mov eax，[ebx+8]将值0x20赋给EAX。

​ 而指令lea eax,[ebx+8]则将0xB30048这个值给EAX。

​ lea指令并非专门用于计算内存地址。它还被用来计算普通的值，因为它所需的指令更少。

算术运算

加减法

指令	描述
sub eax,0x10	eax寄存器值减去0x10
add eax,ebx	将ebx值加入eax并将结构保存至eax
inc edx	edx值递增1
dec ecx	ecx值递减1

乘除法

​ 乘法和除法都是用了一个预先预定的寄存器，因此其指令很简单，就是指令码加上寄存器要去乘或除的值。

​ mul指令的格式是mul value；div指令的格式是div value。

​ mul value指令总是将eax乘上value。因此，eax寄存器必须在乘法指令出现前就赋值好。乘法的结果以64位的形式分开存储在edx和eax中。其中edx存储了高32位，eax存储了低32位。

​ div value指令与mul运算方向相反：它将EDX和EAX合起来存储的64位值除以value。因此，在做除法之前，EDX和EAX这两个寄存器必须赋值好。商存储到EAX，余数存储到EDX中。

mul 0x50：将EAX的值乘以0x50，并将结果存入EDX:EAX寄存器中

div 0x75：将EDX：EAX值除以0x75，并将结果存入EAX，将余数存入EDX

​ shr和shl指令用于寄存器做移位操作。

​ shr指令的格式是“shr destination（目的数），count” shl指令的格式也是一样。

​ shr和shl指令对目的操作数右移或左移，由count决定移多少位。移出目的操作数（看宽度）边界的位则会先移动到CF标志位（进位标志）中。在移位时，使用0填充新的位。

eg：shr 0B1000，1 那么其结果位0100 CF标志位中就包含了最后移出目的操作数的哪一位。

*注：标志寄存器CF：进位标志 如果运算结果的最高位产生了一个进位或错位，那么其值位1

​ 循环移位指令ror（右循环）和rol（左循环）与移位指令类似，但移出的哪一位会被填到另一端（注意寄存器的宽度）空出来的位上，即右循环移位会将最低位循环移到最高位；左循环则相反；

​ 移位经常被用于对乘法运算的优化，因为乘法运算前需要准备寄存器、移动数据，这时移位就会显得更简单、更快。shl eax，1的计算结果和将eax乘以2一样。

​ 在分析恶意代码时，如果出现一个函数中只有xor、or、and、shl、ror、shr、rol这样的指令，并且反复出现，看起来随机排列，就可能遇到了一个加密或者压缩函数。

指令	描述
xor eax,eax	将EAX寄存器清零
or eax,0x7575	将EAX的值与0x7575进行或操作
mov eax,0xA	将eax寄存器左移两位，eax=0x28
shl eax,2	1010 001010->101000
mov bl,0xA	将BL(8位)寄存器循环移位移两位
ror bl,2	1010 00001010—>10000010

注：三四指令一起 五六指令一起

NOP指令 当它出现时，直接执行下一条指令。

这条指令的opcode是0x90。在缓冲区溢出攻击中，当攻击者无法完美地控制利用代码，就经常使用NOP滑板。它起到了填充代码的作用，以降低shellcode可能在中间部分开始执行所造成的风险。

栈

​ 用于函数的内存、局部变量、流控制结构等被存储在栈中。栈是一种用压和弹操作来刻画的数据结构，向栈中压入一些东西，然后再弹出来。是一种先进后出（LIFO）的结构。

​ x86架构有对栈的内建支持。用于这种支持的寄存器包括ESP（栈顶）和EBP（栈底）。其中，ESP时栈指针，包含了指向栈顶的内存地址。EBP是栈基址寄存器，在一个函数中会保持不变。

​ 栈只能用于短期存储。它经常用来保存局部变量、参数和返回地址。规格如下：

局部变量是从ebp-4开始 参数是ebp+8 返回地址（eip）是ebp+4

局部变量（ebp-4）
ebp
返回地址（ebp+4）
参数（ebp+8）

函数调用

​ 函数是程序中的一段代码，执行一个特定的任务，并于其他代码相对独立。主代码调用函数，并在其返回到主代码前，临时将执行权交给函数。程序如何使用栈，这对一个二进制文件是贯穿始终的问题。现在，我们将关注最常见的约定，称之为cdecl。

注：函数调用的三种方式cdecl、stdcall、__fastcall

cdecl是C/C++默认的调用方式

stdcall是Windows API函数的调用方式，只不过我们在头文件里查看这些API的声明的时候是用了winap的宏进行代替了，而这个宏其实就是stdcall了。

函数的调用，设计参数传递，返回值传递，调用后返回，这都是通过栈的变化来实现的

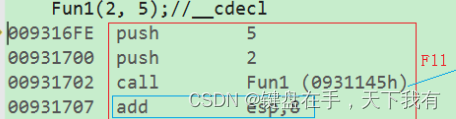

cdecl

*C/C++默认方式，参数从右向左入栈，主调函数(call指令所属的函数)负责栈平衡。

add esp,8 即是栈平衡操作

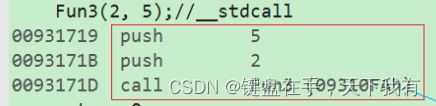

stdcall

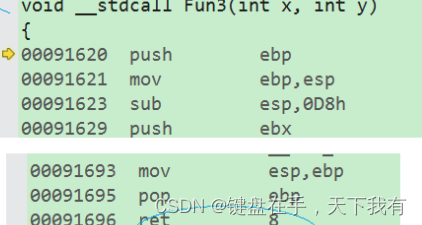

Windows API默认方式，参数从右向左入栈，被调函数（函数内部）负责栈平衡。

ret 8为栈平衡操作

fastcall

快速调用方式。所谓快速，这种方式选择将参数优先从寄存器传入（ecx和edx），剩下的参数再从右向左从栈传入。因为栈是位于内存的区域，而寄存器位于CPU内，故存取方式快于内存，故其名曰fast

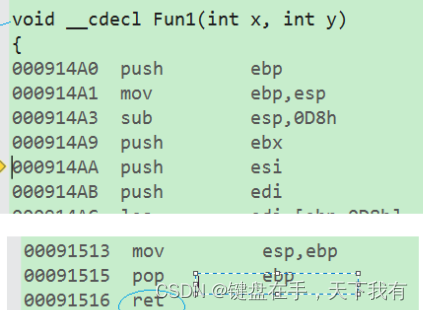

​ 许多函数包含一段“序言”（prologue），它是函数开始处的少数几行代码，用于保存函数中要用到的栈和寄存器。相应的，在函数末尾的“结语”（epilougue）则将栈和这些寄存器恢复至函数被调用前的状态（说白了就是平衡堆栈操作）

条件指令

​ 所有的汇编语言都能做比较，并根据比较结果做出决定。条件指令就是用来做比较的指令。

​ 最常见的两个条件指令是test和cmp。test指令与and(与操作：相同操作数返回值为1）指令的功能一样，但它并不会修改其使用的操作数。test指令只设置标志位。test指令执行后，我门感兴趣的是ZF标志位。

注：ZF：零标志 用于判断结果是否为0，运算结果为0，ZF置1，否则置0

对某个东西与它自身的test经常被用于检查它是否是一个NULL值.

eg：test eax,eax 其实也可以直接将eax与0比较，但是其字节更少，花费的CPU周期也少

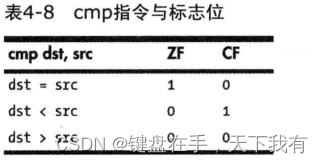

​ cmp指令与sub指令的功能一样，但是它不影响其操作数。cmp指令也是只用于设置标志位，其执行结果是，ZF和CF标志可能会发生变化。

注：这里可以去看看某站的滴水逆向汇编部分 用一个圆来解释如何判断是否溢出

分支指令

​ 分支指令是一串指令根据程序流有条件地执行。

​ 最常见的分支指令是跳转指令。程序中使用了大量的跳转指令，最简单的是jmp指令，

注：jmp指令控制程序直接跳转到目标地址执行程序，程序总是顺序执行，指令本身无堆栈操作过程。

它使得下一条要被执行得指令是其格式jmp location中指定位置的指令，又称为无条件跳转，因为总会跳到目的位置去执行。这个简单的跳转无法满足所有的跳转需求。

​ 条件跳转使用标志位来决定是跳转，还是继续执行下一条指令。

下面表格是一些跳转指令

指令	描述
jz loc	如果ZF=1,跳转至指定位置
jnz loc	如果ZF=0,跳转到指定位置
je loc	与jz类似，但通常在一条cmp指令后使用。如果操作数与目的操作数相等，则跳转
jne loc	与jnz类似，但通常在一条cmp指令后使用。如果操作数与目的操作数不相等，则跳转
jg loc	在一条cmp指令做有符号比较之后，如果目的操作数大于源操作数，跳转
jge loc	在一条cmp指令做有符号比较之后，如果目的操作数大于等于源操作数，跳转
ja loc	与jg类似，但使用无符号比较
jae loc	与jge类似，但是用无符号比较
jl loc	在一条cmp指令做有符号比较之后，如果目的操作数小于源操作数，则跳转
jle loc	在一条cmp指令做有符号比较之后，如果目的操作数小于等于源操作数，则跳转
jb loc	与jl类似，但使用无符号比较
jbe loc	与jle类似，但使用无符号比较
jo loc	如果前一条指令置位了溢出标志位（OF=1），则跳转
js loc	如果符号标志位被置位（SF=1），则跳转
jecxz loc	如果ECX=0,则跳转

重复指令

​ 重复指令是一组操作数据缓冲区的指令。数据缓冲区通常是一个字节数组的形式，也可以是单字或者双字。

​ 最常见的数据缓冲区操作指令是movsx、cmpsx、stosx和scasx，其中x可以是b、

w或者d。分别表示字节、字和双字。

比如函数请求堆栈，填充数据缓冲区时，就利用了这个指令

mov eax,0xCCCCCCCC

mov ecx,0x10

lea edi,dword ptr ds:[ebp-0x40](内存寻址方式，将ebp-40的值赋给edi）

rep stosd

​ 在上述重复指令操作中，使用了ESI和EDI，ESI是原索引寄存器，EDI是目的索引寄存器。还有ECX用作计数的变量

​ 这些指令还需要一个前缀，用于对长度超过1的数据做操作。movsb指令本身只会移动一个字节，而不使用ECX寄存器。

指令	描述
rep	循环终止条件ECX=0
repe,repz	循环终止条件ECX=0 or ZF=0
repne,repnz	循环终止条件ECX=0 or ZF=1

​ 在x86下，使用重复前缀来做字节操作。rep指令会增加ESI和EDI这两个偏移，减少ECX寄存器。rep前缀会不断重复，直至ECX=0.repe/repz和repne/repnz前缀则不断重复，直至ECX=0或直至ZF=0或1.因此，在大部分数据缓冲区操作指令中，ESI、EDI和ECX必须为rep指令的生效，而进行适当的初始化。

​ movsb指令用于将一串字节从一个位置移动到另一个位置。rep前缀经常与movsb一起使用，从而复制一串长度由ECX决定的字节。从逻辑上说，rep movsb指令等价于C语言的memcpy函数（用于内存拷贝）。movsb指令从ESI指向地址取出一个字节，将其存入EDI指向地址，然后根据方向标志（DF）的设置，将ESI和EDI的值加1或者减1。如果DF=0，则加，否则减。
​ 在由C代码编译后的结果中，很少能看到DF标志。但是在shellcode里，人们有时候会调换方向标志，这样就可以反方向存储数据。

​ cmpsb指令用于比较两串字节，以确定其是否是相同的数据。cmpsb指令用ESI指向地址的字节减去EDI指向地址的字节，并更细相关的标志位。它经常与repe前缀一起使用。此时，cmpsb指令逐一比较两串字节，直至发现一处不同，或比较到头。cmpsb指令从地址ESI获得一个字节，将其与EDI指向位置的字节进行比较，并设置标志位，然后对ESI和EDI分别加1。如果repe前缀，就检查ECX的值和标志位，如果ECX=0或者ZF=0，就停止重复。这相当于C语言的memcmp函数。

​ scasb指令用于从一串字节中搜索一个值。这个值由AL寄存器给出。它的工作方式与cmpsb一样，但是它是将ESI指向地址的字节与AL进行比较，而不是与EDI指向地址的字节比较。repe操作会使得这个比较不断继续，直到找到该字节，或者ECX=0.如果在这串字节中找到了这个值，则其位置会被存储在ESi中。

​ stosb指令用于将值存储到EDI指向的地址。它与scasb一样，但不是去搜索，而是将指定的字节存入EDI指向的地址。rep前缀与scasb一起使用后，就初始化了一段内存缓冲区，其中的每个字节都是相同的值。这等价于C语言的memset函数。

rep指令实例：

指令	描述
repe cmpsb	用于比较两块数据缓冲区。EDI和ESI必须被设为两段缓冲区的地址，ECX必须被设为缓冲区长度。当ECX=0或者发现缓冲区不一致的时候，停止比较
rep stosb	用于用一个给定的值初始化一块缓冲区中所有字节。EDI包含了缓冲区地址，AL则包含初始值。这个指令通常与xor eax，eax一起使用。
rep movsb	一般用于复制缓冲区中的字节。ESI需要被设为原缓冲区地址，EDI被设为目的缓冲区地址，ECX则必须为要复制的长度。会逐字节复制，直至ECX=0.
repne scasb	用于在一段数据缓冲区中搜索一个字节。EDI徐指向缓冲区地址，AL则包含要找的字节，ECX设为缓冲区长度。当ECX=0或找到该字节时，比较停止

参考书文：《恶意代码分析实战》
