这里对IIC时序就不在过多赘述了。

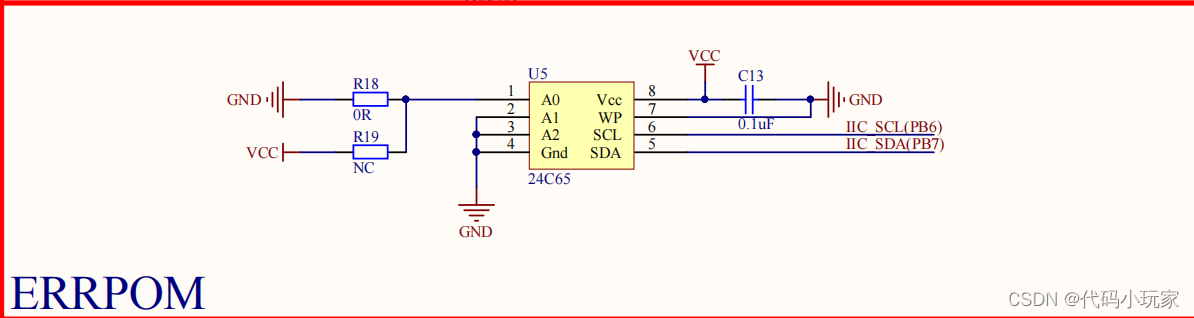

看EEPROM的电路原理：

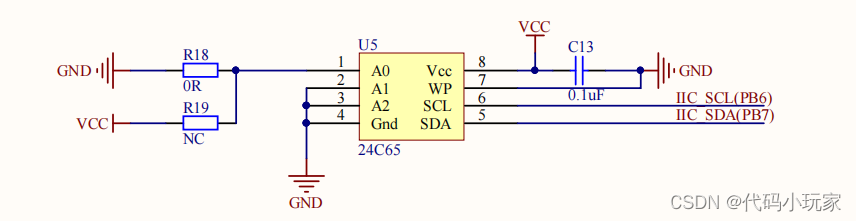

在这里插入图片描述

EEPROM使用了PB6和PB7引脚
我们使用cubeMX配置IIC：
![在这里插入图片描述](https://img-blog.csdnimg.cn/4199f3175dfa4d4d9b8cb5756cfc1103.png)

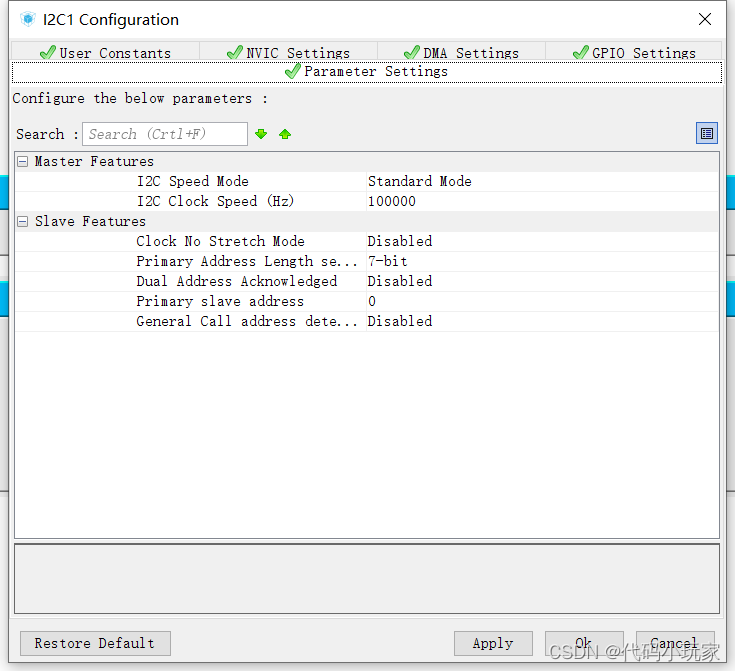

本次我们不使用DMA和IIC中断模式：
在这里插入图片描述

由于IIC是寻址类总线协议，我们需要知道从设备的设备地址，内存地址（寄存器地址），数据传输方向（读/写）

在这里插入图片描述

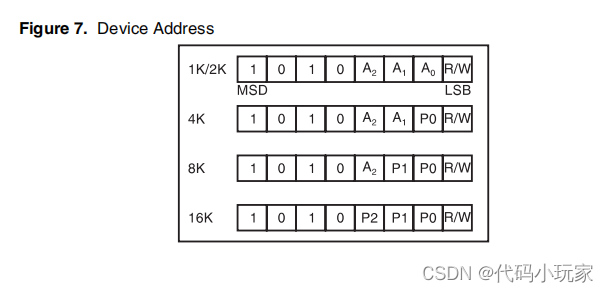

查看EEPROM数据手册得知：
设备地址位1 0 1 0 A2 A1 A0 R/W
IIC协议规定：读是1 写是0
看下：

A0接低电平，A2和A1接低电平
所以读设备地址：1 0 1 0 0 0 0 1 （0xA1）
写设备地址： 1 0 1 0 0 0 0 0 （0xA0）

再来看EEPROM数据手册：
在这里插入图片描述

在这里插入图片描述

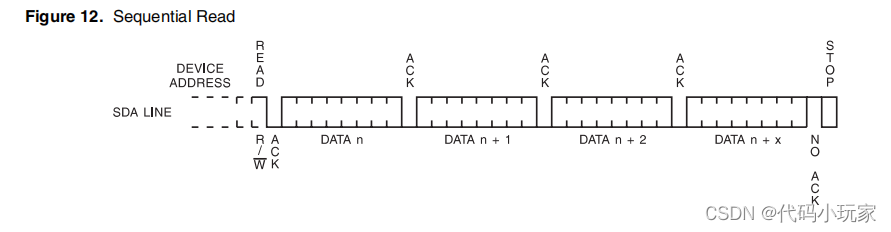

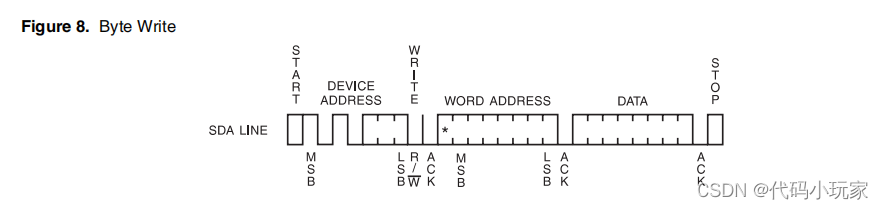

写字节支持一个一个写，读内存支持连续读

#define SLAVE_ADDRESS_WR 0xA0 //写内存
#define SLAVE_ADDRESS_RD 0xA1 //读内存

uint8_t data[20] = "EEPROM TEST OK";
uint8_t recv[20] = {0};

/***************写内存********/
`void IIC_WRITE_TO_EEPROM(uint16_t MEM_ADDRESS,uint8_t* data,uint16_t len)
{
	uint16_t i = 0;
	for(i = 0;i < len;i++)
	{
		while(HAL_I2C_Mem_Write(&hi2c1,SLAVE_ADDRESS_WR,MEM_ADDRESS,I2C_MEMADD_SIZE_16BIT,data,1,10) != HAL_OK);
		MEM_ADDRESS++;
		data++;
	}

}

/****************读内存******/

void IIC_READ_FROM_EEPROM(uint16_t MEM_ADDRESS,uint8_t* recv,uint16_t len)
{
	while(HAL_I2C_Mem_Read(&hi2c1,SLAVE_ADDRESS_RD,MEM_ADDRESS,I2C_MEMADD_SIZE_16BIT,recv,len,10) != HAL_OK);
}

再来看测试代码部分：

 /* USER CODE BEGIN 2 */
	printf("uart init ok\n");
	IIC_WRITE_TO_EEPROM(0,data,20);
	HAL_Delay(500);
	IIC_READ_FROM_EEPROM(0,recv,20);
	HAL_Delay(500);
	printf("recv :%s\n",recv);
