VLAN概述

一、虚拟局域网----VLAN

1.VLAN概述

为了解决广播风暴，通常使用分隔广播域的方法来解决，分隔广播域的方法有两种
①物理分隔：将网络从物理上划分成一个个小网络
②逻辑分隔：将网络从逻辑上划分成一个个小的虚拟网络，即VLAN

2.VLAN优势

VLAN的产生给局域网的设计增加了灵活性和可扩展性，还具有以下优势
①控制广播
②增强网络安全性
③简化网络管理

3.VLAN标识

在以太网上实现中继，有两种封装方式
①ISL （cisco私有标准）

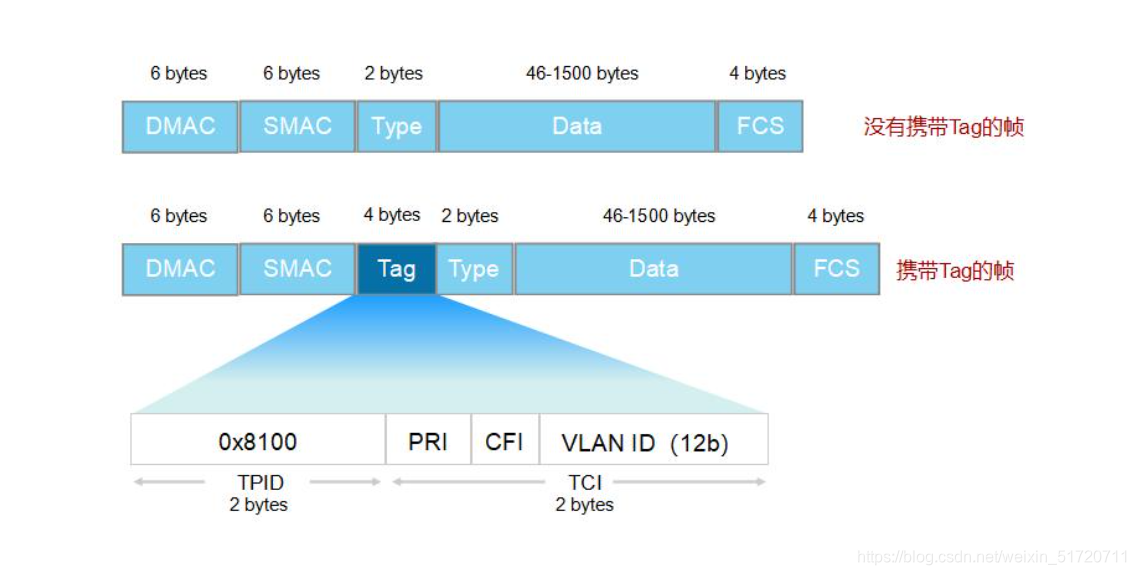

②IEEE 802.1q（下图为插入802.1q帧标识的标准以太网帧）

4.VLAN种类

静态VLAN：基于端口划分静态VLAN（常用）
动态VLAN：基于mac地址划分动态VLAN

5.Trunk

在交换网络中，有两种类型链路：
①接入链路：通常属于一个vlan。主机与交换机之间连接的链路就是接入链路
②中继链路：可以承载多个vlan。交换机机与交换机之间连接的链路就是接入链路
trunk的作用就是使同一个vlan能够跨交换机通信

二、实验练习

1.静态路由

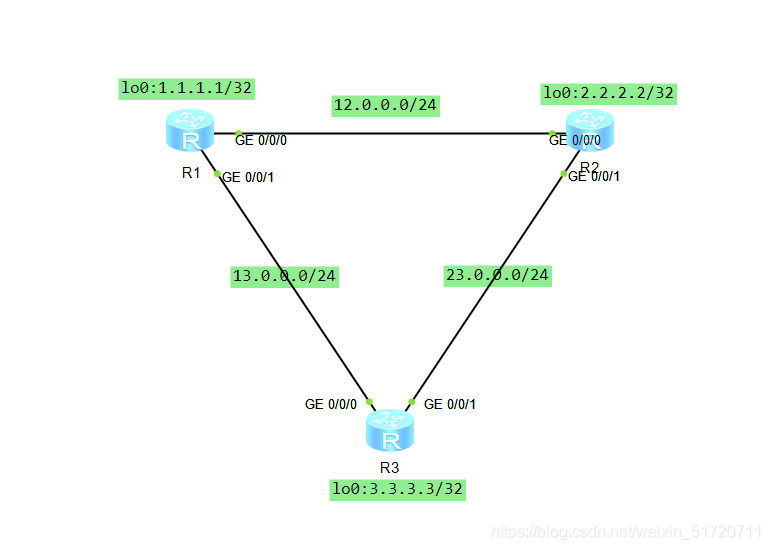

实验要求：配置loopback接口，使得所有loopback接口互通

（1）R1配置

interface GigabitEthernet0/0/0
 ip address 12.0.0.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 13.0.0.1 255.255.255.0
#
interface NULL0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
ip route-static 2.2.2.2 255.255.255.255 12.0.0.2
ip route-static 3.3.3.3 255.255.255.255 13.0.0.2
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return

（2）配置

interface GigabitEthernet0/0/0
 ip address 12.0.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 23.0.0.1 255.255.255.0
#
interface NULL0
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
ip route-static 1.1.1.1 255.255.255.255 12.0.0.1
ip route-static 3.3.3.3 255.255.255.255 23.0.0.2
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return
<R2>

（3）R3配置

interface GigabitEthernet0/0/0
 ip address 13.0.0.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 23.0.0.2 255.255.255.0
#
interface NULL0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
ip route-static 1.1.1.1 255.255.255.255 13.0.0.1
ip route-static 2.2.2.2 255.255.255.255 23.0.0.1
#
user-interface con 0
 authentication-mode password
user-interface vty 0 4
user-interface vty 16 20
#
wlan ac
#
return
<R3>

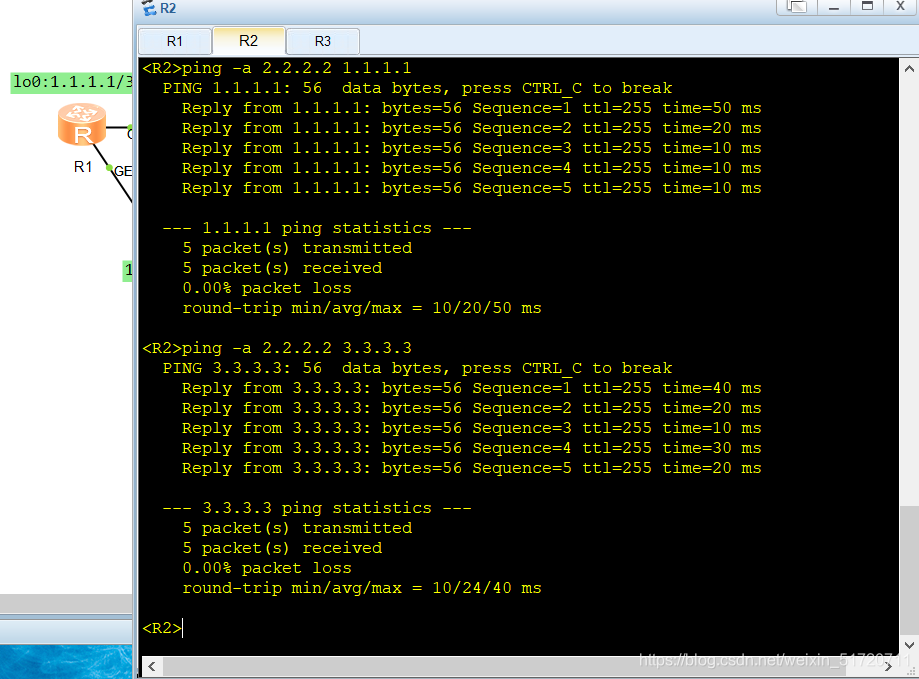

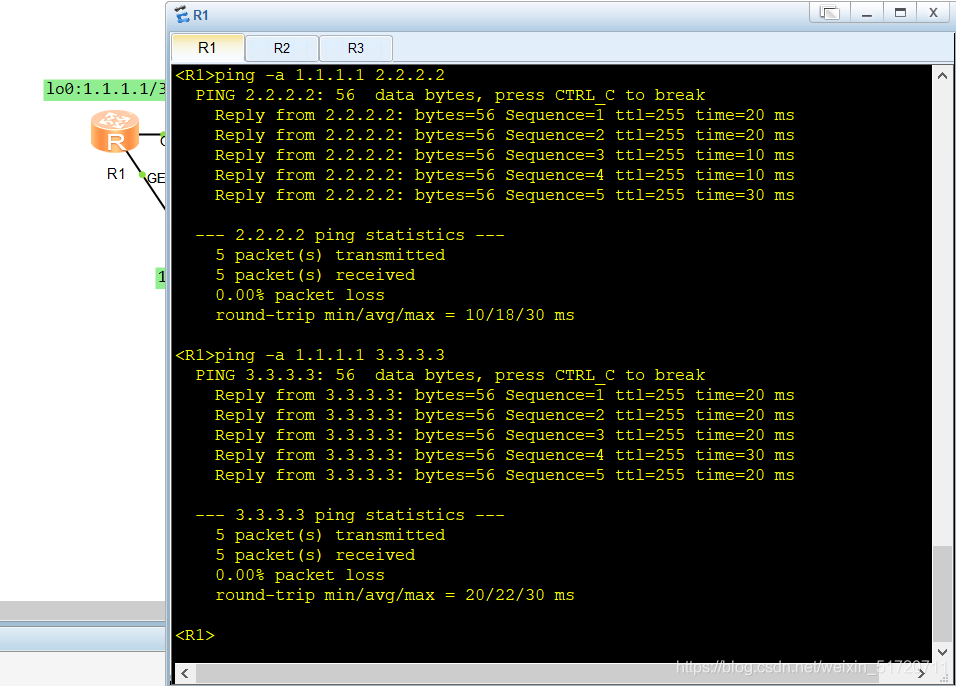

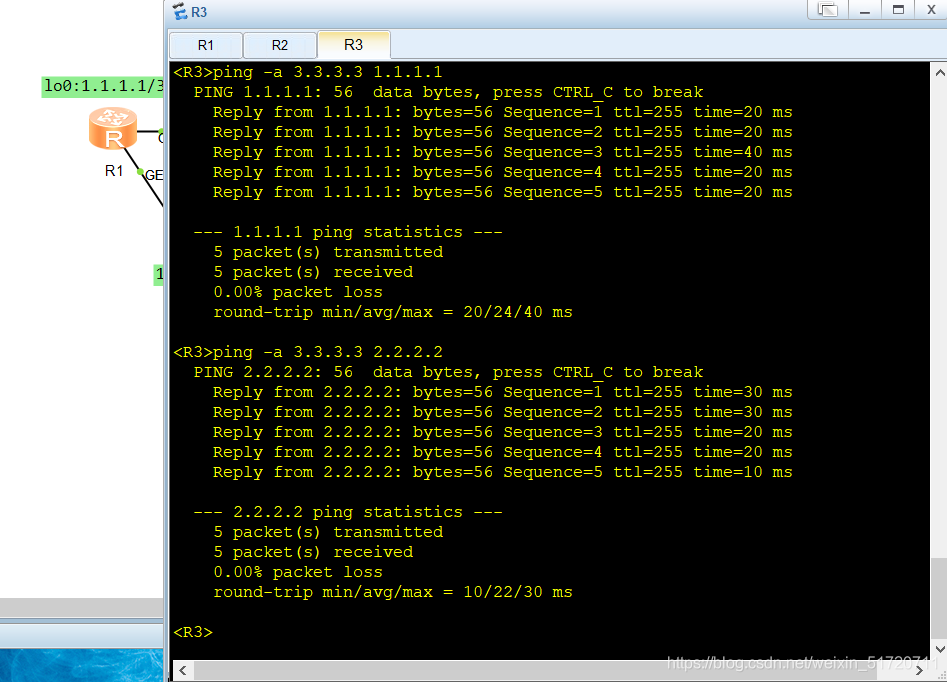

（4）检验

2.VLAN划分

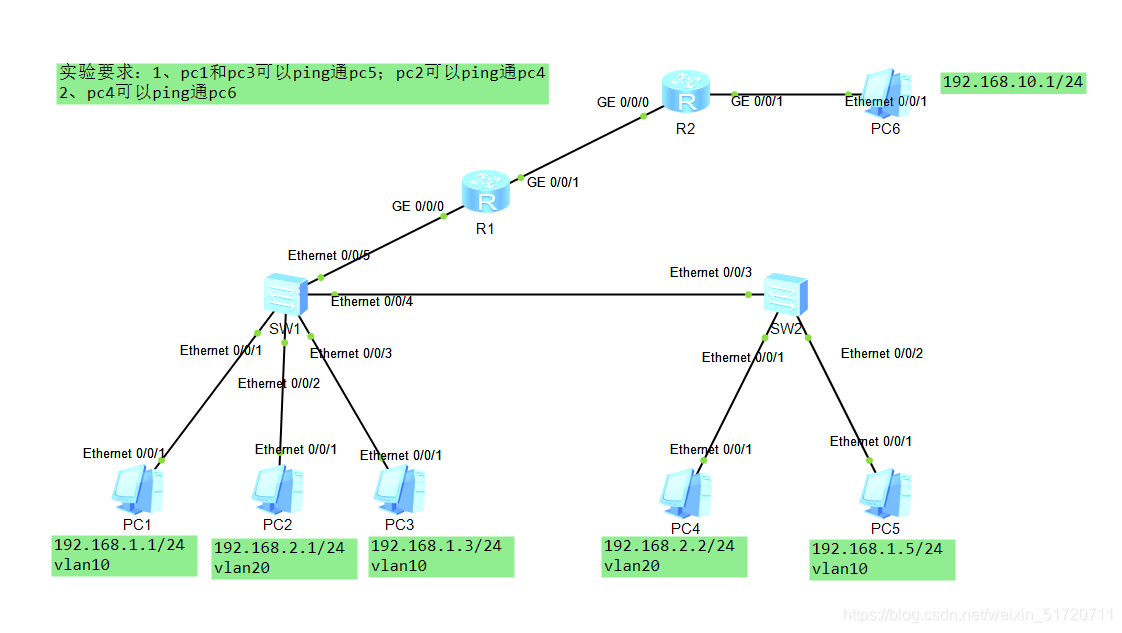

实验要求：①pc1和pc3可以ping通pc5；pc2可以ping通pc4
②pc4可以ping通pc6

（1）SW1配置

interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface Ethernet0/0/5
 port link-type access
 port default vlan 20
#

（2）SW2配置

interface Ethernet0/0/1
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#

（3）R1配置

#
interface GigabitEthernet0/0/0
 ip address 192.168.2.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.3.1 255.255.255.0
#
interface NULL0
#
ip route-static 192.168.10.0 255.255.255.0 192.168.3.2
#

（4）R2配置

interface GigabitEthernet0/0/0
 ip address 192.168.3.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.10.254 255.255.255.0
#
interface NULL0
#
ip route-static 192.168.2.0 255.255.255.0 192.168.3.1

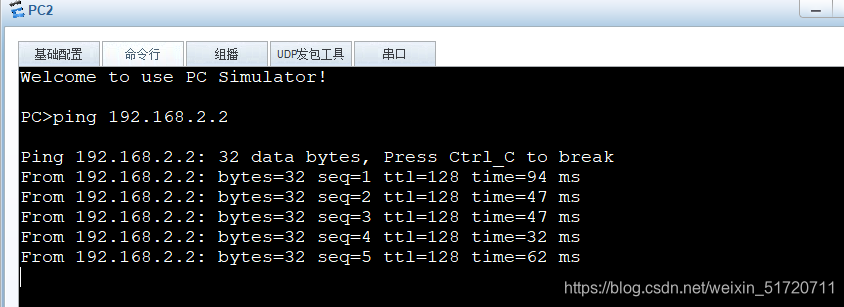

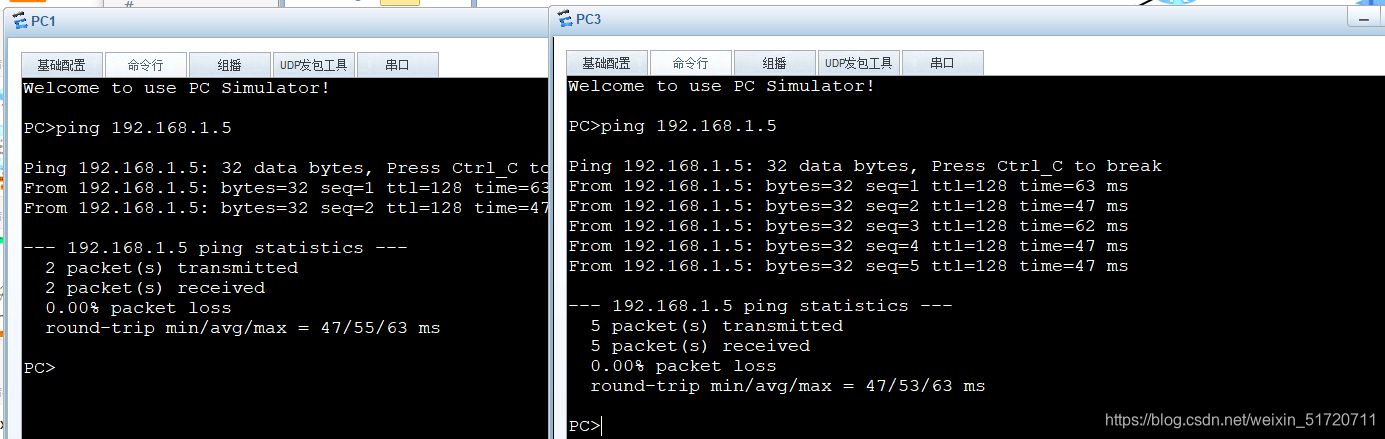

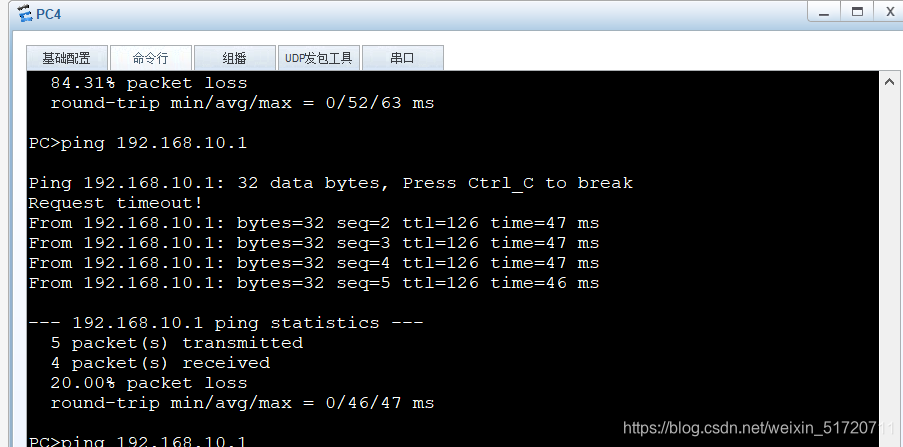

（5）检验

3.单臂路由

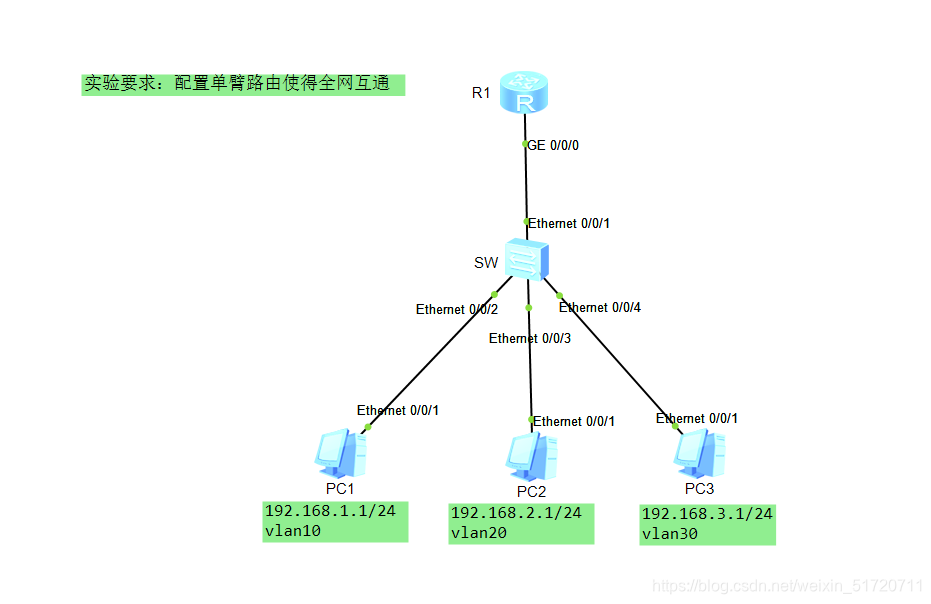

实验要求：配置单臂路由使得全网互通

（1）R1配置

#
interface GigabitEthernet0/0/0.1
 dot1q termination vid 10
 ip address 192.168.1.254 255.255.255.0
 arp broadcast enable
#
interface GigabitEthernet0/0/0.2
 dot1q termination vid 20
 ip address 192.168.2.254 255.255.255.0
 arp broadcast enable
#
interface GigabitEthernet0/0/0.3
 dot1q termination vid 30
 ip address 192.168.3.254 255.255.255.0
 arp broadcast enable
#

(2) SW配置

interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/4
 port link-type access
 port default vlan 30

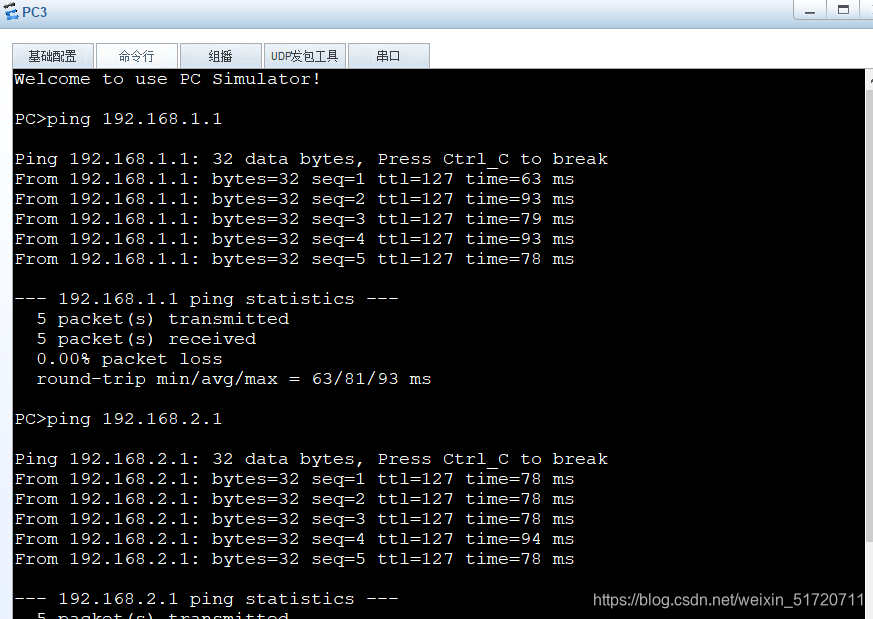

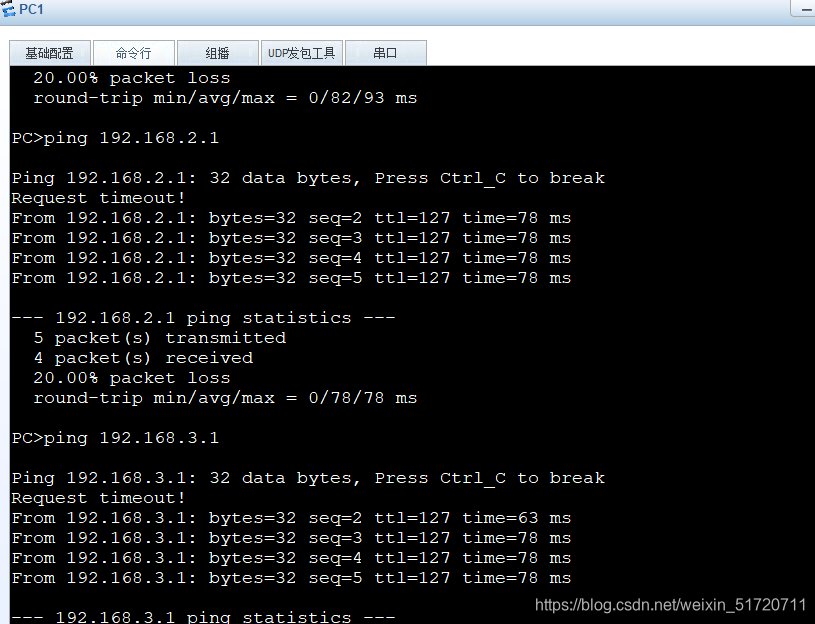

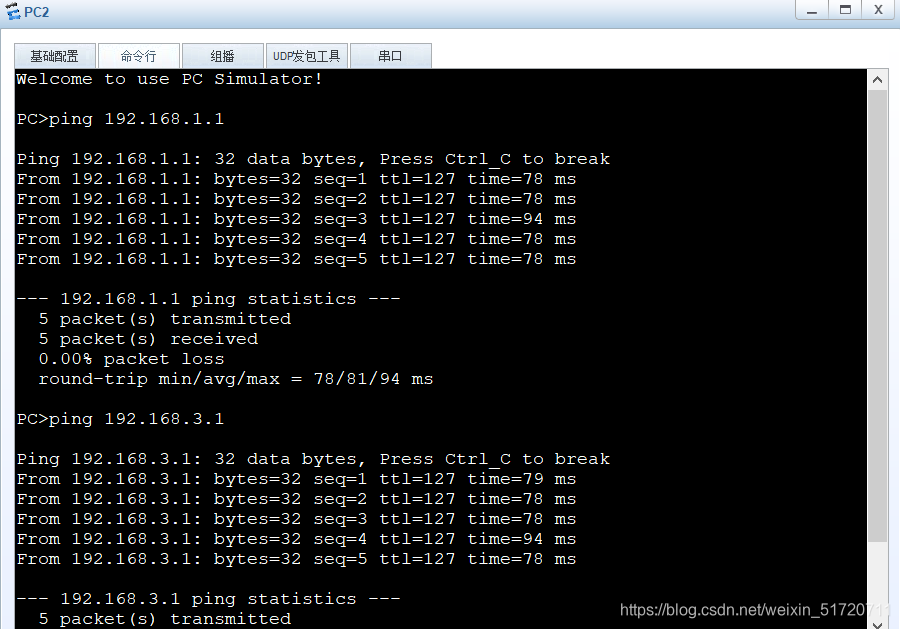

（3）检验
