第21讲 时序电路简介与储存原理

1.时序电路简介

●时序电路：输出不仅依赖当时的输入，而且依赖过去的输入，又称有限状态机。
●为何学习时序电路：
1).对于输出与输入关系存在时间依赖时，组合电路无法描述。
2).可以使电路更简单。
●时序电路结构：
1).存储元件：储存状态，保存信息，由锁存器或触发器构成。
2).组合电路：对信息进行加工、处理。
●状态：通常是过去输入的某种抽象表达。
●分类：
1).同步时序电路：仅在规定的时刻捕获输入并改变状态。
2).异步时序电路：可以在任意时刻捕获输入并改变状态。

2.状态图、状态表

●Mealy型电路：电路输出Output是电路输入Input和当前状态Present state的函数，这种时序电路称为Mealy型时序电路。
●Moore型电路：电路输出Output仅仅是当前状态Present state的函数，这种时序电路称为Moore型时序电路。
●状态图：
1).状态用带有名字的圈表示；
2).有向弧表示状态的变迁；
3).弧上标有变迁的输入条件；
4).输入条件旁边伴有对应的输出值（Mealy型）
5).输出值写圈内（Moore型）。

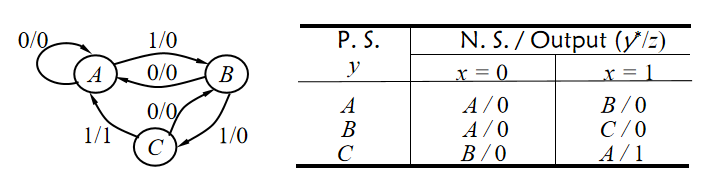

●Mealy型状态图、表示例：

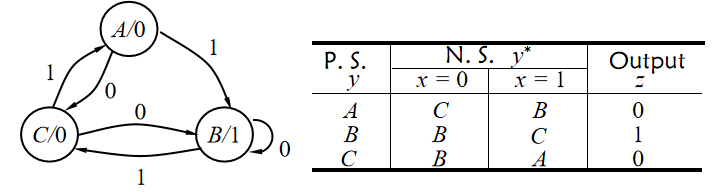

●Moore型状态图、表示例：
