一.前言

蜂鸟E203是支持FLASH启动的，可是官方并没有提供 FLASH 启动的仿真环境，只是提供了利用 HBird SDK 进行 FLASH 下载的编译，因此需要自行搭建 FLASH 启动的仿真环境。在这过程中也遇到很多问题，但最终也是成功运行 helloworld 例程，当然也可能有其他的方式，这里只是提供借鉴和参考，也欢迎大家批评和指正!

二.准备

需要我们了解蜂鸟E203的整个仿真过程，能完成ILM启动，运行helloworld。

这里可以参考官方文档以及芯王国博主的关于虚拟机以及蜂鸟E203系列的一些文章。

官方文档： 1. Overview — Hummingbirdv2 E203 Core and SoC 0.2.1 documentation

芯王国：芯王国-优快云博客

三.搭建

1.将QSPI FLASH添加工程中

（1）需要一个QSPI FLASH仿真模型

链接:项目首页 - QSPIFLASHVerilog模型下载:QSPI FLASH Verilog模型下载 - GitCode

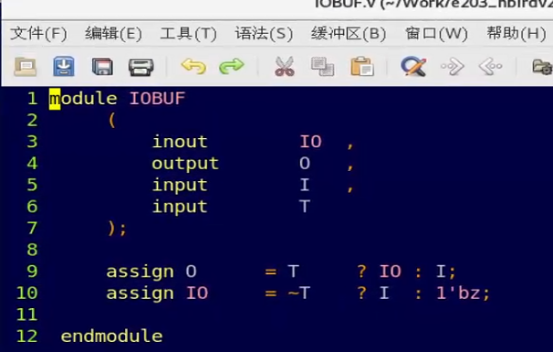

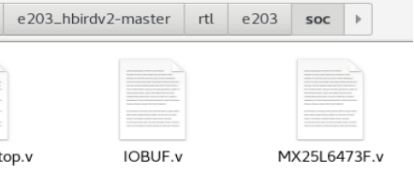

（2）新建IOBUF.v文件，将IOBUF.v，MX25L6473F.v（QSPI FLASH仿真模型）文件添加到e203_hbirdv2-master/rtl/e203/soc中

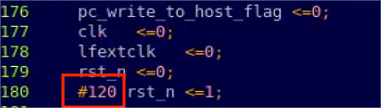

（3）修改MX25L6473F.v文件中的TOP_Add和tVSL(FLASH启动时间)，TOP_Add可以改小一点，tVSL(FLASH启动时间)让其在芯片复位运行开始时间之前即可，这里直接改成0。

2.找到e203_hbirdv2-master/tb/tb_top.v文件。

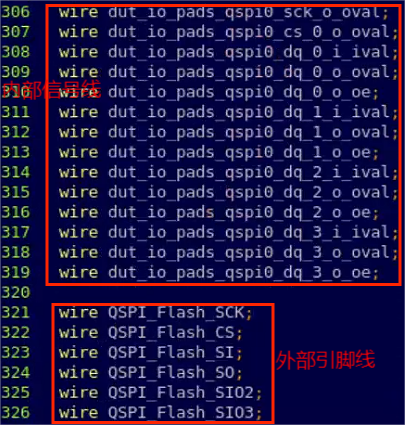

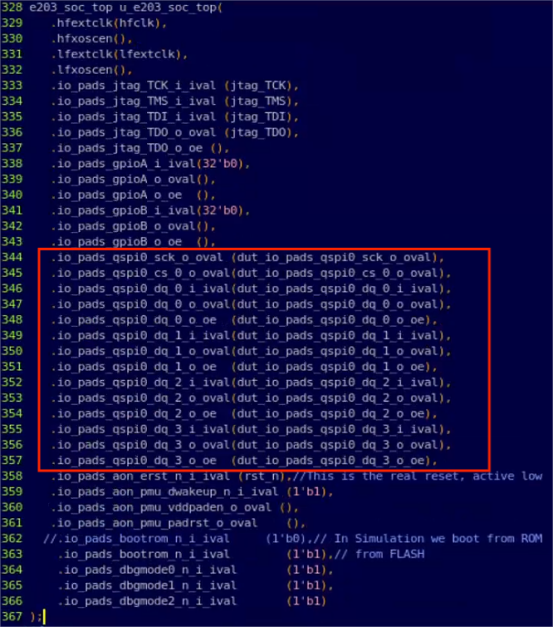

（1）添加qspi内部信号线以及外部引脚线，将内部信号线添加到e203_soc_top模块调用中

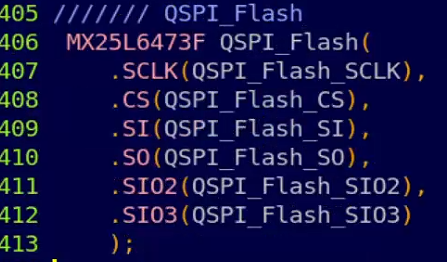

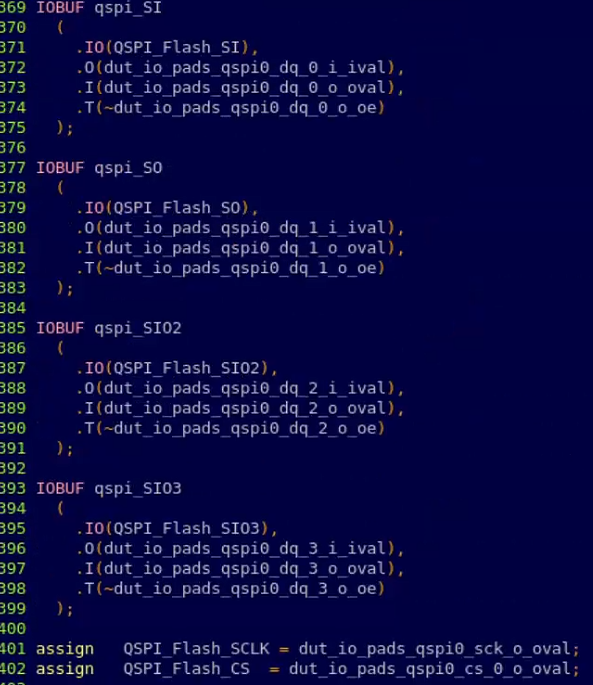

（2）利用IOBUF将QSPI引脚信号引出，连接QSPI FLASH模块

（3）修改bootrom脚，使芯片从FLASH启动

（4）修改FLASH读取程序的代码，有两种方式

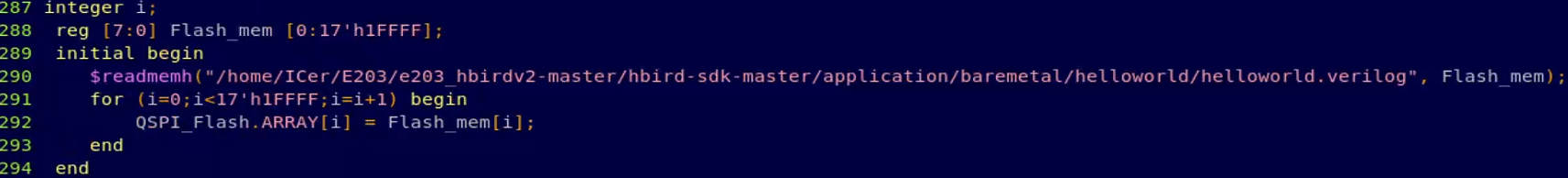

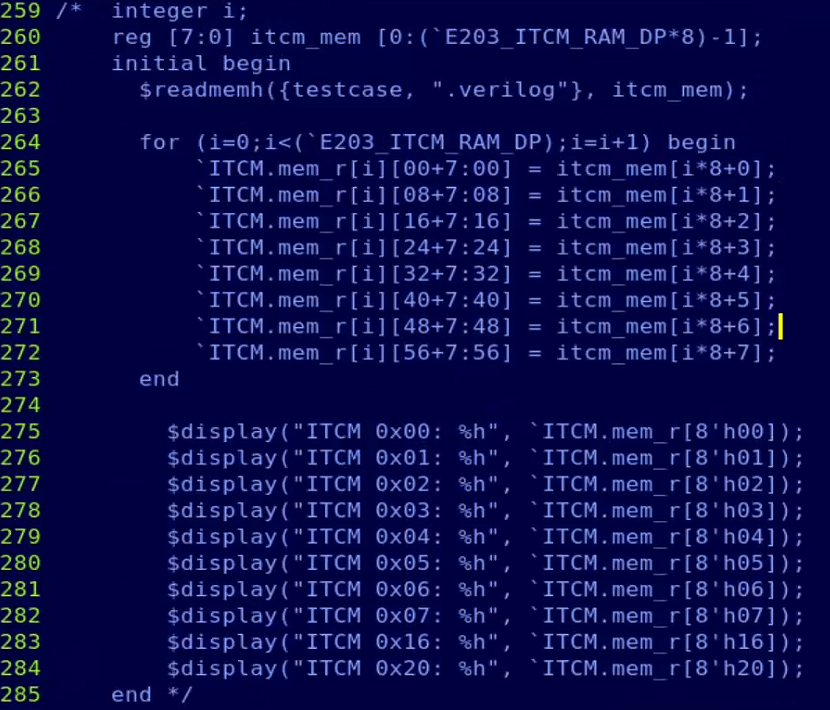

a.在tb_top.v文件中修改，将原本加载到ITCM的注释掉，改为加载到QSPI FLASH的数组里，readmemh里的路径名为（程序加载的绝对路径/程序.verilog），这里用的是helloworld例程，即为(helloworld的绝对路径/helloworld.verilog)，可以在对应位置pwd一下，得到绝对路径。

b.在MX25L6473F.v中修改，将File_Name 的none改为（程序加载的绝对路径/程序.verilog），跟第一种是一样的，只是改的位置不同，两种方式选一个就行。

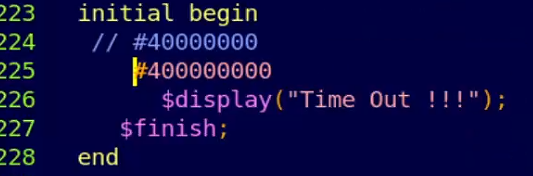

（5）修改总仿真时间，因为从FLASH运行时间相对较长，需要增加仿真时间

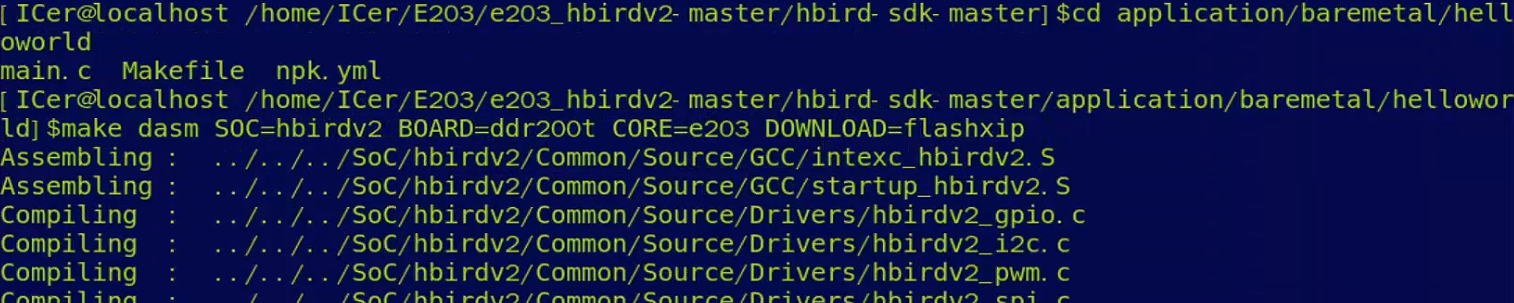

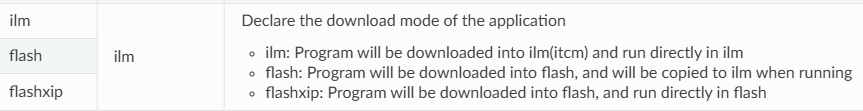

3.编译helloworld例程，方式是FLASHXIP，从FLASH运行。

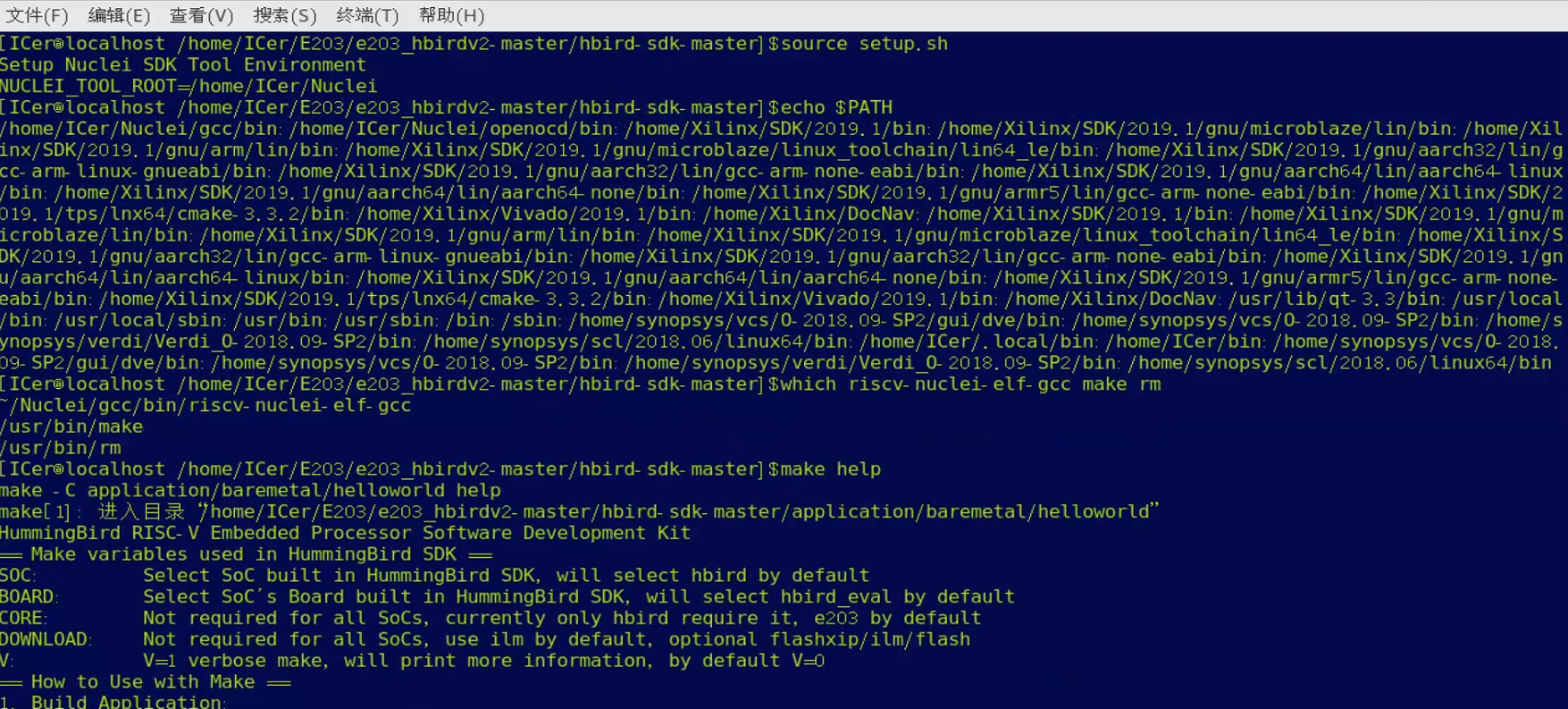

source setup.sh
echo $PATH
which riscv-nuclei-elf-gcc make rm
make help

cd application/baremetal/helloworld
make dasm SOC=hbirdv2 BOARD=ddr200t CORE=e203 DOWNLOAD=flashxip

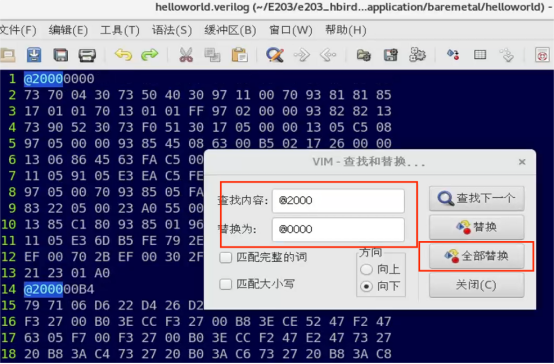

4.修改编译后生成的helloworld.verilog文件，将@2000全部替换为@0000，虽然芯片从FLASH启动的地址是0x20000000，但实际在FLASH里保存还是从0x00000000开始的，需要映射好。

5.进入到e203_hbirdv2-master/vsim目录下，开始仿真

make clean
make install
make compile SIM=vcs
make run_test SIM=vcs

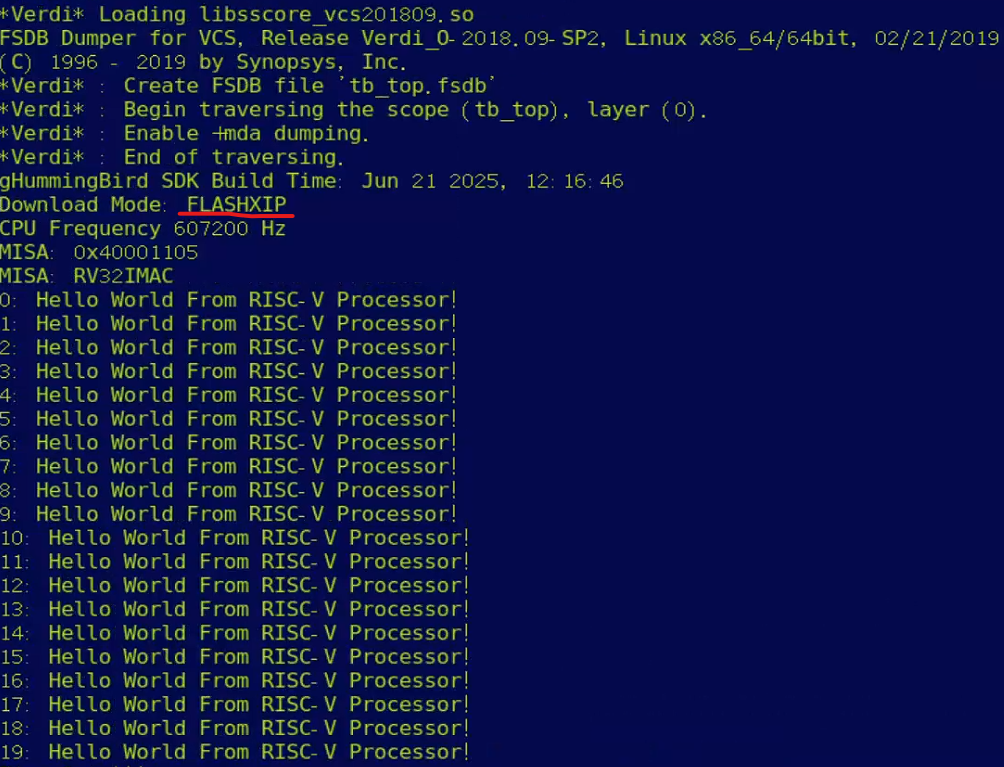

最终运行结果：

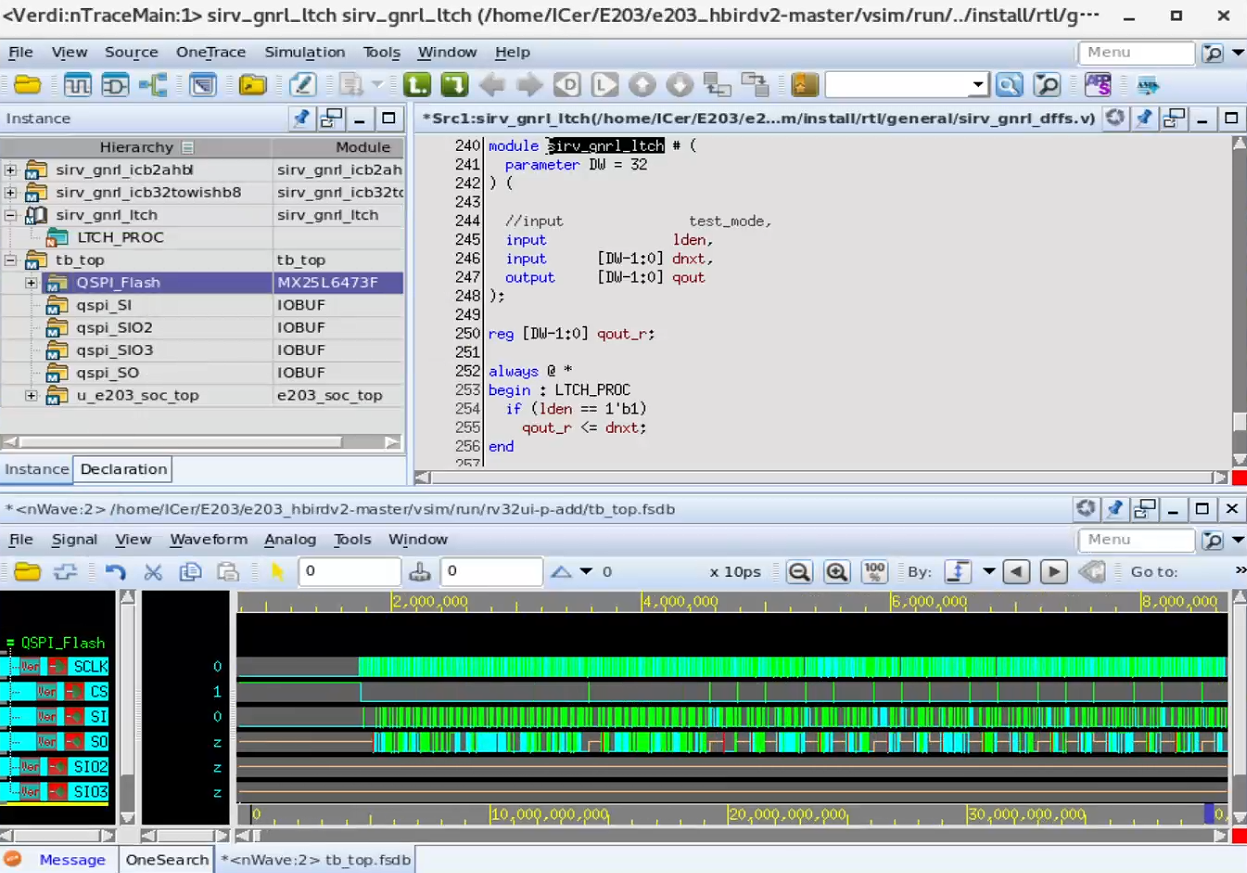

观看波形：

make wave SIM=vcs

四.总结

FLASH启动的仿真环境，其主要就是两步，

1.将QSPI flash通过蜂鸟E203的QSPI0接口与芯片连接。

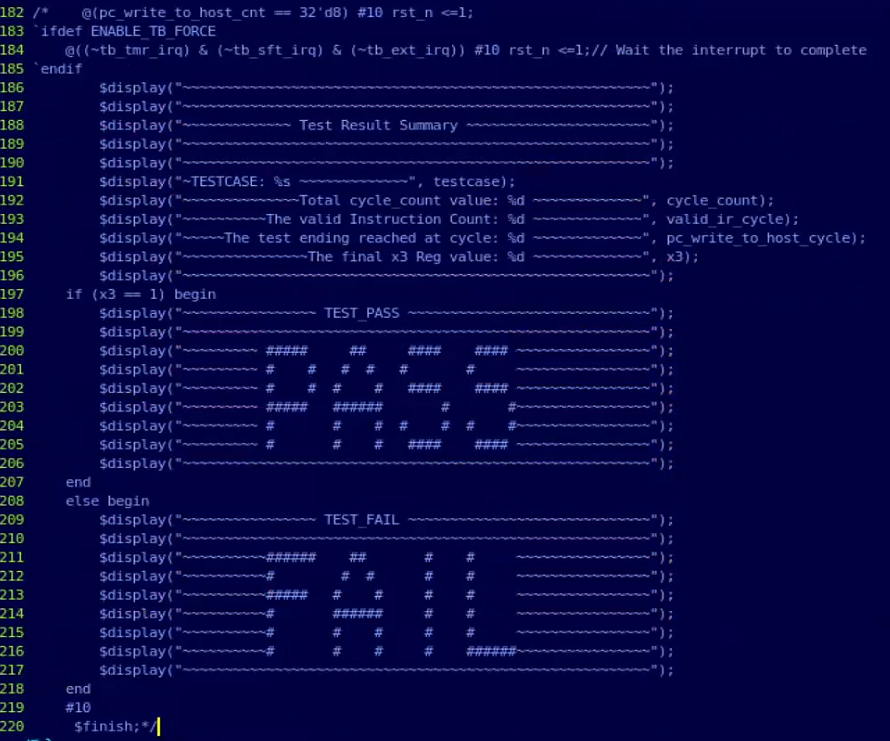

2.用hbird-sdk编译出helloworld.verilog文件（下载模式为flashxip），并加载到QSPI flash的数组里。编译过程中下载模式改为flash也是可以的，从flash读出再加载到ILM运行，就是需要将tb_top.v文件的检测代码注释掉，不然仿真代码没运行完会被提前终止，显示FAIL。
