MapGIS Desktop矿山建模数据处理-剖面属性编辑

MapGIS Desktop矿山建模数据处理-剖面属性编辑

一、介绍

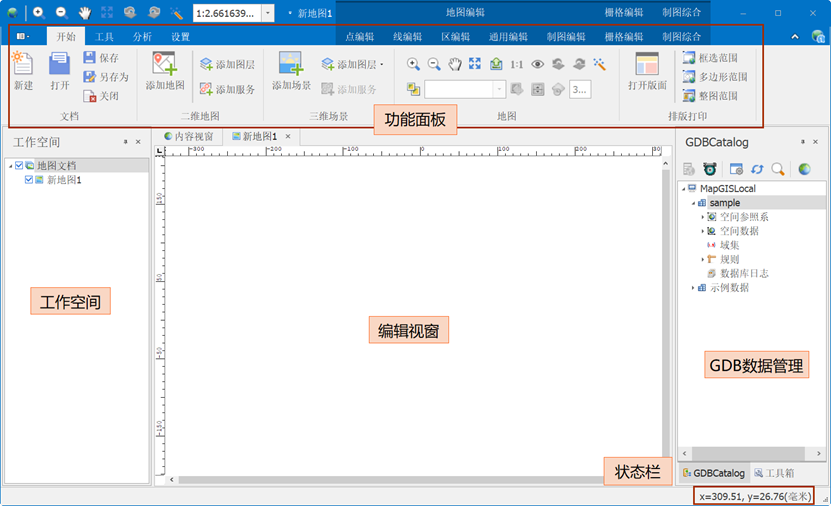

MapGIS Desktop是一款专业的桌面 GIS 软件，提供了空间数据管理、地图矢量化、数据编辑处理、布局输出、分析处理、三维建模等方面的功能。

二、剖面属性编辑

将剖面数据全部处理完成之后，还需要赋予对应属性，方便建模使用。具体操作步骤如下：

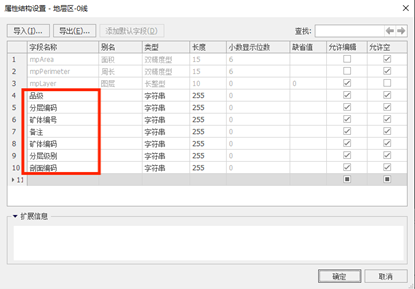

（1）在剖面图层右键点击属性结构设置，添加“品级”、“分层编码”、“矿体编码”、“备注”、“矿体编码”、“分层级别”、“剖面编码”七个字段。如图1-1所示。

图1-1 添加属性字段

（2）根据图面注记内容对于“品级”、“分层编码”、“矿体编号”三个属性字段进行赋值。在剖面图层右键点击查看属性，并在左上角将“只读”取消勾选，根据品级-编码表进行属性输入。以某矿山为例，该矿存在6种（h、f、b、hy、fy、by）不同品级的矿石区分情况，对于尚未评级的部分，统一将其设定为0品级。基于此，钻孔分层信息表中的分层编码和分层级别划分情况（可根据实际情况划分）。

表1-1 品级-编码表

品级	0	h	f	b	hy	fy	by
分层编码	1	2	3	4	5	6	7

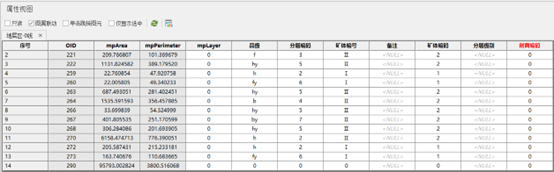

将上述三个属性赋值好之后，将“矿体编码”设置为对应“矿体编号”的数字，如“矿体编号”为罗马数字“Ⅰ”，“矿体编码”则改为阿拉伯数字“1”（若存在封闭地层，则将所有属性设为“0”）。“剖面编码”即为当前勘探线号，设置好可以右键“查看属性”，检查是否有遗漏数据。编辑好后的效果如图1-2所示。

图1-2 属性编辑

（3）右键“分层级别”，选择“查找替换”，点击“高级替换”，选择字段为“分层级别”，选择“表达式替换”。再点击“SQL”，在左边字段信息栏中找到“分层编码”，双击“分层编码”将字段读取到“输入查询条件”对话框中，如图1-3所示。

图1-3 编辑分层级别

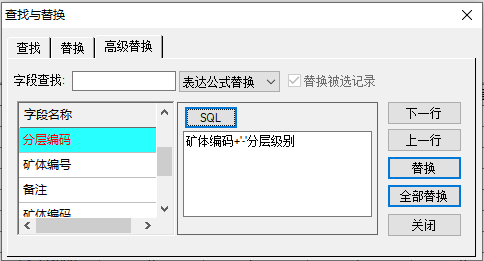

（4）按照上一步骤，将分层编码也进行类似处理，不同的是在“输入查询条件”对话框中输入表达式“矿体编码+‘-’+分层级别”，将分层编码改为2级地层。如图1-4所示。

图1-4 编辑分层编码

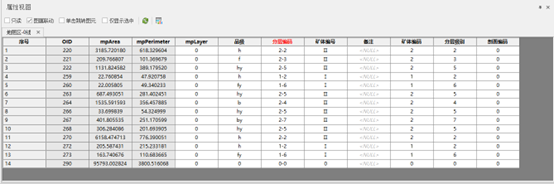

（5）“备注”栏可根据剖面图填写“采空区”或其他矿区类型。最终编辑好的地层属性如图1-5所示。

图1-5 最终结果
