电源模块-TI的60/65V电源模块产品分析

本篇专门分析TI 60/65V 电源模块产品，60/65V 电源模块各6颗共计12颗。

计数项:Product or Part number	Iout (max) (A)
Vin (max) (V)	0.1	0.15	0.3	0.6	1.5	2	总计
60				2	3	1	6
65	2	2	1	1			6
总计	2	2	1	3	3	1	12

60V系列的输出电流集中1.5A，最大2A，最小0.6A

65V系列的输出电流0.1A与0.15A 各2颗，0.3A与0.6A各1颗。

60V系列的电源模块，最低输入电压为4.2V；65V系列电源模块，最低输入电压为3V。二者都是宽电压输入。

国内的产品的输入电压不会放这么宽，或者使用同样封装的两个系列，60V系列针对48V输入以及24V输入，Vin Min可以提高到20V或者18V。

对于低压的应用，换一颗18V的或者36V之类的产品，对于同样电流的产品，低电压的产品成本可能能低一些。

同样，宽电压输入与窄电压输入的产品可能也能降低设计难度以及降低成本。这样对终端客户的成本可能也有一些好处。对采购可能有一些工作量的增加，可能需要增加物料数量的。

其Vout Max有16V，15V，13V，7.5V，6V，Vout min最低到1V，猜测使用60/65V 系列模块的输出一般就是5V，12V，3.3V这样的标准输出，给控制器供电。

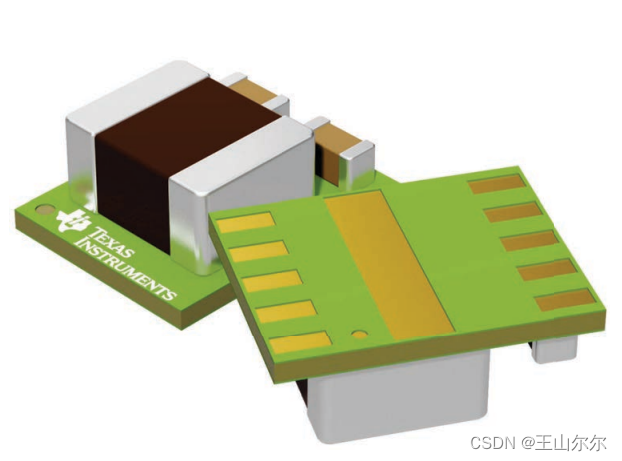

65V/100mA的电源模块，TPSM265R1，封装USIP。USIP封装由基板+表贴的电感电容组成，立体示意图如下：

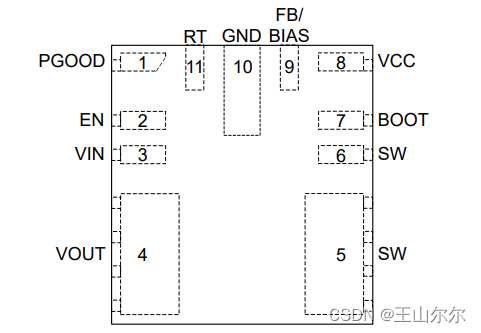

尺寸2.8x3.7mm，高度1.9mm，如下图：

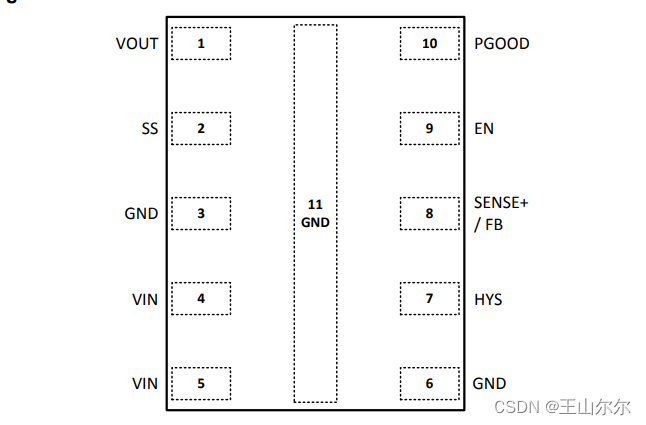

另一颗65V/100mA的电源模块，TLVM365R1，QFN封装，尺寸为4.5x3.5mm,如下图：

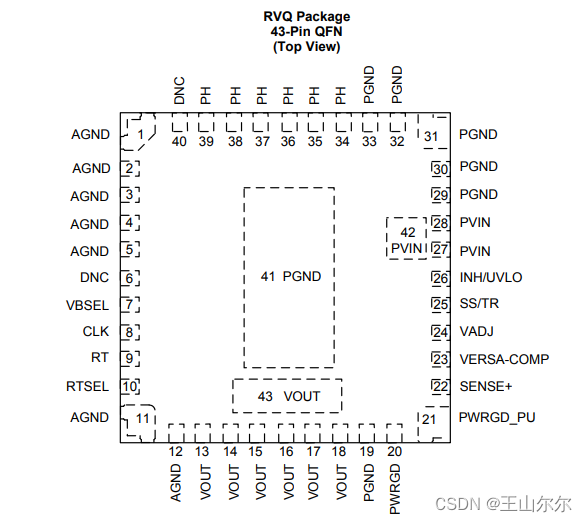

60V/2A 的电源模块，LMZ36002，输出功率最大，以和上面两颗小功率的做比对。其封装QFN，尺寸10x10mm，高度2.17mm。如图所示：

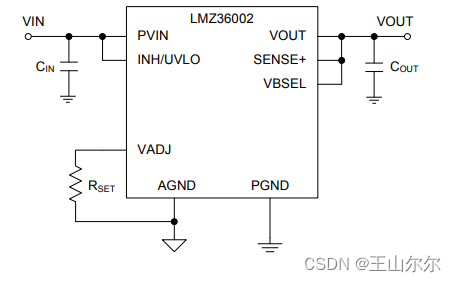

 尽管LMZ36002有43pin，但是其应用仍然是典型的DC/DC 电源模块，应用图如下：
