《现代交换原理》实验

实验1 MPLS网络设计

MPLS 配置与分析实验

• 实验目的

1. 了解MPLS网络运行的一般原理
2. 掌握各种互联设备的一般配置方法
3. 认识FIB、LIB、LFIB表解LDP邻居关系建立过程
4. 了解数据在MPLS域中的转发过程

• 实验设备

1. GNS3软件套装
2. 计算机一台

• 实验环境

三、测试与记录

    分别执行下面的操作将结果复制到表格中

R1#show mpls ldp neighbor

R1#show mpls ldp bindings （查看R1的LIB表）



 R1#show mpls forwarding-table    R1的LFIB表

R1#show ip cef 4.4.4.4

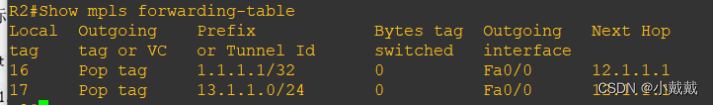

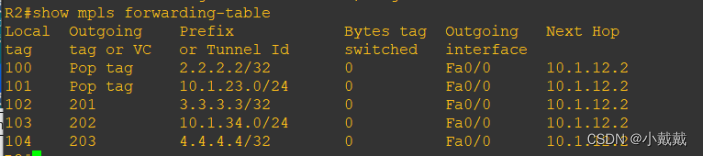

R2#show mpls forwarding-table

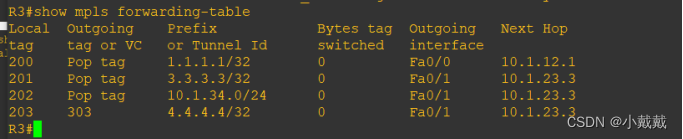

R3#sh mpls forwarding-table

R1#traceroute 4.4.4.4

MPLS VPN配置与分析

• 实验目的

1. 了解ATM网络运行的一般原理
2. 掌握各种互联设备的一般配置方法
3. 掌握网络模拟器的安装、设置和调试
4. 掌握网络拓扑设计和网络分析

• 实验原理

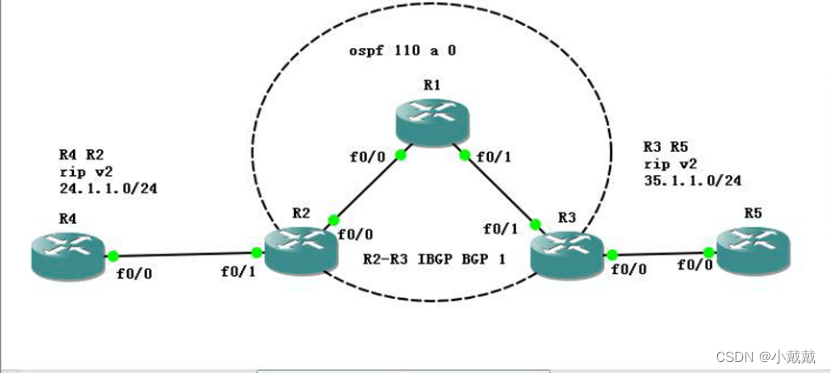

1. 拓扑图

四、实验内容

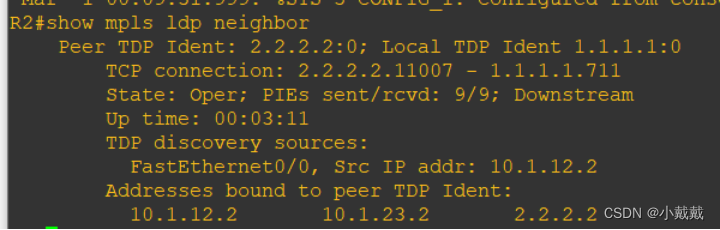

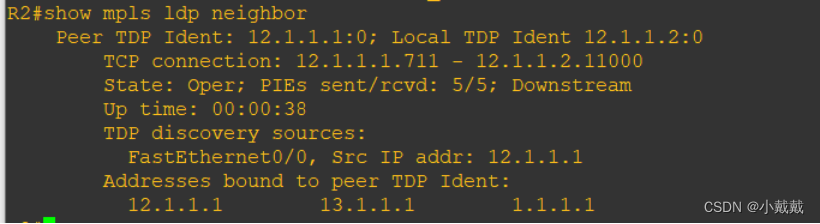

R2#show mpls ldp neighbor (查看LDP邻居)

R2#show mpls interface 查看MPLS 接口可查看哪些接口启用了LDP 协议。



Show mpls forwarding-table 即是LFIB表，MPLS根据LFIB来进行标签的转发。

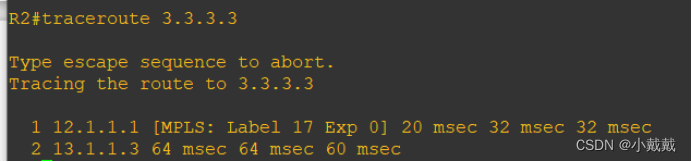

 R2#traceroute3.3.3.3

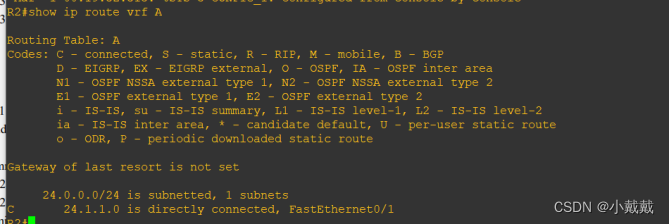

R2#show ip route vrf A来查看

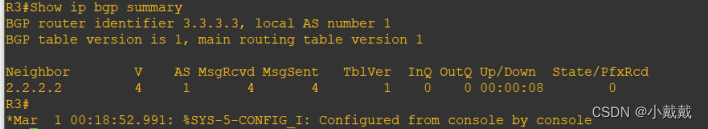

R3#Show ip bgp summary 查看邻居建立
