HCIP-OSPF综合实验

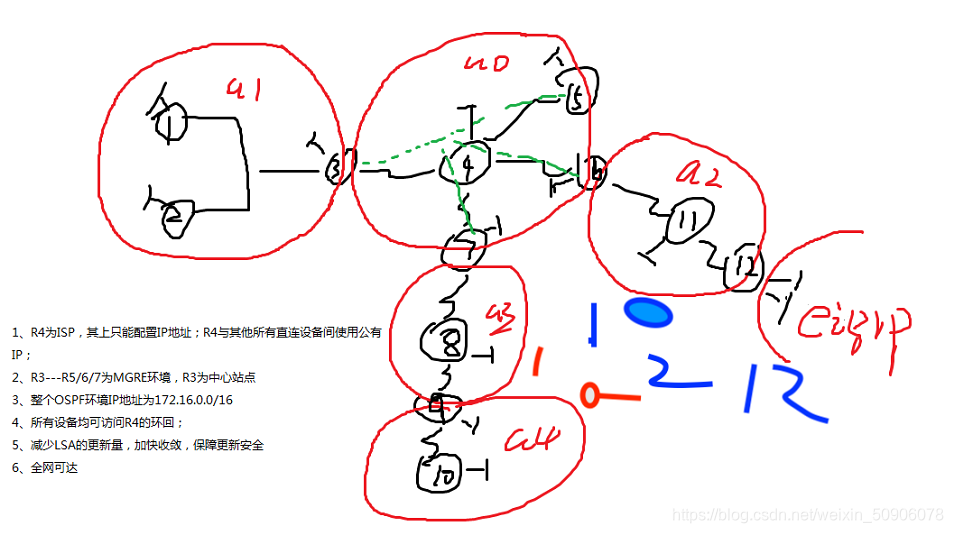

1，题目

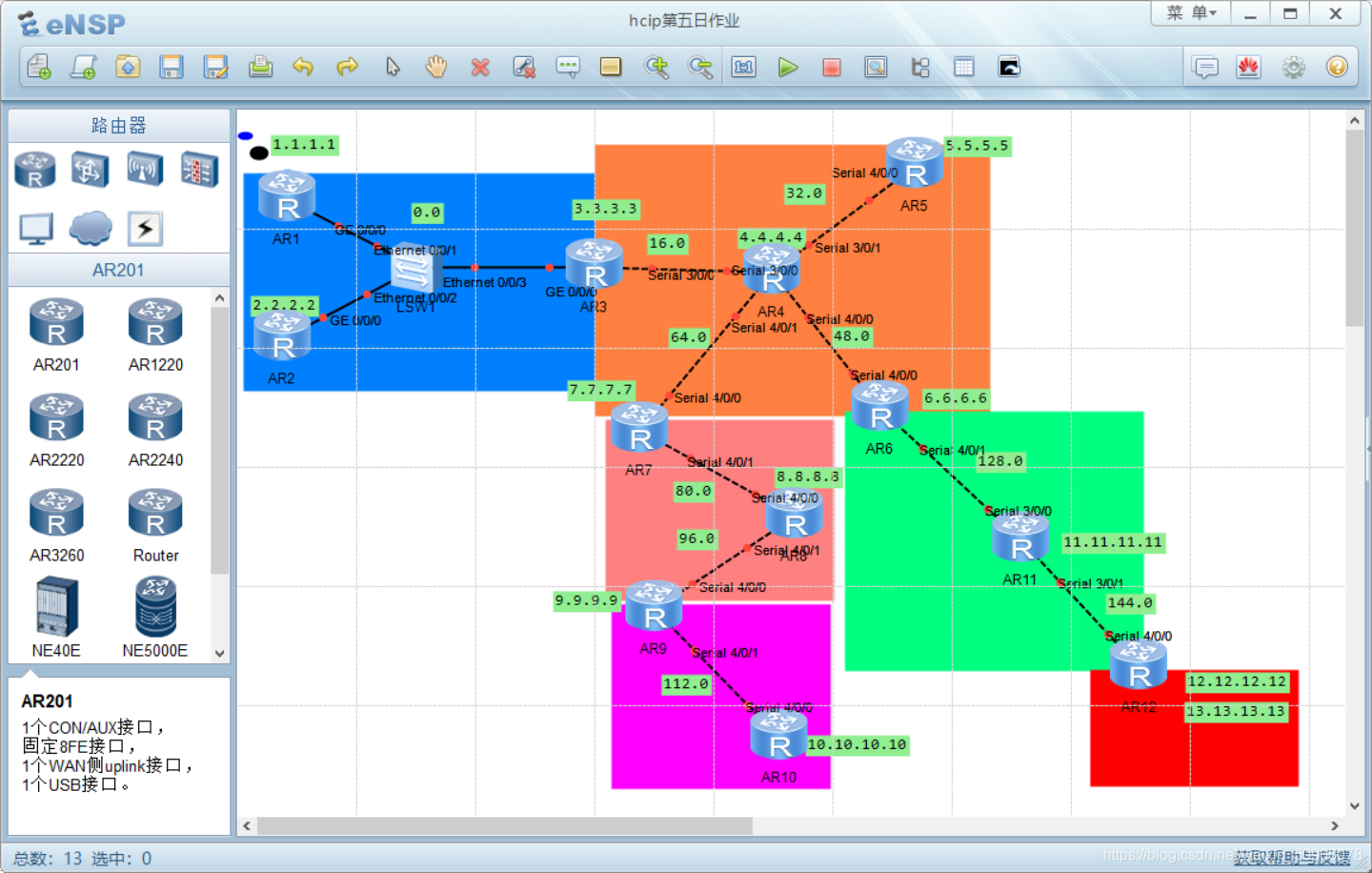

2，搭建拓扑图，划分子网

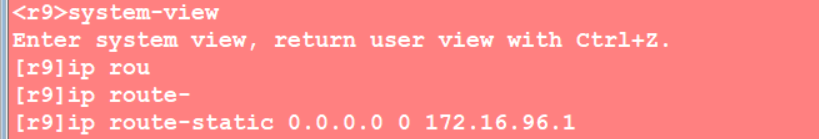

3.配置IP和环回地址，配置缺省

4.配置MGRE环境，R3为中心站点

 interface Tunnel0/0/0
 ip address 10.1.1.1 255.255.255.0
 tunnel-protocol gre p2mp
 source 15.1.1.1
 nhrp entry multicast dynamic
 nhrp network-id 100
 nhrp entry 10.1.1.1 15.1.1.1 register

MGRE为MA工作方式，在一个网段中节点的数量不限制，但OSPF协议在Tunnel接口默认的工作方式为点到点，该工作方式只能建立一个邻居关系，所以MGRE中运行OSPF协议，默认只能产生一个关系，无法全网沟通。所以要修改为广播型。

interface Tunnel 0/0/0
ospf network-type broadcast

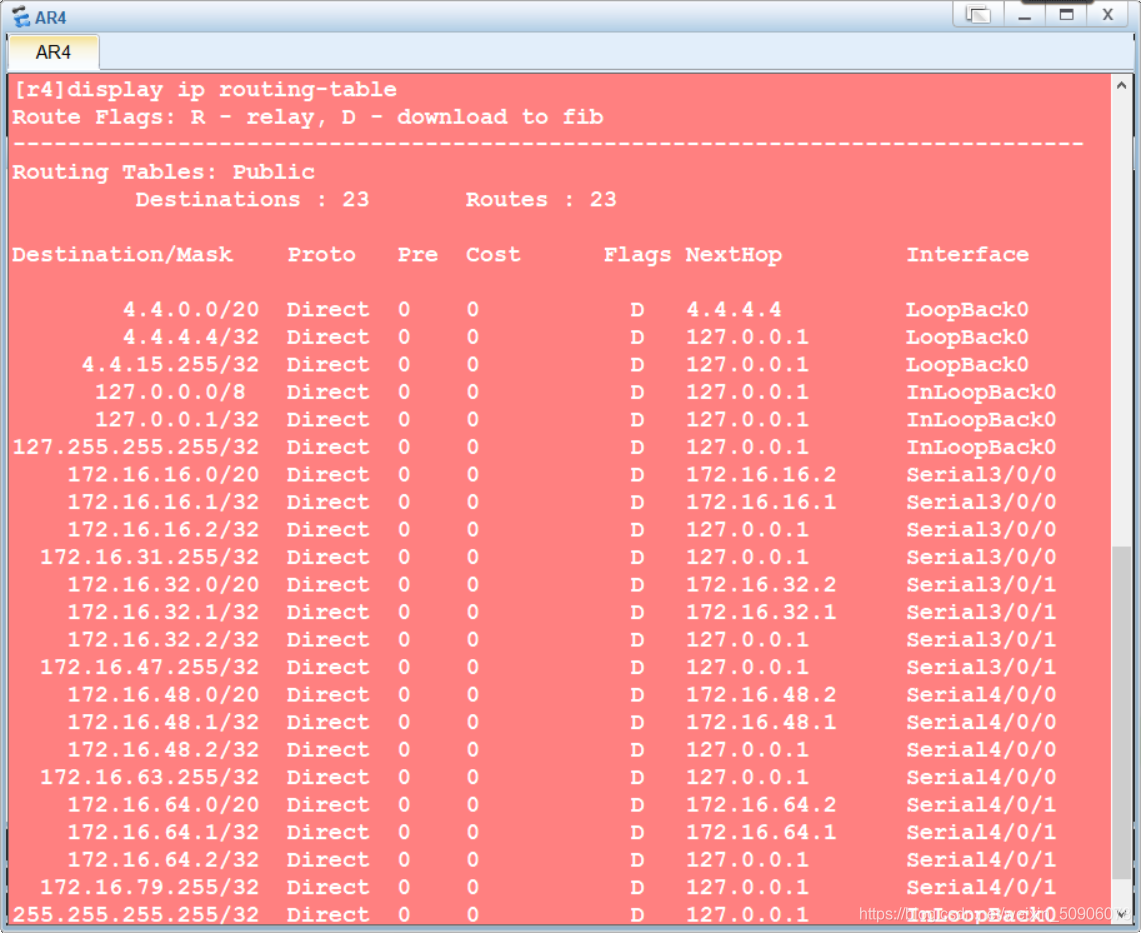

5，让所以设备均可访问r4的环回

6,非骨干区域多进程，重发布
先把原先的宣告删掉，在重启一个新进程

undo network 172.16.112.1 0.0.0.0

再重发布一下

ospf 1
import-route ospf 2
q
ospf 2
import-route ospf 1

7，减少LSA的更新量，加快收敛
区域认证

ospf 1
area 1
authentication-mode md5 1 cipher 123456

加快收敛

[r1-GigabitE;;thernet0/0/1]ospf timer hello 5

域间路由汇总

ospf 1
area 3
abr-summary 172.16.0.0 255.255.255.0

完全末梢区域

ospf 1
area 4
stub no-summary
