结构化用例模型

结构化用例模型
结构化用例模型模式创建结构化用例模型的元素和用例图，在结构化用例模型中，使用Includerelationship排除公共文本，并使用Extendrelationship删除扩展功能并建模。 专用功能也使用通用关系建模。

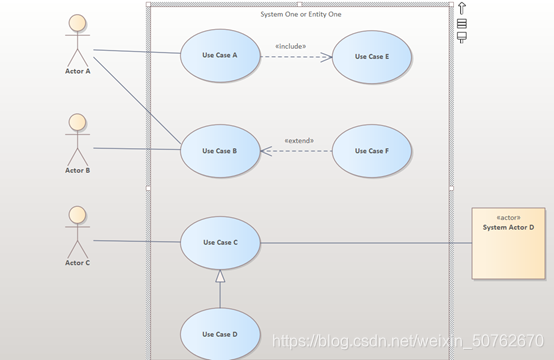

如图，显示一个用例图，其中包含Actor和许多用例，这些用例包含在系统边界中。 一个Actor代表一个系统，并使用矩形符号显示。该模型已通过使用Include，Extend和Generalization关系进行构造。
目的：要有一个模型来表示参与者（用户角色）想要从系统中获得的价值。
时机：该模式通常在完成一些分析之后使用，并且对简单的用例模型有所了解。

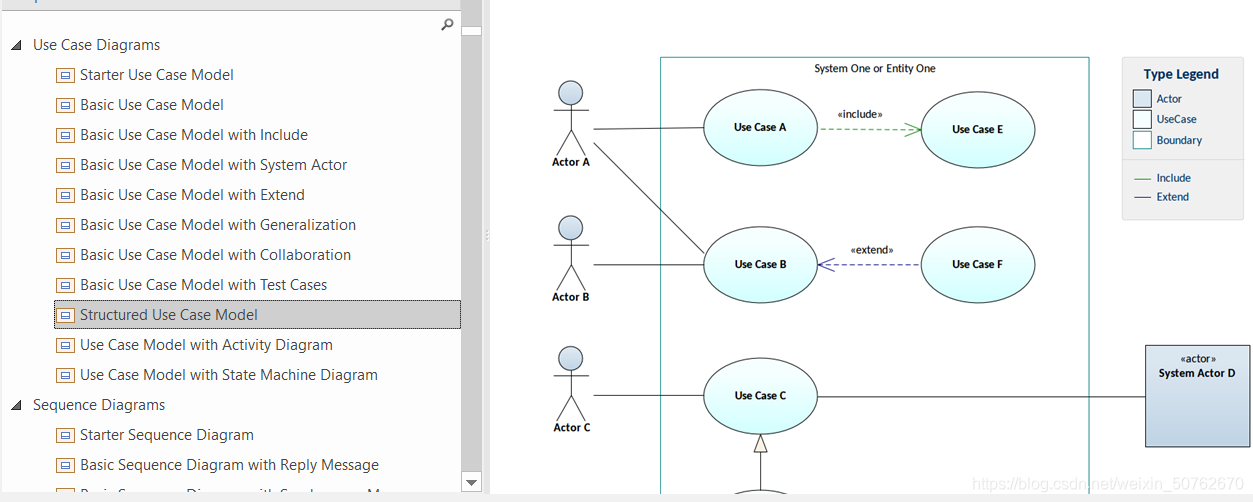

绘制过程：

符号说明：

应用场景：结构化模型将消除多余的内容以及专门的文字和行为，从而有助于实施团队。 它可以用于：与基本用例模型相比，帮助实施团队和Ux设计人员更详细地了解用户与系统的交互。
更改系统边界的名称以适合该计划。更改Actor和用例的名称以适合该计划。添加描述以描述用例提供的价值。使用方案构建器来定义一个或多个用例中的详细步骤。生成行为图，以可视方式描述详细步骤。在用例和需求之间创建跟踪关系。
规格视图
规范视图可以用作处理组件和接口的一种方式，尤其是在存在大量元素的情况下，如描述任意大小的系统时通常就是这种情况。
关系矩阵
关系矩阵提供了类似于电子表格的视图，其中包含两组元素及其之间存在的关系。 它可以用作强大的分析机制，以直观地指示元素之间如何相互关联，并发现哪些元素缺少关系。
