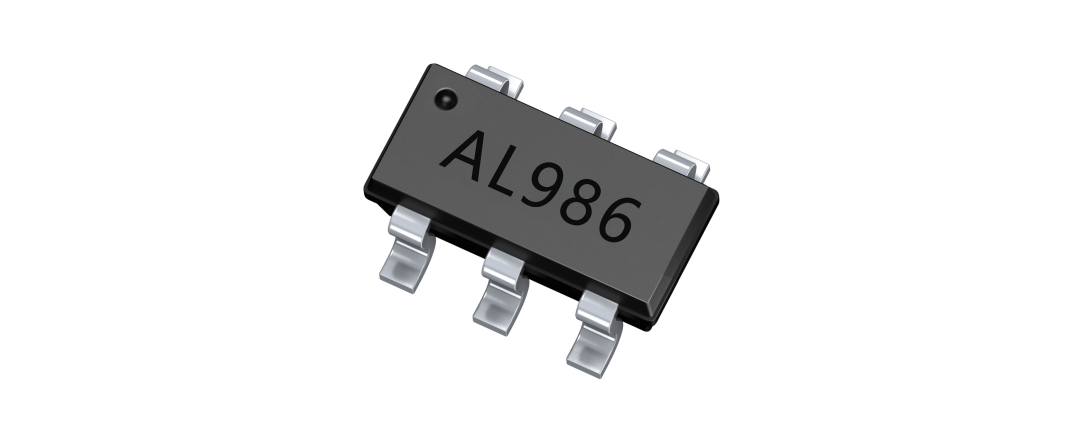

FP6291是一款异步内置MOS管升压恒压芯片，与肖特基和电感形成回路组成升压架构；
工作电压2.6-5.5V，可适用已单节电池和5V供电升压；
恒压基准（VFB）为0.6V±2%，误差小提高输出的准确度；
输入限流（OC）可调为0.5-2.5A，可根据需求改电阻值调整限流点。
芯片特点
| 效率高达87%以上 | 输出电压最高12V |
| 芯片关机功耗低于1uA | 芯片工作电压2.6-5.5V |
| 恒压基准值为0.6V±2% | 固定工作频率1MHz |
| 输入具有可调过流保护 （OCP） | 芯片输入低压保护 （UVP） |
| 芯片具有过温保护 （OTP） |

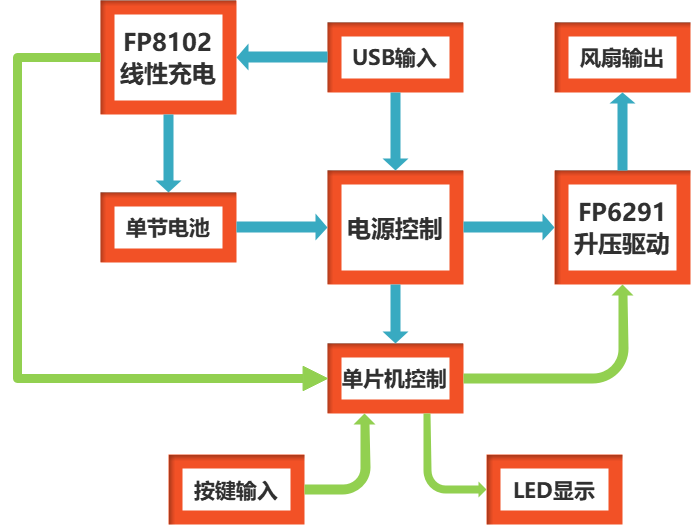

产品架构

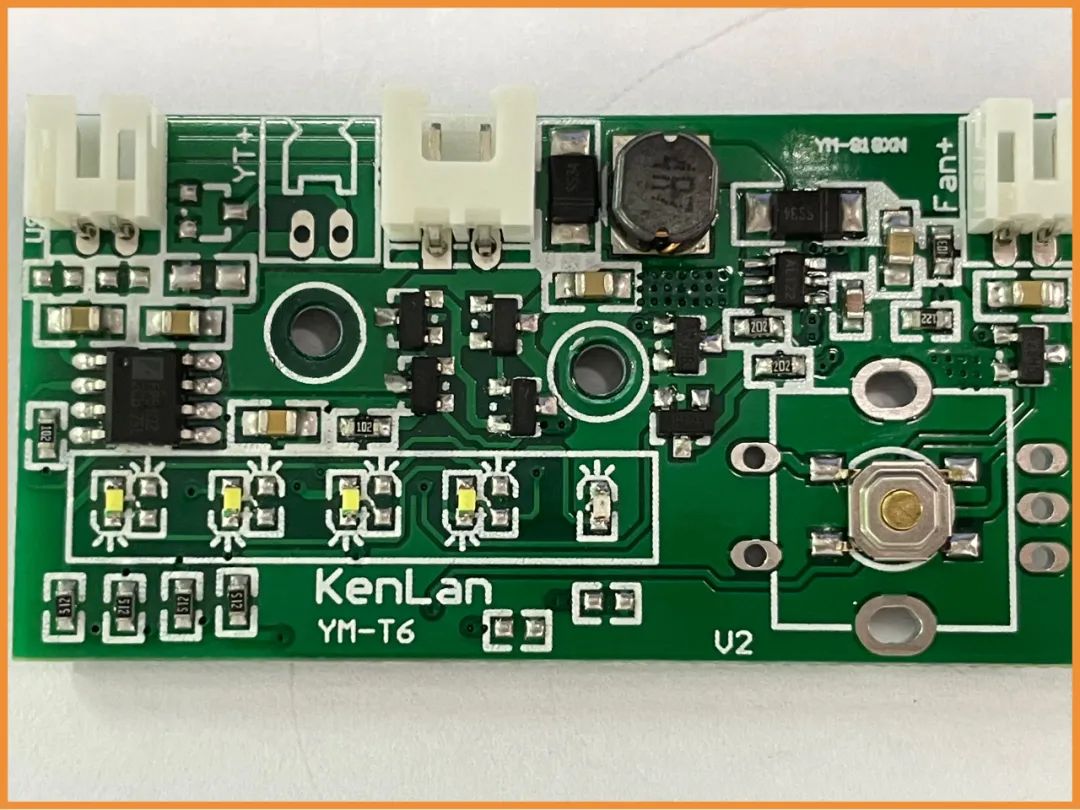

主板图片

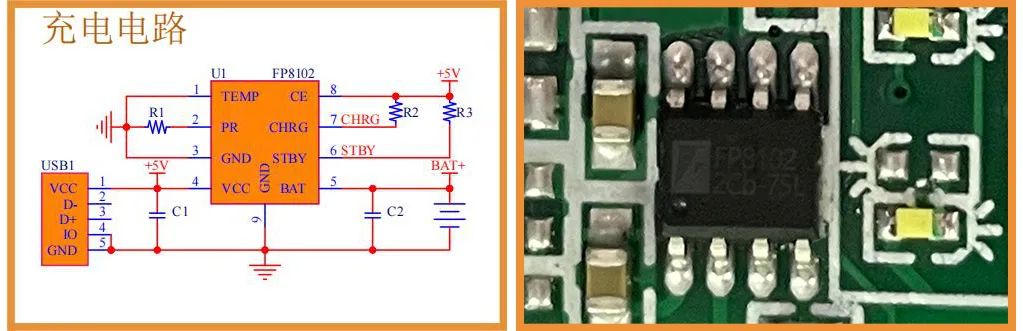

充电电路
FP8102是1A线性输出给电池充电

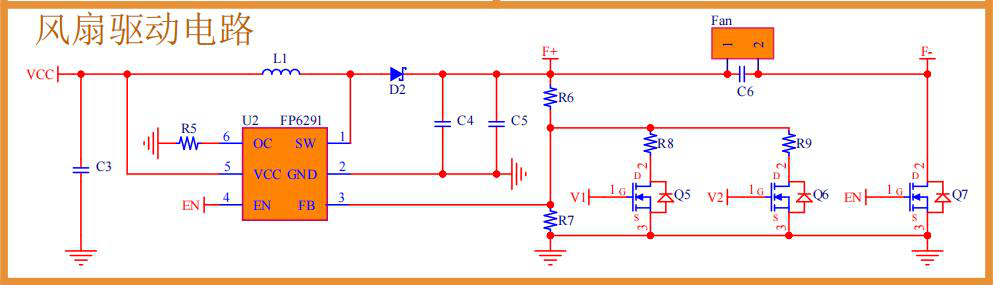

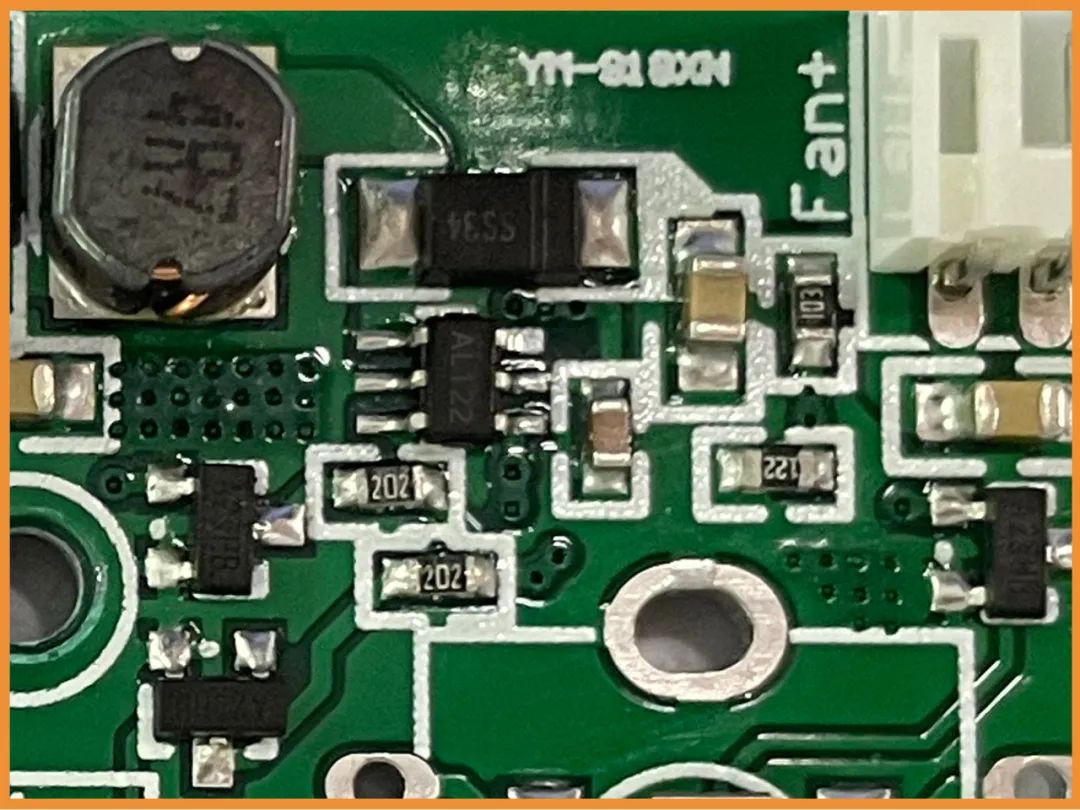

风扇驱动电路
FP6291主要将电池电压或者USB-5V升压到5.6V-8.7V-11.7V三挡电压分别驱动风扇

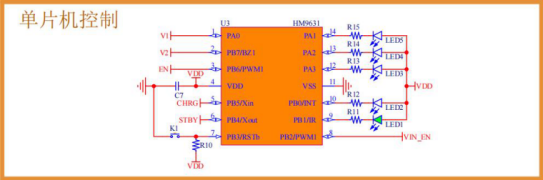

单片机控制
HM9631为主控芯片，控制FP6291升不同电压给驱动风扇，实现不同转速的档位，以及检测FP8102的充电状态和LED显示的功能

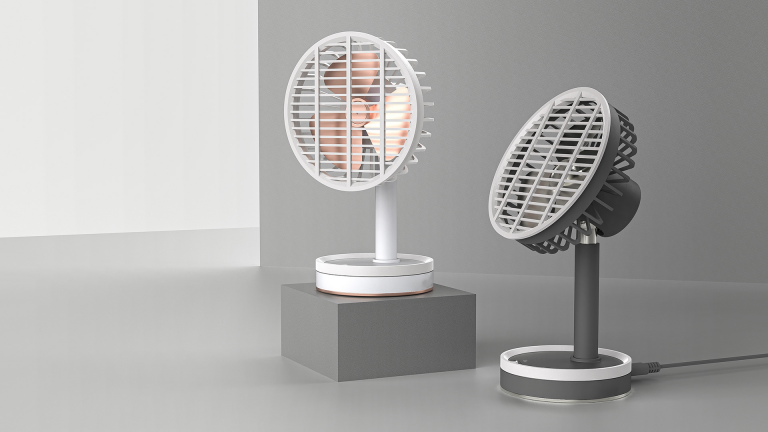

产品图片
