企业架构系列（三）ArchiMate第一节：通用元模型

为了能够读懂企业架构表达的含义，从本篇开始，我们逐步认识一下Archimate语言的各类元素符号和关系连接方式。

• 目录

  一、ArchiMate语言结构

  1.1 顶层层次结构

  1.2 完整框架

  二、通用元模型

  2.1、行为和结构元素

  2.1.1 主动结构元素

  2.1.2 行为元素

  2.1.3 被动结构要素

  2.1.4 行为和结构元素间的交互

  2.2、结构和行为元素的特定化

  2.3、结构元素和行为元素总结

  2.4、动机元素

  2.5、复合元素

  2.5.1 分组

  2.5.2 位置

---

一、ArchiMate语言结构

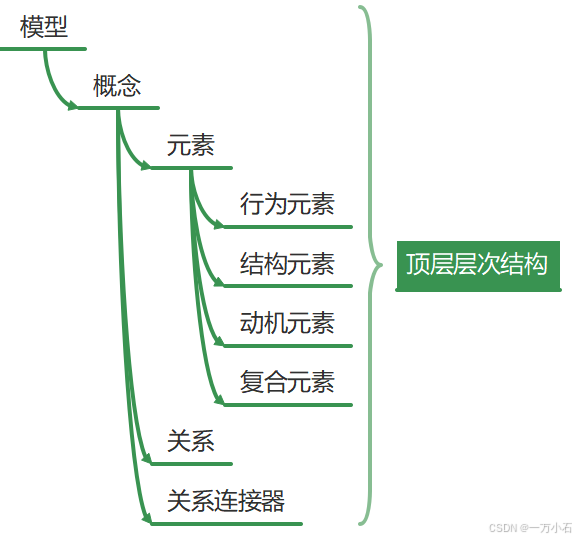

1.1 顶层层次结构

1.2 完整框架

二、通用元模型

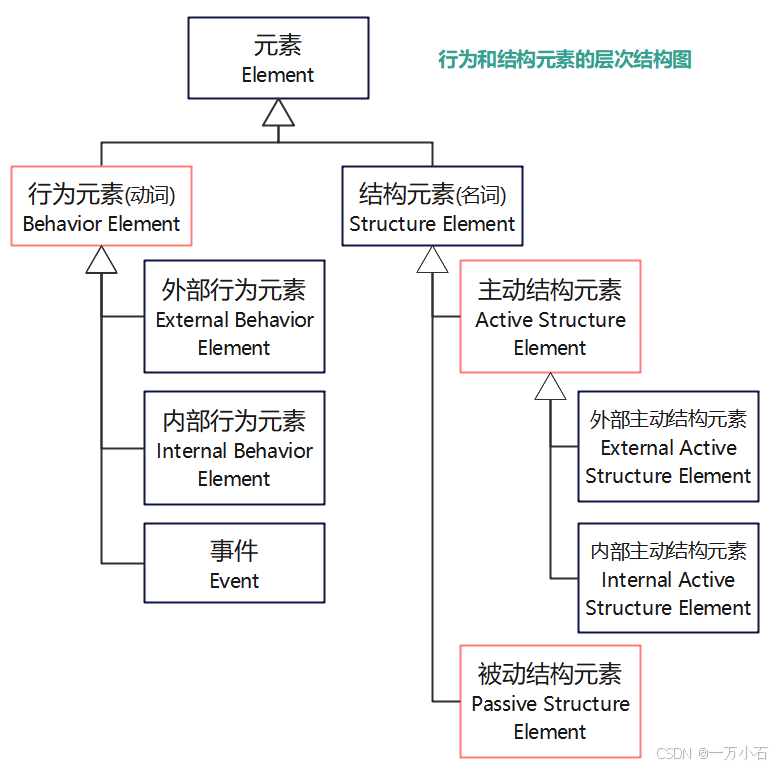

2.1、行为和结构元素

2.1.1 主动结构元素

指可以执行行为的主体。包括：

1、内部主动结构元素（实体）：即实现此行为的业务参与者、应用程序组件、节点等。

2、外部主动结构元素（接口）；即向环境提供一个或多个服务的访问点，并隐藏其内部结构。

2.1.2 行为元素

1、内部行为元素：表示可由一个或多个主动结构元素执行的行为单元。

2、外部行为元素（服务）：表示明确定义的公开行为。

• 服务是提供系统的外部可见行为。
• 服务提供给用户的价值是服务存在的动机，对于用户来说，只有这种暴露的行为和价值以及服务质量、成本等非功能性方面才是用户关注的，这些可以在合同或服务级别协议 (SLA) 中指定。
• 服务可通过接口访问。

 3、事件：代表状态的改变。

• 事件可能具有时间属性，表示事件发生的时刻，这可用于对时间表进行建模。

2.1.3 被动结构要素

被动结构元素是不能执行行为的结构元素。主动结构元素可以对被动结构元素执行行为。被动结构元素通常是信息或数据对象，但它们也可以表示物理对象。

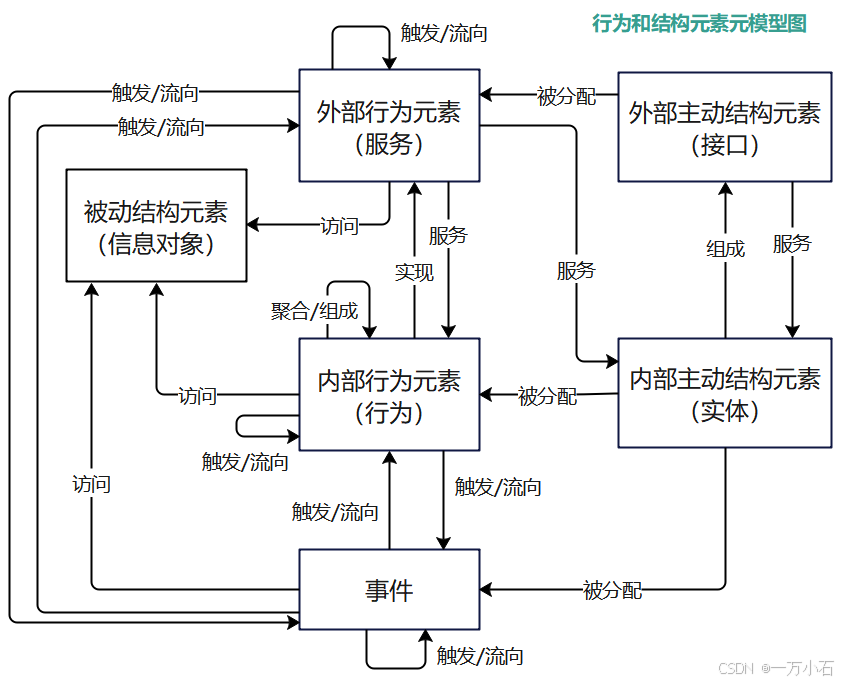

2.1.4 行为和结构元素间的交互

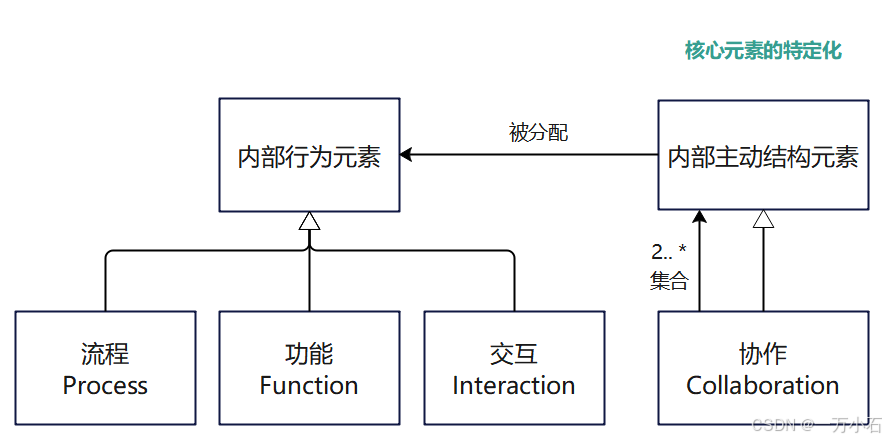

2.2、结构和行为元素的特定化

在每一层中，允许使用流程、功能和交互之间的组合和聚合关系；例如，一个流程可以由其他流程、功能和/或交互组成。

• 流程：表示实现特定结果的一系列行为。

• 功能：表示基于特定标准（例如所需资源、能力或位置）的行为集合，并作为整体进行管理、执行或实施。

• 交互：表示必须由两个或多个内部主动结构元素执行的集体行为单位，这些元素要么直接分配，要么在协作中聚合。

• 协作：表示两个或多个内部活动结构元素的集合，共同执行某些集体行为。

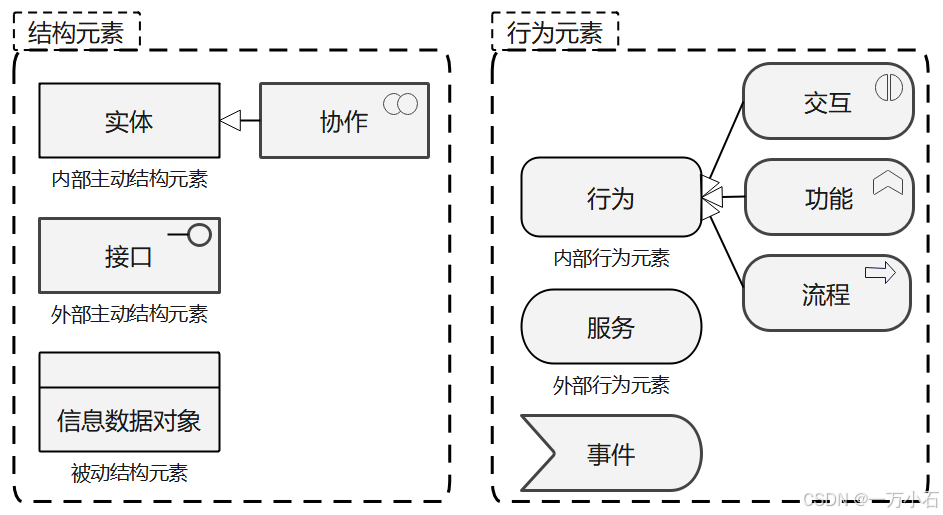

2.3、结构元素和行为元素总结

2.4、动机元素

动机元素代表企业架构背后的背景或原因。

2.5、复合元素

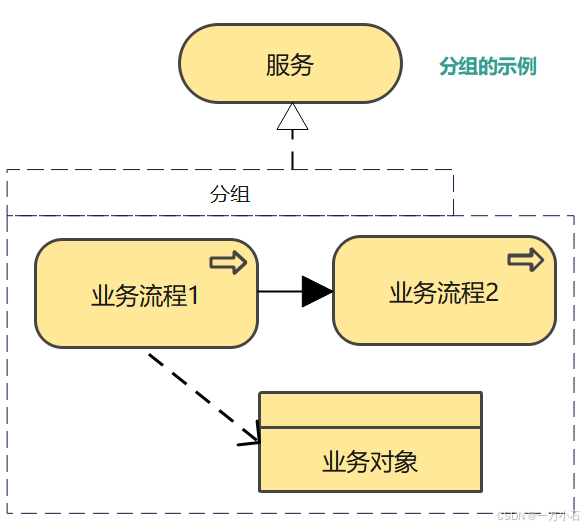

2.5.1 分组

分组元素根据某些共同特征聚合或组合属于同一类的概念。

2.5.2 位置

位置元素用于对业务参与者、应用组件和设备等（主动和被动）结构元素所在的位置进行建模，即通过从位置到结构元素的聚合关系来建模。位置还可以聚合行为元素，以指示行为执行的位置。

---

 参考文献：ArchiMate 3.2 Specification
