网络层重要协议：IP协议

1 基础概念

1.1 IP地址

概念：

IP地址，指互联网协议地址，网际协议地址，它为互联网上的每一个网络和主机分配一个逻辑地址，以此来屏蔽物理地址的差异。

组成：

网络号 ： 标识网段 ，保证相互连接的两个网段具有不同的标识；

主机号 ： 标识主机 ，同一网段内，主机之间具有相同的网络号，但是必须有不同的主机号；

分类：

IP地址是一个32位的二进制数，通常被分割为4个“8位二进制数”（4个字节）

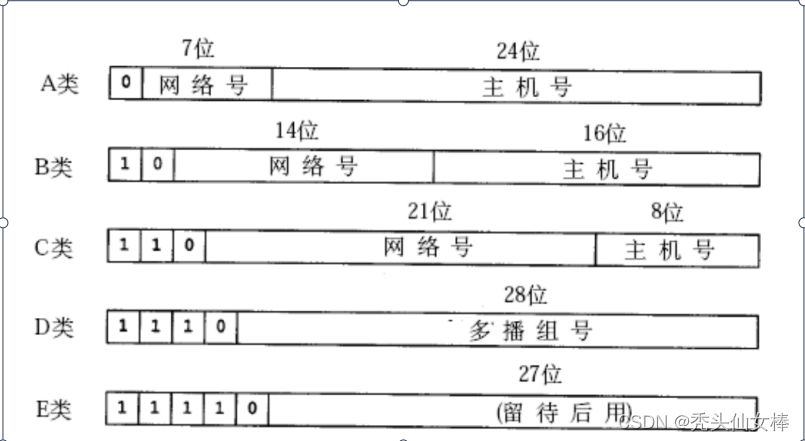

IP地址分为五类：

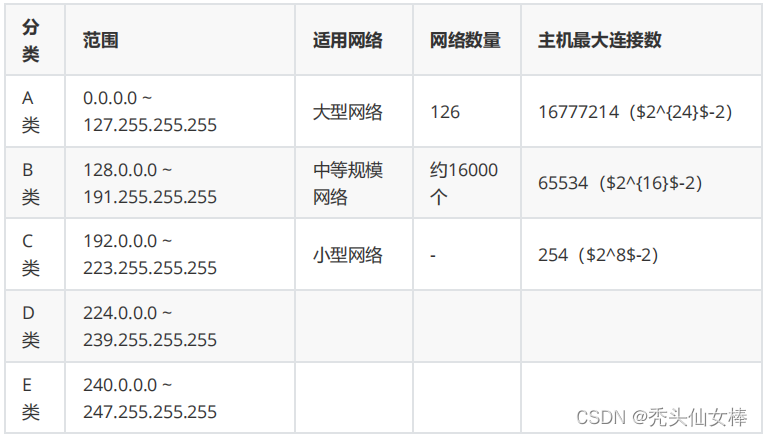

各类地址的表示范围：

主机最大连接数减去2，是扣除了全0和全1的特殊IP地址

特殊的IP地址：

        1.主机地址全为0，就成了网络号，代表这个局域网；



        2.主机地址全为1，就成了广播地址，用于给同一个链路中相互连接的所有主机发送数据包；

        3. 127.*的IP地址用于本机环回（loop back）测试，通常是127.0.0.1。

1.2 子网掩码

格式：

子网掩码格式 也是一个 32 位的二进制数。其中左边是网络位，用二进制数字 “1” 表示， 1的数目等于网络位的长度；右边是主机位，用二进制数字“0” 表示， 0 的数目等于主机位的长度。

作用：

1.划分A，B，C三类 IP 地址子网：如一个B类IP地址：191.100.0.0，按A ~ E类分类来说，网络号二进制数为16位网络号+16位主机号。假设使用子网掩码 255.255.128.0（即17） 来划分子网，意味着划分子网后，高17位都是网络位/网络号，也就是将原来16位主机号，划分为1位子网号+15位主机号。

2.网络通信时，子网掩码结合IP地址，可以计算获得网络号（划分子网后的网络号）及主机号（划分子网后的主机号）。一般用于判断目的IP与本IP是否为同一个网段。

计算方式：

将 IP 地址和子网掩码进行 “ 按位与 ” 操作（与操作，两个都是 1 结果为 1 ，否则为 0 ），得到的结果就是网络号。将子网掩码二进制按位取反，再与 IP 地址位与计算，得到的就是主机号。

1.3 MAC地址

MAC地址，用于标识网络设备的硬件物理地址，主机或者网卡的MAC地址都是唯一的，在出厂时就确定了，不能修改。网络通信，即网络数据传输，本质上是网络硬件设备，将数据发送到网卡上，或从网卡接收数据。 硬件层面，只能基于MAC地址识别网络设备的网络物理地址。

对比:

IP 地址描述的是 路途总体的起点和终点 ；是给人使用的网络逻辑地址。

MAC 地址描述的是路途上的每一个区间的起点和终点，即 每一跳的起点和终点 ；是给网络硬件设备使用的网络物理地址。

2 网络设备及相关技术

集线器: 转发所有端口

集线器是工作在物理层的网络设备，发送到集线器的任何数据，都只是简单的将数据复制并 转发到其他 所有端口

交换机：MAC地址转换表＋转发对应端口

交换机工作在数据链路层，交换机内部回记录并维护一张MAC地址转换表

1. MAC 地址转换表主要记录 MAC 地址与端口之间的映射 。（端口指交换机后边的物理端口）

2. 主机连接到交换机，及主机发送数据的时候，交换机可以学习并记录该主机 MAC 地址与端口信息。

3. 交换机接收到数据报以后，在 MAC 地址转换表中，通过目的 MAC 查找到对应的端口，则目的主机为该端口相连接的主机。只需要将数据报转发到对应端口 上即可。

主机: 网络分层从上到下封装

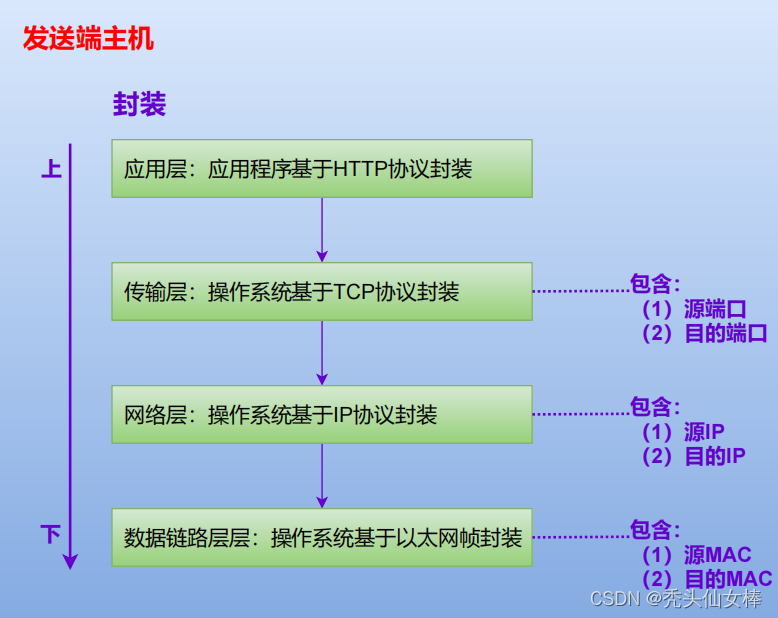

发送数据报时,发送端主机都需要先根据网络分层从上到下封装

   1. 源IP与目的IP标识整个路径的起点和终点;

   2.源MAC与目的MAC标识了每一跳;

   3.源主机和目的主机在同一个网段,下一跳设备就是目的主机;

   4.发送端主机和接收端主机在不同网段时，发送端主机是无法知道目的主机在哪，此时会设置下一跳设备为网关设备；

主机&路由器： ARP 缓存表 +ARP 寻址

首先， ARP 是一个介于数据链路层和网络层之间的协议； ARP 协议建立了 IP 地址与 MAC 地址的映射关系。在数据链路层，寻找下一跳设备MAC 地址的过程，称为 ARP 寻址：

1.主机和路由器中都保存了一张ARP缓存表：通过 IP 地址可以找到对应的 MAC 地址。

2.根据下一跳设备的IP地址，在 ARP 缓存表中能找到对应的 MAC 地址，则可以设置目的 MAC 并发送数据报。

3.如果找不到，则发送ARP广播数据报：目的 MAC 为广播地址，询问下一跳设备的 MAC 地址。

路由器:路由+NAPT

作用:

1.网关:划分公网和局域网,还可以将局域网划分为多个子网

   路由器作为网关: 划分局域网多个子网时，可以直接通过ARP寻址找到局域网任意主机。

           划分公网和局域网时，局域网内主机发送数据报到公网主机时，需要基于 NAPT 协议，将局域网主机的IP 地址和端口号，转换为路由器公网 IP 和端口号。

2.路由: 路由就是在网络结构中找到一跳通往终点的路线

冲突域

主机之间通过网络设备（集线器、交换机）的物理端口、网线相连时，两个主机在同一时刻同时发送数据报，如果存在冲突，则该网络范围为一个冲突域（Collision Domain ）。

冲突域是基于第一层物理层，又称为碰撞域

集线器接收到数据报后，是将数据报简单的复制、转发到其他所有端口，如果有两个数据报要同时

转发，就会出现冲突。整个集线器，即 集线器的所有端口为一个冲突域 。

交换机接收到数据报后，是将数据报转发到对应的一个端口：两个数据报同时转发到不同端口不存

在冲突，但同时转发到一个端口就出现冲突。即 交换机可以分割冲突域，分割后，一个端口为一个

冲突域 。

广播域

广播是指某个网络中的主机同时向网络中其它所有主机发送数据（ IP 、 MAC 地址设置为广播地址），这个数据所能传播到的范围即为广播域（Broadcast Domain ）。

广播域基于第二层数据链路层。

集线器接收到广播数据报，仍是简单的复制、转发到其他所有端口，所以 集线器的所有端口为一个

广播域

交换机接收到广播数据报，会转发到其他所有端口；而路由器可以隔离广播域

路由器某个LAN口网卡接收到广播数据报，如果发现是同网段，则丢弃，即广播数据不会扩

散到路由器以外。

3. 网络数据传输流程

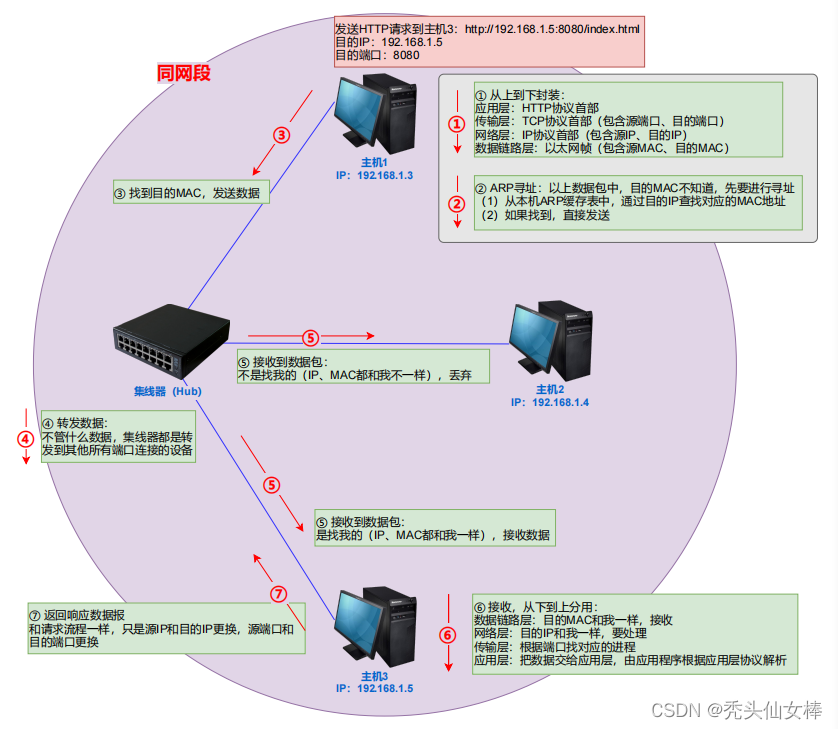

使用集线器网络互联的情况下，发送端主机发送数据包时，需要先从上到下封装数据报。但封装时，目的MAC 可能并不知道，需要先进行 ARP 寻址：

（1）发送端在本机 ARP 缓存表中，根据目的 IP 查找对应的 MAC 地址

（2）如果找到，则可以在数据链路层以太网帧头中，设置目的 MAC 并发送数据包

（3）如果没有找到，需要先发送 ARP 广播请求，让接收端，即目的主机告诉自己，目的 MAC 是多少

（4）发送端更新本机 ARP 缓存表：保存目的 IP 与目的 MAC 的映射

（5）有了目的 MAC ，就可以按照第（2）个步骤发送数据了。

涉及的知识：封装，集线器转发， ARP 寻址

 如果本机ARP缓存表中找不到目的MAC,则需要先发送广播请求:

涉及的知识:ARP寻址,ARP广播

4 应用层重要协议

4.1 DNS协议

域名系统解析协议,将不便于记忆的IP地址转换为域名,并通过域名系统来映射域名和IP地址,DNS域名服务器,即提供域名转换为IP地址的服务器.（例如www.baidu.com）

网络通信发送数据时，如果使用目的主机的域名，需要先通过 域名解析 查找到对应的 IP 地址：

        域名解析的过程，可以简单的理解为：发送端主机作为域名系统树形结构的一个子节点，通过域名 信息，从下到上查找对应IP 地址的过程。如果到根节点（根域名服务器）还找不到，即找不到该主 机。

        域名解析使用DNS 协议 来传输数据。 DNS 协议是应用层协议，基于传输层 UDP 或 TCP 协议来实现。

4.2 NAT和NAPT

        NAT技术：解决IP地址不够用的问题，就是将私有IP和全局IP相互转化的技术方法，因为全局IP要求唯一，但是私有IP不需要；在不同的局域网上出现相同的私有IP是完全不影响的；

        NAPT：局域网内部多个主机都访问同一个外网服务器，此时对于服务器返回的数据终目的IPT都是相同的，此时NAPT就通过IP+port来建立这个关联关系，这种关联关系也是由NAT路由器自动维护的。例如在TCP的情况下，建立连接时，就会生成这个表项；在断开连接后，就会删除这个表项。

 由于NAT依赖这个转换表，所以有诸多限制：

        无法从NAT外部向内部服务器建立连接；

        转换表的生成和销毁都需要额外开销；

        通信过程中一旦NAT设备异常，即使存在热备，所有的TCP连接也都会断开；
