本文详细讲解了安卓APP的布局设计，包括布局种类、布局与页面的关系、显示图片、设置背景和控件ID。重点介绍了相对布局和线性布局的使用，如RelativeLayout的子控件属性和LinearLayout的权重、分割线。此外，还提到了基础控件的布局、padding和margin的运用，以及如何实现Android圆角按键和智能家居布局图。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

嵌入式之路，贵在日常点滴

---阿杰在线送代码

RelativeLayout中子控件常用属性

关于控件ID使用注意点

六、基础控件之Button,TextView,EditText,ImageView

八、做出一个智能家居布局图（新大陆2016年物联网国赛题目）

Android圆角按键的实现

九、常用布局之线性布局

LinearLayout（线性布局）常用到的属性简单归纳一下：

下面涉及到两个主要的文件类型：

.xml负责页面布局效果，.java负责后台逻辑。

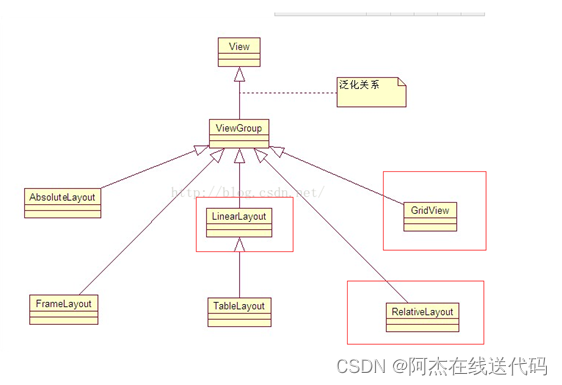

一、布局的种类

二、布局和页面的关系

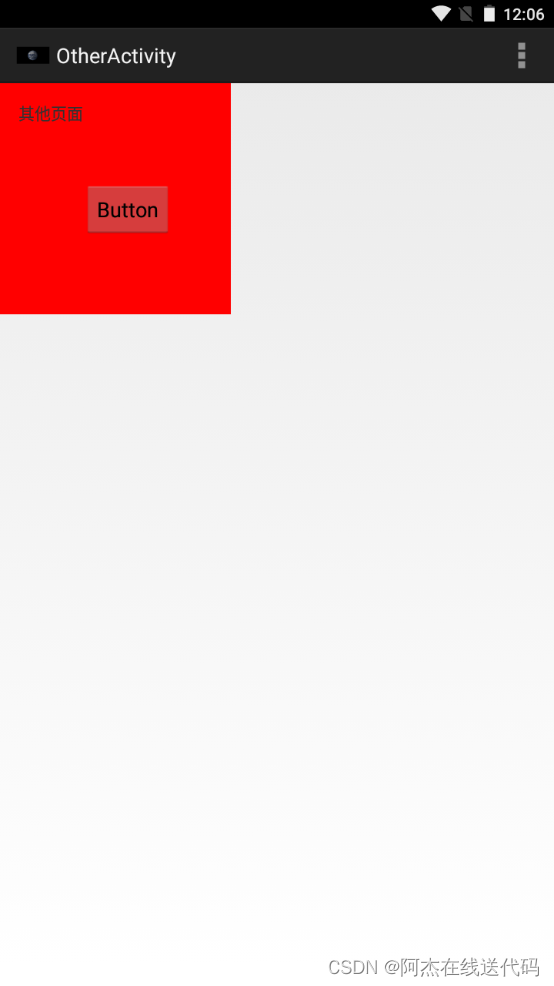

运行结果：#ff0000红

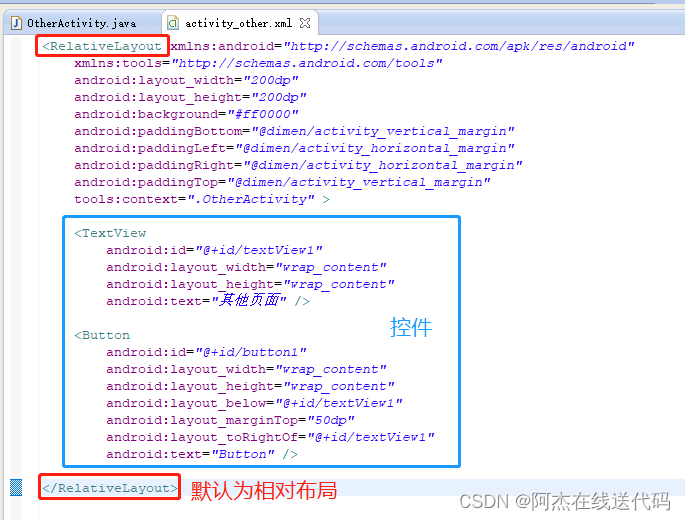

整体框架

<RelativeLayout > //父布局

//往该布局添加控件

<TextView />

<Button/>

</RelativeLayout>

三、显示一张美女图

控件的宽度和高度

控件的宽度

           android:layout_width="match_parent"

                fill_parent和match_parent 都是大小跟父控件对齐

                wrap_content 该控件有多大就显示多大

控件的高度

            android:layout_height="match_parent"

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
	android:layout_width="match_parent"
	android:layout_height="match_parent"
	android:background="@drawable/bg"
    tools:context=".MainActivity" >

</RelativeLayout>

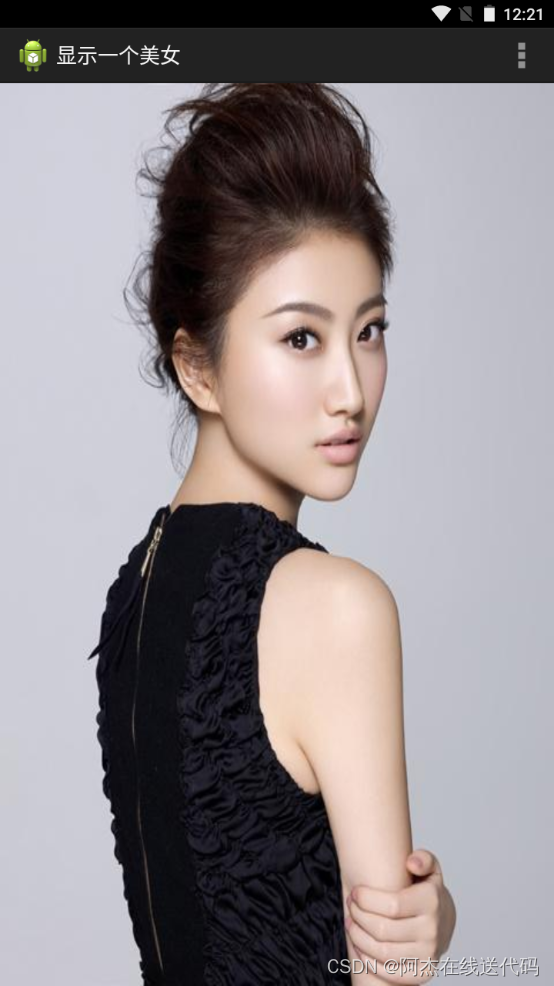

运行结果：

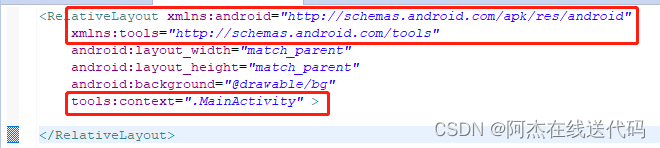

每个框架都有这三句话

四、布局背景颜色，背景图，显示两个美女

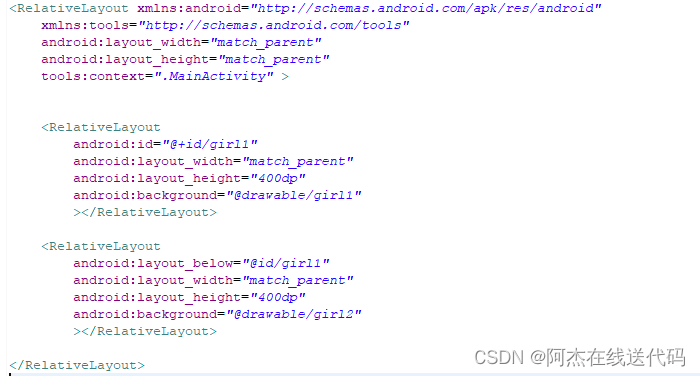

关于控件ID

给控件起一个ID：

android:id="@+id/girl1"

让一个控件和跟其他控件起联系，比如放它下面（就利用到这个ID）：

android:layout_below="@id/girl1"

运行结果：

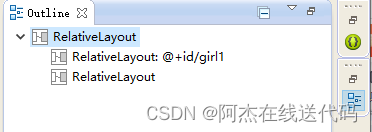

一个大布局底下有两个小布局

五、常用布局之相对布局

RelativeLayout中子控件常用属性

1、相对于父控件，例如：android:layout_alignParentTop=“true”

android:layout_alignParentTop 控件的顶部与父控件的顶部对齐;

android:layout_alignParentBottom 控件的底部与父控件的底部对齐;

android:layout_alignParentLeft 控件的左部与父控件的左部对齐;

android:layout_alignParentRight 控件的右部与父控件的右部对齐;

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
	android:layout_width="match_parent"
	android:layout_height="match_parent"
    tools:context=".MainActivity" >


      <RelativeLayout
        android:id="@+id/girl2"
        android:layout_alignParentBottom="true"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/testpic32"
        ></RelativeLayout>



</RelativeLayout>

运行结果：

2、相对给定Id控件，例如：android:layout_above=“@id/**”

android:layout_above 控件的底部置于给定ID的控件之上;

android:layout_below 控件的底部置于给定ID的控件之下;

android:layout_toLeftOf 控件的右边缘与给定ID的控件左边缘对齐;

android:layout_toRightOf 控件的左边缘与给定ID的控件右边缘对齐;

android:layout_alignBaseline 控件的baseline与给定ID的baseline对齐;（少用）

android:layout_alignTop 控件的顶部边缘与给定ID的顶部边缘对齐;

android:layout_alignBottom 控件的底部边缘与给定ID的底部边缘对齐;

android:layout_alignLeft 控件的左边缘与给定ID的左边缘对齐;

android:layout_alignRight 控件的右边缘与给定ID的右边缘对齐;

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
	android:layout_width="match_parent"
	android:layout_height="match_parent"
    tools:context=".MainActivity" >


      <RelativeLayout
        android:id="@+id/girl2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/testpic32"
        ></RelativeLayout>

      <RelativeLayout
        android:id="@+id/girl1"
        android:layout_toRightOf="@id/girl2"
        android:layout_alignBottom="@id/girl2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/testpic"
        ></RelativeLayout>

</RelativeLayout>

运行结果：
