stm32---定时器初始化函数编程(针对TIM2)

原创 已于 2023-09-02 15:22:18 修改 · 995 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

于 2023-09-02 14:16:58 首次发布
本文介绍了如何在STM32中初始化通用定时器TIM2，包括开启TIM2时钟、配置时基单元、设置中断及NVIC、启动定时器，并详细讲解了中断函数的编写过程，特别强调了内部时钟的使用和中断标志位的处理。

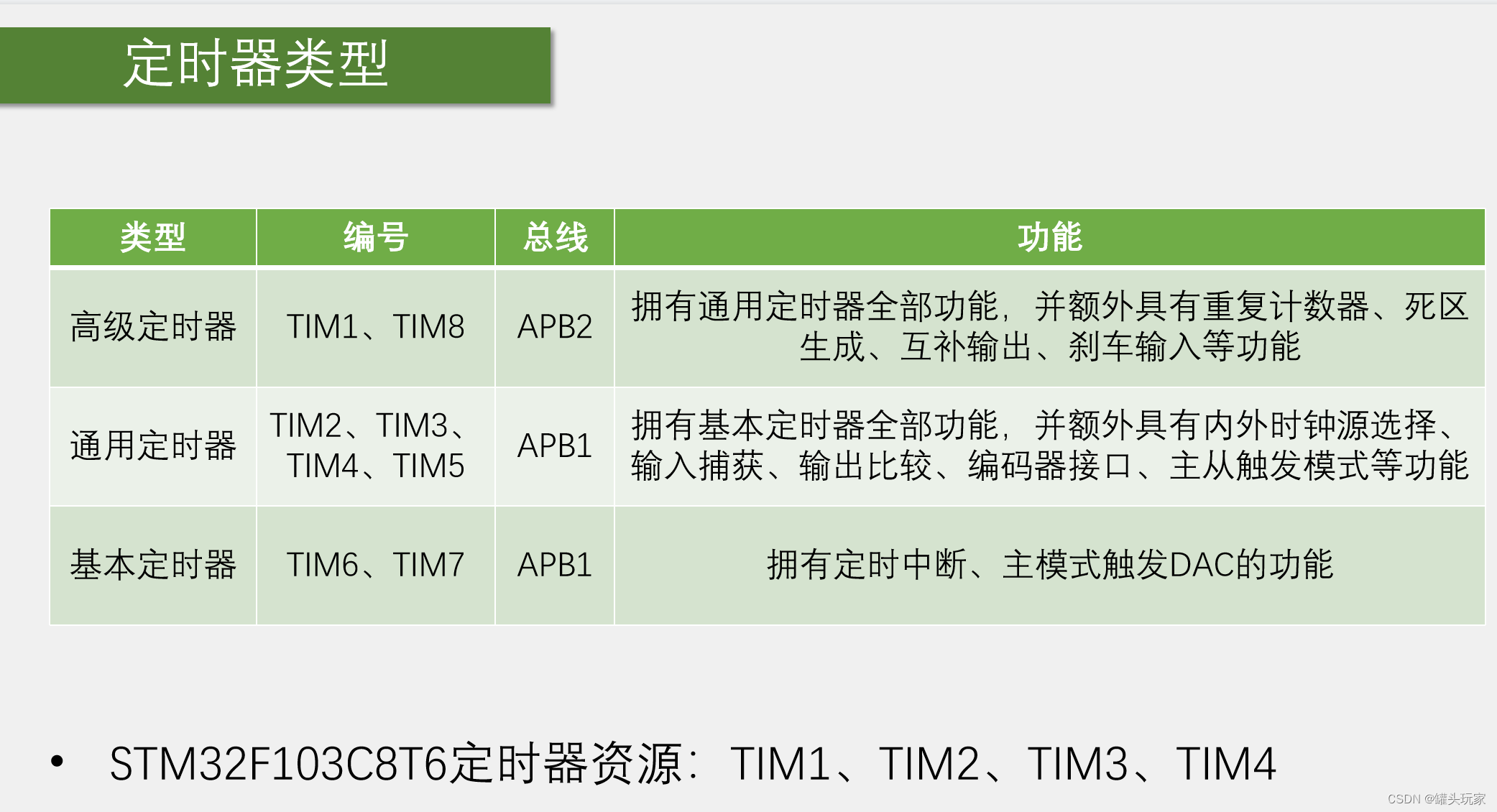

1. 开启通用定时器TIM2,因为TIM2是APB1总线的外设,所以需要使用APB1的开启时钟函数(且不同的stm32芯片所具有的定时器资源也不同)

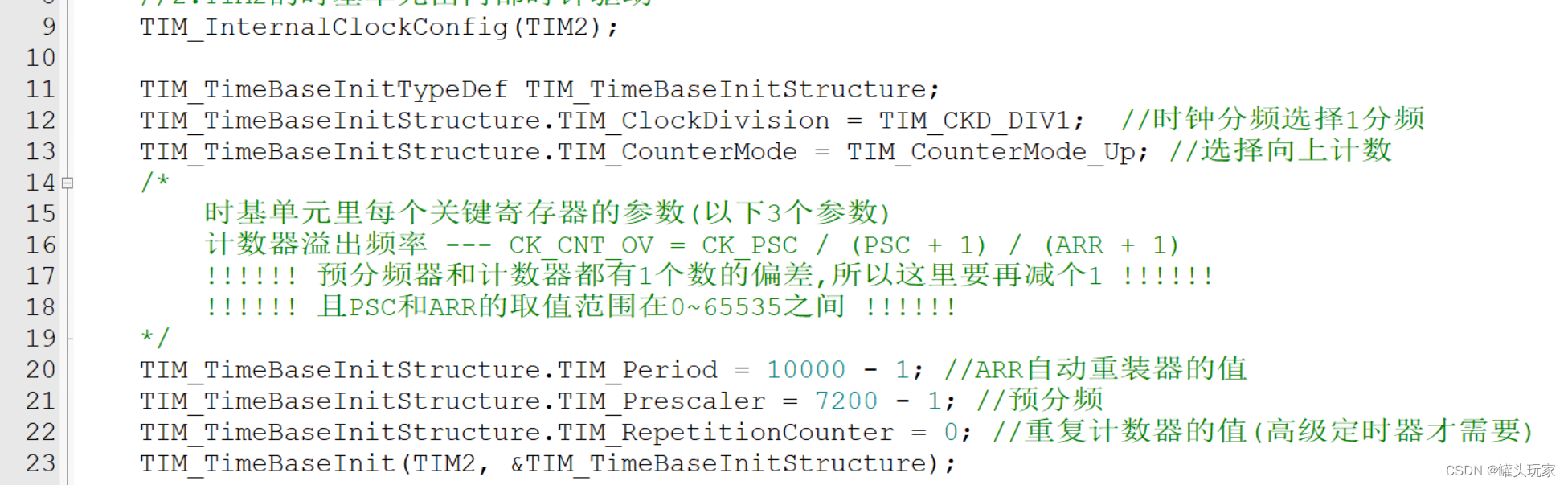

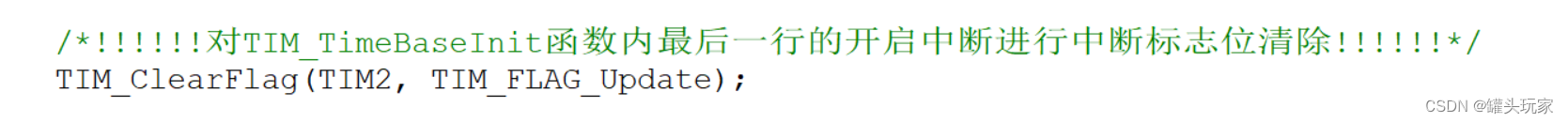

2. TIM2的时基单元由内部时钟驱动(可不写,因为上电默认是使用内部时钟进行驱动的!!!需要注意的是后面要加个清除中断标志位来抵消掉TIM_TimeBaseInit函数内最后一行的立即开启中断)

3. 开启更新中断到NVIC的通路

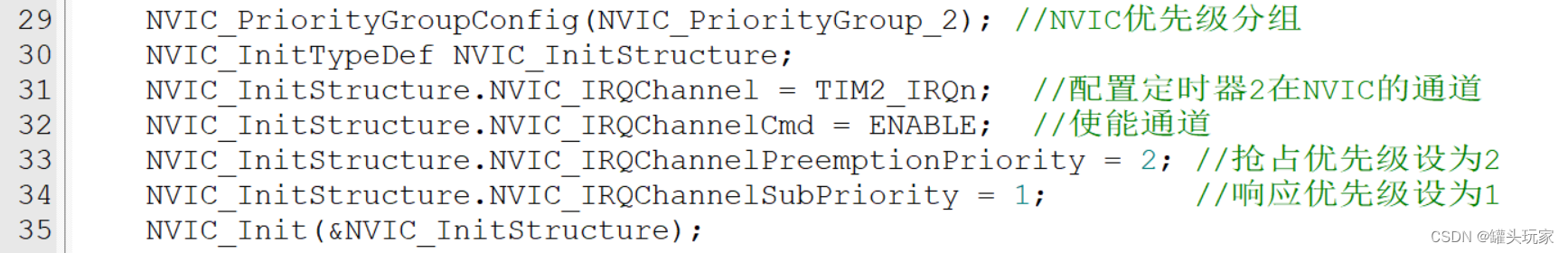

4. 配置NVIC

5. 启动定时器(当产生更新时,就能触发中断)

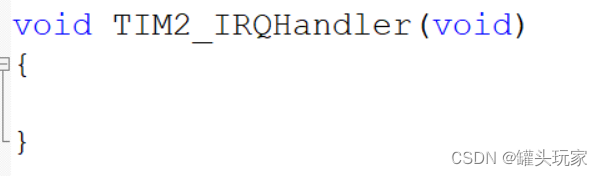

6. 写通用定时器2的中断函数
