LVS-DR

LVS-DR数据包流向分析

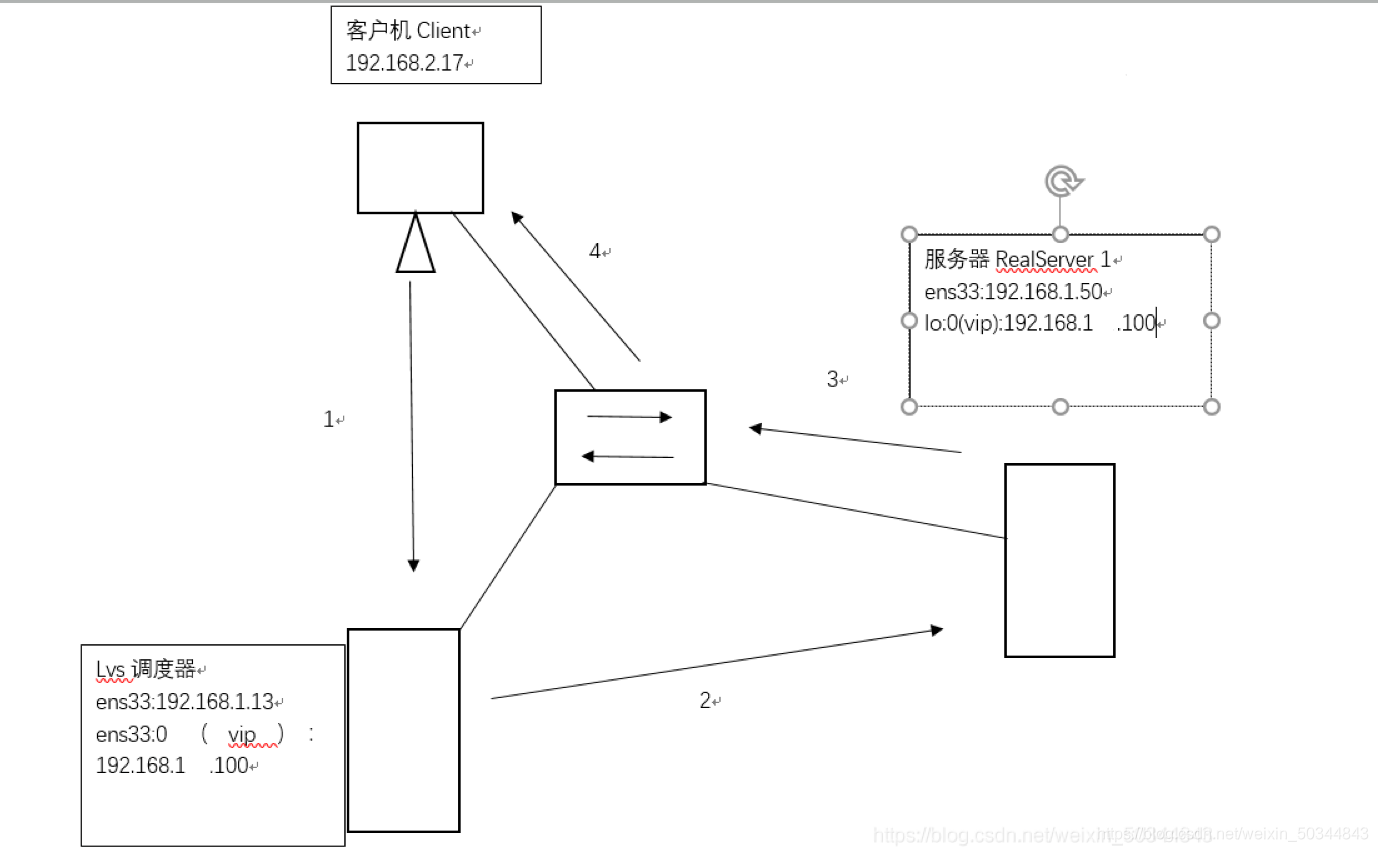

为方便进行原理分析，将Client与群集机器放在同一网络中，数据包流经的路线为1-2-3-4
在这里插入图片描述

操作流程

Client向目标VIP发出请求，Director（负载均衡器）接收
IP地址为虚拟地址192.168.1.100
Director根据负载均衡算法选择RealServer_1（Web节点），不修改也不封装IP报文，而是将数据帧的MAC地址改为RealServer_1的MAC地址，然后在局域网上发送
RealServer_1收到这个帧，解封装后发现目标IP与本机匹配（RealServer事先绑定VIP），于是处理这个报文。随后重新封装报文，发送局域网
Client将收到回复报文。Client认为得到正常的服务，而不会知道是哪一台服务器处理的
注意：如果跨网段，则报文通过路由器经由Internet返回给用户

LVS-DR中的ARP问题

在局域网中具有相同的IP地址，势必会造成各服务器ARP通信的紊乱
- 当ARP广播发送到LVS-DR集群时，因为负载均衡器和节点服务器都是连接到相同的网络上，它们都会接收到ARP广播
- 只有前端的负载均衡器进行响应，其它节点服务器不应该响应ARP广播
对节点服务器进行处理，使其不响应针对VIP的ARP请求
- 使用虚拟接口lo：0承载VIP虚拟地址
- 设置内核参数arp_ignore=1：系统只响应目的IP为本地IP的ARP请求
RealServer返回报文（源IP是VIP）经路由器转发，重新封装报文时，需要先获取路由器的MAC地址
发送ARP请求时，Linux默认使用IP包的源IP地址（即VIP）作为ARP请求包中的源IP地址，而不使用发送接口的IP地址

解决ARP的两个问题的设置方法

修改/etc/sysctl.conf文件

net.ipv4.conf.lo.arp_ignore = 1  #只有发给lo网卡环回口ip请求才响应
net.ipv4.conf.lo.arp_announce = 2 #回包时使用lo网卡本身真实ip地址
net.ipv4.conf.all.arp_ignore = 1 # 所有网卡设置为arp_ignore=1
net.ipv4.conf.all.arp_announce = 2 # 所有网卡设置为arp_announce=2

LVS-DR群集部署

在nfs服务器上

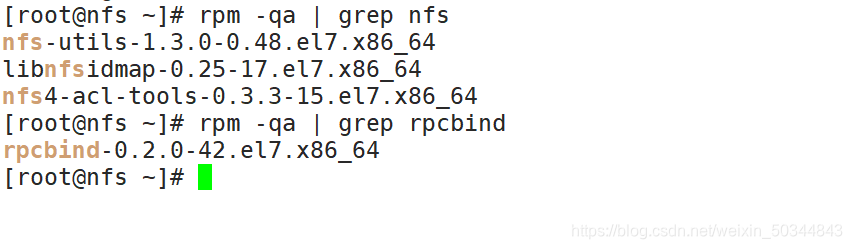

查看软件安装包

[root@nfs ~]# rpm -qa | grep nfs
[root@nfs ~]# rpm -qa | grep rpcbind

在这里插入图片描述

创建两个网页web1 web2
在这里插入图片描述

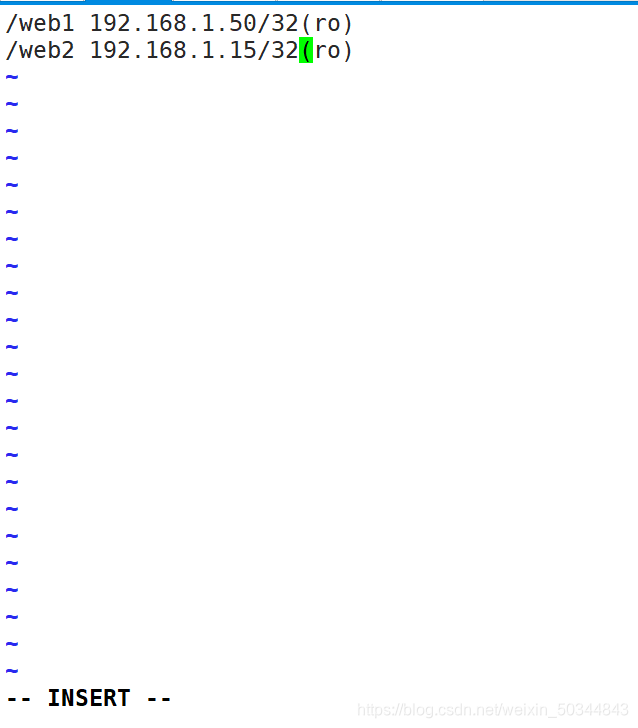

编辑配置文件

[root@nfs ~]# vi /etc/exports

/web1 192.168.1.50/32 (ro)
/web2 192.168.1.15/32 (ro)

在这里插入图片描述
服务启动

web1上配置

[root@web1 ~]# yum -y install httpd

[root@web1 ~]# mount 192.168.1.16:/web1 /var/www/html
[root@web1 ~]# df -Th
[root@web1 ~]# systemctl start httpd
[root@web1 ~]# curl http://localhost

在这里插入图片描述
编辑脚本，配置虚拟接口

[root@web1 ~]# vi web1.sh
[root@web1 ~]# chmod +x web1.sh
[root@web1 ~]# ./web1.sh
[root@web1 ~]# ifconfig  查看虚拟接口
[root@web1 ~]# route -n  查看增加的路由

生成虚拟接口，地址与ens33在同一网段
#!/bin/bash
# lvs web1
ifconfig lo:0 192.168.1.100 broadcast 192.168.1.100 netmask 255.255.255.255 up
route add -host 192.168.1.100 dev lo:0    #针对lo:0x虚拟接口生成一个路由
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p &> /dev/null   #配置生效并在屏幕中不显示输出

在这里插入图片描述

在web2上

[root@web2 ~]# yum -y install httpd

[root@web1 ~]# mount 192.168.1.16:/web2 /var/www/html
[root@web1 ~]# df -Th
[root@web1 ~]# systemctl start httpd
[root@web1 ~]# curl http://localhost

在这里插入图片描述
编辑脚本，配置虚拟接口

[root@web1 ~]# vi web1.sh
[root@web1 ~]# chmod +x web1.sh
[root@web1 ~]# ./web1.sh
[root@web1 ~]# ifconfig  查看虚拟接口
[root@web1 ~]# route -n  查看增加的路由


生成虚拟接口，地址与ens33在同一网段
#!/bin/bash
# lvs web2
ifconfig lo:0 192.168.1.100 broadcast 192.168.1.200 netmask 255.255.255.255 up
route add -host 192.168.1.100 dev lo:0   # 针对lo:0x虚拟接口生成一个路由
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p &> /dev/null   #配置生效并在屏幕中不显示输出

在这里插入图片描述

在这里插入图片描述
在lvs调度器上

[root@lvs ~]# modprobe ip_vs    #手动加载，对ip_vs的探测加载
[root@lvs ~]# cat /proc/net/ip_vs  #查看基本信息

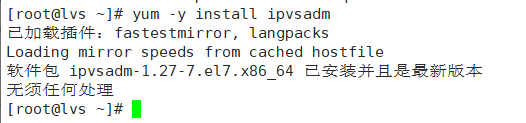

[root@lvs ~]# yum -y install ipvsadm   #安装软件

在这里插入图片描述

在这里插入图片描述

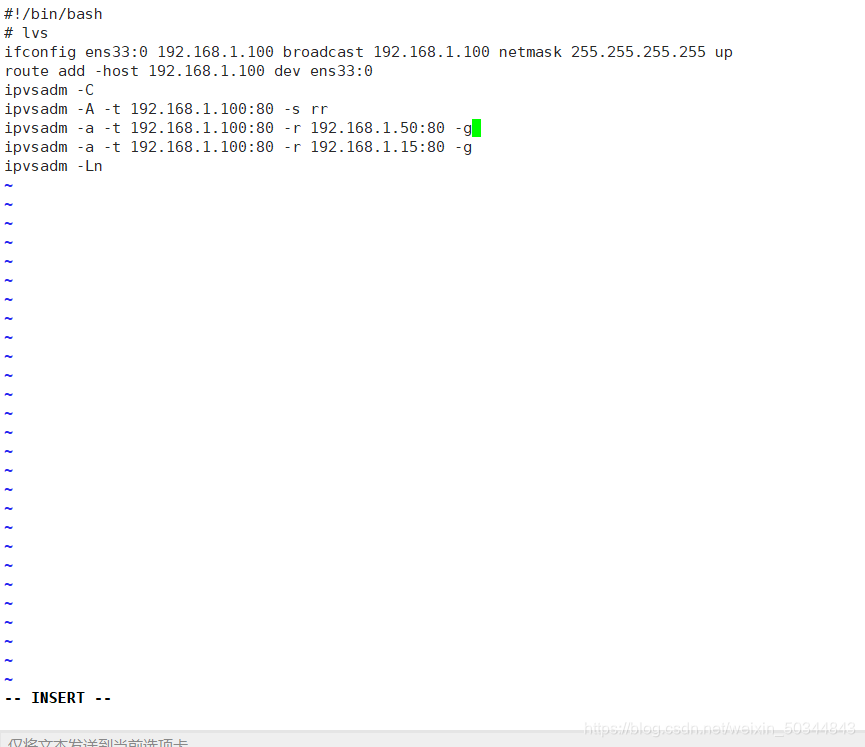

配置脚本

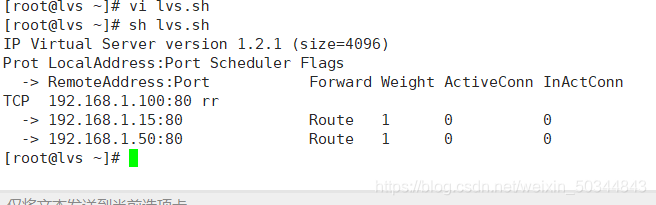

[root@lvs ~]# vi lvs.sh
[root@lvs ~]# sh lvs.sh #运行脚本

#!/bin/bash
# lvs
ifconfig ens33:0 192.168.1.100 broadcast 192.168.1.100 netmask 255.255.255.255 up
#添加虚拟地址的虚接口
route add -host 192.168.1.100 dev ens33:0    #添加路由
ipvsadm -C   清除内核虚拟服务器表中的所有记录
ipvsadm -A -t 192.168.1.100:80 -s rr   #创建虚拟服务器
ipvsadm -a -t 192.168.1.100:80 -r 192.168.1。50:80 -g  #（-g：DR模式）地址捆绑虚拟地址
ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.15:80 -g

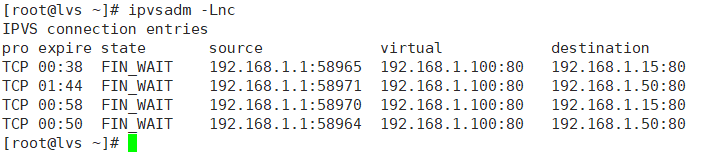

ipvsadm -Ln   #查看节点状态，加个“-n”将以数字形式显示地址，端口信息
