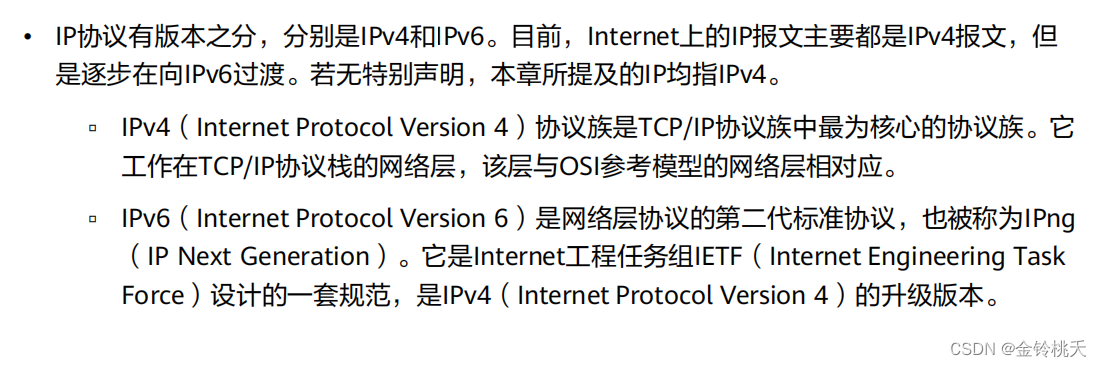

 IPV4协议族

 IPv4协议族是TCP/IP协议族中最为核心的协议族。IPv4协议族主要包括地址解析协议ARP（Address Resolution Protocol）、逆地址解析协议RARP（Reverse Address Resolution Protocol）、互联网控制报文协议ICMP（Internet Control Message Protocol）、传输控制协议TCP（Transmission Contronl Protocol）和用户数据报协议UDP（User Datagram Protocol）

ARP协议

ARP是用来将IP地址解析为MAC地址的协议，可以分为动态和静态两种类型。另外ARP还有扩展应用功能，包括Proxy ARP功能、免费ARP、ARP安全以及ARP-Ping。

RARP协议

RARP和ARP正好相反，是将MAC地址解析为IP地址的协议。

ICMP协议

为了更有效地转发IP数据报文和提高数据报文交付成功的机会，在网络层使用ICMP协议。ICMP允许主机或设备报告差错情况和提供有关异常情况的报告。ICMP报文作为IP报文的数据部分，再封装上IP报文首部，组成完整的IP报文发送出去。

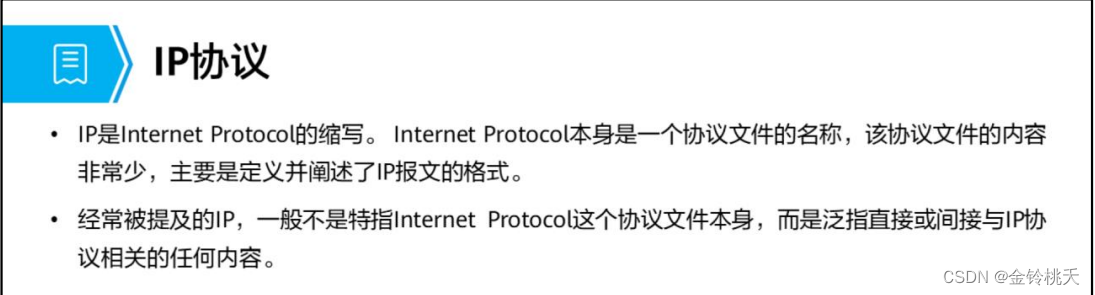

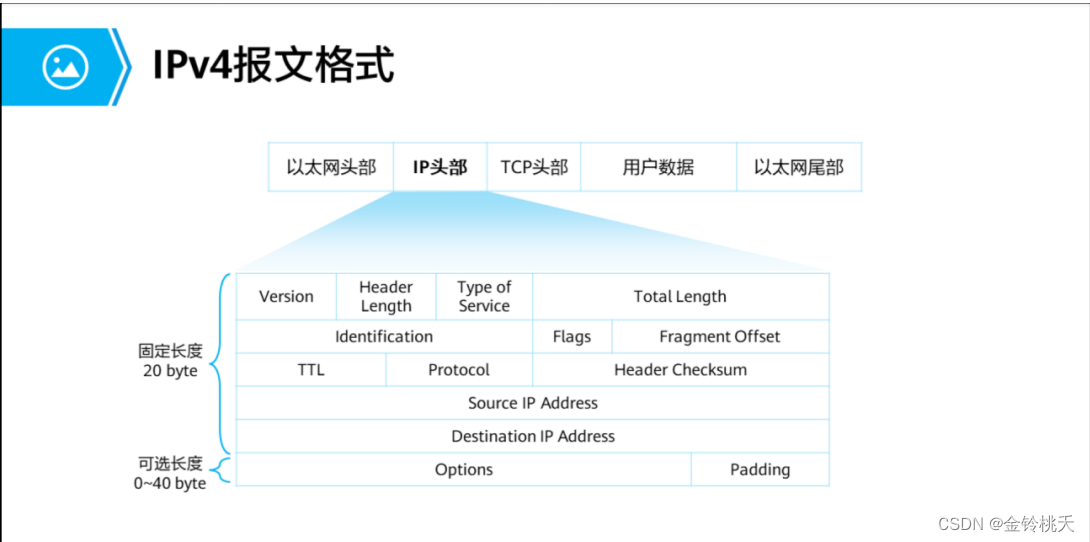

IP报文格式

一个IPv4数据报文由首部和数据两部分组成。首部的前一部分是固定长度，共20个字节，是所有IPv4数据报必须具有的。在首部的固定部分的后面是一些可选字段，其长度是可变的。

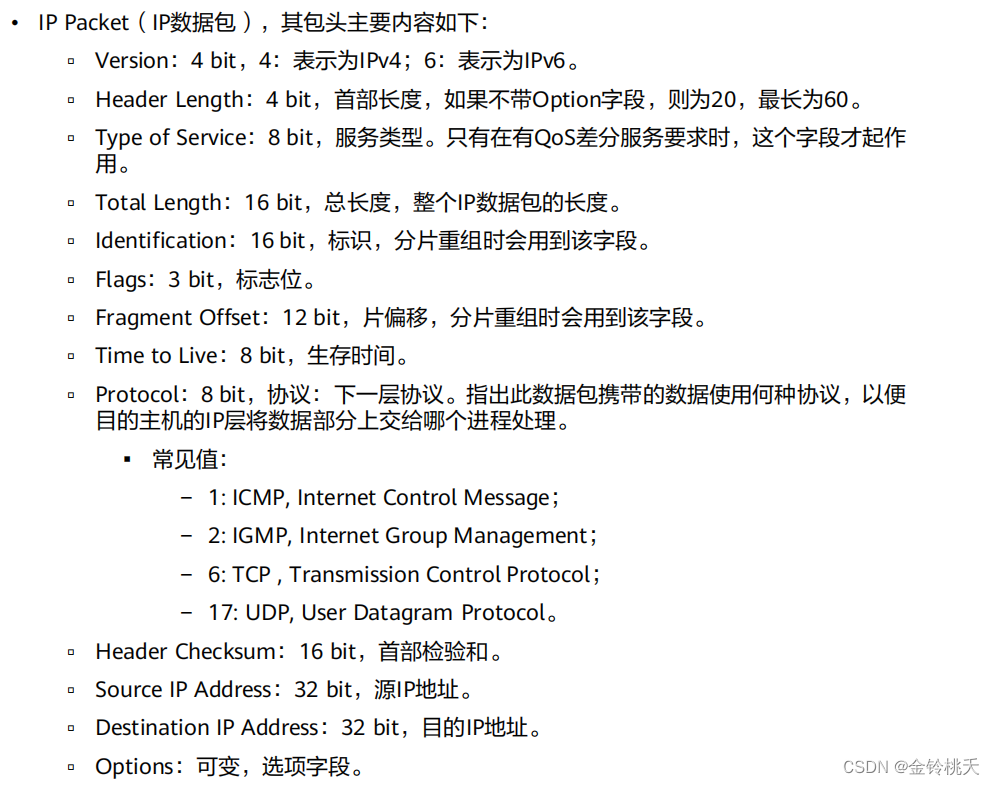

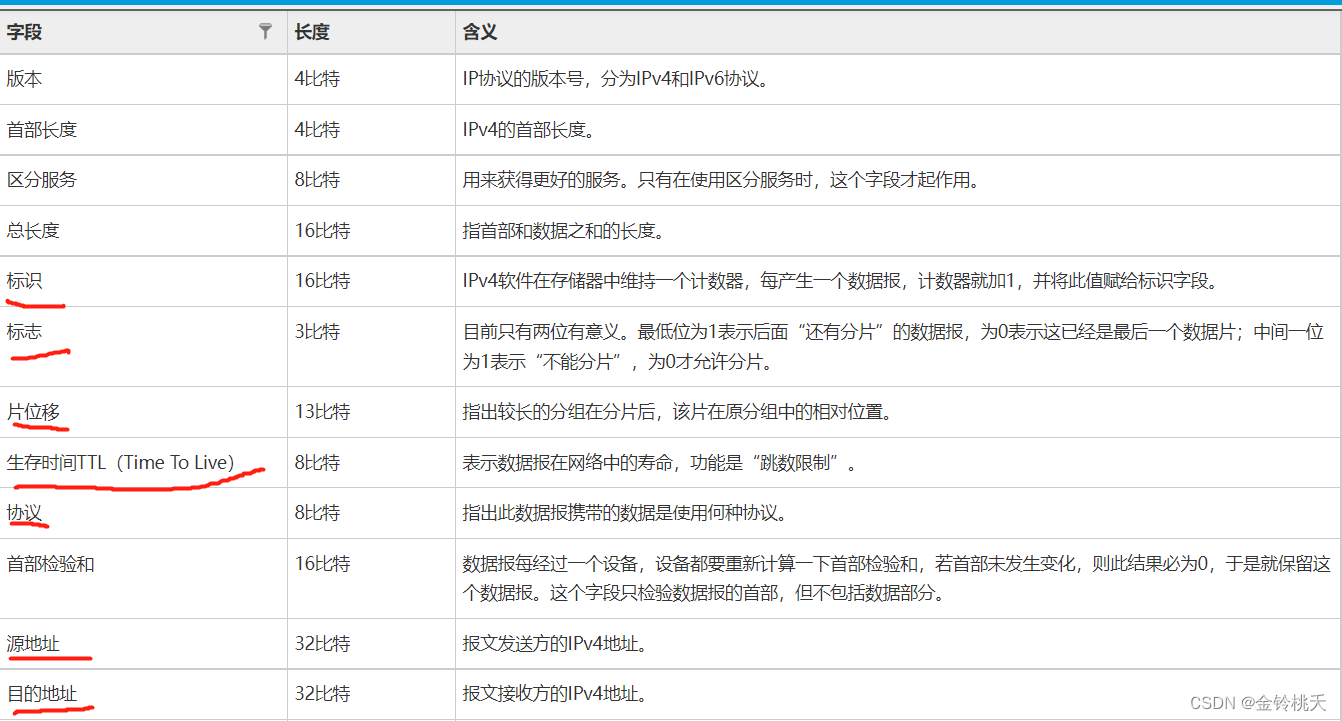

几个重要的字段：

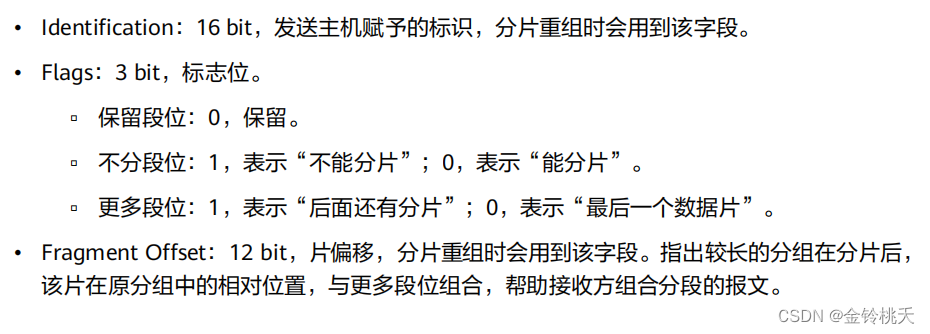

数据包分片

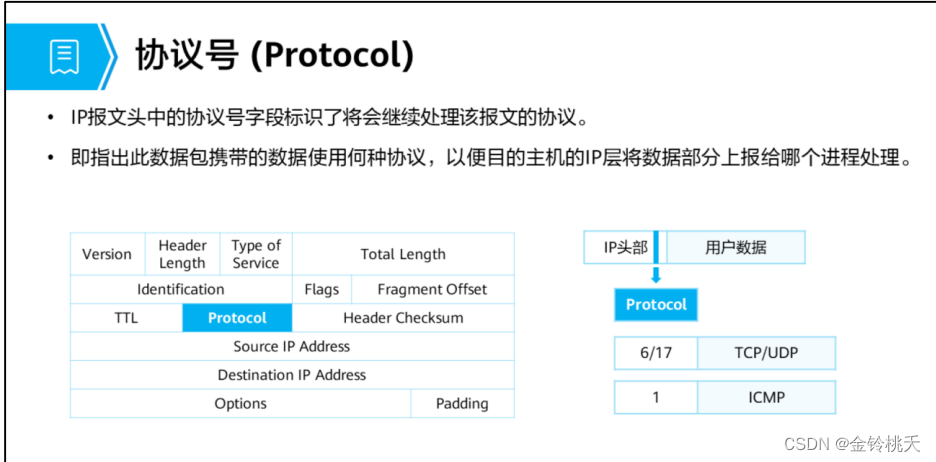

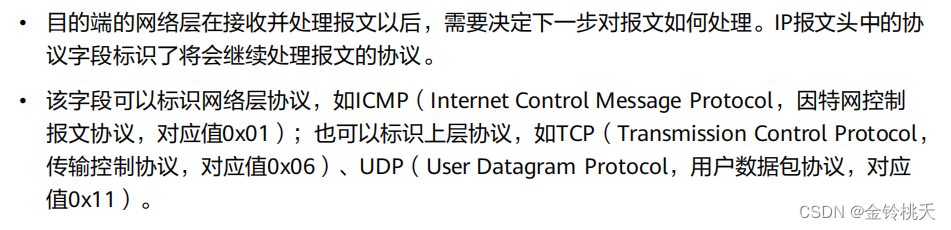

 协议号
