四. 通过接入网探索互联网内部 ----探索接入网和网络运营商

家庭和公司的内网是通过接入网连接到网络运营商的，互联网接入路由器发送网络包的操作和以太网路由器有一点不同，互联网接入路由器是按照接入网规则来发送包的。

所谓接入网，就是指连接互联网与家庭、公司网络的通信线路。一般家用的接入网方式包括ADSL、FTTH、CATV、电话线等，公司则还可能使用专线。本章主要是讨论网络包如何通过互联网接入路由器，最终进入互联网内部的；

1. ADSL接入网的结构和工作方式

这节介绍ADSL接入网的结构、电话线中传输的信号以及与电话共用的方式；

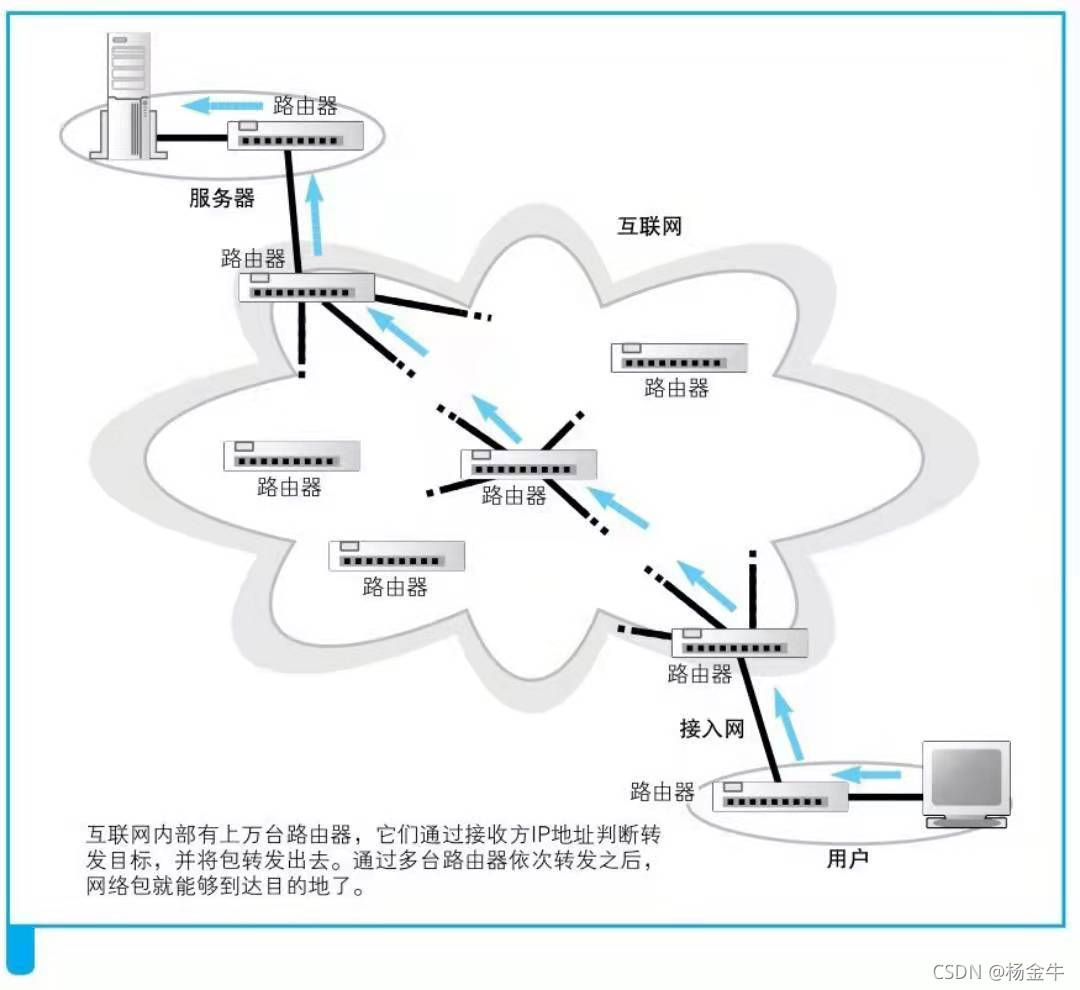

1）互联网的基本结构与家庭、公司网络是相同的

互联网与家庭、公司网络之间有两个最主要的不同点：

1. 互联网与家庭、公司网络的不同点之一就是与转发设备之间的距离；后者不过几十到几百米，只要延长网线就行；但前者就会很远，从家到最近的电话局最少几公里，更别说中国到美国，这样网线是无法实现这种连接的；
2. 路由表记录的维护方式也不同；互联网中的路由器上有超过10万条记录，而且记录在不停变化（比如新公司加入时），人工维护肯定不现实，需要实现自动化；

2）ADSL接入网工作方式

1. ADSL Modem将信元转换为电信号之后，信号会进入一个叫作分离器的设备，分离器的作用是将电话和ADSL的信号进行分离；以确保ADSL信号不会传入电话机。而ADSL Modem内部已经具备将ADSL频率外的信号过滤掉的功能，因此不需要在分离器进行过滤。

2. 从分离器出来，就是插电话线的接口，信号从这里出来之后，会通过室内电话线，然后到达大楼的中间配线盘和主配线盘，外面的电话线在这里和大楼内部的室内电话线相连接。如果是独栋住宅，就可以将室外线和室内线直接连起来。通过配线盘之后，信号会到达保安器。保安器是为了防止雷电等情况下电话线中产生过大电流的一种保护装置，内部有保险丝。
   接下来，信号会进入电线杆上架设的电话电缆。在电话局附近，电话线都是埋在地下的。由于电话局附近的地下电缆很多，集中埋设电缆的地方就形成了一条地道，这部分称为电缆隧道。通过电缆隧道进入电话局后，电缆会逐根连接到电话局的主配线盘上。
3. 信号通过电话线到达电话局之后，会经过配线盘、分离器到达DSLAM。在这里，电信号会被还原成数字信息——信元。信元从DSLAM出来之后，会到达一个叫作BAS的包转发设备（宽带接入服务器，本质就是加强版路由器）。MAC头部和PPPoE头部的作用是将包送达BAS的接口，当接口完成接收工作后，它们就完成了使命，可以被丢弃了。
   然后，网络包会到达隧道出口的隧道专用路由器，在这里隧道头部会被去掉，IP包会被取出，并被转发到互联网内部。

2. 光纤接入网（FTTH）

这节介绍光纤结构、单模与多模的区别之类的光纤的性质，以及用作接入网时的工作方式；

1）光纤的基本知识

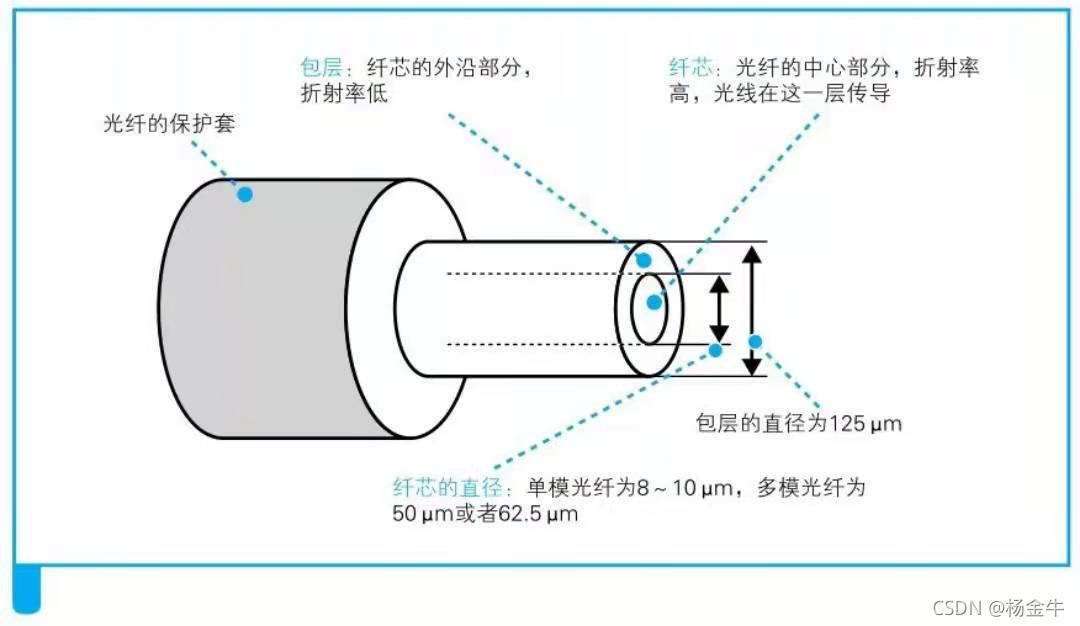

如图，光纤是由一种双层结构的纤维状透明材质（玻璃和塑料）构成的，通过在里面的纤芯中传导光信号来传输数字信息，亮表示1，
