四. 控制器与运算器(CPU)

四. 控制器与运算器

前面我们已经造出了加法机，但是这种机器其实并没有什么卵用；首先需要人伺候着，不停地按动开关输入数据；其次它还只能计算两个数字，如果是多个数字就需要每次记下前两个数的结果，然后再输入这个结果和下一个数再运算，这会很麻烦；显然，我们还有一段路要走。

1.使用寄存器保存中间数

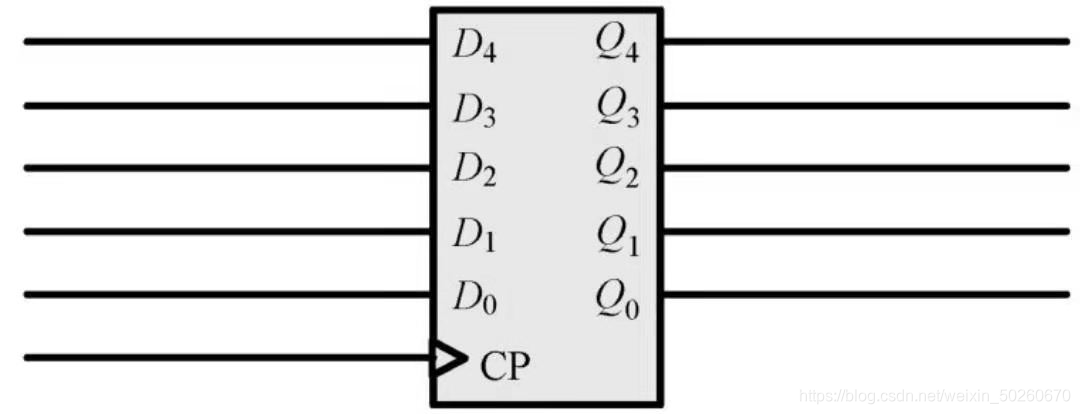

前面我们也造出了寄存器，就可以用到这里来保存中间数（即前两个数的运算结果），最后计算的结果也一样保存到寄存器。寄存器符号如下图:

注意： cp端左侧的三角形表示该寄存器只在cp脉冲的上升沿才工作；

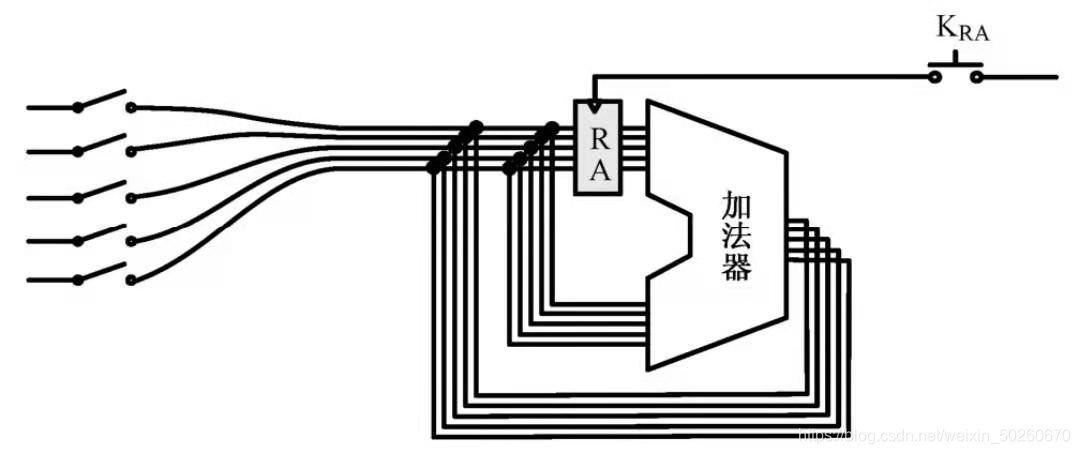

将寄存器与加法器按照下图连接：

如图，左侧的开关可以将二进制数输入寄存器RA中，RA直接输入到加法器中；也可以开关直接输入到加法器的另一端，加法器输出结果也可以进入RA中保存或作为中间数参加下次运算；KRA为一个按键开关，按一下，RA就会保存左侧输入的二进制数；

可以看到，这个装置的输入和输出共用了一段线路，在逻辑电路里，大家共用的公共线路称为总线，而这容易引起混乱；想解决这个问题可以使用传输门，即电子开关。

<
