文章详细阐述了FFS_FILE的结构，包括EFI_FFS_FILE_HEADER后的SectionHeader，特别是RAW类型的FFS_FILE无需SectionHeader，如NVRAM的情况。当FFS类型为EFI_FV_FILETYPE_FREEFORM时，可以结合EFI_SECTION_FREEFORM_SUBTYPE_GUID定义文件唯一性。FDF文件用于描述Image内容和布局，通过GenFds生成FD固件。
File Sections （固件段）
-
EFI_FFS_FILE_HEADER结束后即 为 Section Header

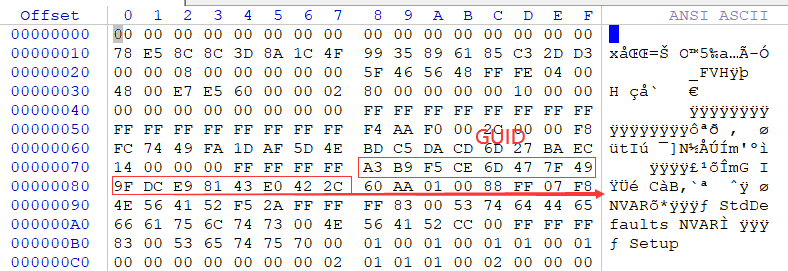

如果 FFS_FILE TYPE 为 RAW ，则不需要定义 Section Header 例如 NVRAM；如下图0x78-0x8F 为 EFI_FFS_FILE_HEADER; 因为定义为 RAW ，没有 Section Header 定义， 0x90 开始即为 NVRAM data start offset。

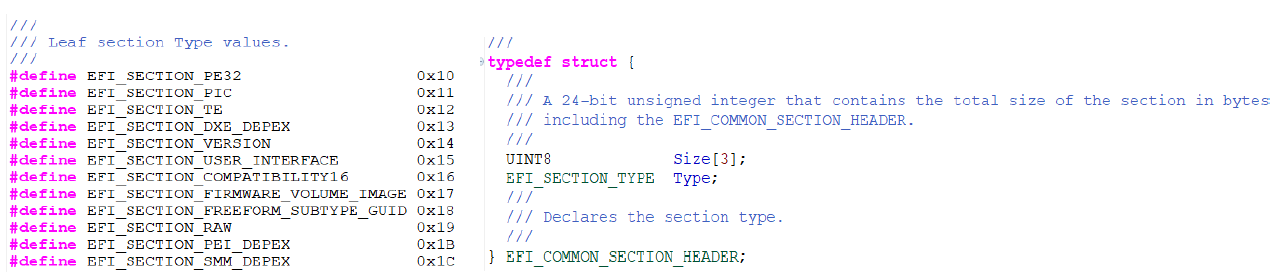

下图为有SEC Header 部分，0x19 表示为段 type 是EFI_SECTION_RAW
-

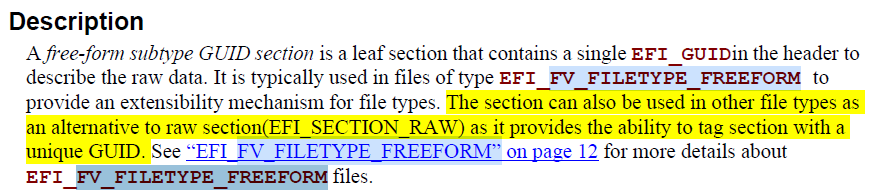

如果FFS type 如果为 EFI_FV_FILETYPE_FREEFORM,应用中我们会用settion type--- EFI_SECTION_FREEFORM_SUBTYPE_GUID 来搭配它使用，从而定义file 唯一性

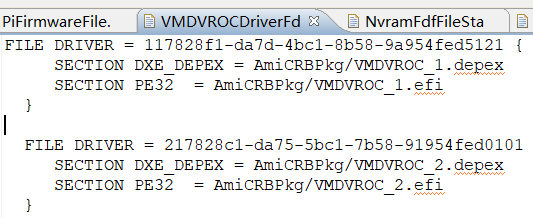

3. FFS_FILE的组成 单元 Statement file 以及 INF file 中都可以定义 section type
FDF:
FDF ( Flash Description File ）用于定义 Image 的内容和 布局信息 ，生成固件 .FD 烧到Flash中 GenFds 用于生成 FD

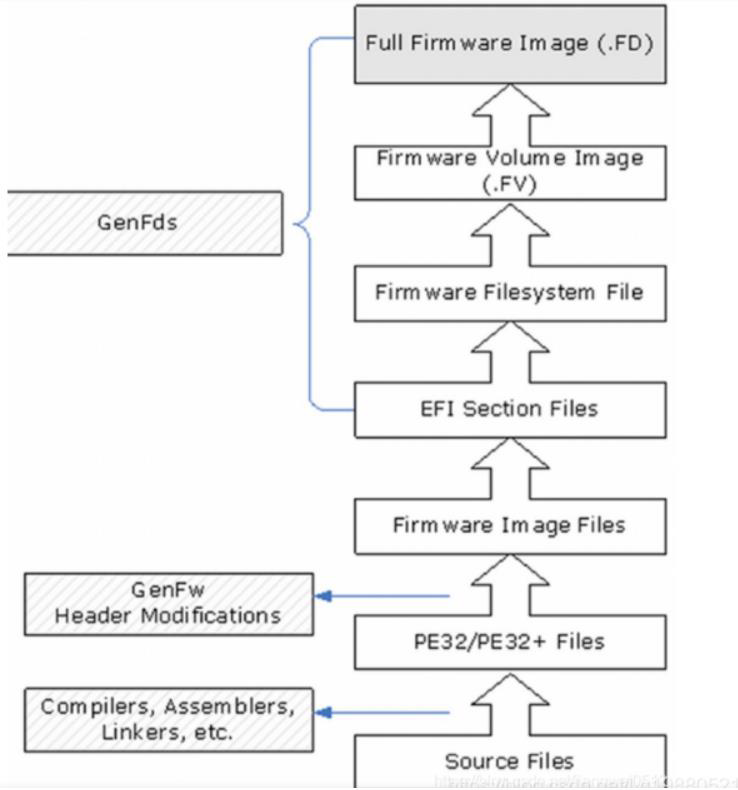

GenFW->GenSEC ->GenFFS->GenFV->GenFds 生成 FD
