SPI 驱动的四种模式区别

最新推荐文章于 2025-04-21 19:40:24 发布
最新推荐文章于 2025-04-21 19:40:24 发布
阅读量770 收藏 5
点赞数 1
分类专栏： Linux内核驱动开发 文章标签： 单片机 嵌入式硬件 linux
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_50056788/article/details/136612441
版权
本文详细介绍了SPI通信接口的四种工作时序模式，包括CPOL（时钟极性）和CPHA（时钟相位）参数如何决定数据采样时机，以及它们在不同模式下的具体应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

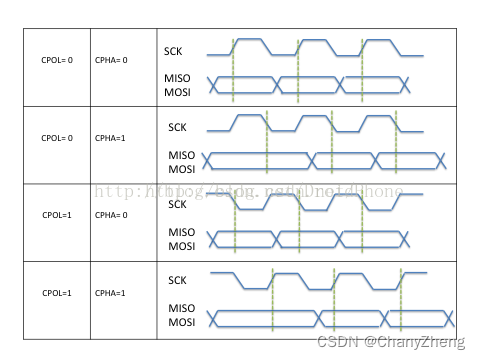

以时钟信号和数据信号之间的相位关系，SPI的4种工作时序模式如下：

CPOL表示时钟信号的初始电平的状态，CPOL为0表示时钟信号初始状态为低电平，为1表示时钟信号的初始电平是高电平。

另外，CPHA来表示在那个时钟沿采样数据，CPHA为0表示在首个时钟变化沿采样数据，而CPHA为1则表示要在第二个时钟变化沿来采样数据。

内核用CPOL和CPHA的组合来表示当前SPI需要的工作模式：

  • CPOL＝0，CPHA＝1        模式0
  • CPOL＝0，CPHA＝1        模式1
  • CPOL＝1，CPHA＝0        模式2
  • CPOL＝1，CPHA＝1        模式3
